ワンタッチ管継手付スピードコントローラプッシュロック式パッキンシールエルボ/ユニバーサルASシリーズ
- 通常単価(税別)
- 1,165円～3,485円
- 税込単価
- 1,282円～3,834円
ワンタッチ管継手付きのスピードコントローラ【特長】・プッシュロック式によりニー...
詳細情報を確認する- 接続部の種類
- おねじ+ワンタッチ継手
- 本体材質
- PBT
- ツマミの種類
- プッシュロック式
- ロックナットオプション
- プッシュロック式
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
商品情報
製品仕様
製品仕様
| 使用流体 | 空気 |
|---|---|
| 保証耐圧力 | 1.5MPa |
| 最高使用圧力 | 1MPa |
| 最低使用圧力 | 0.1MPa |
| 周囲温度および使用流体温度 | -5～+60℃（凍結なきこと） |
| 適用チューブ材質 | ナイロン、ソフトナイロン、ポリウレタン注）、FEP、PFA |
注）ソフトナイロン・ポリウレタンは最高使用圧力にご注意ください。

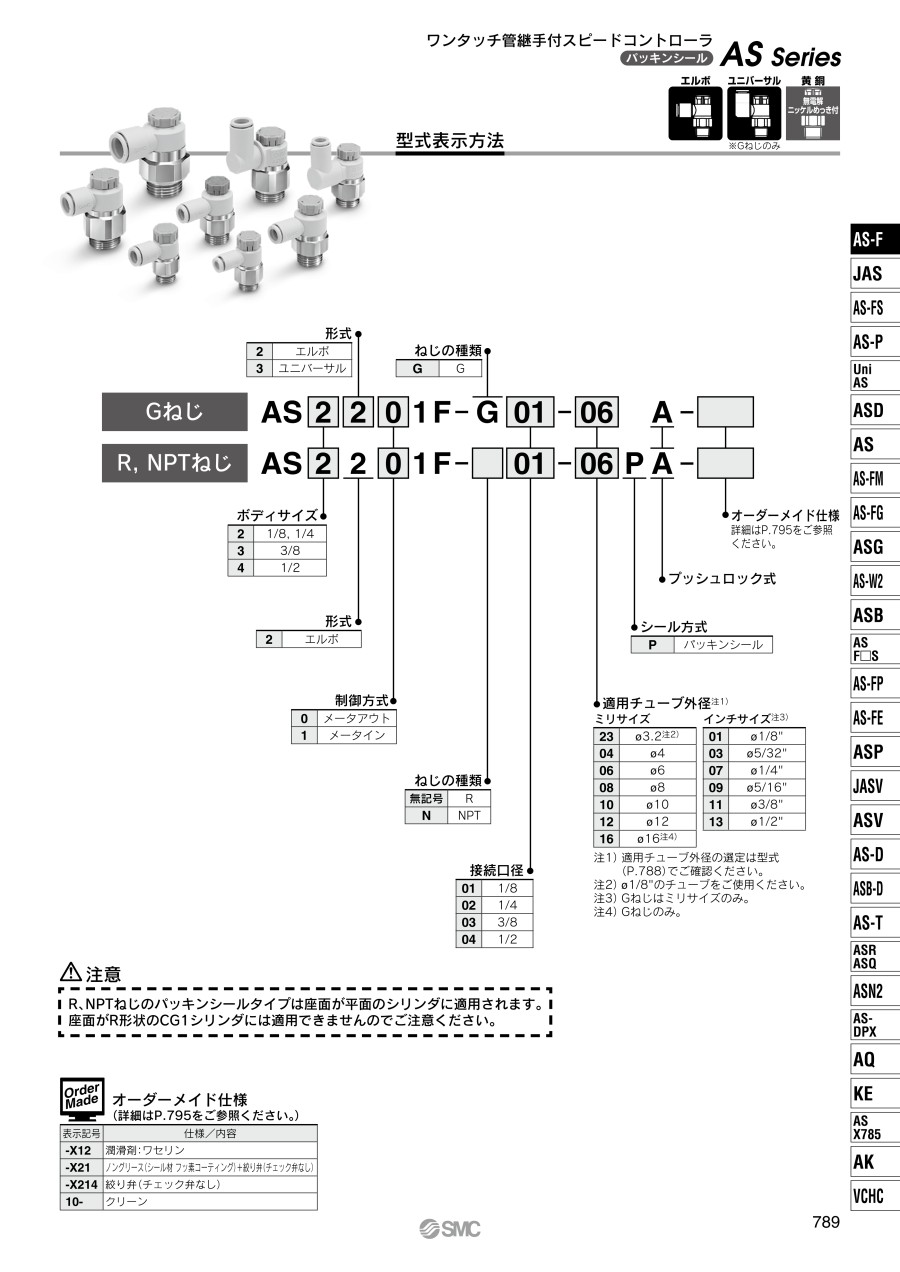

| 型番 | 管接続口径 | シール方式 | 適用チューブ外径 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| エルボタイプ | ユニバーサルタイプ | ミリサイズ | インチサイズ | ||||||||||||||
| 3.2 | 4 | 6 | 8 | 10 | 12 | 16 | 1/8" | 5/32" | 1/4" | 5/16" | 3/8" | 1/2" | |||||
| AS22□1F-G01 | AS23□1F-G01 | G | 1/8 | パッキンシール | ● | ● | ● | ● | ●注） | - | - | - | - | - | - | - | - |
| AS22□1F-G02 | AS23□1F-G02 | 1/4 | ●注） | ● | ● | ● | ● | - | - | - | - | - | - | - | - | ||
| AS32□1F-G02 | AS33□1F-G02 | 1/4 | - | - | ● | ● | ● | ● | - | - | - | - | - | - | - | ||
| AS32□1F-G03 | AS33□1F-G03 | 3/8 | - | - | ● | ● | ● | ● | - | - | - | - | - | - | - | ||
| AS42□1F-G04 | AS43□1F-G04 | 1/2 | - | - | - | - | ● | ● | ●注） | - | - | - | - | - | - | ||
| AS22□1F-01-□PA | - | R NPT | 1/8 | パッキンシール | ● | ● | ● | ● | ● | - | - | ● | ● | ● | ● | - | - |
| AS22□1F-02-□PA | - | 1/4 | ● | ● | ● | ● | ● | - | - | ● | ● | ● | ● | ● | - | ||
| AS32□1F-03-□PA | - | 3/8 | - | - | ● | ● | ● | ● | - | - | - | ● | ● | ● | - | ||
| AS42□1F-04-□PA | - | 1/2 | - | - | - | - | ● | ● | - | - | - | - | - | ● | ● | ||
注）ユニバーサルタイプはありません。
構造
【エルボタイプ】
- シール方式：パッキンシール
- ねじの種類：G、R、NPT
| 番号 | 名称 | 材質 | 備考 |
|---|---|---|---|
| 1 | ボディA | PBT | - |
| 2 | ボディB | 黄銅 | 無電解ニッケルめっき |
| 3 | ハンドル | POM | - |
| 4 | ニードル | PBT | - |
| 5 | ニードルガイド | 黄銅 | 無電解ニッケルめっき |
| 6 | Uパッキン | HNBR | - |
| 7 | Oリング | NBR | - |
| 8 | Oリング | NBR | - |
| 9 | カセット | - | - |
| 10 | パッキン | NBR | - |
| 11 | パッキン | NBR | - |
【ユニバーサルタイプ】
- シール方式：パッキンシール
- ねじの種類：G
| 番号 | 名称 | 材質 |
|---|---|---|
| 1 | ボディA | PBT |
| 2 | エルボボディ | PBT |
| 3 | ボディB | ステンレス |
| 4 | ハンドル | POM |
| 5 | ニードル | PBT |
| 6 | ニードルガイド | ステンレス |
| 7 | Uパッキン | HNBR |
| 8 | Oリング | NBR |
| 9 | Oリング | NBR |
| 10 | Oリング | NBR |
| 11 | カセット | - |
| 12 | パッキン | NBR |
| 13 | パッキン | NBR |
流量および音速コンダクタンス
| 型番 | AS2□□1F-G01 AS22□1F-01-□PA | AS2□□1F-G02 AS22□1F-02-□PA | AS3□□1F-G02/03 AS32□1F-03-□PA | AS4□□1F-G04 AS42□1F-04-□PA | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| チューブ外径 | ミリサイズ | φ3.2 | φ4 | φ6 φ8 φ10 | φ3.2 | φ4 | φ6 | φ8 φ10 | φ6 | φ8 | φ10 φ12 | φ10 | φ12 φ16 |
| インチサイズ注2） | φ1/8" | φ5/32" | φ1/4" φ5/16" | φ1/8" | φ5/32" | - | φ1/4" φ5/16" φ3/8" | φ1/4" | φ5/16" | φ3/8" | φ3/8" | φ1/2" | |
| C値：音速コンダクタンス dm3/（s・bar） | 自由流れ | 0.4 | 0.6 | 0.6 | 0.7 | 1.0 | 1.3 | 1.5 | 1.6 | 1.7 | 2.5 | 4.4 | 4.8 |
| 制御流れ | 0.4 | 0.7 | 0.8 | 0.6 | 0.9 | 1.3 | 2.1 | 2.4 | 3.3 | 4.4 | 4.9 | ||
| b値：臨界圧力比 | 自由流れ | 0.2 | 0.3 | 0.3 | 0.4 | 0.4 | 0.3 | 0.3 | |||||
| 制御流れ | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | ||||||||
注1）C値、b値は制御流れの全開状態および自由流れのニードル全閉状態の値です。
注2）Gねじはありません。
商品特長詳細
ニードル弁／流量特性
AS2201F-G01-□／AS2211F-G01-□／AS2301F-G01-□／AS2311F-G01-□／AS2201F-01-□PA／AS2211F-01-□PA
AS2201F-G02-□／AS2211F-G02-□／AS2301F-G02-□／AS2311F-G02-□／AS2201F-02-□PA／AS2211F-02-□PA
AS3201F-G02/03-□／AS3211F-G02/03-□／AS3301F-G02/03-□／AS3311F-G02/03-□／AS3201F-03-□PA／AS3211F-03-□PA
AS4201F-G04-□／AS4211F-G04-□／AS4301F-G04-□／AS4311F-G04-□／AS4201F-04-□PA／AS4211F-04-□PA
注）グラフ内流量特性上の数字は適用チューブ外径の型番記号を示す。
注意・禁止事項
※上記以外の情報につきましてはカタログをご覧ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,282円 ( 1,410円 ) | 在庫品1日目当日出荷可能 |
1,165円 ( 1,282円 ) | 6日目 |
2,012円 ( 2,213円 ) | 在庫品1日目当日出荷可能 |
1,165円 ( 1,282円 ) | 6日目 |
1,918円 ( 2,110円 ) | 在庫品1日目当日出荷可能 |
1,165円 ( 1,282円 ) | 6日目 |
1,973円 ( 2,170円 ) | 6日目 |
2,511円 ( 2,762円 ) | 在庫品1日目当日出荷可能 |
1,973円 ( 2,170円 ) | 6日目 |
1,971円 ( 2,168円 ) | 在庫品1日目当日出荷可能 |
2,392円 ( 2,631円 ) | 在庫品1日目当日出荷可能 |
2,161円 ( 2,377円 ) | 在庫品1日目当日出荷可能 |
1,246円 ( 1,371円 ) | 在庫品1日目当日出荷可能 |
1,655円 ( 1,821円 ) | 6日目 |
1,278円 ( 1,406円 ) | 6日目 |
1,441円 ( 1,585円 ) | 在庫品1日目当日出荷可能 |
1,165円 ( 1,282円 ) | 6日目 |
1,313円 ( 1,444円 ) | 6日目 |
1,474円 ( 1,621円 ) | 在庫品1日目当日出荷可能 |
1,845円 ( 2,030円 ) | 6日目 |
1,313円 ( 1,444円 ) | 6日目 |
1,313円 ( 1,444円 ) | 6日目 |
1,705円 ( 1,876円 ) | 6日目 |
1,234円 ( 1,357円 ) | 在庫品1日目当日出荷可能 |
1,973円 ( 2,170円 ) | 6日目 |
1,313円 ( 1,444円 ) | 6日目 |
1,973円 ( 2,170円 ) | 6日目 |
1,313円 ( 1,444円 ) | 6日目 |
1,234円 ( 1,357円 ) | 6日目 |
1,165円 ( 1,282円 ) | 6日目 |
1,165円 ( 1,282円 ) | 6日目 |
1,165円 ( 1,282円 ) | 6日目 |
1,389円 ( 1,528円 ) | 6日目 |
1,313円 ( 1,444円 ) | 11日目 |
1,313円 ( 1,444円 ) | 6日目 |
1,234円 ( 1,357円 ) | 在庫品1日目当日出荷可能 |
1,285円 ( 1,414円 ) | 在庫品1日目当日出荷可能 |
1,245円 ( 1,370円 ) | 6日目 |
1,165円 ( 1,282円 ) | 6日目 |
1,313円 ( 1,444円 ) | 6日目 |
1,313円 ( 1,444円 ) | 6日目 |
1,313円 ( 1,444円 ) | 6日目 |
1,313円 ( 1,444円 ) | 6日目 |
1,917円 ( 2,109円 ) | 6日目 |
1,818円 ( 2,000円 ) | 在庫品1日目当日出荷可能 |
2,011円 ( 2,212円 ) | 6日目 |
1,973円 ( 2,170円 ) | 6日目 |
1,971円 ( 2,168円 ) | 在庫品1日目当日出荷可能 |
1,773円 ( 1,950円 ) | 6日目 |
2,511円 ( 2,762円 ) | 在庫品1日目当日出荷可能 |
1,917円 ( 2,109円 ) | 6日目 |
2,219円 ( 2,441円 ) | 在庫品1日目当日出荷可能 |
1,973円 ( 2,170円 ) | 6日目 |
1,973円 ( 2,170円 ) | 6日目 |
1,973円 ( 2,170円 ) | 6日目 |
2,450円 ( 2,695円 ) | 6日目 |
2,450円 ( 2,695円 ) | 6日目 |
2,832円 ( 3,115円 ) | 在庫品1日目当日出荷可能 |
2,604円 ( 2,864円 ) | 6日目 |
2,450円 ( 2,695円 ) | 6日目 |
詳細情報
基本情報
ワンタッチ管継手付きのスピードコントローラ
【特長】
・プッシュロック式によりニードルロックの作業性向上
・ハンドルの大型化
・チューブ着脱性向上
・挿入力Max.30％（8N）低減
・離脱力Max.20％（5N）低減（チューブ引抜強度は、現行品と同等レベルを確保）
・無電解ニッケルめっき仕様を標準化
・360°/自由に配管が可能（ユニバーサルタイプ）
【10-シリーズ クリーンシリーズ】
・クリーン環境に対応
・クリーンルーム内への発塵を防止
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
商品担当おすすめ
よくあるご質問（FAQ）
シリンダの駆動時にシリンダからの排気流量を制御し、シリンダの速度を調整する制御方式です。
「特徴と動作」
・調整しやすい。
・負荷変動に対して速度が安定する。
・垂直方向でも制御できる。
・排気側の圧縮空気がないと制御できない。（シリンダの飛び出し現象の発生）
【メータイン制御】
シリンダの駆動時にシリンダへの供給流量を制御し、シリンダの速度を調整する制御方式です。
「特徴と動作」
・排気条件に左右されない（飛び出し現象発生の抑制）
・動き出しが早い。
・負荷変動に弱い。
・外力や負荷の慣性力の作用を受けやすく,垂直方向の制御が難しい。
・エアクッションが使用しにくい。
またエアブローの流量調整にスピードコントローラを使用できますか？
・スピードコントローラはアクチュエータ（シリンダ等)に取り付けてアクチュエータの速度制御に使用します。
内部構造はチェック弁としてリップパッキンを使用し、一方向のみの流量調整となります。
・絞り弁は配管内での流量制御に使用します。
内部構造はＯリングを使用し、固定絞りによる両方向の流量調整となります。
スピードコントローラはエアブローとしても使用可能ですが、流量調整用の「絞り弁－Ｘ214」を推奨いたします。
スピードコントローラをエアブローの流量制御に使用する場合には、エアブロー側が流量調整方向となるようご注意ください。
絞り弁品番は、「AS∗∗(F)-∗-(∗)-X214」になります。
適応スピードコントローラは、ASカタログの型式表示方法の「オーダーメイド仕様」をご確認ください。
【高温仕様】 AS□-□-H ⇒ -5℃～80℃
例）AS2000-□-H、AS3000-□-H、AS4000-□-H、AS420-□-H、AS500-06-H、AS600-10-Hなど
【低温仕様】 AS□-□-L ⇒ -30℃～60℃
例）AS3000-□-Ｌ、AS4000-□-Ｌ、AS5000-□-L、AS420-□-L、AS500-06-L、AS600-10-Lなど
※特注品で ～150℃までの高温仕様（-X221）があります。
対応機種：AS3000-∗∗-221, AS4000-∗∗-X221, AS5000-∗∗-X221"
