ワンタッチ管継手付スピードコントローラ エルボタイプ/ユニバーサルタイプ ASシリーズ
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 916円～3,818円
- 税込単価
- 1,008円～4,200円
高さ方向を短縮、コンパクトな装置設計ができるスピードコントローラ。【特長】・コ...
詳細情報を確認する- 接続部の種類
- おねじ+ワンタッチ継手
- 本体材質
- PBT
- ツマミの種類
- 樹脂
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。 - CADデータは、一部の型番には対応しておりません。
未確定：候補が345型番あります。
商品情報
製品仕様
エルボタイプの外観
ユニバーサルタイプの外観

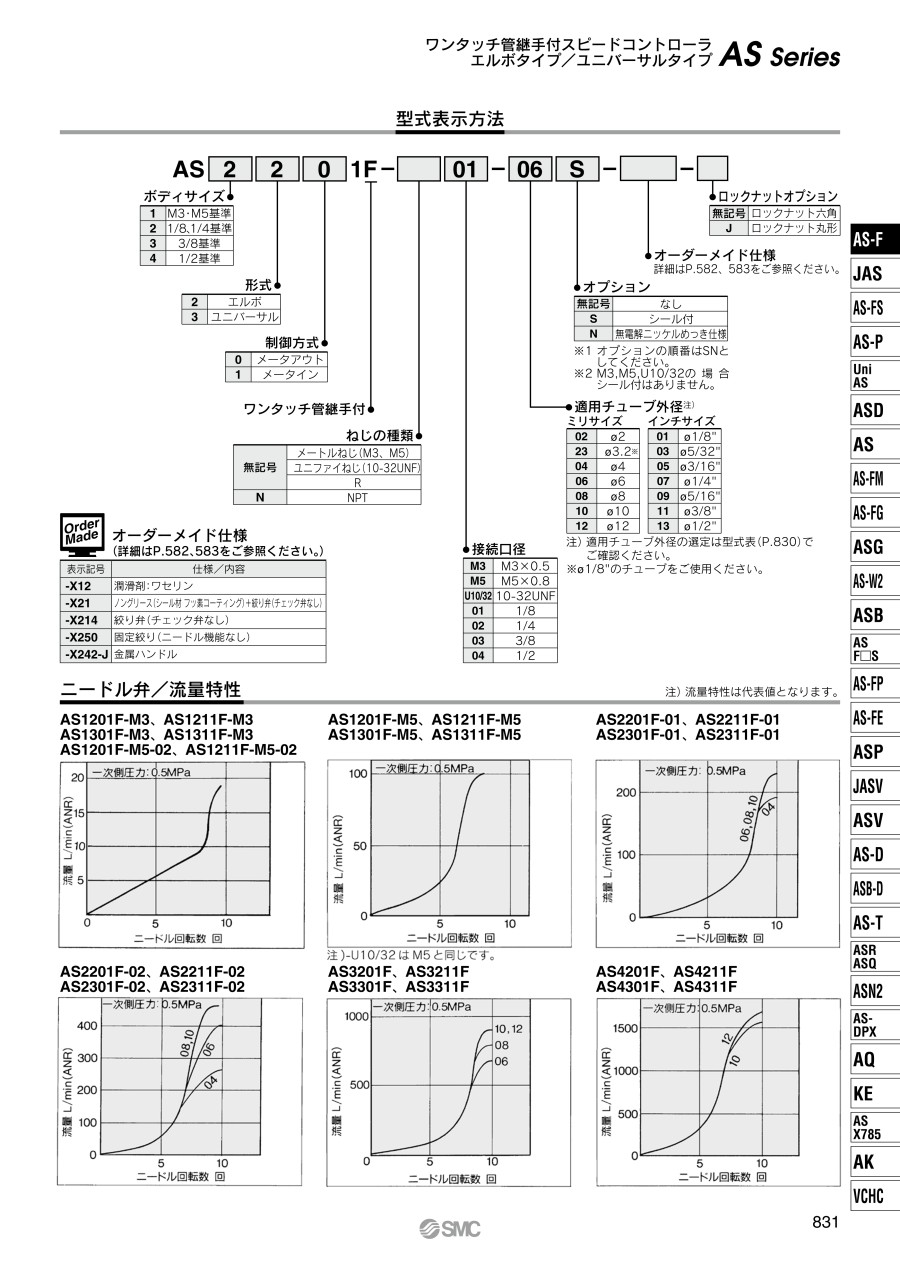

型式
| エルボタイプ | ユニバーサルタイプ | 管接続口径 | 適用チューブ外径 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ミリサイズ | インチサイズ | |||||||||||||||
| 2 | 3.2 | 4 | 6 | 8 | 10 | 12 | 1/8" | 5/32" | 3/16" | 1/4" | 5/16" | 3/8" | 1/2" | |||
| AS12□1F-M3 | AS13□1F-M3 | M3×0.5 | ◎注2 | ◎ | ◎ | - | - | - | - | ◎ | ◎ | - | - | - | - | - |
| AS12□1F-M5 | AS13□1F-M5 | M5×0.8 | ◎注2 | ◎ | ◎ | ◎ | - | - | - | ◎ | ◎ | ◎ | ◎ | - | - | - |
| AS12□1F-U10/32 | AS13□1F-U10/32 | 10-32UNF | - | ◎ | ◎ | ◎ | - | - | - | ◎ | ◎ | ◎ | ◎ | - | - | - |
| AS22□1F-01 | AS23□1F-01 | R1/8 | - | ◎ | ◎ | ◎ | ◎ | ◎注2 | - | ◎ | ◎ | ● | ◎ | ◎ | - | - |
| AS22□1F-02 | AS23□1F-02 | R1/4 | - | - | ◎ | ◎ | ◎ | ◎ | - | - | ◎ | ● | ◎ | ◎ | ● | - |
| AS32□1F-02 | AS33□1F-02 | R1/4 | - | - | - | ◎ | ◎ | ◎ | ◎ | - | - | - | ◎ | ◎ | ● | - |
| AS32□1F-03 | AS33□1F-03 | R3/8 | - | - | - | ◎ | ◎ | ◎ | ◎ | - | - | - | ◎ | ◎ | ● | - |
| AS42□1F-04 | AS43□1F-04 | R1/2 | - | - | - | - | - | ● | ● | - | - | - | - | - | ● | ● |
注1）AS12□1F-M5-02の適用シリンダチューブ内径は2.5、4、6となります。
注2）エルボタイプのみです。
注3）メータアウト形、メータイン形の外観識別ロックナットで識別します。メータアウト形は亜鉛クロメート（ロックナット丸形は無電解ニッケルめっき）、メータイン形は黒色亜鉛クロメートとなっています。
注4）◎印は標準品にて黄銅部品が無電解ニッケルめっき付（N仕様）となります。
製品仕様
| 使用流体 | 空気 |
|---|---|
| 保証耐圧力 | 1.5MPa（注1）1.05MPa） |
| 最高使用圧力 | 1MPa（注1）0.7MPa） |
| 最低使用圧力 | 0.1MPa |
| 周囲温度および使用流体温度 | -5～60℃（凍結なきこと） |
| 適用チューブ材質注2） | ナイロン、ソフトナイロン、注3）ポリウレタン |
| オプション | 注4）シール付、ロックナット丸形、注5）無電解ニッケルめっき仕様 |
注1）AS12□1F-M3-02、AS12□1F-M5-02の場合。
注2）ソフトナイロン・ポリウレタンは最高使用圧力にご注意ください。（詳細はカタログをご参照ください。）
注3）AS12□1F-M3-02、AS12□1F-M5-02の場合、ポリウレタンのみとなります。
注4）接続口径がM3、M5、10-32UNFの場合、シール付きはありません。
注5）黄銅部品がすべて無電解ニッケルめっきとなります。
流量および音速コンダクタンス
| 型式 | AS12□1F-M3 AS13□1F-M3 AS12□1F-M5-02 | AS12□1F-M5 AS13□1F-M5 | AS22□1F-01 AS23□1F-01 | ||
|---|---|---|---|---|---|
| チューブ外径 | ミリサイズ | Φ2、Φ3.2、Φ4 | Φ3.2、Φ4、Φ6 | Φ3.2、Φ4 | Φ6、Φ8、Φ10 |
| インチサイズ | Φ1/8"、Φ5/32" | Φ1/8"、Φ3/16"、 Φ1/4"、Φ5/32" | Φ1/8"、 Φ5/32" | Φ3/16"、Φ1/4"、Φ5/16" | |
| 制御流れ 自由流れ | 流量L/min（ANR） | 20 | 100 | 180 | 230 |
| 音速コンダクタンス | 0.06 | 0.28 | 0.5 | 0.64 | |
| 臨界圧力比 | 制御流れ | 0.2 | 0.2 | 0.25 | |
| 自由流れ | 0.4 | 0.4 | 0.2 | ||
| 型式 | AS22□1F-02 AS23□1F-02 | AS32□1F AS33□1F | AS42□1F AS43□1F | ||||||
|---|---|---|---|---|---|---|---|---|---|
| チューブ外径 | ミリサイズ | Φ4 | Φ6 | Φ8、Φ10 | Φ6 | Φ8 | Φ10、Φ12 | Φ10 | Φ12 |
| インチサイズ | Φ5/32" | Φ3/16" | Φ1/4"、Φ5/16"、 Φ3/8" | Φ1/4" | Φ5/16" | Φ3/8" | Φ3/8" | Φ1/2" | |
| 制御流れ 自由流れ | 流量L/min（ANR） | 260 | 390 | 460 | 660 | 790 | 920 | 1580 | 1710 |
| 音速コンダクタンス | 0.72 | 1.1 | 1.3 | 1.8 | 2.2 | 2.6 | 4.4 | 4.8 | |
| 臨界圧力比 | 制御流れ | 0.3 | 0.25 | 0.25 | |||||
| 自由流れ | 0.3 | 0.2 | 0.3 | ||||||
注1）流量は圧力0.5MPa、温度20℃の値です。
注2）U10/32はM5と同じです。
※上記以外の情報につきましてはカタログをご覧ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,372円 ( 1,509円 ) | 在庫品1日目当日出荷可能 |
1,513円 ( 1,664円 ) | 在庫品1日目当日出荷可能 |
1,089円 ( 1,198円 ) | 在庫品1日目当日出荷可能 |
1,259円 ( 1,385円 ) | 在庫品1日目当日出荷可能 |
1,089円 ( 1,198円 ) | 在庫品1日目当日出荷可能 |
1,513円 ( 1,664円 ) | 在庫品1日目当日出荷可能 |
1,131円 ( 1,244円 ) | 在庫品1日目当日出荷可能 |
1,512円 ( 1,663円 ) | 在庫品1日目当日出荷可能 |
1,452円 ( 1,597円 ) | 6日目 |
1,691円 ( 1,860円 ) | 在庫品1日目当日出荷可能 |
1,131円 ( 1,244円 ) | 在庫品1日目当日出荷可能 |
1,388円 ( 1,527円 ) | 在庫品1日目当日出荷可能 |
1,422円 ( 1,564円 ) | 在庫品1日目当日出荷可能 |
1,474円 ( 1,621円 ) | 在庫品1日目当日出荷可能 |
1,480円 ( 1,628円 ) | 在庫品1日目当日出荷可能 |
1,388円 ( 1,527円 ) | 在庫品1日目当日出荷可能 |
1,388円 ( 1,527円 ) | 在庫品1日目当日出荷可能 |
1,422円 ( 1,564円 ) | 在庫品1日目当日出荷可能 |
1,712円 ( 1,883円 ) | 在庫品1日目当日出荷可能 |
1,645円 ( 1,810円 ) | 在庫品1日目当日出荷可能 |
1,645円 ( 1,810円 ) | 在庫品1日目当日出荷可能 |
1,797円 ( 1,977円 ) | 在庫品1日目当日出荷可能 |
1,651円 ( 1,816円 ) | 在庫品1日目当日出荷可能 |
1,836円 ( 2,020円 ) | 在庫品1日目当日出荷可能 |
1,836円 ( 2,020円 ) | 在庫品1日目当日出荷可能 |
1,607円 ( 1,768円 ) | 在庫品1日目当日出荷可能 |
1,607円 ( 1,768円 ) | 在庫品1日目当日出荷可能 |
1,422円 ( 1,564円 ) | 6日目 |
1,917円 ( 2,109円 ) | 39日目 |
2,051円 ( 2,256円 ) | 在庫品1日目当日出荷可能 |
2,248円 ( 2,473円 ) | 在庫品1日目当日出荷可能 |
1,959円 ( 2,155円 ) | 在庫品1日目当日出荷可能 |
1,944円 ( 2,138円 ) | 在庫品1日目当日出荷可能 |
2,577円 ( 2,835円 ) | 在庫品1日目当日出荷可能 |
2,705円 ( 2,976円 ) | 在庫品1日目当日出荷可能 |
3,219円 ( 3,541円 ) | 在庫品1日目当日出荷可能 |
2,965円 ( 3,262円 ) | 在庫品1日目当日出荷可能 |
2,981円 ( 3,279円 ) | 在庫品1日目当日出荷可能 |
2,981円 ( 3,279円 ) | 在庫品1日目当日出荷可能 |
3,129円 ( 3,442円 ) | 在庫品1日目当日出荷可能 |
2,887円 ( 3,176円 ) | 在庫品1日目当日出荷可能 |
2,367円 ( 2,604円 ) | 在庫品1日目当日出荷可能 |
3,284円 ( 3,612円 ) | 在庫品1日目当日出荷可能 |
3,284円 ( 3,612円 ) | 在庫品1日目当日出荷可能 |
1,337円 ( 1,471円 ) | 在庫品1日目当日出荷可能 |
1,201円 ( 1,321円 ) | 在庫品1日目当日出荷可能 |
1,444円 ( 1,588円 ) | 在庫品1日目当日出荷可能 |
1,115円 ( 1,227円 ) | 在庫品1日目当日出荷可能 |
1,290円 ( 1,419円 ) | 在庫品1日目当日出荷可能 |
1,771円 ( 1,948円 ) | 在庫品1日目当日出荷可能 |
1,123円 ( 1,235円 ) | 在庫品1日目当日出荷可能 |
1,114円 ( 1,225円 ) | 在庫品1日目当日出荷可能 |
1,498円 ( 1,648円 ) | 9日目 |
1,771円 ( 1,948円 ) | 在庫品1日目当日出荷可能 |
1,165円 ( 1,282円 ) | 在庫品1日目当日出荷可能 |
1,154円 ( 1,269円 ) | 5日目 |
992円 ( 1,091円 ) | 在庫品1日目当日出荷可能 |
1,339円 ( 1,473円 ) | 在庫品1日目当日出荷可能 |
1,332円 ( 1,465円 ) | 在庫品1日目当日出荷可能 |
962円 ( 1,058円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
高さ方向を短縮、コンパクトな装置設計ができるスピードコントローラ。
【特長】
・コンパクト・軽量で優れた流量特性
・有効断面積は従来品と同等以上
・チューブ取り付け方向が360°自由自在
・ユニバーサルタイプは、配管方向を360°自由に設定可能
・最高使用圧力1MPaまで使用可能
【10-シリーズ クリーンシリーズ】
・クリーン環境に対応
・クリーンルーム内への発塵を防止
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。 - CADデータは、一部の型番には対応しておりません。
商品担当おすすめ
ワンタッチ管継手付スピードコントローラ エルボタイプ/ユニバーサルタイプ ASシリーズのレビュー
エア配管
5
5.02020/09/23
省スペース化できるうえ、操作性も良いので継続して購入・使用しています。
1人が参考にしています。
エアー配管
5
5.02019/04/30
エアー配管の流量調節に使いました。
簡単に脱着でき問題なく使用できます。
1人が参考にしています。
設備に
4
4.02023/05/31
設備に使いました。
ユニバーサルタイプが使いやすいと思いました。
0人が参考にしています。
ロボットハンドに
5
5.02023/03/31
ロボットハンドに使用しました。ユニバーサルタイプが自由に動いてくれるので使いやすかったです。
0人が参考にしています。
スピードコントローラ
4
4.02022/08/22
スピードコントローラとしてシリンダー時配管に使用しました。コントロール出来て良かったです。
0人が参考にしています。
よくあるご質問（FAQ）
Qスピードコントローラのメータインとメータアウトの違いと使い分けを知りたい。
A
【メータアウト制御】
シリンダの駆動時にシリンダからの排気流量を制御し、シリンダの速度を調整する制御方式です。
「特徴と動作」
・調整しやすい。
・負荷変動に対して速度が安定する。
・垂直方向でも制御できる。
・排気側の圧縮空気がないと制御できない。（シリンダの飛び出し現象の発生）
【メータイン制御】
シリンダの駆動時にシリンダへの供給流量を制御し、シリンダの速度を調整する制御方式です。
「特徴と動作」
・排気条件に左右されない（飛び出し現象発生の抑制）
・動き出しが早い。
・負荷変動に弱い。
・外力や負荷の慣性力の作用を受けやすく,垂直方向の制御が難しい。
・エアクッションが使用しにくい。
シリンダの駆動時にシリンダからの排気流量を制御し、シリンダの速度を調整する制御方式です。
「特徴と動作」
・調整しやすい。
・負荷変動に対して速度が安定する。
・垂直方向でも制御できる。
・排気側の圧縮空気がないと制御できない。（シリンダの飛び出し現象の発生）
【メータイン制御】
シリンダの駆動時にシリンダへの供給流量を制御し、シリンダの速度を調整する制御方式です。
「特徴と動作」
・排気条件に左右されない（飛び出し現象発生の抑制）
・動き出しが早い。
・負荷変動に弱い。
・外力や負荷の慣性力の作用を受けやすく,垂直方向の制御が難しい。
・エアクッションが使用しにくい。
Qスピードコントローラと絞り弁の違いは何ですか？
またエアブローの流量調整にスピードコントローラを使用できますか？
またエアブローの流量調整にスピードコントローラを使用できますか？
A
速度制御弁と流量調整弁の違いです。
・スピードコントローラはアクチュエータ（シリンダ等)に取り付けてアクチュエータの速度制御に使用します。
内部構造はチェック弁としてリップパッキンを使用し、一方向のみの流量調整となります。
・絞り弁は配管内での流量制御に使用します。
内部構造はＯリングを使用し、固定絞りによる両方向の流量調整となります。
スピードコントローラはエアブローとしても使用可能ですが、流量調整用の「絞り弁－Ｘ214」を推奨いたします。
スピードコントローラをエアブローの流量制御に使用する場合には、エアブロー側が流量調整方向となるようご注意ください。
絞り弁品番は、「AS∗∗(F)-∗-(∗)-X214」になります。
適応スピードコントローラは、ASカタログの型式表示方法の「オーダーメイド仕様」をご確認ください。
・スピードコントローラはアクチュエータ（シリンダ等)に取り付けてアクチュエータの速度制御に使用します。
内部構造はチェック弁としてリップパッキンを使用し、一方向のみの流量調整となります。
・絞り弁は配管内での流量制御に使用します。
内部構造はＯリングを使用し、固定絞りによる両方向の流量調整となります。
スピードコントローラはエアブローとしても使用可能ですが、流量調整用の「絞り弁－Ｘ214」を推奨いたします。
スピードコントローラをエアブローの流量制御に使用する場合には、エアブロー側が流量調整方向となるようご注意ください。
絞り弁品番は、「AS∗∗(F)-∗-(∗)-X214」になります。
適応スピードコントローラは、ASカタログの型式表示方法の「オーダーメイド仕様」をご確認ください。
Qスピードコントロ－ラで高温用・低温用はありますか？
A
"あります。金属製標準タイプ スピードコントローラ：インラインタイプ「ASシリーズ」でご用意しております。
【高温仕様】 AS□-□-H ⇒ -5℃～80℃
例）AS2000-□-H、AS3000-□-H、AS4000-□-H、AS420-□-H、AS500-06-H、AS600-10-Hなど
【低温仕様】 AS□-□-L ⇒ -30℃～60℃
例）AS3000-□-Ｌ、AS4000-□-Ｌ、AS5000-□-L、AS420-□-L、AS500-06-L、AS600-10-Lなど
※特注品で ～150℃までの高温仕様（-X221）があります。
対応機種：AS3000-∗∗-221, AS4000-∗∗-X221, AS5000-∗∗-X221"
【高温仕様】 AS□-□-H ⇒ -5℃～80℃
例）AS2000-□-H、AS3000-□-H、AS4000-□-H、AS420-□-H、AS500-06-H、AS600-10-Hなど
【低温仕様】 AS□-□-L ⇒ -30℃～60℃
例）AS3000-□-Ｌ、AS4000-□-Ｌ、AS5000-□-L、AS420-□-L、AS500-06-L、AS600-10-Lなど
※特注品で ～150℃までの高温仕様（-X221）があります。
対応機種：AS3000-∗∗-221, AS4000-∗∗-X221, AS5000-∗∗-X221"
