ワンタッチ管継手付クリーンスピードコントローラ エルボタイプ AS-FPQ・FPGシリーズ
- 通常単価(税別)
- 2,957円～9,675円
- 税込単価
- 3,253円～10,643円
クリーンルーム内で使用可能な低発塵タイプのスピードコントローラ。【特長】・低発...
詳細情報を確認する- 形式
- エルボ
- 接続部の種類
- おねじ+ワンタッチ継手
- 本体材質
- PP
- ツマミの種類
- 標準
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。 - CADデータは、一部の型番には対応しておりません。
未確定：候補が50型番あります。

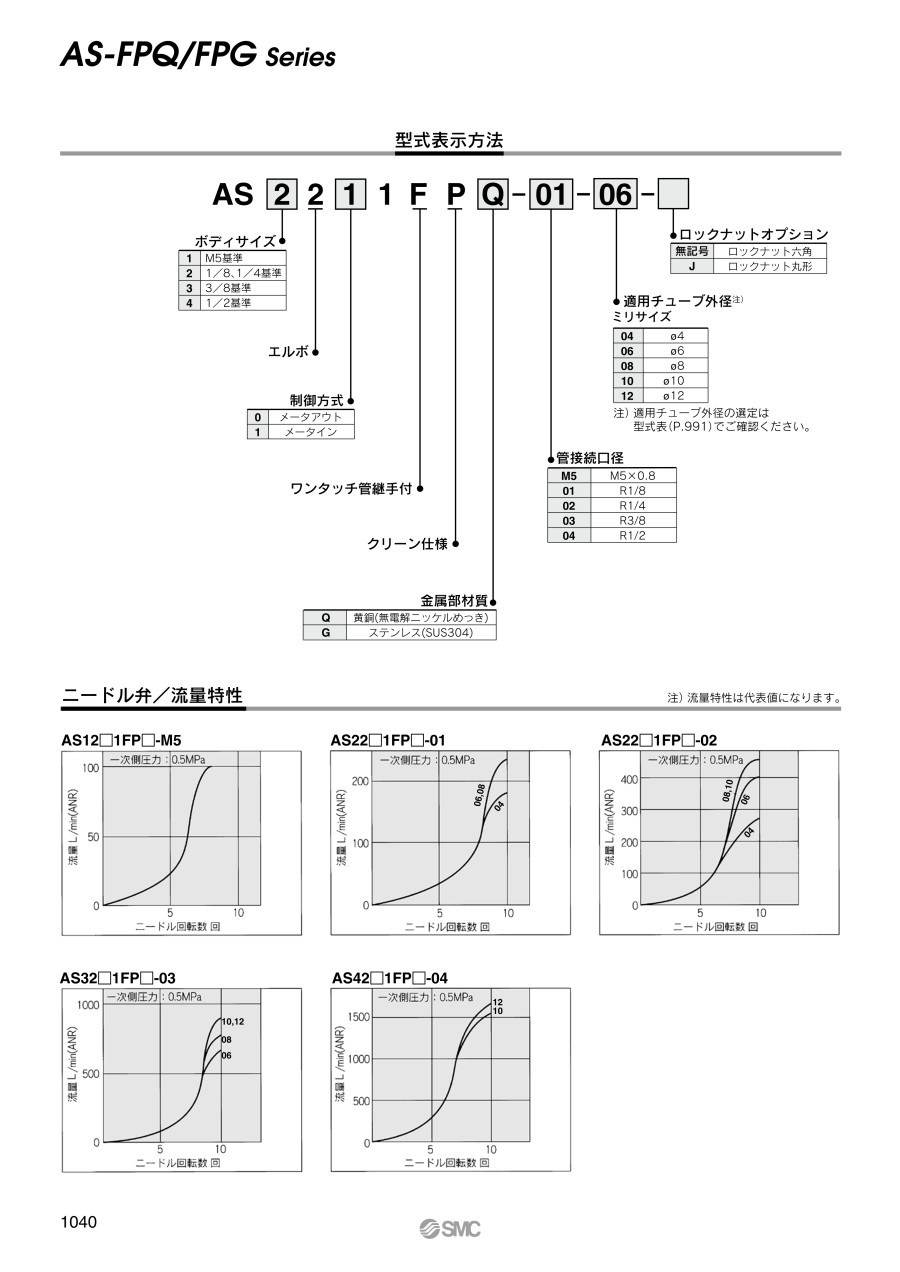

商品情報
外形図
製品仕様
製品仕様
| 使用流体 | 空気 |
|---|---|
| 清浄度クラス（ISOクラス） | クラス3注1） |
| 保証耐圧力（20℃） | 1.5MPa注2） |
| 最高使用圧力（20℃） | 1MPa注3） |
| 最低使用圧力 | 0.1MPa |
| 周囲温度および使用流体温度 | -5～60℃（凍結なきこと） |
| 使用油脂類 | フッ素系グリース |
注1）最高使用圧力は20℃の時の値です。
注2）保証耐圧力は最高使用圧力の1.5倍となります。
注3）最高使用圧力は20℃の時の値です。
流量および音速コンダクタンス
| 型式 | AS12□1FP□-M5 | AS22□1FP□-01 | AS22□1FP□-02 | AS32□1FP□-03 | AS42□1FP□-04 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| チューブ外径 | ミリサイズ | φ4 φ6 | φ4 | φ6 φ8 | φ4 | φ6 | φ8 φ10 | φ6 | φ8 | φ10 φ12 | φ10 | φ12 |
| 制御流れ 自由流れ | 流量L/min（ANR） | 100 | 180 | 230 | 260 | 390 | 460 | 660 | 790 | 920 | 1580 | 1710 |
| 音速コンダクタンス dm3/（s・bar） | 0.28 | 0.5 | 0.64 | 0.72 | 1.1 | 1.3 | 1.8 | 2.2 | 2.6 | 4.4 | 4.8 | |
| 臨界圧力比 | 制御流れ | 0.2 | 0.25 | 0.3 | 0.25 | 0.25 | ||||||
| 自由流れ | 0.4 | 0.2 | 0.3 | 0.2 | 0.3 | |||||||
注）流量は圧力0.5MPa、温度20℃の値です。
推奨適用チューブ
- チューブ材質：クリーンシリーズポリウレタンチューブ：10-シリーズ
- チューブ外径： φ4（チューブ外径4mm）、φ6（チューブ外径6mm）、φ8（チューブ外径8mm）、φ10（チューブ外径10mm）、φ12（チューブ外径12mm）
ポリウレタンチューブ：TUシリーズ、ナイロンチューブ：Tシリーズ、ソフトナイロンチューブ：TSシリーズも使用可能です 。
ただし、クリーン度の性能が落ちます。
規格表
| 型式 | チューブ外径 d | T | H | D1 | D2 | L1 | L2 | L3注4） | L4注1）、注4） | A注2） | M1 | 質量（g）注3） | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MAX. | MIN. | MAX. | MIN. | ※1 | ※2 | ||||||||||
| AS12□1FP□-M5-04 | 4 | M5×0.8 | 8 | 10.4 | 9.6 | 22.2 | 27 | 12.2 （12.2） | 28.8 （28.8） | 26 （26） | 25.2 | 22.4 | 17 | 7 | 7 |
| AS12□1FP□-M5-06 | 6 | 12.8 | 23.2 | 28 | 18.5 | 8 | 8 | ||||||||
| AS22□1FP□-01-04 | 4 | R1/8 | 12 | 10.4 | 14.2 | 24.3 | 31.4 | 13.4 （14.3） | 35.5 （36.4） | 30.5 （31.4） | 32.4 | 27.4 | 17 | 17 | 17 |
| AS22□1FP□-01-06 | 6 | 12.8 | 25.3 | 32.4 | 18.5 | 18 | 18 | ||||||||
| AS22□1FP□-01-08 | 8 | 15.2 | 27.5 | 34.6 | 20.5 | 20 | 20 | ||||||||
| AS22□1FP□-02-04 | 4 | R1/4 | 17 | 10.4 | 18.5 | 26.8 | 36 | 17.7 （18.2） | 40.3 （40.8） | 35.3 （35.8） | 34.8 | 29.4 | 17 | 33 | 33 |
| AS22□1FP□-02-06 | 6 | 12.8 | 26.8 | 36 | 18.5 | 33 | 33 | ||||||||
| AS22□1FP□-02-08 | 8 | 15.2 | 29.4 | 38.6 | 20.5 | 35 | 35 | ||||||||
| AS22□1FP□-02-10 | 10 | 18.5 | 37.3 | 46.5 | 18.3 （18.8） | 23 | 38 | 38 | |||||||
| AS32□1FP□-03-06 | 6 | R3/8 | 19 | 12.8 | 23 | 29.4 | 40.9 | 19.8 （20.9） | 45.8 （46.9） | 40.8 （41.9） | 40.6 | 35.6 | 18.5 | 59 | 55 |
| AS32□1FP□-03-08 | 8 | 15.2 | 31.9 | 43.4 | 20.5 | 61 | 57 | ||||||||
| AS32□1FP□-03-10 | 10 | 18.5 | 33.6 | 45.1 | 23 | 63 | 59 | ||||||||
| AS32□1FP□-03-12 | 12 | 20.9 | 34.8 | 46.3 | 24 | 65 | 61 | ||||||||
| AS42□1FP□-04-10 | 10 | R1/2 | 24 | 18.5 | 28.6 | 35.6 | 49.9 | 24.5 （25.4） | 57.2 （58.1） | 49.7 （50.6） | 49.9 | 42.4 | 23 | 107 | 100 |
| AS42□1FP□-04-12 | 12 | 21.7 | 38.2 | 52.5 | 24 | 109 | 102 | ||||||||
注1）参考寸法
注2）ねじのねじ込み後の参考寸法
注3）※1はAS□2□1FPQ（黄銅＋無電解ニッケルめっき）タイプの質量、※2はAS□2□1FPG（SUS304）タイプの質量
注4）AS□2□1FPQの寸法、（）内はAS□2□1FPGの寸法
性能・試験情報
発塵量のクラス区分
使用温度と最高使用圧力との関係
注意・禁止事項
注意・禁止事項
取扱い
- 1.保管は直射日光を避け、40℃以下の場所にしてください。
- 2.2重包装の内側包装の開封は、クリーンルーム内または清浄な雰囲気中で行ってください。
配管
- 1.エア漏れの原因になりますので、テーパねじ部には、シールテープ、液状ガスケット等をご使用ください。
※その他型番・仕様等につきましてはデジタルカタログを参照してください。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,065円 ( 3,372円 ) | 6日目 |
5,016円 ( 5,518円 ) | 在庫品1日目当日出荷可能 |
4,222円 ( 4,644円 ) | 6日目 |
5,016円 ( 5,518円 ) | 在庫品1日目当日出荷可能 |
4,108円 ( 4,519円 ) | 9日目 |
2,969円 ( 3,266円 ) | 6日目 |
3,781円 ( 4,159円 ) | 在庫品1日目当日出荷可能 |
5,226円 ( 5,749円 ) | 6日目 |
4,324円 ( 4,756円 ) | 在庫品1日目当日出荷可能 |
5,226円 ( 5,749円 ) | 6日目 |
3,117円 ( 3,429円 ) | 7日目 |
3,676円 ( 4,044円 ) | 6日目 |
5,800円 ( 6,380円 ) | 在庫品1日目当日出荷可能 |
5,014円 ( 5,515円 ) | 在庫品1日目当日出荷可能 |
5,755円 ( 6,331円 ) | 在庫品1日目当日出荷可能 |
4,890円 ( 5,379円 ) | 6日目 |
5,875円 ( 6,463円 ) | 在庫品1日目当日出荷可能 |
5,119円 ( 5,631円 ) | 6日目 |
5,119円 ( 5,631円 ) | 6日目 |
6,329円 ( 6,962円 ) | 在庫品1日目当日出荷可能 |
6,302円 ( 6,932円 ) | 在庫品1日目当日出荷可能 |
5,242円 ( 5,766円 ) | 6日目 |
2,957円 ( 3,253円 ) | 6日目 |
3,185円 ( 3,504円 ) | 6日目 |
2,957円 ( 3,253円 ) | 6日目 |
2,959円 ( 3,255円 ) | 9日目 |
3,078円 ( 3,386円 ) | 6日目 |
3,078円 ( 3,386円 ) | 6日目 |
3,185円 ( 3,504円 ) | 6日目 |
4,698円 ( 5,168円 ) | 6日目 |
4,928円 ( 5,421円 ) | 在庫品1日目当日出荷可能 |
4,796円 ( 5,276円 ) | 6日目 |
5,087円 ( 5,596円 ) | 6日目 |
5,145円 ( 5,660円 ) | 6日目 |
5,145円 ( 5,660円 ) | 6日目 |
2,959円 ( 3,255円 ) | 6日目 |
3,929円 ( 4,322円 ) | 9日目 |
3,065円 ( 3,372円 ) | 6日目 |
7,254円 ( 7,979円 ) | 6日目 |
6,162円 ( 6,778円 ) | 在庫品1日目当日出荷可能 |
7,312円 ( 8,043円 ) | 在庫品1日目当日出荷可能 |
5,732円 ( 6,305円 ) | 6日目 |
7,396円 ( 8,136円 ) | 6日目 |
4,179円 ( 4,597円 ) | 6日目 |
4,179円 ( 4,597円 ) | 6日目 |
7,312円 ( 8,043円 ) | 6日目 |
4,457円 ( 4,903円 ) | 9日目 |
9,675円 ( 10,643円 ) | 在庫品1日目当日出荷可能 |
7,898円 ( 8,688円 ) | 6日目 |
7,898円 ( 8,688円 ) | 6日目 |
詳細情報
基本情報
クリーンルーム内で使用可能な低発塵タイプのスピードコントローラ。
【特長】
・低発塵タイプのスピードコントローラ。
・AS-FPQ AS-FPG ：ポリプロピレン樹脂(樹脂部)
【21-シリーズ 銅・フッ素・シリコン系不可＋低発塵】
・銅系、フッ素系、シリコン系材質の規制のある環境に対応。
・構造はクリーンシリーズと同等（グリース、包装形態はクリーンシリーズと異なります。)
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。 - CADデータは、一部の型番には対応しておりません。
商品担当おすすめ
ワンタッチ管継手付クリーンスピードコントローラ エルボタイプ AS-FPQ・FPGシリーズのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qスピードコントローラのメータインとメータアウトの違いと使い分けを知りたい。
A
【メータアウト制御】
シリンダの駆動時にシリンダからの排気流量を制御し、シリンダの速度を調整する制御方式です。
「特徴と動作」
・調整しやすい。
・負荷変動に対して速度が安定する。
・垂直方向でも制御できる。
・排気側の圧縮空気がないと制御できない。（シリンダの飛び出し現象の発生）
【メータイン制御】
シリンダの駆動時にシリンダへの供給流量を制御し、シリンダの速度を調整する制御方式です。
「特徴と動作」
・排気条件に左右されない（飛び出し現象発生の抑制）
・動き出しが早い。
・負荷変動に弱い。
・外力や負荷の慣性力の作用を受けやすく,垂直方向の制御が難しい。
・エアクッションが使用しにくい。
シリンダの駆動時にシリンダからの排気流量を制御し、シリンダの速度を調整する制御方式です。
「特徴と動作」
・調整しやすい。
・負荷変動に対して速度が安定する。
・垂直方向でも制御できる。
・排気側の圧縮空気がないと制御できない。（シリンダの飛び出し現象の発生）
【メータイン制御】
シリンダの駆動時にシリンダへの供給流量を制御し、シリンダの速度を調整する制御方式です。
「特徴と動作」
・排気条件に左右されない（飛び出し現象発生の抑制）
・動き出しが早い。
・負荷変動に弱い。
・外力や負荷の慣性力の作用を受けやすく,垂直方向の制御が難しい。
・エアクッションが使用しにくい。
Qスピードコントローラと絞り弁の違いは何ですか？
またエアブローの流量調整にスピードコントローラを使用できますか？
またエアブローの流量調整にスピードコントローラを使用できますか？
A
速度制御弁と流量調整弁の違いです。
・スピードコントローラはアクチュエータ（シリンダ等)に取り付けてアクチュエータの速度制御に使用します。
内部構造はチェック弁としてリップパッキンを使用し、一方向のみの流量調整となります。
・絞り弁は配管内での流量制御に使用します。
内部構造はＯリングを使用し、固定絞りによる両方向の流量調整となります。
スピードコントローラはエアブローとしても使用可能ですが、流量調整用の「絞り弁－Ｘ214」を推奨いたします。
スピードコントローラをエアブローの流量制御に使用する場合には、エアブロー側が流量調整方向となるようご注意ください。
絞り弁品番は、「AS∗∗(F)-∗-(∗)-X214」になります。
適応スピードコントローラは、ASカタログの型式表示方法の「オーダーメイド仕様」をご確認ください。
・スピードコントローラはアクチュエータ（シリンダ等)に取り付けてアクチュエータの速度制御に使用します。
内部構造はチェック弁としてリップパッキンを使用し、一方向のみの流量調整となります。
・絞り弁は配管内での流量制御に使用します。
内部構造はＯリングを使用し、固定絞りによる両方向の流量調整となります。
スピードコントローラはエアブローとしても使用可能ですが、流量調整用の「絞り弁－Ｘ214」を推奨いたします。
スピードコントローラをエアブローの流量制御に使用する場合には、エアブロー側が流量調整方向となるようご注意ください。
絞り弁品番は、「AS∗∗(F)-∗-(∗)-X214」になります。
適応スピードコントローラは、ASカタログの型式表示方法の「オーダーメイド仕様」をご確認ください。
Qスピードコントロ－ラで高温用・低温用はありますか？
A
"あります。金属製標準タイプ スピードコントローラ：インラインタイプ「ASシリーズ」でご用意しております。
【高温仕様】 AS□-□-H ⇒ -5℃～80℃
例）AS2000-□-H、AS3000-□-H、AS4000-□-H、AS420-□-H、AS500-06-H、AS600-10-Hなど
【低温仕様】 AS□-□-L ⇒ -30℃～60℃
例）AS3000-□-Ｌ、AS4000-□-Ｌ、AS5000-□-L、AS420-□-L、AS500-06-L、AS600-10-Lなど
※特注品で ～150℃までの高温仕様（-X221）があります。
対応機種：AS3000-∗∗-221, AS4000-∗∗-X221, AS5000-∗∗-X221"
【高温仕様】 AS□-□-H ⇒ -5℃～80℃
例）AS2000-□-H、AS3000-□-H、AS4000-□-H、AS420-□-H、AS500-06-H、AS600-10-Hなど
【低温仕様】 AS□-□-L ⇒ -30℃～60℃
例）AS3000-□-Ｌ、AS4000-□-Ｌ、AS5000-□-L、AS420-□-L、AS500-06-L、AS600-10-Lなど
※特注品で ～150℃までの高温仕様（-X221）があります。
対応機種：AS3000-∗∗-221, AS4000-∗∗-X221, AS5000-∗∗-X221"
