商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

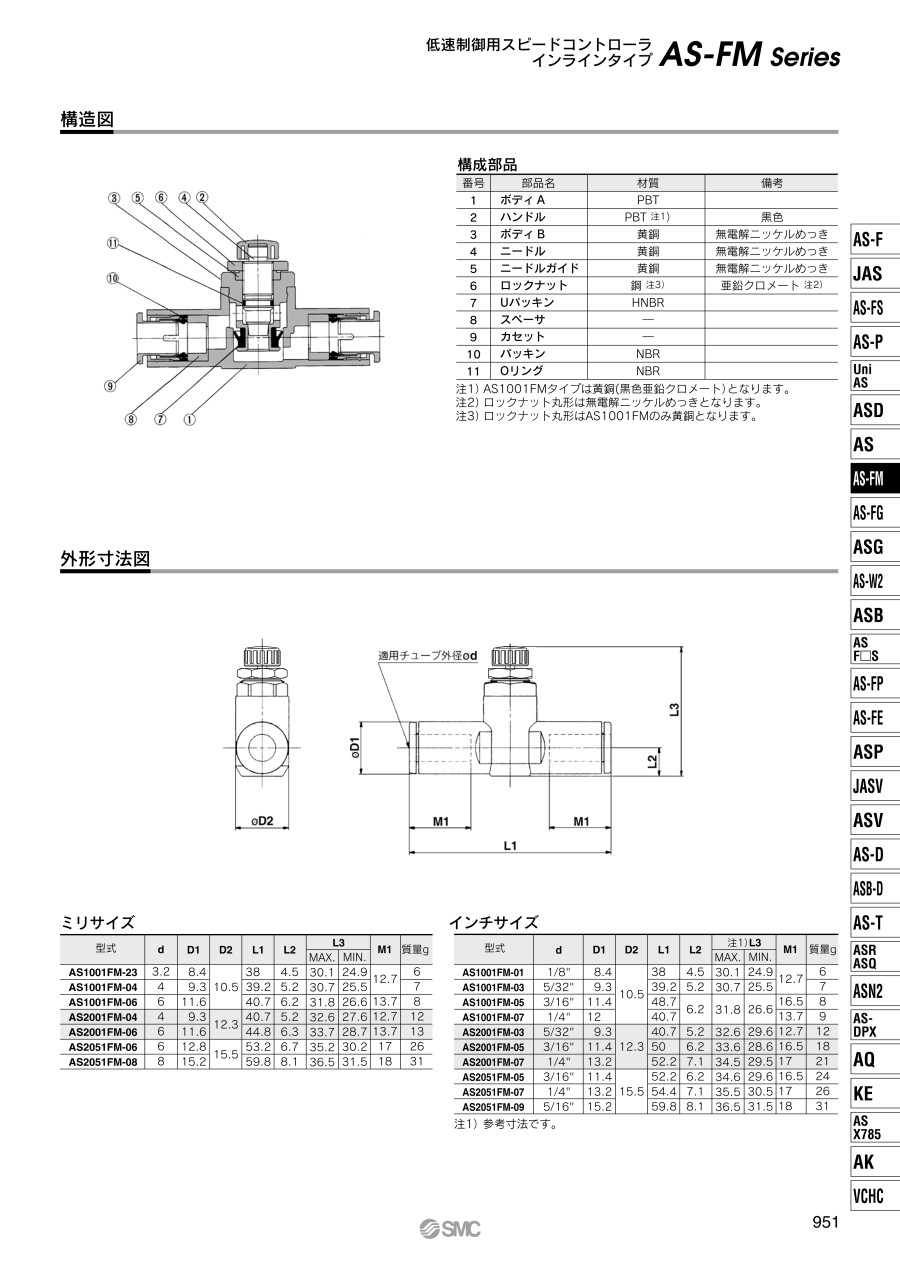

構造図

番号	部品名	材質	備考
1	ボディ A	PBT	-
2	ハンドル	PBT^注1）	黒色
3	ボディ B	黄銅	無電解ニッケルめっき
4	ニードル	黄銅	無電解ニッケルめっき
5	ニードルガイド	黄銅	無電解ニッケルめっき
6	ロックナット	鋼^注3）	亜鉛クロメート^注2）
7	Uパッキン	HNBR	-
8	スペーサ	-	-
9	カセット	-	-
10	パッキン	NBR	-
11	Oリング	NBR	-

注1）AS1001FMタイプは黄銅（黒色亜鉛クロメート）となります。
注2）ロックナット丸形は無電解ニッケルめっきとなります。
注3）ロックナット丸形はAS1001FMのみ黄銅となります。

型式

型式	適用チューブ外径
	ミリサイズ				インチサイズ
	3.2	4	6	8	1/8"	5/32"	3/16"	1/4"	5/16"
AS1001FM	●	●	●	-	●	●	●	●	-
AS2001FM	-	●	●	-	-	●	●	●	-
AS2051FM	-	-	●	●	-	-	●	●	●

製品仕様

使用流体	空気
保証耐圧力	1.5MPa
最高使用圧力	1MPa
最低使用圧力	0.1MPa
周囲温度および使用流体温度	-5～60℃（凍結なきこと）
^注1）適用チューブ材質	ナイロン、ソフトナイロン、ポリウレタン

注1）ソフトナイロン・ポリウレタンは最高使用圧力にご注意ください。
注2）黄銅部品はすべて無電解ニッケルめっきとなります。M5タイプのハンドルは黒色亜鉛クロメートとなります。

流量および音速コンダクタンス

型式		AS1001FM	AS2001FM		AS2051FM
チューブ外径	ミリサイズ	φ3.2, φ4, φ6	φ4	φ6	φ6	φ8
チューブ外径	インチサイズ	φ1/8", φ5/32", φ3/16" φ1/4"	φ5/32"	φ3/16", φ1/4"	φ3/16"	φ1/4", φ5/16"
制御流れ	流量 L/min（ANR）	7	12		38
	音速コンダクタンスdm³/（s・bar）	0.02	0.04		0.12
	臨界圧力比	0.2	0.2		0.2
自由流れ	流量 L/min（ANR）	100	130	230	290	460
	音速コンダクタンスdm³/（s・bar）	0.3	0.4	0.7	0.9	1.4
	臨界圧力比	0.25

注）流量は圧力0.5MPa、温度20℃の値です。

性能情報・試験情報

ニードル弁／流量特性（注・流量特性は代表値となります。）

AS1001FM

AS2001FM

AS2051FM

※上記以外の情報につきましてはデジタルカタログをご覧ください。

型番リスト

表示件数

型番

ロックナットオプション

適用チューブ外径ミリサイズ

(mm)

適用チューブ外径インチサイズ

(inch)

ボデイサイズ

オーダーメイド仕様

最小発注数量

ロックナット六角	4	-	M5基準	なし	1個
ロックナット六角	4	-	1/8基準	なし	1個
ロックナット六角	-	1/8	M5基準	なし	1個
ロックナット六角	-	5/32	M5基準	なし	1個
ロックナット六角	4	-	M5基準	なし	1個
ロックナット丸形	4	-	M5基準	なし	1個
ロックナット六角	4	-	M5基準	絞り弁(チェック弁なし)	1個
ロックナット六角	6	-	M5基準	なし	1個
ロックナット丸形	6	-	M5基準	なし	1個
ロックナット六角	6	-	M5基準	絞り弁(チェック弁なし)	1個
ロックナット六角	-	1/4	M5基準	なし	1個
ロックナット六角	3.2	-	M5基準	なし	1個
ロックナット丸形	3.2	-	M5基準	なし	1個
ロックナット六角	-	5/32	1/8基準	なし	1個
ロックナット六角	4	-	1/8基準	なし	1個
ロックナット丸形	4	-	1/8基準	なし	1個
ロックナット六角	6	-	1/8基準	なし	1個
ロックナット丸形	6	-	1/8基準	なし	1個
ロックナット六角	-	1/4	1/8基準	なし	1個
ロックナット六角	6	-	1/4基準	なし	1個
ロックナット丸形	6	-	1/4基準	なし	1個
ロックナット丸形	6	-	1/4基準	絞り弁(チェック弁なし)	1個
ロックナット六角	-	1/4	1/4基準	なし	1個
ロックナット六角	-	1/4	1/4基準	ノングリース(シール材フッ素コーティング)+絞り弁(チェック弁なし)	1個
ロックナット丸形	-	1/4	1/4基準	ノングリース(シール材フッ素コーティング)+絞り弁(チェック弁なし)	1個
ロックナット六角	8	-	1/4基準	なし	1個
ロックナット丸形	8	-	1/4基準	なし	1個
ロックナット六角	8	-	1/4基準	ノングリース(シール材フッ素コーティング)+絞り弁(チェック弁なし)	1個

通常単価(税別) (税込単価)	通常出荷日

1,691円 ( 1,860円 )	在庫品1日目当日出荷可能
1,826円 ( 2,009円 )	在庫品1日目当日出荷可能
1,236円 ( 1,360円 )	7日目
1,355円 ( 1,491円 )	6日目
1,356円 ( 1,492円 )	在庫品1日目当日出荷可能
1,568円 ( 1,725円 )	在庫品1日目当日出荷可能
2,007円 ( 2,208円 )	在庫品1日目当日出荷可能
1,356円 ( 1,492円 )	在庫品1日目当日出荷可能
1,356円 ( 1,492円 )	在庫品1日目当日出荷可能
1,688円 ( 1,857円 )	在庫品1日目当日出荷可能
1,191円 ( 1,310円 )	6日目
1,587円 ( 1,746円 )	在庫品1日目当日出荷可能
1,838円 ( 2,022円 )	在庫品1日目当日出荷可能
1,915円 ( 2,107円 )	11日目
1,828円 ( 2,011円 )	在庫品1日目当日出荷可能
1,915円 ( 2,107円 )	7日目
1,833円 ( 2,016円 )	在庫品1日目当日出荷可能
2,324円 ( 2,556円 )	在庫品1日目当日出荷可能
1,915円 ( 2,107円 )	6日目
1,812円 ( 1,993円 )	在庫品1日目当日出荷可能
2,209円 ( 2,430円 )	在庫品1日目当日出荷可能
2,279円 ( 2,507円 )	在庫品1日目当日出荷可能
2,107円 ( 2,318円 )	6日目
2,547円 ( 2,802円 )	6日目
2,676円 ( 2,944円 )	9日目
2,097円 ( 2,307円 )	在庫品1日目当日出荷可能
2,556円 ( 2,812円 )	在庫品1日目当日出荷可能
2,945円 ( 3,240円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
10～50mm/secの低速制御に最適。

【10-シリーズクリーンシリーズ】
・クリーン環境に対応。
・クリーンルーム内への発塵を防止。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
ナイロンチューブ T・TIAシリーズ
本商品に適合するナイロンチューブとなります。スピードコントローラとあわせて検討可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

低速制御用スピードコントローラインラインタイプ AS-FMシリーズのレビュー

5平均満足度：5.02件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

コントロール

満足度：5.02019/11/04

低速タイプで安かったので購入を決めました。特に問題なく作動両行です。

0人が参考にしています。

低速制御が必要なエアー配管に使用

満足度：5.02018/12/26

低速制御が必要なエアー配管にて使用しています。大半は、エルボタイプを使用しますが、必要に応じ適宜こちらの商品を利用してい...もっと読む

0人が参考にしています。

2件全て見る

よくあるご質問（FAQ）

Qスピードコントローラのメータインとメータアウトの違いと使い分けを知りたい。

【メータアウト制御】
　シリンダの駆動時にシリンダからの排気流量を制御し、シリンダの速度を調整する制御方式です。
　「特徴と動作」
　・調整しやすい。
　・負荷変動に対して速度が安定する。
　・垂直方向でも制御できる。
　・排気側の圧縮空気がないと制御できない。（シリンダの飛び出し現象の発生）

【メータイン制御】
　シリンダの駆動時にシリンダへの供給流量を制御し、シリンダの速度を調整する制御方式です。
　「特徴と動作」
　・排気条件に左右されない（飛び出し現象発生の抑制）
　・動き出しが早い。
　・負荷変動に弱い。
　・外力や負荷の慣性力の作用を受けやすく,垂直方向の制御が難しい。
　・エアクッションが使用しにくい。

Qスピードコントローラと絞り弁の違いは何ですか？
またエアブローの流量調整にスピードコントローラを使用できますか？

速度制御弁と流量調整弁の違いです。
・スピードコントローラはアクチュエータ（シリンダ等)に取り付けてアクチュエータの速度制御に使用します。
　内部構造はチェック弁としてリップパッキンを使用し、一方向のみの流量調整となります。
・絞り弁は配管内での流量制御に使用します。
　内部構造はＯリングを使用し、固定絞りによる両方向の流量調整となります。
スピードコントローラはエアブローとしても使用可能ですが、流量調整用の「絞り弁－Ｘ214」を推奨いたします。
スピードコントローラをエアブローの流量制御に使用する場合には、エアブロー側が流量調整方向となるようご注意ください。
絞り弁品番は、「AS∗∗(F)-∗-(∗)-X214」になります。
適応スピードコントローラは、ASカタログの型式表示方法の「オーダーメイド仕様」をご確認ください。

Qスピードコントロ－ラで高温用・低温用はありますか？

"あります。金属製標準タイプスピードコントローラ：インラインタイプ「ASシリーズ」でご用意しております。
【高温仕様】 AS□-□-H　⇒　-5℃～80℃
　例）AS2000-□-H、AS3000-□-H、AS4000-□-H、AS420-□-H、AS500-06-H、AS600-10-Hなど
【低温仕様】 AS□-□-L　⇒　-30℃～60℃
　例）AS3000-□-Ｌ、AS4000-□-Ｌ、AS5000-□-L、AS420-□-L、AS500-06-L、AS600-10-Lなど
※特注品で～150℃までの高温仕様（-X221）があります。
　対応機種：AS3000-∗∗-221, AS4000-∗∗-X221, AS5000-∗∗-X221"
