■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

取り扱い説明書はこちら

未確定：候補が11型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

単位：mm

AS12□0M

低速制御用スピードコントローラ標準タイプ（金属ボディ） AS-Mシリーズ:関連画像

AS22□0M-□ 01／02

製品仕様

型番		AS12□0M		AS22□0M-□01		AS22□0M-□02
管接続口径	シリンダ側	M5×0.8	10-32UNF	R1/8	NPT1/8	R1/4	NPT1/4
管接続口径	チューブ側	M5×0.8	10-32UNF	Rc1/8	NPT1/8	Rc1/4	NPT1/4
使用流体		空気
保証耐圧力		1.5MPa
最高使用圧力		1.0MPa
最低使用圧力		0.1MPa
周囲温度および使用流体温度		-5～+60℃（凍結なきこと）
オプション		ロックナット丸形		シール付、ロックナット丸形
質量g		11.5		36		74
制御流れ	流量 L/min(ANR）	7		12		38
	音速コンダクタンス dm³/（s・bar）	0.02		0.04		0.12
	臨界圧力比	0.2		0.25		0.3
自由流れ	流量 L/min(ANR）	105		280		420
	音速コンダクタンス dm³/（s・bar）	0.32		0.86		1.3
	臨界圧力比	0.4		0.2		0.3

注1）流量は圧力0.5MPa、温度20℃の値です。
注2）メータアウト形、メータイン形の外観識別
ロックナットで識別します。
メータアウト形は亜鉛クロメート（ロックナット丸形は無電解ニッケルめっき）、メータイン形は黒色亜鉛クロメートとなっています。
注3）黄銅部品はすべて無電解ニッケルめっきとなります。
ハンドルは黒色亜鉛クロメートとなります。

構造

メータアウトタイプ（AS1200M）

メータアウトタイプ（AS2200M）

番号	部品名	材質	備考
1	ボディ A	亜鉛合金	クロメート処理
2	ハンドル	黄銅	黒色亜鉛クロメート
3	ボディ B	黄銅	無電解ニッケルめっき
4	ニードル	黄銅	無電解ニッケルめっき
5	ニードルガイド	黄銅	無電解ニッケルめっき
6	シートリング	黄銅	無電解ニッケルめっき
7	ロックナット	鋼^注1）	メータアウト	亜鉛クロメート^注2）
7	ロックナット	鋼^注1）	メータイン	黒色亜鉛クロメート
8	Uパッキン	HNBR	-
9	ブッシュ	PBT	-
10	Oリング	NBR	-
11	Oリング	NBR	-
12	Oリング	NBR	-
13	Oリング	NBR	-
14	ガスケット	NBR／ステンレス	-

注1）ロックナットオプション-J（丸形）の材質は、黄銅となります。ただし、AS22□0Mのみ鋼となります。
注2）ロックナットオプション-J（丸形）の表面処理は、無電解ニッケルめっきとなります。

メータインタイプ（AS1210M）

メータインタイプ（AS2210M）

規格表

単位：mm

型番	T1	T2	H	L1	注1）L2		L3	D1	D2	注2）A
型番	T1	T2	H	L1	MAX.	MIN.	L3	D1	D2	MAX.	MIN.
AS12□0M-M5	M5×0.8		8	10	33.2	28.2	10.3	9	9	29.8	24.8
AS12□0M-U10/32	10-32UNF		8	10	33.2	28.2	10.3	9	9	29.8	24.8
AS22□0M-01	R1/8	Rc1/8	12	18	35.5	30.5	13.2	14.3	14.6	32.4	27.4
AS22□0M-N01	NPT1/8		12.7	18	35.5	30.5	13.2	14.3	14.6	32.4	27.4
AS22□0M-02	R1/4	Rc1/4	17	27.2	39.4	35.4	17.5	18	19.5	34.9	29.9
AS22□0M-N02	NPT1/4		17.5	27.2	39.4	35.4	17.5	18	19.5	34.9	29.9

注1）参考寸法です。
注2）R、NPTねじのねじ込み後の寸法。

商品特長詳細

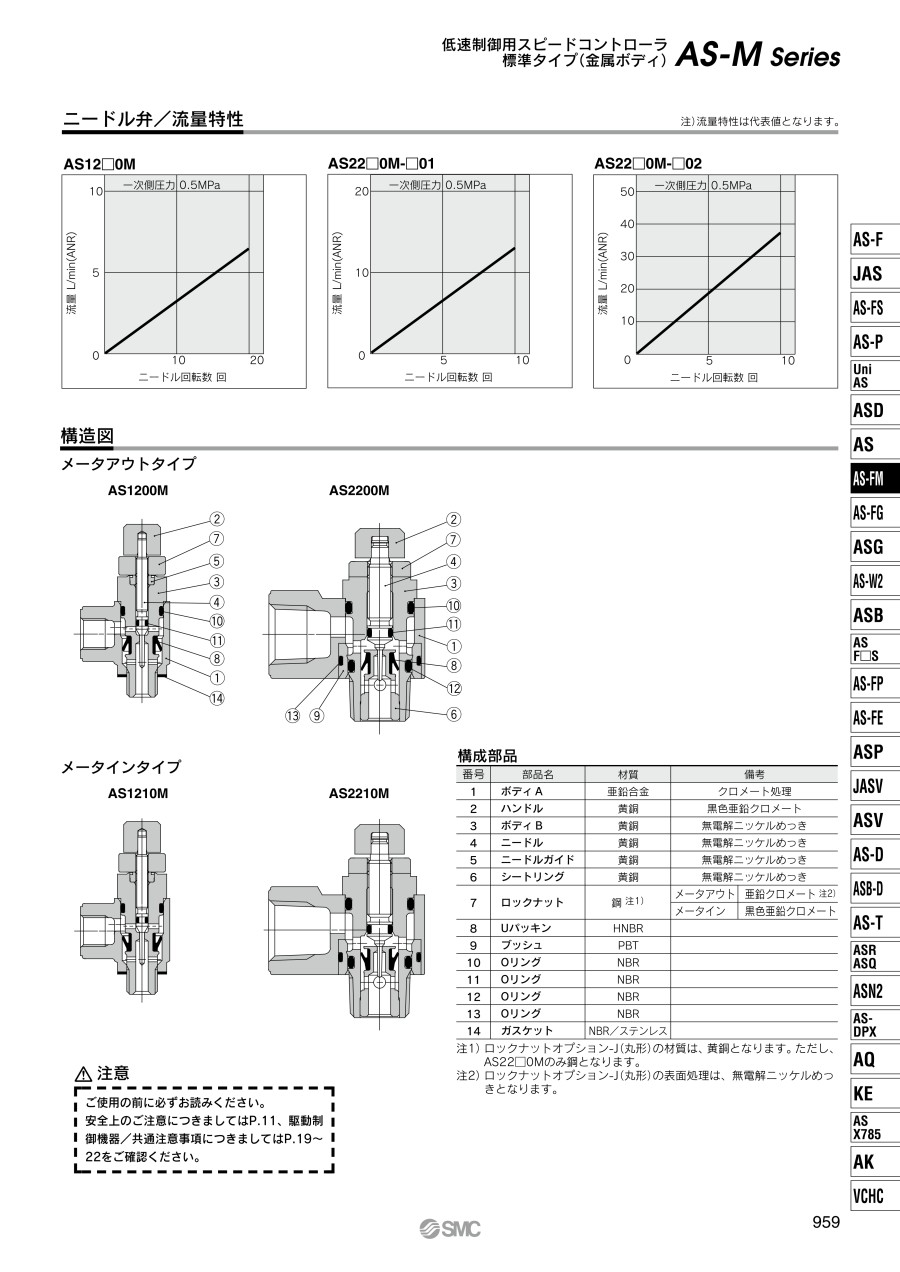

ニードル弁／流量特性

（注・流量特性は代表値となります。）

AS12□0M

AS22□0M-□01

AS22□0M-□02

注意・禁止事項

※上記以外の情報につきましてはカタログをご覧ください。

型番リスト

表示件数

型番

制御方式	ロックナットオプション	接続口径	オプション	ねじの種類シリンダ側	ねじの種類チューブ側	ボデイサイズ	最小発注数量

メータイン	ロックナット六角	1/8	なし	R	Rc	1/8,1/4基準	1個
メータアウト	ロックナット六角	5×0.8	なし	M	M	M5基準	1個
メータアウト	ロックナット丸形	5×0.8	なし	M	M	M5基準	1個
メータイン	ロックナット六角	5×0.8	なし	M	M	M5基準	1個
メータアウト	ロックナット六角	1/8	なし	R	Rc	1/8,1/4基準	1個
メータアウト	ロックナット丸形	1/8	なし	R	Rc	1/8,1/4基準	1個
メータアウト	ロックナット六角	1/8	シール付	R	Rc	1/8,1/4基準	1個
メータアウト	ロックナット六角	1/4	なし	R	Rc	1/8,1/4基準	1個
メータアウト	ロックナット六角	1/4	シール付	R	Rc	1/8,1/4基準	1個
メータイン	ロックナット六角	1/8	シール付	R	Rc	1/8,1/4基準	1個
メータイン	ロックナット六角	1/4	シール付	R	Rc	1/8,1/4基準	1個

通常単価(税別) (税込単価)	通常出荷日

2,709円 ( 2,980円 )	在庫品1日目当日出荷可能
2,074円 ( 2,281円 )	在庫品1日目当日出荷可能
1,708円 ( 1,879円 )	在庫品1日目当日出荷可能
2,074円 ( 2,281円 )	在庫品1日目当日出荷可能
2,503円 ( 2,753円 )	在庫品1日目当日出荷可能
2,163円 ( 2,379円 )	5日目
2,198円 ( 2,418円 )	5日目
2,163円 ( 2,379円 )	5日目
2,286円 ( 2,515円 )	9日目
2,286円 ( 2,515円 )	5日目
2,076円 ( 2,284円 )	19日目

詳細情報

基本情報

基本情報

SMC社のスピードコントローラ。
【特長】
・10～50mm/secの低速制御に最適

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
低速制御用スピードコントローラワンタッチ管継手付（樹脂ボディ） AS-FMシリーズ
低速制御用スピードコントローラ、ワンタッチ管継手付（樹脂ボティ）、AS-FMシリーズです。特長として10～50mm／secの低速制御に適応、作業ストロークを低速、復帰ストロークを高速起動となります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

低速制御用スピードコントローラ標準タイプ（金属ボディ） AS-Mシリーズのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qスピードコントローラのメータインとメータアウトの違いと使い分けを知りたい。

【メータアウト制御】
　シリンダの駆動時にシリンダからの排気流量を制御し、シリンダの速度を調整する制御方式です。
　「特徴と動作」
　・調整しやすい。
　・負荷変動に対して速度が安定する。
　・垂直方向でも制御できる。
　・排気側の圧縮空気がないと制御できない。（シリンダの飛び出し現象の発生）

【メータイン制御】
　シリンダの駆動時にシリンダへの供給流量を制御し、シリンダの速度を調整する制御方式です。
　「特徴と動作」
　・排気条件に左右されない（飛び出し現象発生の抑制）
　・動き出しが早い。
　・負荷変動に弱い。
　・外力や負荷の慣性力の作用を受けやすく,垂直方向の制御が難しい。
　・エアクッションが使用しにくい。

Qスピードコントローラと絞り弁の違いは何ですか？
またエアブローの流量調整にスピードコントローラを使用できますか？

速度制御弁と流量調整弁の違いです。
・スピードコントローラはアクチュエータ（シリンダ等)に取り付けてアクチュエータの速度制御に使用します。
　内部構造はチェック弁としてリップパッキンを使用し、一方向のみの流量調整となります。
・絞り弁は配管内での流量制御に使用します。
　内部構造はＯリングを使用し、固定絞りによる両方向の流量調整となります。
スピードコントローラはエアブローとしても使用可能ですが、流量調整用の「絞り弁－Ｘ214」を推奨いたします。
スピードコントローラをエアブローの流量制御に使用する場合には、エアブロー側が流量調整方向となるようご注意ください。
絞り弁品番は、「AS∗∗(F)-∗-(∗)-X214」になります。
適応スピードコントローラは、ASカタログの型式表示方法の「オーダーメイド仕様」をご確認ください。

Qスピードコントロ－ラで高温用・低温用はありますか？

"あります。金属製標準タイプスピードコントローラ：インラインタイプ「ASシリーズ」でご用意しております。
【高温仕様】 AS□-□-H　⇒　-5℃～80℃
　例）AS2000-□-H、AS3000-□-H、AS4000-□-H、AS420-□-H、AS500-06-H、AS600-10-Hなど
【低温仕様】 AS□-□-L　⇒　-30℃～60℃
　例）AS3000-□-Ｌ、AS4000-□-Ｌ、AS5000-□-L、AS420-□-L、AS500-06-L、AS600-10-Lなど
※特注品で～150℃までの高温仕様（-X221）があります。
　対応機種：AS3000-∗∗-221, AS4000-∗∗-X221, AS5000-∗∗-X221"
