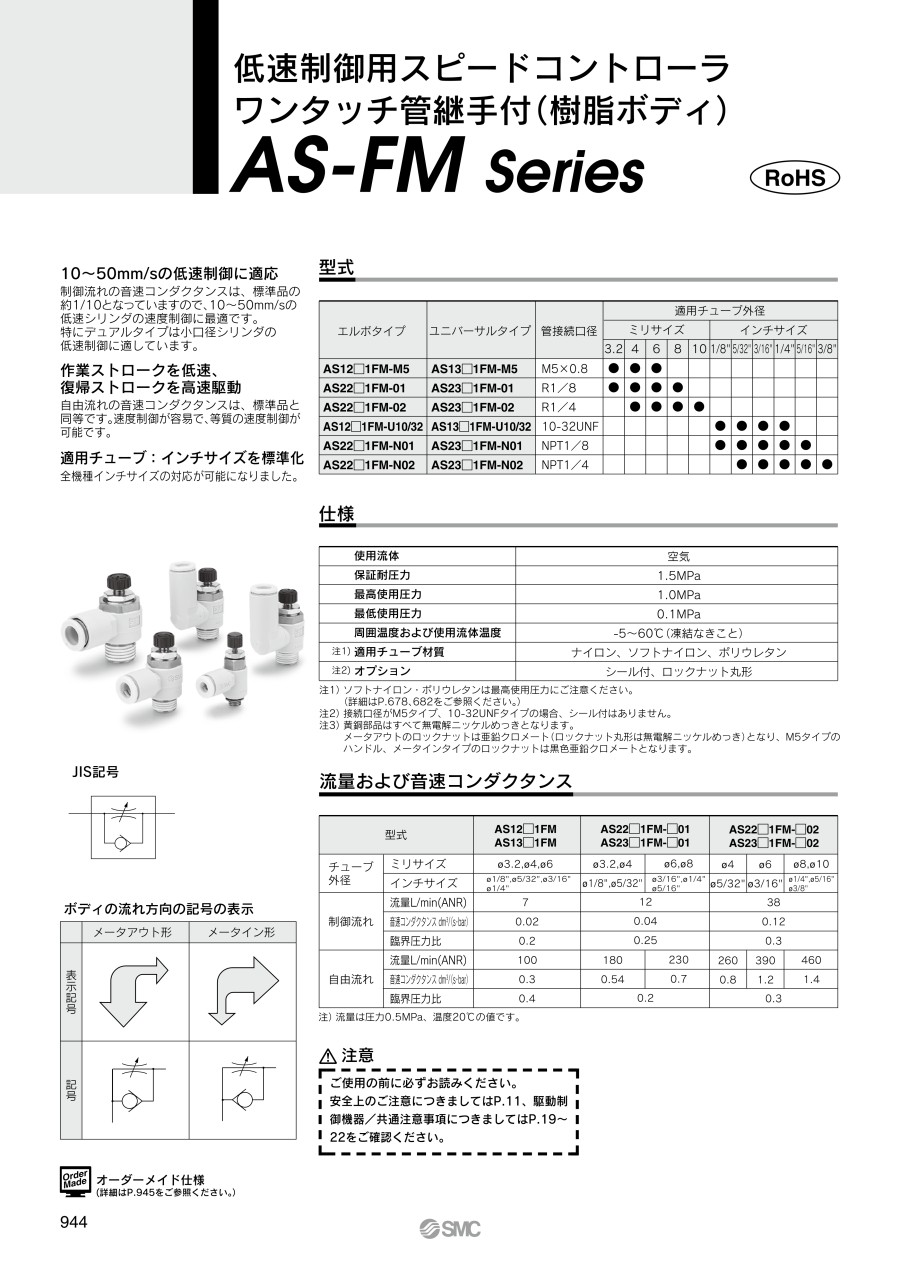

低速制御用スピードコントローラ ワンタッチ管継手付（樹脂ボディ） AS-FMシリーズ
- 通常単価(税別)
- 1,149円～1,959円
- 税込単価
- 1,264円～2,155円
【特長】・10～50mm/secの低速制御に適応。・作業ストロークを低速、復帰...
詳細情報を確認する- 接続部の種類
- おねじ+ワンタッチ継手
- 本体材質
- PBT
- ねじ部材質
- 黄銅＋無電解ニッケルめっき
- ツマミの種類
- 樹脂
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
未確定：候補が63型番あります。
商品情報
製品仕様
型番
| エルボタイプ | ユニバーサルタイプ | 管接続口径 | 適用チューブ外径 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ミリサイズ | インチサイズ | ||||||||||||
| 3.2 | 4 | 6 | 8 | 10 | 1/8" | 5/32" | 3/16" | 1/4" | 5/16" | 3/8" | |||
| AS12□1FM-M5 | AS13□1FM-M5 | M5×0.8 | ● | ● | ● | - | - | - | - | - | - | - | - |
| AS22□1FM-01 | AS23□1FM-01 | R1/8 | ● | ● | ● | ● | - | - | - | - | - | - | - |
| AS22□1FM-02 | AS23□1FM-02 | R1/4 | - | ● | ● | ● | ● | - | - | - | - | - | - |
| AS12□1FM-U10/32 | AS13□1FM-U10/32 | 10-32UNF | - | - | - | - | - | ● | ● | ● | ● | - | - |
| AS22□1FM-N01 | AS23□1FM-N01 | NPT1/8 | - | - | - | - | - | ● | ● | ● | ● | ● | - |
| AS22□1FM-N02 | AS23□1FM-N02 | NPT1/4 | - | - | - | - | - | - | ● | ● | ● | ● | ● |
製品仕様
| 使用流体 | 空気 |
|---|---|
| 保証耐圧力 | 1.5MPa |
| 最高使用圧力 | 1.0MPa |
| 最低使用圧力 | 0.1MPa |
| 周囲温度および使用流体温度 | -5～+60℃（凍結なきこと） |
| 注1）適用チューブ材質 | ナイロン、ソフトナイロン、ポリウレタン |
| 注2）オプション | シール付、ロックナット丸形 |
注1）ソフトナイロン・ポリウレタンは最高使用圧力にご注意ください。
注2）接続口径がM5タイプ、10-32UNFタイプの場合、シール付きはありません。
注3）黄銅部品はすべて無電解ニッケルめっきとなります。メータアウトのロックナットは亜鉛クロメート（ロックナット丸形は無電解ニッケルめっき）となり、M5タイプのハンドル、メータインタイプのロックナットは黒色亜鉛クロメートとなります。
流量および音速コンダクタンス
| 型番 | AS12□1FM AS13□1FM | AS22□1FM-□01 AS23□1FM-□01 | AS22□1FM-□02 AS23□1FM-□02 | ||||
|---|---|---|---|---|---|---|---|
| チューブ外径 | ミリサイズ | φ3.2,φ4,φ6 | φ3.2,φ4 | φ6,φ8 | φ4 | φ6 | φ8,φ10 |
| インチサイズ | φ1/8",φ5/32",φ3/16" φ1/4" | φ1/8",φ5/32" | φ3/16",φ1/4" φ5/16" | φ5/32" | φ3/16" | φ1/4",φ5/16" φ3/8" | |
| 制御流れ | 流量L/min（ANR） | 7 | 12 | 38 | |||
| 音速コンダクタンス dm3/（s・bar） | 0.02 | 0.04 | 0.12 | ||||
| 臨界圧力比 | 0.2 | 0.25 | 0.3 | ||||
| 自由流れ | 流量L/min（ANR） | 100 | 180 | 230 | 260 | 390 | 460 |
| 音速コンダクタンス dm3/（s・bar） | 0.3 | 0.54 | 0.7 | 0.8 | 1.2 | 1.4 | |
| 臨界圧力比 | 0.4 | 0.2 | 0.3 | ||||
注）流量は圧力0.5MPa、温度20℃の値です。
構造図／エルボタイプ
メータアウトタイプ（M5タイプ・U10/32タイプ）
メータインタイプ（M5タイプ）
メータインタイプ（U10/32タイプ）
| 番号 | 部品名 | 材質 | 備考 | |
|---|---|---|---|---|
| 1 | ボディ A | PBT | 白色 | |
| 2 | ハンドル | PBT | 黒色注1） | |
| 3 | ボディ B | 黄銅 | 無電解ニッケルめっき | |
| 4 | ニードル | 黄銅 | 無電解ニッケルめっき | |
| 5 | ニードルガイド | 黄銅 | 無電解ニッケルめっき、M5タイプのみ | |
| 6 | シートリング | 黄銅 | 無電解ニッケルめっき | |
| 7 | ロックナット | 鋼注2） | メータアウト | 亜鉛クロメート注3） |
| メータイン | 黒色亜鉛クロメート | |||
| 8 | Uパッキン | HNBR | - | |
| 9 | カセット | - | - | |
| 10 | パッキン | NBR | - | |
| 11 | Oリング | NBR | - | |
| 12 | Oリング | NBR | - | |
| 13 | Oリング | NBR | - | |
| 14 | ガスケット | NBR・ステンレス | M5タイプのみ | |
注1）M5タイプ、U10/32タイプは黄銅の黒色亜鉛クロメートとなります。
注2）ロックナットオプション-J（丸形）の材質は黄銅となります。ただし、AS22□1FMのみ鋼となります。
注3）ロックナットオプション-J（丸形）の表面処理は無電解ニッケルめっきとなります。
構造図／ユニバーサルタイプ
メータアウトタイプ（M5タイプ・U10/32タイプ）
メータインタイプ（M5タイプ）
メータインタイプ（U10/32タイプ）
| 番号 | 部品名 | 材質 | 備考 | |
|---|---|---|---|---|
| 1 | ボディ A | PBT | 白色 | |
| 2 | エルボボディ | PBT | 白色 | |
| 3 | ハンドル | PBT | 黒色注1） | |
| 4 | ボディ B | 黄銅 | 無電解ニッケルめっき | |
| 5 | ニードル | 黄銅 | 無電解ニッケルめっき | |
| 6 | ニードルガイド | 黄銅 | 無電解ニッケルめっき、M5タイプのみ | |
| 7 | シートリング | 黄銅 | 無電解ニッケルめっき | |
| 8 | ロックナット | 鋼注2） | メータアウト | 亜鉛クロメート注3） |
| メータイン | 黒色亜鉛クロメート | |||
| 9 | Uパッキン | HNBR | - | |
| 10 | カセット | - | - | |
| 11 | パッキン | NBR | - | |
| 12 | Oリング | NBR | - | |
| 13 | Oリング | NBR | - | |
| 14 | Oリング | NBR | - | |
| 15 | Oリング | NBR | - | |
| 16 | スペーサ | - | M5タイプのみ | |
| 17 | ガスケット | NBR・ステンレス | - | |
注1）M5タイプ、U10/32タイプは黄銅の黒色亜鉛クロメートとなります。
注2）ロックナットオプション-J（丸形）の材質は黄銅となります。ただし、AS23□1FMのみ鋼となります。
注3）ロックナットオプション-J（丸形）の表面処理は無電解ニッケルめっきとなります。
注意・禁止事項
※上記以外の情報につきましてはカタログをご覧ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,334円 ( 1,467円 ) | 4日目 |
1,334円 ( 1,467円 ) | 在庫品1日目当日出荷可能 |
1,334円 ( 1,467円 ) | 6日目 |
1,334円 ( 1,467円 ) | 在庫品1日目当日出荷可能 |
1,334円 ( 1,467円 ) | 在庫品1日目当日出荷可能 |
1,330円 ( 1,463円 ) | 在庫品1日目当日出荷可能 |
1,838円 ( 2,022円 ) | 在庫品1日目当日出荷可能 |
1,334円 ( 1,467円 ) | 在庫品1日目当日出荷可能 |
1,334円 ( 1,467円 ) | 在庫品1日目当日出荷可能 |
1,170円 ( 1,287円 ) | 6日目 |
1,149円 ( 1,264円 ) | 5日目 |
1,153円 ( 1,268円 ) | 6日目 |
1,153円 ( 1,268円 ) | 5日目 |
1,393円 ( 1,532円 ) | 在庫品1日目当日出荷可能 |
1,334円 ( 1,467円 ) | 在庫品1日目当日出荷可能 |
1,334円 ( 1,467円 ) | 在庫品1日目当日出荷可能 |
1,149円 ( 1,264円 ) | 11日目 |
1,154円 ( 1,269円 ) | 在庫品1日目当日出荷可能 |
1,334円 ( 1,467円 ) | 在庫品1日目当日出荷可能 |
1,150円 ( 1,265円 ) | 在庫品1日目当日出荷可能 |
1,431円 ( 1,574円 ) | 6日目 |
1,463円 ( 1,609円 ) | 在庫品1日目当日出荷可能 |
1,205円 ( 1,326円 ) | 在庫品1日目当日出荷可能 |
1,687円 ( 1,856円 ) | 在庫品1日目当日出荷可能 |
1,355円 ( 1,491円 ) | 9日目 |
1,708円 ( 1,879円 ) | 在庫品1日目当日出荷可能 |
1,470円 ( 1,617円 ) | 在庫品1日目当日出荷可能 |
1,459円 ( 1,605円 ) | 在庫品1日目当日出荷可能 |
1,661円 ( 1,827円 ) | 在庫品1日目当日出荷可能 |
1,477円 ( 1,625円 ) | 在庫品1日目当日出荷可能 |
1,769円 ( 1,946円 ) | 在庫品1日目当日出荷可能 |
1,458円 ( 1,604円 ) | 5日目 |
1,708円 ( 1,879円 ) | 在庫品1日目当日出荷可能 |
1,576円 ( 1,734円 ) | 19日目 |
1,693円 ( 1,862円 ) | 6日目 |
1,585円 ( 1,744円 ) | 6日目 |
1,959円 ( 2,155円 ) | 在庫品1日目当日出荷可能 |
1,585円 ( 1,744円 ) | 5日目 |
1,959円 ( 2,155円 ) | 在庫品1日目当日出荷可能 |
1,693円 ( 1,862円 ) | 5日目 |
1,475円 ( 1,623円 ) | 5日目 |
1,576円 ( 1,734円 ) | 6日目 |
1,475円 ( 1,623円 ) | 6日目 |
1,458円 ( 1,604円 ) | 5日目 |
1,475円 ( 1,623円 ) | 6日目 |
1,951円 ( 2,146円 ) | 6日目 |
1,355円 ( 1,491円 ) | 19日目 |
1,475円 ( 1,623円 ) | 6日目 |
1,355円 ( 1,491円 ) | 7日目 |
1,769円 ( 1,946円 ) | 在庫品1日目当日出荷可能 |
1,468円 ( 1,615円 ) | 6日目 |
1,624円 ( 1,786円 ) | 在庫品1日目当日出荷可能 |
1,878円 ( 2,066円 ) | 在庫品1日目当日出荷可能 |
1,624円 ( 1,786円 ) | 5日目 |
1,468円 ( 1,615円 ) | 6日目 |
1,436円 ( 1,580円 ) | 在庫品1日目当日出荷可能 |
1,708円 ( 1,879円 ) | 在庫品1日目当日出荷可能 |
1,470円 ( 1,617円 ) | 在庫品1日目当日出荷可能 |
1,590円 ( 1,749円 ) | 6日目 |
1,533円 ( 1,686円 ) | 7日目 |
詳細情報
基本情報
【特長】
・10～50mm/secの低速制御に適応。
・作業ストロークを低速、復帰ストロークを高速起動。
・適用チューブ：インチサイズを標準化。
【10-シリーズ クリーンシリーズ】
・クリーン環境に対応。
・クリーンルーム内への発塵を防止。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
商品担当おすすめ
低速制御用スピードコントローラ ワンタッチ管継手付（樹脂ボディ） AS-FMシリーズのレビュー
交換修理に使用しています
3
3.02023/11/08
社内の反復用エアーシリンダのロッド側のスピードコントローラが故障したので、交換修理に使用しています。今まで付いていた物と...もっと読む
0人が参考にしています。
エアシリンダの低速用スピコンに
3
3.02020/01/15
SMCのエアシリンダのスピード調整用に使用しました。エアシリンダをゆっくり動かしたい時には、この低速制御用スピコン（AS...もっと読む
0人が参考にしています。
生産設備シリンダーへのエアー供給配管に使用
5
5.02019/03/12
シリンダーのロケットスタート防止含め繊細なスピード調整を必要としたため、低速制御用のこちらの商品を採択しました。単動は、...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Qスピードコントローラのメータインとメータアウトの違いと使い分けを知りたい。
A
【メータアウト制御】
シリンダの駆動時にシリンダからの排気流量を制御し、シリンダの速度を調整する制御方式です。
「特徴と動作」
・調整しやすい。
・負荷変動に対して速度が安定する。
・垂直方向でも制御できる。
・排気側の圧縮空気がないと制御できない。（シリンダの飛び出し現象の発生）
【メータイン制御】
シリンダの駆動時にシリンダへの供給流量を制御し、シリンダの速度を調整する制御方式です。
「特徴と動作」
・排気条件に左右されない（飛び出し現象発生の抑制）
・動き出しが早い。
・負荷変動に弱い。
・外力や負荷の慣性力の作用を受けやすく,垂直方向の制御が難しい。
・エアクッションが使用しにくい。
シリンダの駆動時にシリンダからの排気流量を制御し、シリンダの速度を調整する制御方式です。
「特徴と動作」
・調整しやすい。
・負荷変動に対して速度が安定する。
・垂直方向でも制御できる。
・排気側の圧縮空気がないと制御できない。（シリンダの飛び出し現象の発生）
【メータイン制御】
シリンダの駆動時にシリンダへの供給流量を制御し、シリンダの速度を調整する制御方式です。
「特徴と動作」
・排気条件に左右されない（飛び出し現象発生の抑制）
・動き出しが早い。
・負荷変動に弱い。
・外力や負荷の慣性力の作用を受けやすく,垂直方向の制御が難しい。
・エアクッションが使用しにくい。
Qスピードコントローラと絞り弁の違いは何ですか？
またエアブローの流量調整にスピードコントローラを使用できますか？
またエアブローの流量調整にスピードコントローラを使用できますか？
A
速度制御弁と流量調整弁の違いです。
・スピードコントローラはアクチュエータ（シリンダ等)に取り付けてアクチュエータの速度制御に使用します。
内部構造はチェック弁としてリップパッキンを使用し、一方向のみの流量調整となります。
・絞り弁は配管内での流量制御に使用します。
内部構造はＯリングを使用し、固定絞りによる両方向の流量調整となります。
スピードコントローラはエアブローとしても使用可能ですが、流量調整用の「絞り弁－Ｘ214」を推奨いたします。
スピードコントローラをエアブローの流量制御に使用する場合には、エアブロー側が流量調整方向となるようご注意ください。
絞り弁品番は、「AS∗∗(F)-∗-(∗)-X214」になります。
適応スピードコントローラは、ASカタログの型式表示方法の「オーダーメイド仕様」をご確認ください。
・スピードコントローラはアクチュエータ（シリンダ等)に取り付けてアクチュエータの速度制御に使用します。
内部構造はチェック弁としてリップパッキンを使用し、一方向のみの流量調整となります。
・絞り弁は配管内での流量制御に使用します。
内部構造はＯリングを使用し、固定絞りによる両方向の流量調整となります。
スピードコントローラはエアブローとしても使用可能ですが、流量調整用の「絞り弁－Ｘ214」を推奨いたします。
スピードコントローラをエアブローの流量制御に使用する場合には、エアブロー側が流量調整方向となるようご注意ください。
絞り弁品番は、「AS∗∗(F)-∗-(∗)-X214」になります。
適応スピードコントローラは、ASカタログの型式表示方法の「オーダーメイド仕様」をご確認ください。
Qスピードコントロ－ラで高温用・低温用はありますか？
A
"あります。金属製標準タイプ スピードコントローラ：インラインタイプ「ASシリーズ」でご用意しております。
【高温仕様】 AS□-□-H ⇒ -5℃～80℃
例）AS2000-□-H、AS3000-□-H、AS4000-□-H、AS420-□-H、AS500-06-H、AS600-10-Hなど
【低温仕様】 AS□-□-L ⇒ -30℃～60℃
例）AS3000-□-Ｌ、AS4000-□-Ｌ、AS5000-□-L、AS420-□-L、AS500-06-L、AS600-10-Lなど
※特注品で ～150℃までの高温仕様（-X221）があります。
対応機種：AS3000-∗∗-221, AS4000-∗∗-X221, AS5000-∗∗-X221"
【高温仕様】 AS□-□-H ⇒ -5℃～80℃
例）AS2000-□-H、AS3000-□-H、AS4000-□-H、AS420-□-H、AS500-06-H、AS600-10-Hなど
【低温仕様】 AS□-□-L ⇒ -30℃～60℃
例）AS3000-□-Ｌ、AS4000-□-Ｌ、AS5000-□-L、AS420-□-L、AS500-06-L、AS600-10-Lなど
※特注品で ～150℃までの高温仕様（-X221）があります。
対応機種：AS3000-∗∗-221, AS4000-∗∗-X221, AS5000-∗∗-X221"
