商品情報
型番リスト
詳細情報

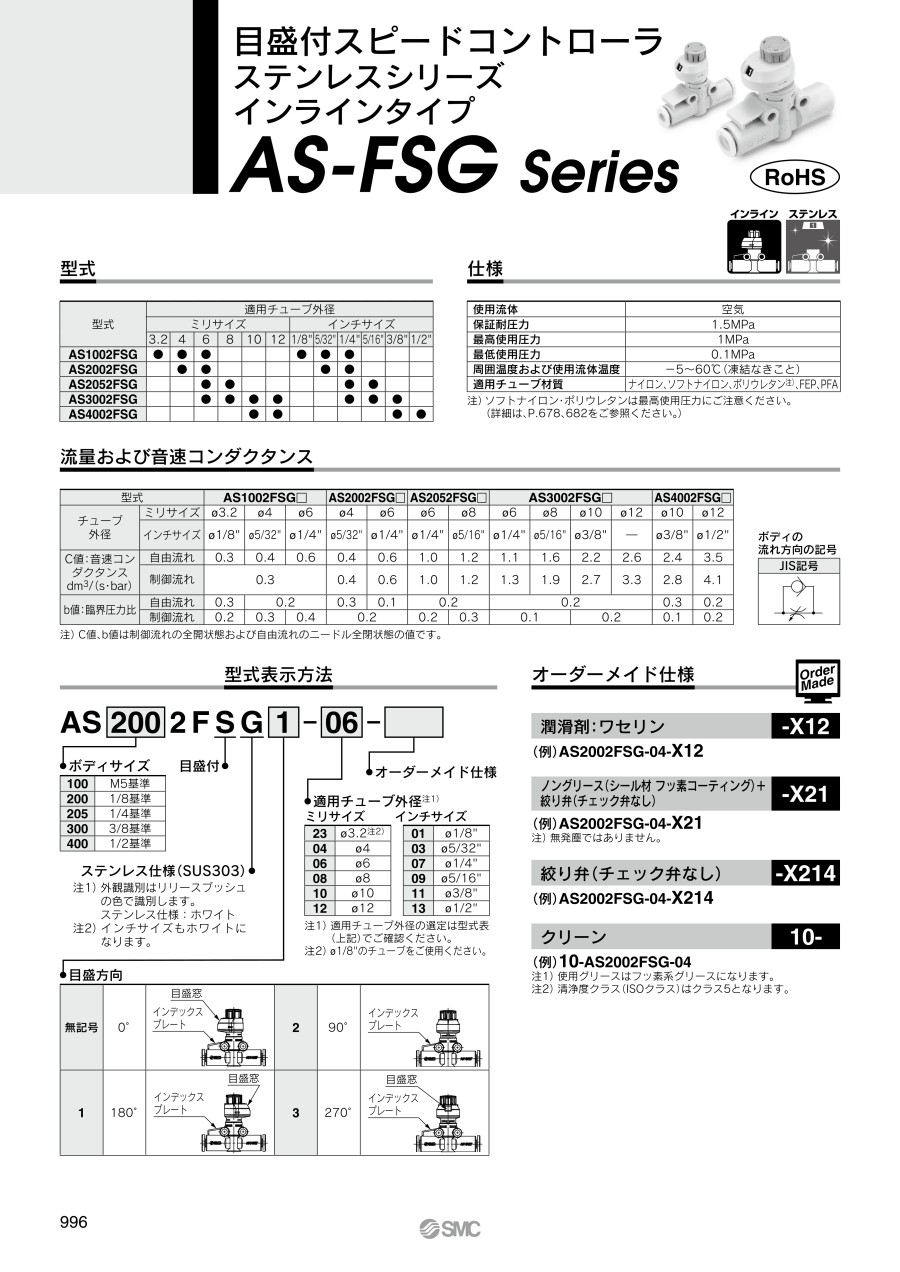

カタログ

商品情報

外形図

製品仕様

番号	名称	材質
1	ボディA	PBT
2	ハンドル	POM
3	ボディB	PBT
4	ニードル	PBT
5	ニードルガイド	ステンレス鋼
6	Uパッキン	HNBR
7	スペーサ	PBT^注）
8	カセット	-
9	パッキン	NBR
10	Oリング	NBR
11	Oリング	NBR
12	ボンネットA	POM
13	ボンネットB	POM
14	ギア	PPS
15	目盛ギア	POM
16	クリップ	ステンレス鋼

注）AS3002FS□-11、AS4002FS□-11、AS4002FS□-13はステンレス鋼となります。

型式

型式	適用チューブ外径
	ミリサイズ						インチサイズ
	3.2	4	6	8	10	12	1/8"	5/32"	1/4"	5/16"	3/8"	1/2"
AS1002FSG	●	●	●	-	-	-	●	●	●	-	-	-
AS2002FSG	-	●	●	-	-	-	-	●	●	-	-	-
AS2052FSG	-	-	●	●	-	-	-	-	●	●	-	-
AS3002FSG	-	-	●	●	●	●	-	-	●	●	●	-
AS4002FSG	-	-	-	-	●	●	-	-	-	-	●	●

製品仕様

使用流体	空気
保証耐圧力	1.5MPa
最高使用圧力	1MPa
最低使用圧力	0.1MPa
周囲温度および使用流体温度	-5～60℃（凍結なきこと）
適用チューブ材質	ナイロン、ソフトナイロン、ポリウレタン^注）、FEP、PFA

流量および音速コンダクタンス

型式		AS1002FSG□			AS2002FSG□		AS2052FSG□		AS3002FSG□				AS4002FSG□
チューブ外径	ミリサイズ	φ3.2	φ4	φ6	φ4	φ6	φ6	φ8	φ6	φ8	φ10	φ12	φ10	φ12
チューブ外径	インチサイズ	φ1/8"	φ5/32"	φ1/4"	φ5/32"	φ1/4"	φ1/4"	φ5/16"	φ1/4"	φ5/16"	φ3/8"	-	φ3/8"	φ1/2"
C値：音速コンダクタンス dm³/（s・bar）	自由流れ	0.3	0.4	0.6	0.4	0.6	1.0	1.2	1.1	1.6	2.2	2.6	2.4	3.5
C値：音速コンダクタンス dm³/（s・bar）	制御流れ	0.3			0.4	0.6	1.0	1.2	1.3	1.9	2.7	3.3	2.8	4.1
b値：臨界圧力比	自由流れ	0.3	0.2		0.3	0.1	0.2		0.2				0.3	0.2
b値：臨界圧力比	制御流れ	0.2	0.3	0.4	0.2		0.2	0.3	0.1		0.2		0.1	0.2

注意・禁止事項

使用上の注意

・ソフトナイロン、ポリウレタンは最高使用圧力にご注意ください。
・C値、b値は制御流れの全開状態および自由流れのニードル全閉状態の値です。

型番リスト

表示件数

型番

適用チューブ外径ミリサイズ

(mm)

適用チューブ外径インチサイズ

(inch)

ボデイサイズ

目盛窓方向

オーダーメイド仕様

最小発注数量

6	-	M5基準	0°	なし	1個
-	1/8	M5基準	180°	なし	1個
4	-	M5基準	180°	なし	1個
6	-	M5基準	180°	なし	1個
3.2	-	M5基準	180°	なし	1個
4	-	M5基準	90°	なし	1個
6	-	M5基準	90°	なし	1個
-	1/8	M5基準	0°	なし	1個
-	5/32	M5基準	0°	なし	1個
4	-	M5基準	0°	なし	1個
6	-	M5基準	0°	なし	1個
6	-	M5基準	0°	ノングリース（シール材フッ素コーティング）+絞り弁（チェック弁なし）	1個
3.2	-	M5基準	0°	なし	1個
6	-	1/8基準	180°	なし	2個
4	-	1/8基準	0°	なし	1個
6	-	1/8基準	0°	なし	1個
6	-	1/4基準	180°	なし	1個
8	-	1/4基準	180°	なし	1個
6	-	1/4基準	0°	なし	1個
8	-	1/4基準	0°	なし	1個
10	-	3/8基準	180°	なし	1個
8	-	3/8基準	90°	なし	1個
6	-	3/8基準	0°	なし	1個
8	-	3/8基準	0°	なし	1個
10	-	3/8基準	0°	なし	1個
12	-	3/8基準	0°	なし	1個

通常単価(税別) (税込単価)	通常出荷日

2,104円 ( 2,314円 )	在庫品1日目当日出荷可能
2,526円 ( 2,779円 )	6日目
2,431円 ( 2,674円 )	6日目
2,431円 ( 2,674円 )	6日目
2,526円 ( 2,779円 )	6日目
2,431円 ( 2,674円 )	6日目
2,431円 ( 2,674円 )	6日目
2,526円 ( 2,779円 )	6日目
2,431円 ( 2,674円 )	6日目
2,811円 ( 3,092円 )	在庫品1日目当日出荷可能
2,551円 ( 2,806円 )	在庫品1日目当日出荷可能
2,292円 ( 2,521円 )	在庫品1日目当日出荷可能
2,922円 ( 3,214円 )	在庫品1日目当日出荷可能
2,696円 ( 2,966円 )	6日目
3,120円 ( 3,432円 )	在庫品1日目当日出荷可能
2,696円 ( 2,966円 )	6日目
3,328円 ( 3,661円 )	在庫品1日目当日出荷可能
3,175円 ( 3,493円 )	在庫品1日目当日出荷可能
3,850円 ( 4,235円 )	在庫品1日目当日出荷可能
3,333円 ( 3,666円 )	在庫品1日目当日出荷可能
3,678円 ( 4,046円 )	在庫品1日目当日出荷可能
3,427円 ( 3,770円 )	在庫品1日目当日出荷可能
2,742円 ( 3,016円 )	6日目
3,427円 ( 3,770円 )	6日目
2,964円 ( 3,260円 )	在庫品1日目当日出荷可能
3,678円 ( 4,046円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

大型化されたプッシュロック式ハンドルのスピードコントローラ。
【特長】
・流量の数値管理で「作業工数削減」「設定ミス低減」に貢献目盛窓により数値管理が可能
・4方向から選択可能視認性を考慮した配置
・ステンレスタイプで、大型化されたプッシュロック式ハンドルで作業性が向上
・流量の再現性が向上できバラツキがほとんどない

【10-シリーズクリーンシリーズ】
・クリーン環境に対応
・クリーンルーム内への発塵を防止

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
ナイロンチューブ T・TIAシリーズ
本商品に適合するナイロンチューブとなります。スピードコントローラとあわせて検討可能です。
SMC
FEPチューブ（ふっ素樹脂）ミリサイズ THシリーズ・インチサイズ TIHシリーズ
本商品に適合するフッ素樹脂（FEP）チューブとなります。スピードコントローラとあわせて検討可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

目盛付スピードコントローラステンレスシリーズインラインタイプ AS-FSGシリーズのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qスピードコントローラのメータインとメータアウトの違いと使い分けを知りたい。

【メータアウト制御】
　シリンダの駆動時にシリンダからの排気流量を制御し、シリンダの速度を調整する制御方式です。
　「特徴と動作」
　・調整しやすい。
　・負荷変動に対して速度が安定する。
　・垂直方向でも制御できる。
　・排気側の圧縮空気がないと制御できない。（シリンダの飛び出し現象の発生）

【メータイン制御】
　シリンダの駆動時にシリンダへの供給流量を制御し、シリンダの速度を調整する制御方式です。
　「特徴と動作」
　・排気条件に左右されない（飛び出し現象発生の抑制）
　・動き出しが早い。
　・負荷変動に弱い。
　・外力や負荷の慣性力の作用を受けやすく,垂直方向の制御が難しい。
　・エアクッションが使用しにくい。

Qスピードコントローラと絞り弁の違いは何ですか？
またエアブローの流量調整にスピードコントローラを使用できますか？

速度制御弁と流量調整弁の違いです。
・スピードコントローラはアクチュエータ（シリンダ等)に取り付けてアクチュエータの速度制御に使用します。
　内部構造はチェック弁としてリップパッキンを使用し、一方向のみの流量調整となります。
・絞り弁は配管内での流量制御に使用します。
　内部構造はＯリングを使用し、固定絞りによる両方向の流量調整となります。
スピードコントローラはエアブローとしても使用可能ですが、流量調整用の「絞り弁－Ｘ214」を推奨いたします。
スピードコントローラをエアブローの流量制御に使用する場合には、エアブロー側が流量調整方向となるようご注意ください。
絞り弁品番は、「AS∗∗(F)-∗-(∗)-X214」になります。
適応スピードコントローラは、ASカタログの型式表示方法の「オーダーメイド仕様」をご確認ください。

Qスピードコントロ－ラで高温用・低温用はありますか？

"あります。金属製標準タイプスピードコントローラ：インラインタイプ「ASシリーズ」でご用意しております。
【高温仕様】 AS□-□-H　⇒　-5℃～80℃
　例）AS2000-□-H、AS3000-□-H、AS4000-□-H、AS420-□-H、AS500-06-H、AS600-10-Hなど
【低温仕様】 AS□-□-L　⇒　-30℃～60℃
　例）AS3000-□-Ｌ、AS4000-□-Ｌ、AS5000-□-L、AS420-□-L、AS500-06-L、AS600-10-Lなど
※特注品で～150℃までの高温仕様（-X221）があります。
　対応機種：AS3000-∗∗-221, AS4000-∗∗-X221, AS5000-∗∗-X221"
