SMC

標準タイプスピードコントローラインラインタイプ（プッシュロック方式） ASシリーズ

カタログ |

通常単価(税別): 1,594円～2,685円特別価格

税込単価: 1,753円～2,954円特別価格

一部SALE 2026.03.31まで

通常出荷日：在庫品1日目～6日目一部当日出荷可能

SMC社のスピードコントローラ。【特長】・ワンタッチでロックが可能。・設定に便利な開度表示目盛。・低流...

詳細を確認

44.0

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

詳細を確認

よく一緒に見られています

SMC

ワンタッチ管継手付スピードコントローラインラインタイプ ASシリーズ

通常価格(税別)： 431円 (税込価格：474円)

通常出荷日：在庫品1日目

よく一緒に見られています

SMC

ワンタッチ管継手付スピードコントローラプッシュロック式エルボ/ユニバーサルタイプ ASシリーズ

通常価格(税別)： 835円 (税込価格：919円)

通常出荷日：在庫品1日目

未確定：候補が9型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

標準タイプスピードコントローラインラインタイプ（プッシュロック方式） ASシリーズ:関連画像

寸法図
※参考寸法です。

側面図

製品仕様

左／樹脂ハンドル・右／金属ハンドルの2タイプで展開。

仕様	型番
	樹脂製ハンドル	AS3500-02	AS3500-03
	金属性ハンドル	AS3500-02-2	AS3500-03-2
接続口径		1/4	3/8
使用流体		空気
保証耐圧力		1.5MPa
最高使用圧力		1MPa
最低使用圧力		0.05MPa
周囲温度および使用流体温度		-5～+60℃（凍結なきこと）
質量		130g（金属製ハンドル：140g）

自由流れ	流量 L/min（ANR）	810
	音速コンダクタンスdm³/（s・bar）	2.3
	臨界圧力比	0.35
制御流れ	流量 L/min（ANR）	810
	音速コンダクタンスdm³/（s・bar）	2.3
	臨界圧力比	0.2

商品特長詳細

ニードル弁／流量特性

型番：AS3500参照
※流量特性は代表値となります。

型番リスト

表示件数

型番

接続口径	ねじの種類	ハンドルの材質	最小発注数量

1/4	Rc	樹脂	1個
1/4	Rc	金属	1個
3/8	Rc	樹脂	1個
3/8	Rc	金属	1個
1/4	G	樹脂	1個
1/4	NPT	樹脂	1個
1/4	NPT	金属	1個
3/8	NPT	樹脂	1個
3/8	NPT	金属	1個

通常単価(税別) (税込単価)	通常出荷日

1,844円 ( 2,028円 )	在庫品1日目当日出荷可能
1,936円 ( 2,130円 )	在庫品1日目当日出荷可能
1,594円1,004円 ( 1,104円 )	在庫品1日目当日出荷可能
2,685円 ( 2,954円 )	在庫品1日目当日出荷可能
1,830円 ( 2,013円 )	6日目
1,844円 ( 2,028円 )	在庫品1日目当日出荷可能
1,936円 ( 2,130円 )	在庫品1日目当日出荷可能
1,830円 ( 2,013円 )	6日目
2,320円 ( 2,552円 )	6日目

詳細情報

基本情報

基本情報

SMC社のスピードコントローラ。
【特長】
・ワンタッチでロックが可能。
・設定に便利な開度表示目盛。
・低流量域での速度制御が容易。
・質量の速度制御が可能。
・ヘビーデューティ用に金属製ハンドル。
・ニードル弁抜け止め機構。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

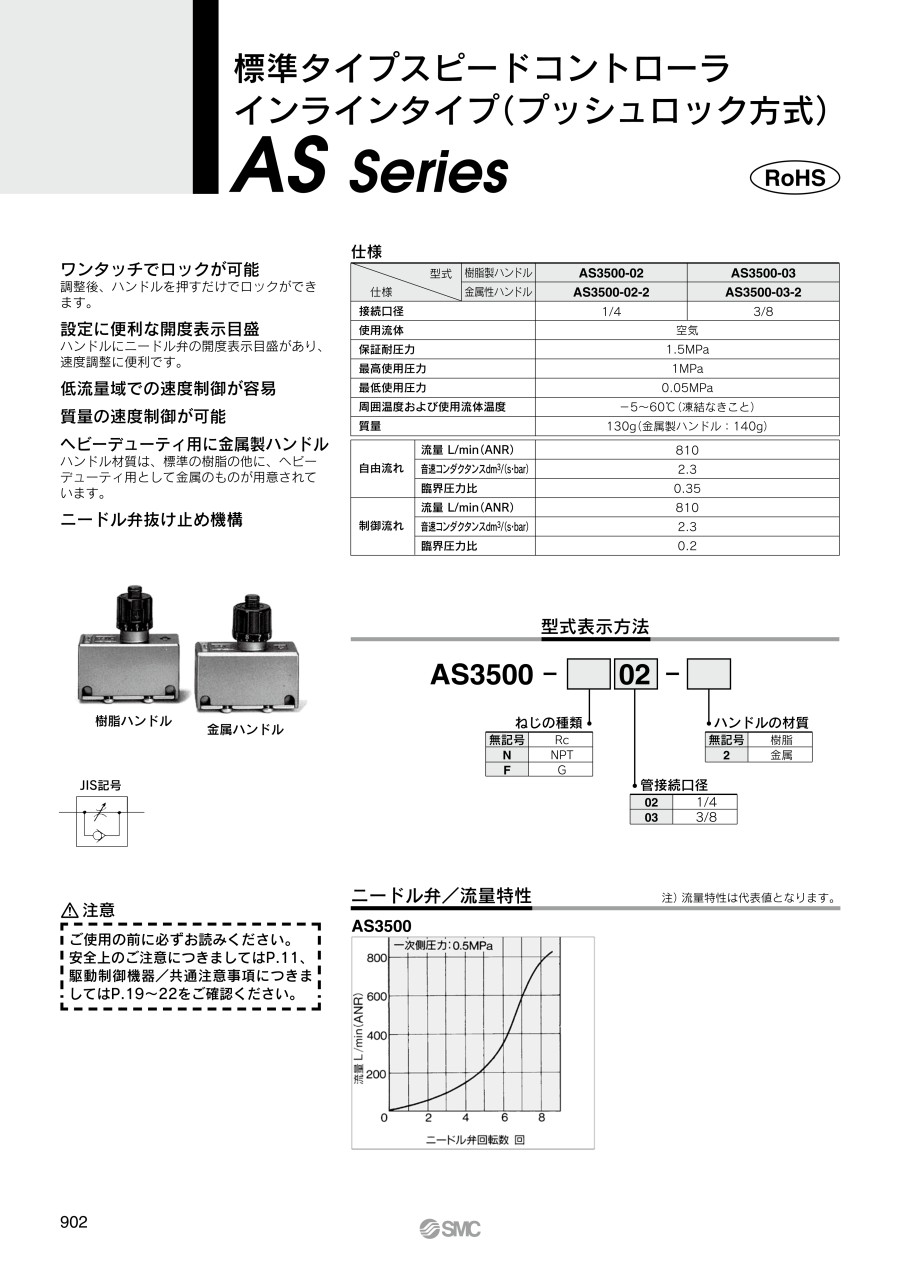

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
標準タイプスピードコントローラインラインタイプ ASシリーズ
標準タイプスピードコントローラ、インラインタイプです。スペースを取らないコンパクトサイズです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

標準タイプスピードコントローラインラインタイプ（プッシュロック方式） ASシリーズのレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

生産設備品に使用

満足度：4.02019/03/12

自社生産設備品エアーの流量調整に使用しています。採用の決め手としては、インラインタイプでコンパクトなため、設置の省スペー...もっと読む

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Qスピードコントローラのメータインとメータアウトの違いと使い分けを知りたい。

【メータアウト制御】
　シリンダの駆動時にシリンダからの排気流量を制御し、シリンダの速度を調整する制御方式です。
　「特徴と動作」
　・調整しやすい。
　・負荷変動に対して速度が安定する。
　・垂直方向でも制御できる。
　・排気側の圧縮空気がないと制御できない。（シリンダの飛び出し現象の発生）

【メータイン制御】
　シリンダの駆動時にシリンダへの供給流量を制御し、シリンダの速度を調整する制御方式です。
　「特徴と動作」
　・排気条件に左右されない（飛び出し現象発生の抑制）
　・動き出しが早い。
　・負荷変動に弱い。
　・外力や負荷の慣性力の作用を受けやすく,垂直方向の制御が難しい。
　・エアクッションが使用しにくい。

Qスピードコントローラと絞り弁の違いは何ですか？
またエアブローの流量調整にスピードコントローラを使用できますか？

速度制御弁と流量調整弁の違いです。
・スピードコントローラはアクチュエータ（シリンダ等)に取り付けてアクチュエータの速度制御に使用します。
　内部構造はチェック弁としてリップパッキンを使用し、一方向のみの流量調整となります。
・絞り弁は配管内での流量制御に使用します。
　内部構造はＯリングを使用し、固定絞りによる両方向の流量調整となります。
スピードコントローラはエアブローとしても使用可能ですが、流量調整用の「絞り弁－Ｘ214」を推奨いたします。
スピードコントローラをエアブローの流量制御に使用する場合には、エアブロー側が流量調整方向となるようご注意ください。
絞り弁品番は、「AS∗∗(F)-∗-(∗)-X214」になります。
適応スピードコントローラは、ASカタログの型式表示方法の「オーダーメイド仕様」をご確認ください。

Qスピードコントロ－ラで高温用・低温用はありますか？

"あります。金属製標準タイプスピードコントローラ：インラインタイプ「ASシリーズ」でご用意しております。
【高温仕様】 AS□-□-H　⇒　-5℃～80℃
　例）AS2000-□-H、AS3000-□-H、AS4000-□-H、AS420-□-H、AS500-06-H、AS600-10-Hなど
【低温仕様】 AS□-□-L　⇒　-30℃～60℃
　例）AS3000-□-Ｌ、AS4000-□-Ｌ、AS5000-□-L、AS420-□-L、AS500-06-L、AS600-10-Lなど
※特注品で～150℃までの高温仕様（-X221）があります。
　対応機種：AS3000-∗∗-221, AS4000-∗∗-X221, AS5000-∗∗-X221"
