ワンタッチ管継手付スピードコントローラ インラインタイプ ASシリーズ

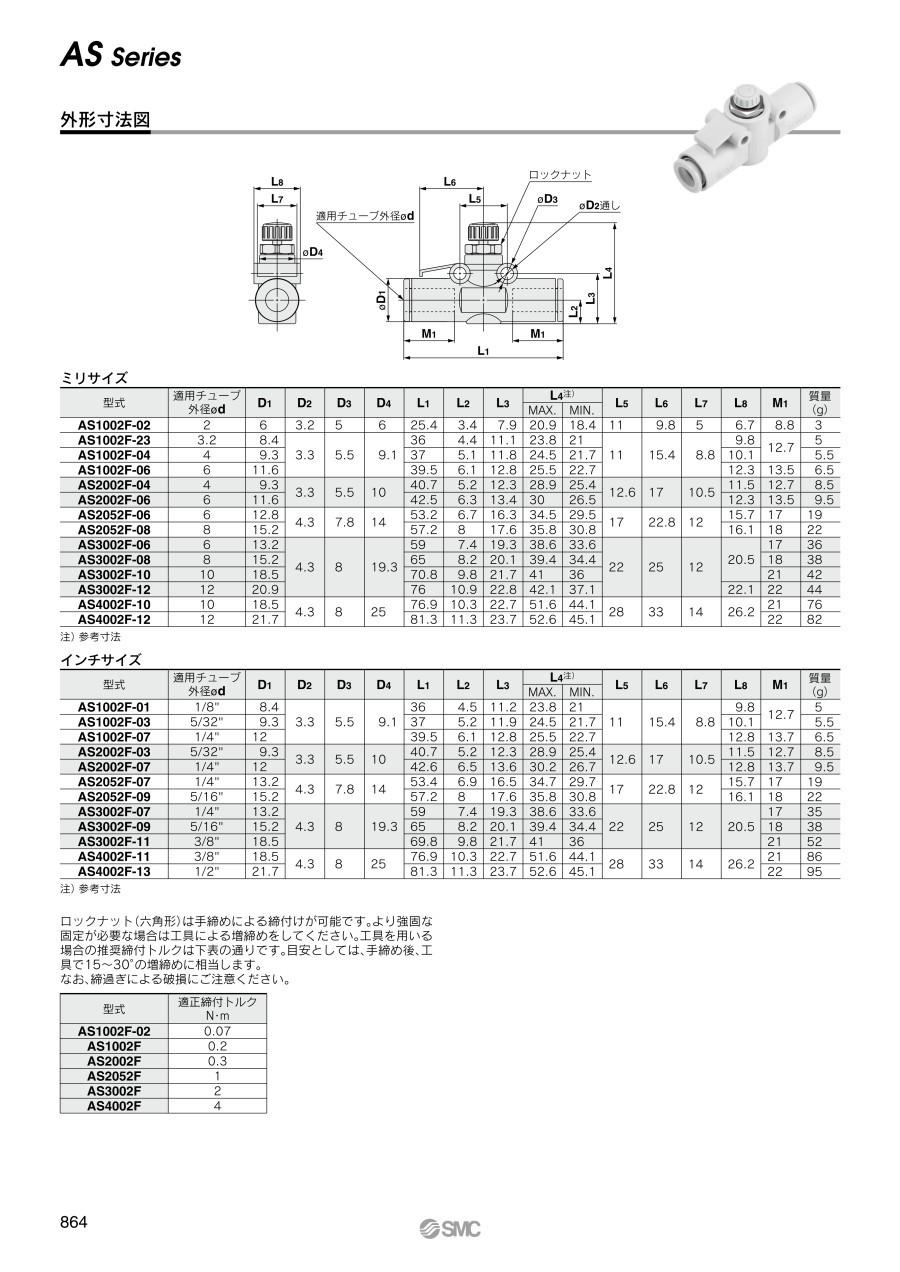

外形図

規格表

ミリサイズ

注）参考寸法

インチサイズ

注）参考寸法

オプション

マニホールド用長ねじボルトセット品番一覧

マニホールド用長ねじボルトセット詳細

※オプション品手配時の注意点
   L型ブラケットおよびDINレール取付金具にはマニホールド用長ねじボルトは付属されません。連数に応じて別途手配してください。

例） AS2002F-04  4個を連結し、両側をL型ブラケットで取付ける場合

• スピードコントローラ  AS2002F-04……4個
• L型ブラケット  AS-20L……2個
• マニホールド用長ねじボルトセット  AS-32B……1個

製品仕様

注1）AS1002F-02の場合。
注2）ソフトナイロン・ポリウレタンは最高使用圧力にご注意ください。
注3）黄銅部品が全て無電解ニッケルめっきとなります。

流量および音速コンダクタンス

注）流量は0.5MPa、温度20℃の値です。

※その他型番の仕様・寸法等につきましては、デジタルカタログをご参照ください。

型式表示方法

選定サポート情報

構造図

AS1002F、AS2002F、AS2052Fの構造図

構成部品

番号	名称	材質	備考
1	ボディ A	PBT	-
2	ハンドル	PBT	-
3	ボディ B	黄銅	無電解ニッケルめっき
4	ニードル	黄銅	無電解ニッケルめっき
5	シートリング	黄銅	無電解ニッケルめっき
6	ニードルガイド	黄銅	無電解ニッケルめっき

AS1002F-02、AS3002F、AS4002Fの構造図

構成部品

番号	名称	材質	備考
7	ロックナット	鋼線注2）	亜鉛クロメート注2）
8	Uパッキン	HNBR	-
9	スペーサ	POM注1）	-
10	カセット	-	-
11	パッキン	NBR	-
12	Oリング	NBR	-

注1）AS2052F、AS3002F、AS4002FタイプはPBT、AS3002F-11、AS4002F-11、AS4002F-13は黄銅に無電解ニッケルめっきとなります。
注2）ロックナットオプション一丁（丸形）の材質、表面処理は、AS1002F-02、AS3002F、AS4002Fタイプのみ黄銅、無電解ニッケルめっきとなります。

適正締付トルク

ロックナット（六角形）は手締めによる締付けが可能です。
より強固な固定が必要な場合は工具による増締めをしてください。
工具を用いる場合の推奨締付トルクは下表の通リです。
目安としては、手締め後、工具で15～30°の増締めに相当します。なお、締過ぎによる破損にご注意ください。

ボディの流れ方向

技術情報

ニードル弁/流量特性  _{注）流量特性は代表値となります。}

使用方法

取付方法
