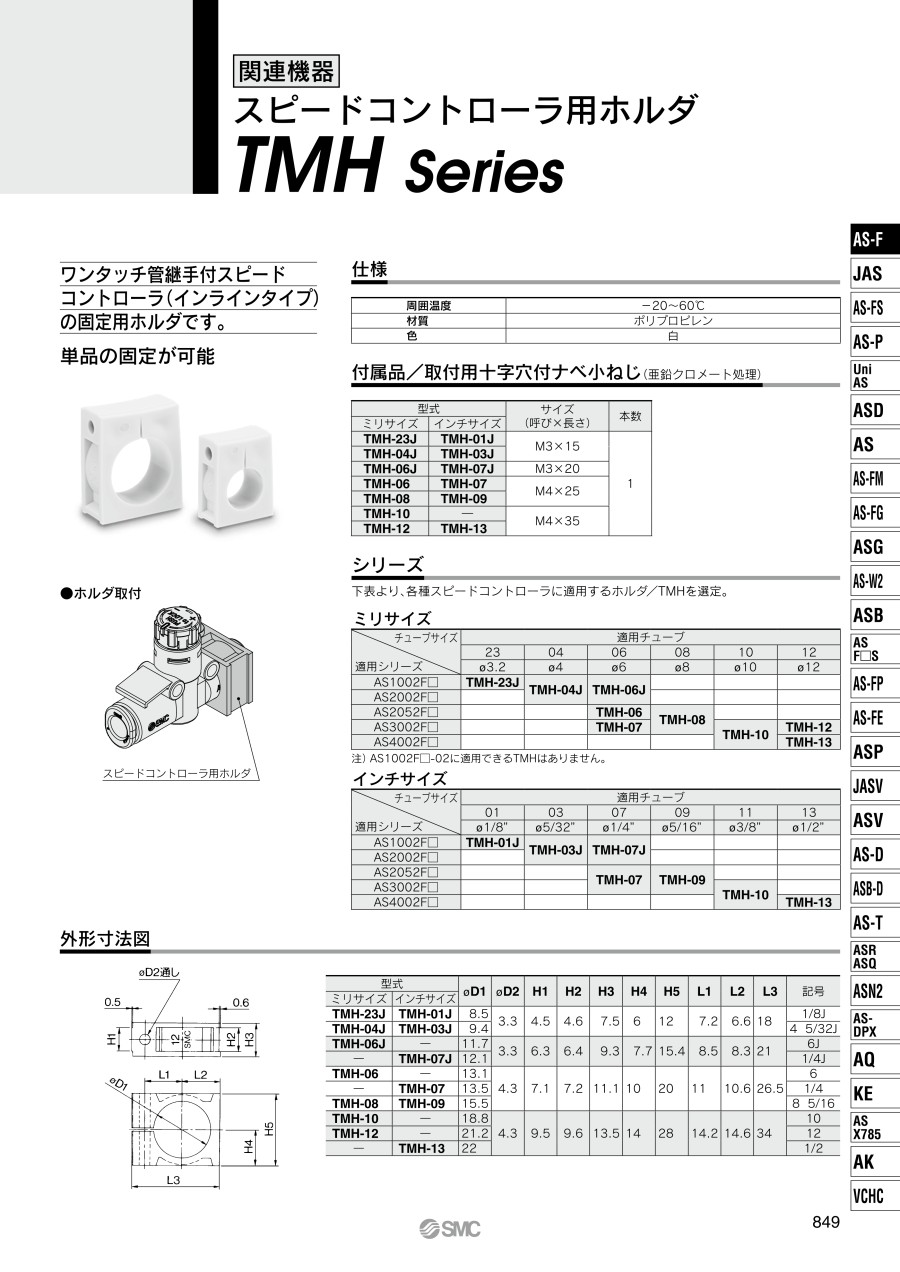

スピードコントローラ用ホルダ TMHシリーズ インチサイズ
- 通常単価(税別)
- 87円～108円
- 税込単価
- 96円～119円
ワンタッチ管継手付スピードコントローラ（インラインタイプ）の固定用ホルダ。【特...
詳細情報を確認するご注意
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
未確定：候補が6型番あります。
商品情報
外形図
単位：mm
製品仕様
外観
ホルダ取付例
付属品／取付用十字穴付ナベ小ねじ（亜鉛クロメート処理）
単位：mm
| 型番 | サイズ（呼び×長さ） | 本数 |
|---|---|---|
| インチサイズ | ||
| TMH-01J | M3×15 | 1 |
| TMH-03J | ||
| TMH-07J | M3×20 | |
| TMH-07 | M4×25 | |
| TMH-09 | ||
| TMH-13 | M4×35 |
適用シリーズ
下表より、各種スピードコントローラに適用するホルダ／TMHを選定。
| 適用シリーズ | チューブサイズ | ||||
|---|---|---|---|---|---|
| 適用チューブ | |||||
| 01 | 03 | 07 | 09 | 13 | |
| φ1/8" | φ5/32" | φ1/4" | φ5/16" | φ1/2" | |
| AS1002F | TMH-01J | TMH-03J | TMH-07J | - | - |
| AS2002F | - | - | - | ||
| AS2052F | - | - | TMH-07 | TMH-09 | - |
| AS3002F | - | - | - | ||
| AS4002F | - | - | - | - | TMH-13 |
規格表
単位：mm
| 型番 | φD1 | φD2 | H1 | H2 | H3 | H4 | H5 | L1 | L2 | L3 | 記号 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| インチサイズ | |||||||||||
| TMH-01J | 8.5 | 3.3 | 4.5 | 4.6 | 7.5 | 6 | 12 | 7.2 | 6.6 | 18 | 1/8J |
| TMH-03J | 9.4 | 4 5/32J | |||||||||
| TMH-07J | 12.1 | 3.3 | 6.3 | 6.4 | 9.3 | 7.7 | 15.4 | 8.5 | 8.3 | 21 | 1/4J |
| TMH-07 | 13.5 | 4.3 | 7.1 | 7.2 | 11.1 | 10 | 20 | 11 | 10.6 | 26.5 | 1/4 |
| TMH-09 | 15.5 | 8 5/16 | |||||||||
| TMH-13 | 22 | 4.3 | 9.5 | 9.6 | 13.5 | 14 | 28 | 14.2 | 14.6 | 34 | 1/2 |
