商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

単位：mm

接続ねじ：M5、M6の場合

接続ねじ：Uniねじの場合

製品仕様

接続ねじ：M5、M6の場合

接続ねじ：Uniねじの場合

単位：mm

適用チューブ外径 mm	接続ねじ M Uni	型番	H （六角対辺）	φD1	φD2	L1	L2	※A	M	有効断面積mm²		質量 g
適用チューブ外径 mm	接続ねじ M Uni	型番	H （六角対辺）	φD1	φD2	L1	L2	※A	M	ソフトナイロン	ウレタン	質量 g
3.2	M5×0.8	KAT23-M5	8	9.6	8	17.5	15	16	15.5	3.4	2.9	8
	M6×1	KAT23-M6	8		8		15.5	16				8
	1/8	KAT23-U01	10		10		19.5	21				9
4	M5×0.8	KAT04-M5	8	10.4	8	18	15.5	17	16	4.3	4.3	6
	M6×1	KAT04-M6	8		8		16	17		4.3	4.3	6
	1/8	KAT04-U01	10		10		20	21.5		6.0	6.0	9
	1/4	KAT04-U02	14		10		22	21.5		6.0	6.0	15
6	M5×0.8	KAT06-M5	8	12.8	8	20	16	18	17	4.3	4.3	7
	M6×1	KAT06-M6	8		8		16.5	18		4.3	4.3	7
	1/8	KAT06-U01	10		10		21.5	23.5		13.9	13.9	10
	1/4	KAT06-U02	14				23	23.5				16
	3/8	KAT06-U03	17				24	24.5				25
8	1/8	KAT08-U01	12	15.2	12	23	22.5	26	18.5	18.2	18.2	14
	1/4	KAT08-U02	14				24.5	26				19
	3/8	KAT08-U03	17				25.5	27				27
10	1/8	KAT10-U01	17	18.5	17	26.5	25	29.5	21	29.0	29.0	30
	1/4	KAT10-U02					26.5	30				27
	3/8	KAT10-U03					27	30.5				31
	1/2	KAT10-U04	22				30	31.5				51
12	1/4	KAT12-U02	17	20.9	17	28.5	27	31.5	22	45.2	45.2	31
	3/8	KAT12-U03	17				28	32.5				34
	1/2	KAT12-U04	22				31	33.5				54

※Uniねじのねじ込み後の参考寸法

適用チューブ

チューブ材質	帯電防止ソフトナイロン、帯電防止ポリウレタン
チューブ外径	φ3.2、φ4、φ6、φ8、φ10、φ12

製品仕様

使用流体	空気
使用圧力範囲	-100kPa～+1MPa
保証耐圧力	3MPa
周囲温度および使用流体温度	0～+40℃
ねじ	Uniねじ JIS B0209（メートル並目ねじ）
ねじ部のシール	ガスケット
銅系不可仕様	黄銅部品全て無電解ニッケルめっき付
表面抵抗	10⁴～10⁷Ω

材質

ボディ	C3604・PBT
打込ハーフ	C3604
チャック	SUS304
ガイド	SUS304・C3604・PBT
コレット・リリースブッシュ	PBT
パッキン・Oリング	NBR
ガスケット	SUS304・NBR

C3604部品は全て無電解ニッケルめっき付
PBT部品は導電性（10⁴～10⁷Ω）および難燃性（UL-94規格V-0相当）を付与
パッキンは導電性NBR（10⁴～10⁷Ω）を使用

型番リスト

表示件数

型番

適用チューブ外径1

(φ)

接続種類

接続ねじ

最小発注数量

4	M	5×0.8	10個
4	Uni	1/8	10個
6	M	5×0.8	10個
6	Uni	1/8	10個
6	Uni	1/4	10個
8	Uni	1/8	10個
8	Uni	1/4	10個
12	Uni	1/4	5個
12	Uni	3/8	5個

通常単価(税別) (税込単価)	通常出荷日

840円 ( 924円 )	6日目
790円 ( 869円 )	6日目
857円 ( 943円 )	6日目
553円 ( 608円 )	6日目
605円 ( 666円 )	6日目
705円 ( 776円 )	6日目
673円 ( 740円 )	6日目
1,276円 ( 1,404円 )	6日目
1,358円 ( 1,494円 )	6日目

詳細情報

基本情報

基本情報

SMC社のワンタッチ継手。
【特長】
・帯電防止対策が施された管継手。
・ワンタッチ着脱。
・真空（-100kPa）使用可能。
・銅系を嫌う用途にも使用可能。
・難燃性（UL-94規格V-0相当）。
・継手ボディ・シール部に導電性樹脂を使用。
【用途】
・両側90度方向のめねじ部からの分岐配管に使用。

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

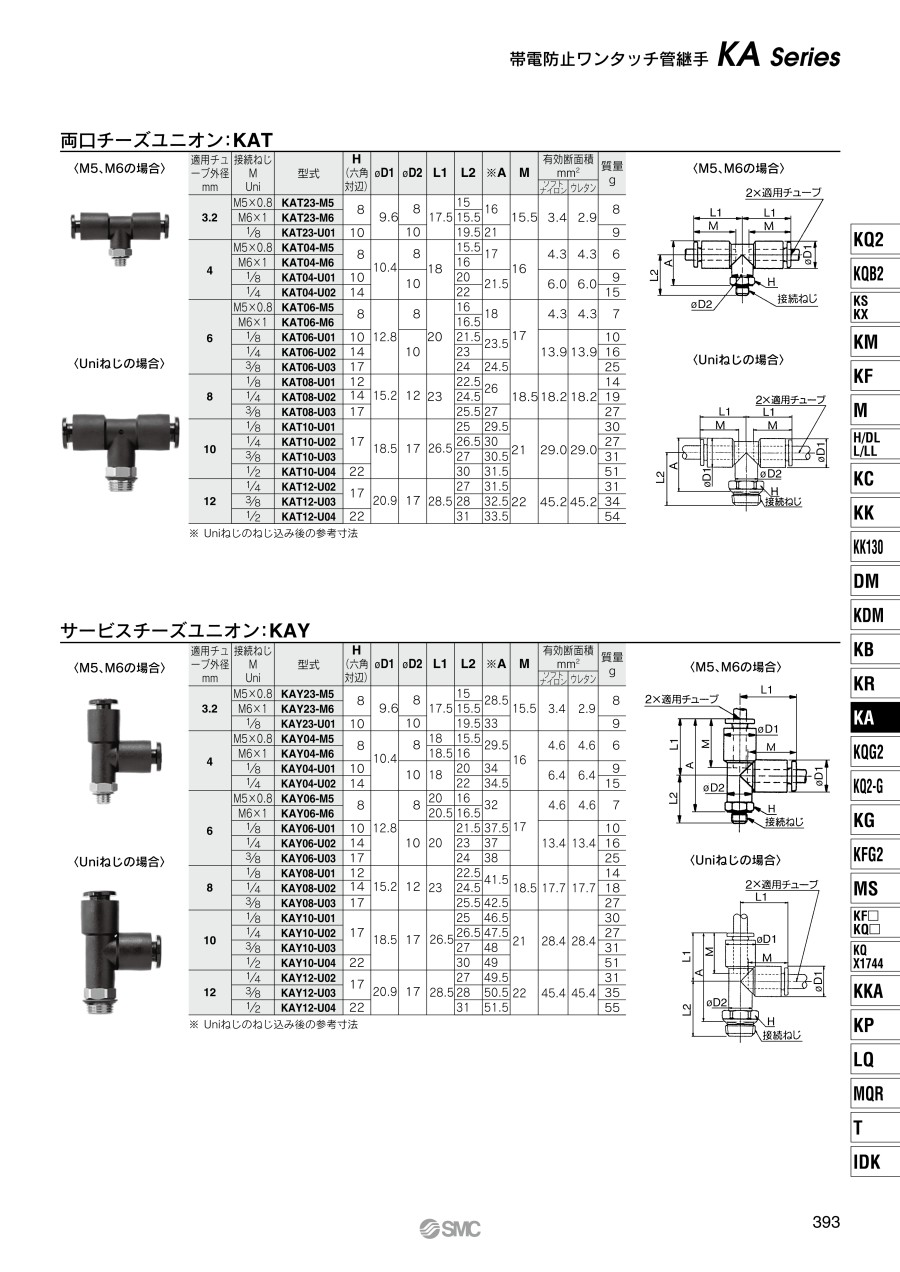

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
帯電防止チューブ TA□シリーズ
本商品に適合する帯電防止チューブとなります。継手とあわせて検討可能です。
SMC
ワンタッチ管継手 KQ2シリーズ両口チーズユニオン KQ2T（シール剤・シール剤無し）
本商品の標準タイプ（シール剤）となります。適用チューブ：インチサイズ／ミリサイズ、接続ねじ：M、R、Rcとなります。類似品として検討可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
