商品情報
型番リスト
詳細情報
カタログ

商品情報

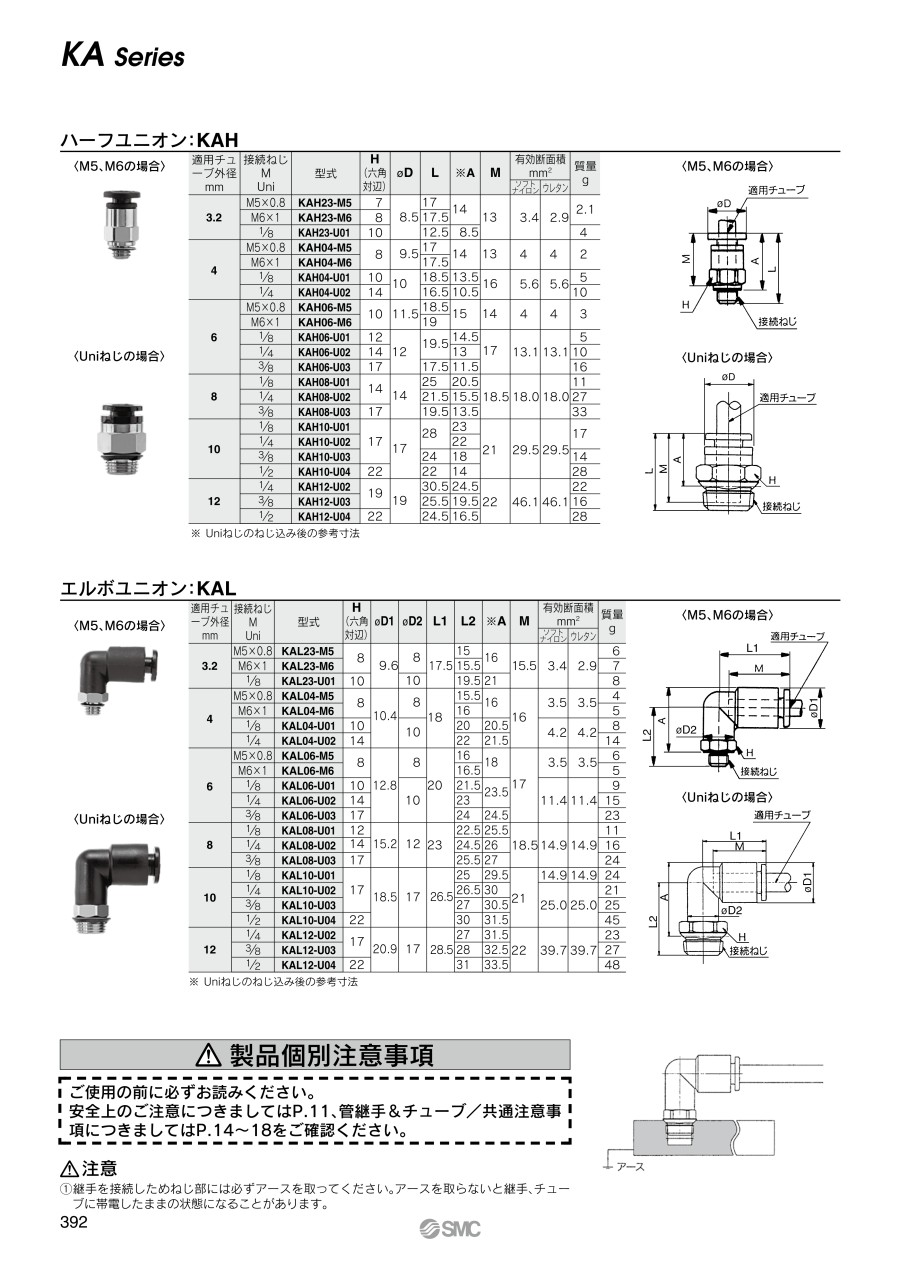

外形図

接続ねじ：M5、M6の場合

接続ねじ：Uniねじの場合

製品仕様

接続ねじ：M5、M6の場合

接続ねじ：Uniねじの場合

単位：mm

適用チューブ外径 mm	接続ねじ M Uni	型番	H （六角対辺）	φD1	φD2	L1	L2	※A	M	有効断面積mm²		質量 g
適用チューブ外径 mm	接続ねじ M Uni	型番	H （六角対辺）	φD1	φD2	L1	L2	※A	M	ソフトナイロン	ウレタン	質量 g
3.2	M5×0.8	KAL23-M5	8	9.6	8	17.5	15	16	15.5	3.4	2.9	6
	M6×1	KAL23-M6	8		8		15.5	16				7
	1/8	KAL23-U01	10		10		19.5	21				8
4	M5×0.8	KAL04-M5	8	10.4	8	18	15.5	16	16	3.5	3.5	4
	M6×1	KAL04-M6	8		8		16	16		3.5	3.5	5
	1/8	KAL04-U01	10		10		20	20.5		4.2	4.2	8
	1/4	KAL04-U02	14		10		22	21.5		4.2	4.2	14
6	M5×0.8	KAL06-M5	8	12.8	8	20	16	18	17	3.5	3.5	6
	M6×1	KAL06-M6	8		8		16.5	18		3.5	3.5	5
	1/8	KAL06-U01	10		10		21.5	23.5		11.4	11.4	9
	1/4	KAL06-U02	14				23	23.5				15
	3/8	KAL06-U03	17				24	24.5				23
8	1/8	KAL08-U01	12	15.2	12	23	22.5	25.5	18.5	14.9	14.9	11
	1/4	KAL08-U02	14				24.5	26				16
	3/8	KAL08-U03	17				25.5	27				24
10	1/8	KAL10-U01	17	18.5	17	26.5	25	29.5	21	14.9	14.9	24
	1/4	KAL10-U02					26.5	30		25.0	25.0	21
	3/8	KAL10-U03					27	30.5				25
	1/2	KAL10-U04	22				30	31.5				45
12	1/4	KAL12-U02	17	20.9	17	28.5	27	31.5	22	39.7	39.7	23
	3/8	KAL12-U03	17				28	32.5				27
	1/2	KAL12-U04	22				31	33.5				48

※Uniねじのねじ込み後の参考寸法

製品仕様

使用流体	空気
使用圧力範囲	-100kPa～+1MPa
保証耐圧力	3MPa
周囲温度および使用流体温度	0～+40℃
ねじ	Uniねじ JIS B0209（メートル並目ねじ）
ねじ部のシール	ガスケット
銅系不可仕様	黄銅部品全て無電解ニッケルめっき付
表面抵抗	10⁴～10⁷Ω

構造

材質

ボディ	C3604・PBT
打込ハーフ	C3604
チャック	SUS304
ガイド	SUS304・C3604・PBT
コレット・リリースブッシュ	PBT
パッキン・Oリング	NBR
ガスケット	SUS304・NBR

C3604部品は全て無電解ニッケルめっき付
PBT部品は導電性（10⁴～10⁷Ω）および難燃性（UL-94規格V-0相当）を付与
パッキンは導電性NBR（10⁴～10⁷Ω）を使用

注意・禁止事項

継手接続イメージ

継手を接続しためねじ部には必ずアースを取ってください。
アースを取らないと継手、チューブに帯電したままの状態になることがあります。

型番リスト

表示件数

型番

適用チューブ外径1

(φ)

接続種類

接続ねじ

最小発注数量

4	M	5×0.8	10個
4	M	6×1.0	10個
4	Uni	1/8	10個
4	Uni	1/4	10個
6	M	5×0.8	10個
6	M	6×1.0	10個
6	Uni	1/8	10個
6	Uni	1/4	10個
6	Uni	3/8	10個
8	Uni	1/8	10個
8	Uni	1/4	10個
8	Uni	3/8	10個
10	Uni	1/8	5個
10	Uni	1/4	5個
10	Uni	3/8	5個
10	Uni	1/2	5個
12	Uni	1/4	5個
12	Uni	3/8	10個
12	Uni	1/2	5個
3.2	M	5×0.8	10個

通常単価(税別) (税込単価)	通常出荷日

370円 ( 407円 )	在庫品1日目当日出荷可能
417円 ( 459円 )	6日目
387円 ( 426円 )	6日目
465円 ( 512円 )	6日目
388円 ( 427円 )	在庫品1日目当日出荷可能
445円 ( 490円 )	在庫品1日目当日出荷可能
391円 ( 430円 )	6日目
442円 ( 486円 )	在庫品1日目当日出荷可能
463円 ( 509円 )	6日目
458円 ( 504円 )	6日目
453円 ( 498円 )	6日目
480円 ( 528円 )	6日目
655円 ( 721円 )	6日目
554円 ( 609円 )	6日目
609円 ( 670円 )	6日目
798円 ( 878円 )	6日目
701円 ( 771円 )	在庫品1日目当日出荷可能
735円 ( 809円 )	在庫品1日目当日出荷可能
893円 ( 982円 )	6日目
472円 ( 519円 )	7日目

詳細情報

基本情報

基本情報

SMC社のワンタッチ継手。
【特長】
・帯電防止対策が施された管継手です
・ワンタッチ着脱
・真空-100kPa使用可能
・銅系を嫌う用途にも使用可能
・難燃性（UL-94規格V-0相当）
・継手ボディ、シール部に導電性樹脂を使用
【用途】
・めねじ部からの直角方向の配管に使用

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
帯電防止チューブ TA□シリーズ
本商品に適合する帯電防止チューブとなります。継手とあわせて検討可能です。
SMC
ワンタッチ管継手 KQ2シリーズエルボユニオン KQ2L（パッキンシール）
本商品の標準タイプ（パッキンシール）となります。適用チューブ：インチサイズ／ミリサイズ、接続ねじ：Gとなります。類似品として検討可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
