■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

未確定：候補が14型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

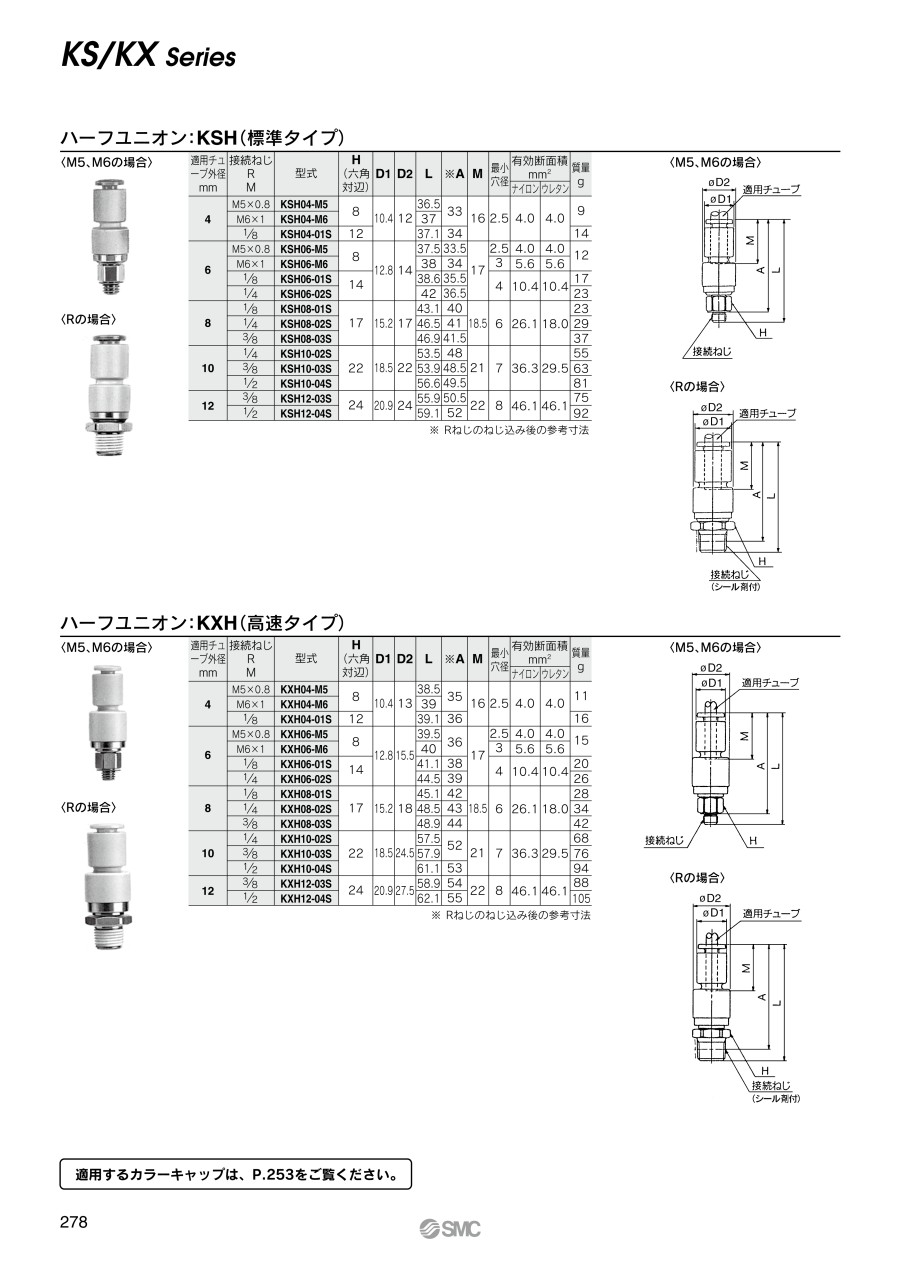

外形図

M5、M6タイプ

Rタイプ

製品仕様

M5、M6タイプ

Rタイプ

適用チューブ外径 mm	接続ねじ R M	型番	H （六角対辺）	D1	D2	L	※A	M	最小穴径	有効断面積mm²		質量 g
適用チューブ外径 mm	接続ねじ R M	型番	H （六角対辺）	D1	D2	L	※A	M	最小穴径	ナイロン	ウレタン	質量 g
4	M5×0.8	KXH04-M5	8	10.4	13	38.5	35	16	2.5	4.0	4.0	11
	M6×1	KXH04-M6	8			39	35					11
	1/8	KXH04-01S	12			39.1	36					16
6	M5×0.8	KXH06-M5	8	12.8	15.5	39.5	36	17	2.5	4.0	4.0	15
	M6×1	KXH06-M6	8			40	36		3	5.6	5.6	15
	1/8	KXH06-01S	14			41.1	38		4	10.4	10.4	20
	1/4	KXH06-02S	14			44.5	39		4	10.4	10.4	26
8	1/8	KXH08-01S	17	15.2	18	45.1	42	18.5	6	26.1	18.0	28
	1/4	KXH08-02S				48.5	43					34
	3/8	KXH08-03S				48.9	44					42
10	1/4	KXH10-02S	22	18.5	24.5	57.5	52	21	7	36.3	29.5	68
	3/8	KXH10-03S				57.9	52					76
	1/2	KXH10-04S				61.1	53					94
12	3/8	KXH12-03S	24	20.9	27.5	58.9	54	22	8	46.1	46.1	88
12	1/2	KXH12-04S	24	20.9	27.5	62.1	55	22	8	46.1	46.1	105

※ Rねじのねじ込み後の参考寸法

仕様

使用流体	空気
使用圧力範囲^注1）	-100kPa～+1MPa
保証耐圧力	3MPa
周囲温度および使用流体温度	-5～+60℃（凍結なきこと）
ねじ	JIS B0203（管用テーパねじ）、JIS B0205（メートル並目ねじ）

※ 注1）漏れがゼロではないので、リークテスタなど真空保持でのご使用は避けてください。また、真空使用時には、構造上グリースが内部に侵入する可能性があります。

回転トルク／許容回転数

適用チューブ外径		φ4	φ6	φ8	φ10	φ12
回転トルク N・m^注2）		0.006	0.012	0.014	0.020	0.022
許容回転数 s^-1注3）	KXシリーズ	25	20	20	16.7	16.7

※ 注2）0.5MPa加圧時の回転トルク。
※ 注3）1秒間当たりの回転数。

材質

ボディ	PBT
打込ハーフ・ホルダ・ガイド	C 3604（無電解ニッケルめっき付）、SUS304
チャック・リテナ	SUS304｛ただしKXシリーズのリテナ（C）のみC3604（無電解ニッケルめっき付）｝
コレット・リリースブッシュ・止め輪	ポリアセタール
Oリング・パッキン	NBR
回転シール	FKM
スクレーパ	NBR
ボールベアリング	SUS440C
ガスケット	SUS304・NBR

型番リスト

表示件数

型番

適用チューブ外径1

(φ)

接続種類

接続ねじ

最小発注数量

4	R	1/8	1個
4	M	5×0.8	1個
4	M	6×1.0	1個
6	R	1/8	1個
6	R	1/4	1個
6	M	5×0.8	1個
6	M	6×1.0	1個
8	R	1/8	1個
8	R	1/4	1個
8	R	3/8	2個
10	R	1/4	1個
10	R	1/2	1個
12	R	3/8	2個
12	R	1/2	2個

通常単価(税別) (税込単価)	通常出荷日

4,609円 ( 5,070円 )	在庫品1日目当日出荷可能
3,984円 ( 4,382円 )	在庫品1日目当日出荷可能
4,834円 ( 5,317円 )	在庫品1日目当日出荷可能
4,179円 ( 4,597円 )	在庫品1日目当日出荷可能
9,219円 ( 10,141円 )	在庫品1日目当日出荷可能
7,968円 ( 8,765円 )	在庫品1日目当日出荷可能
7,968円 ( 8,765円 )	在庫品1日目当日出荷可能
4,776円 ( 5,254円 )	在庫品1日目当日出荷可能
5,269円 ( 5,796円 )	在庫品1日目当日出荷可能
4,553円 ( 5,008円 )	6日目
6,777円 ( 7,455円 )	在庫品1日目当日出荷可能
5,858円 ( 6,444円 )	在庫品1日目当日出荷可能
8,492円 ( 9,341円 )	在庫品1日目当日出荷可能
8,493円 ( 9,342円 )	6日目

詳細情報

基本情報

基本情報

SMC社のワンタッチ継手、ハーフユニオン：KXH（高速タイプ）。
【特長】
・低トルク回転を可能とした管転用ワンタッチ継手。
・ロボットなどの揺動部、回転部への使用が可能。
・銅系不可使用（無電解ニッケルめっき付）。
・シール剤付が標準仕様。
【用途】
・めねじ部からの直角方向の配管に使用。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
ナイロンチューブ T・TIAシリーズ
本商品に適合するナイロンチューブとなります。継手とあわせて検討可能です。
SMC
ポリウレタンチューブ TU・TIUBシリーズ
本商品に適合するポリウレタンチューブとなります。継手とあわせて検討可能です。
SMC
ロータリワンタッチ管継手標準タイプ KSシリーズハーフユニオン KSH
同商品タイプの標準タイプとなります。用途にあわせて比較検討可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
