掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
本ページの商品は最低発注数量が変更となりました。
型番ごとに最低発注数量が異なるため、詳細は見積・注文画面でご確認ください。

未確定：候補が10型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

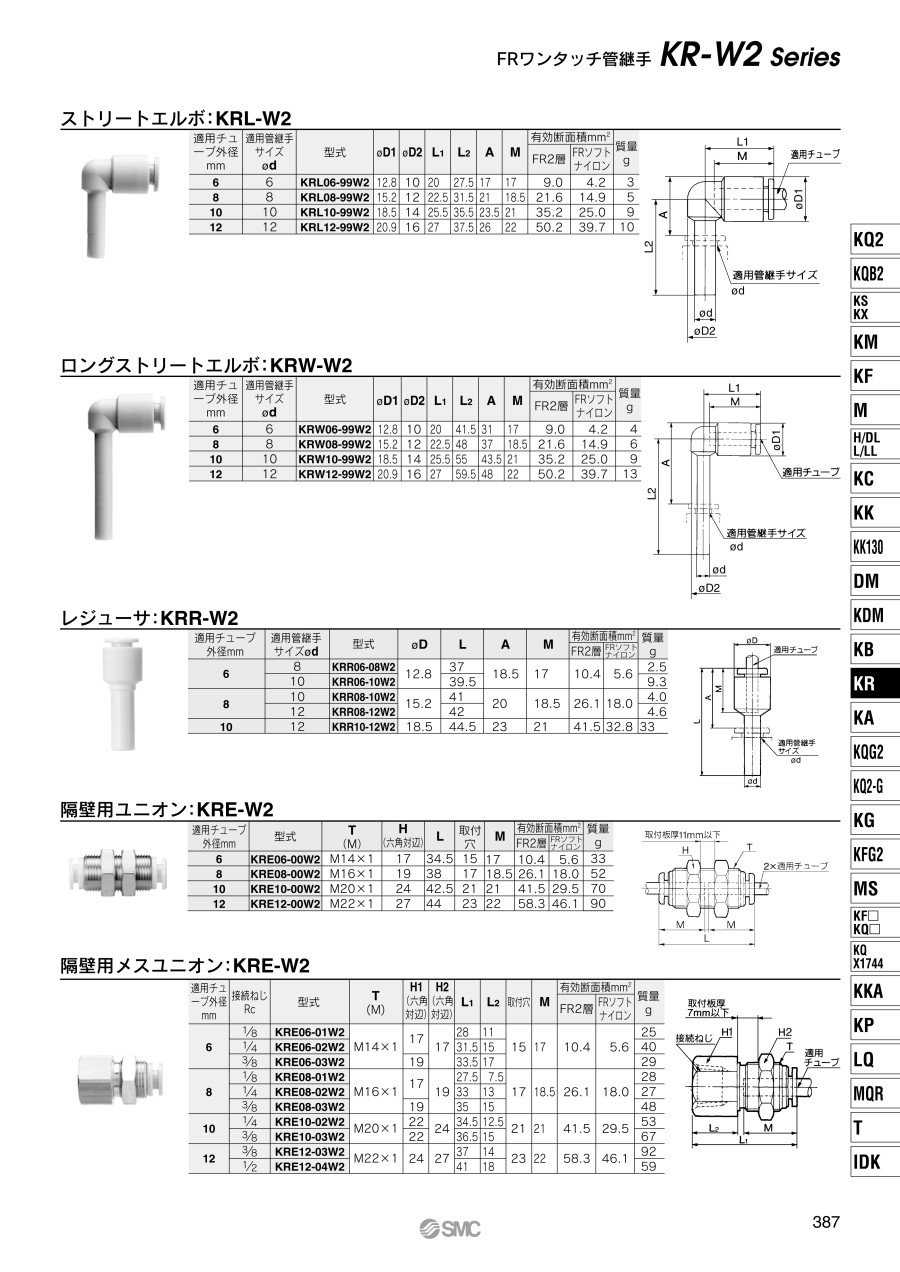

外形図

製品仕様

適用チューブ外径 mm	接続ねじ Rc	型番	T （M）	H1 （六角対辺）	H2 （六角対辺）	L₁	L₂	取付穴	M	有効断面積mm²		質量 g
適用チューブ外径 mm	接続ねじ Rc	型番	T （M）	H1 （六角対辺）	H2 （六角対辺）	L₁	L₂	取付穴	M	FR2層	FRソフトナイロン	質量 g
6	1/8	KRE06-01W2	M14×1	17	17	28	11	15	17	10.4	5.6	25
	1/4	KRE06-02W2		17		31.5	15					40
	3/8	KRE06-03W2		19		33.5	17					29
8	1/8	KRE08-01W2	M16×1	17	19	27.5	7.5	17	18.5	26.1	18.0	28
	1/4	KRE08-02W2		17		33	13					27
	3/8	KRE08-03W2		19		35	15					48
10	1/4	KRE10-02W2	M20×1	22	24	34.5	12.5	21	21	41.5	29.5	53
10	3/8	KRE10-03W2	M20×1	22	24	36.5	15	21	21	41.5	29.5	67
12	3/8	KRE12-03W2	M22×1	24	27	37	14	23	22	58.3	46.1	92
12	1/2	KRE12-04W2	M22×1	24	27	41	18	23	22	58.3	46.1	59

KR-W2シリーズの概要

■構造図

仕様

使用流体		空気、水^注1）
使用圧力範囲^注2）		-100kPa～+1MPa
保証耐圧力		3MPa
周囲温度および使用流体温度		-5～+60℃、水の場合0～+60℃（凍結なきこと）
ねじ	取付部	JIS B 0203（管用テーパねじ）
ねじ	ナット部	JIS B 0205（メートル細目ねじ）
ねじ部のシール（標準）		シール剤付

注1）サージ圧は最高使用圧力以下に抑えてご使用ください。
注2）漏れがゼロではないので、リークテスタなど真空保持での使用は避けてください。

適用チューブ

チューブ材質	FR2層、FRソフトナイロン
チューブ外径	φ6、φ8、φ10、φ12

材質

ボディ	C3604、難燃PBT（UL-94規格V-0相当）
打込みハーフ	C3604（ねじ部）
チャック	SUS304
ガイド	SUS304、難燃PBT（UL-94規格V-0相当）
コレット	POM
リリースブッシュ	難燃PBT（UL-94規格V-0相当）
パッキン、Oリング	NBR
カバー（オプション）	難燃PBT・難燃CR（UL-94規格V-0相当）

型番リスト

表示件数

型番

適用チューブ外径1

(φ)

接続ねじ

最小発注数量

6	1/8	1個
6	1/4	5個
6	3/8	10個
8	1/8	10個
8	1/4	10個
8	3/8	10個
10	1/4	1個
10	3/8	5個
12	3/8	5個
12	1/2	5個

通常単価(税別) (税込単価)	通常出荷日

646円 ( 711円 )	在庫品1日目当日出荷可能
646円 ( 711円 )	在庫品1日目当日出荷可能
635円 ( 699円 )	9日目
635円 ( 699円 )	6日目
635円 ( 699円 )	6日目
635円 ( 699円 )	6日目
877円 ( 965円 )	在庫品1日目当日出荷可能
759円 ( 835円 )	6日目
818円 ( 900円 )	6日目
897円 ( 987円 )	11日目

詳細情報

基本情報

基本情報

難燃性（UL-94規格V-0相当）の中継接続専用のワンタッチ継手。
【特長】
・FRソフトナイロンに使用可能
・大きな保持力
・チャックにより確実な喰い付きを行い、コレットにより保持力を増大
・特殊形状により、確実なシールおよび、チューブ挿入時の抵抗が小
・低真空から1MPaまで使用可能
・狭いスペースでの配管に効果的
・ボディとねじ部が回転可能（位置決め程度）
・スパッタの内部侵入および付着によるチューブ難脱不具合の防止
・取外し時にチャックコレットの開放を行う。また、チャックがチューブへ必要以上に喰い込むのを防止
【用途】
・パネル取付等のおねじとチューブの中継接続に使用

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
本ページの商品は最低発注数量が変更となりました。
型番ごとに最低発注数量が異なるため、詳細は見積・注文画面でご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
難燃性（UL-94規格V-0相当） FRソフトナイロンチューブ TRSシリーズ
本商品に適合するFRソフトナイロンチューブとなります。継手とあわせて検討可能です。
SMC
難燃性（UL-94規格V-0相当） FR2層チューブ TRBシリーズ
本商品に適合するFR2層チューブとなります。継手とあわせて検討可能です。
SMC
ワンタッチ管継手 KQ2シリーズ隔壁用メスユニオン KQ2E
本商品の標準タイプとなります。適用チューブ：インチサイズ／ミリサイズ、接続ねじ：M、R、Rcとなります。類似品として検討可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
