難燃性 FRワンタッチ管継手 KR-W2シリーズ サービスチーズユニオン KRY-W2

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
  • CADデータは、一部の型番には対応しておりません。
未確定:候補が21型番あります。
数量:

商品情報

外形図

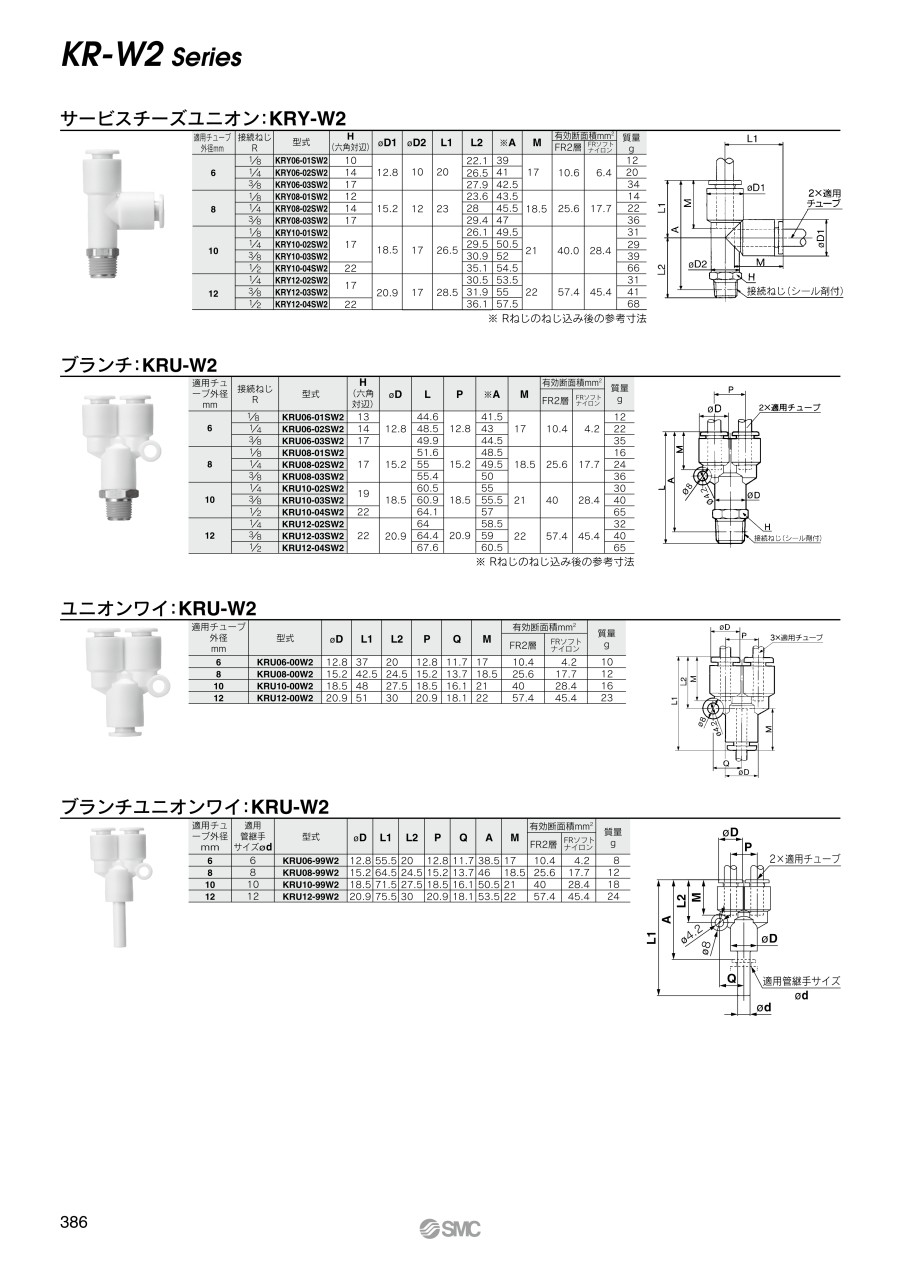

サービスチーズユニオン:KRY-W2の外形寸法図

製品仕様

サービスチーズユニオン:KRY-W2の外観

外観


適用チューブ外径mm接続ねじ
R
型番H
(六角対辺)
φD1注1)φD2L1L2※AM有効断面積mm2質量
g
FR2層FRソフトナイロン
61/8KRY06-01SW21012.8102022.1391710.66.412
1/4KRY06-02SW21426.54120
3/8KRY06-03SW21727.942.534
81/8KRY08-01SW21215.2122323.643.518.525.617.714
1/4KRY08-02SW2142845.522
3/8KRY08-03SW21729.44736
101/8KRY10-01SW21718.51726.526.149.52140.028.431
1/4KRY10-02SW229.550.529
3/8KRY10-03SW230.95239
1/2KRY10-04SW22235.154.566
121/4KRY12-02SW21720.91728.530.553.52257.445.431
3/8KRY12-03SW231.95541
1/2KRY12-04SW22236.157.568

※Rねじのねじ込み後の参考寸法
注1)φD1は最大径を意味します。

型番リスト

表示件数

適用チューブ外径1

(φ)

接続ねじ

オーダーメイド仕様

最小発注数量
6
1/8
なし
10個
6
1/4
なし
10個
6
1/4
銅系不可仕様(無電解ニッケルめっき付)
10個
6
3/8
なし
10個
8
1/8
なし
10個
8
1/4
なし
10個
8
1/4
銅系不可仕様(無電解ニッケルめっき付)
10個
8
3/8
なし
10個
8
3/8
銅系不可仕様(無電解ニッケルめっき付)
10個
10
1/8
なし
5個
10
1/8
銅系不可仕様(無電解ニッケルめっき付)
5個
10
1/4
なし
1個
10
1/4
銅系不可仕様(無電解ニッケルめっき付)
5個
10
3/8
なし
5個
10
3/8
銅系不可仕様(無電解ニッケルめっき付)
5個
10
1/2
なし
1個
12
1/4
なし
5個
12
3/8
なし
5個
12
3/8
銅系不可仕様(無電解ニッケルめっき付)
5個
12
1/2
なし
5個
12
1/2
銅系不可仕様(無電解ニッケルめっき付)
5個
通常単価(税別) (税込単価)
通常出荷日
499
( 549 )
7日目
532
( 585 )
7日目
549
( 604 )
9日目
561
( 617 )
9日目
555
( 611 )
9日目
552
( 607 )
7日目
595
( 655 )
9日目
624
( 686 )
6日目
660
( 726 )
9日目
791
( 870 )
9日目
839
( 923 )
9日目
805
( 886 )
在庫品1日目当日出荷可能
740
( 814 )
9日目
750
( 825 )
6日目
791
( 870 )
9日目
914
( 1,005 )
在庫品1日目当日出荷可能
882
( 970 )
9日目
882
( 970 )
6日目
921
( 1,013 )
9日目
976
( 1,074 )
6日目
1,024
( 1,126 )
9日目

詳細情報

基本情報

SMC社のワンタッチ継手。
【特長】
・FRソフトナイロンに使用可能
・大きな保持力
・低真空から1MPaまで使用可能
・軽い取外し力
・狭いスペースでの配管に効果的
【用途】
・めねじ部からの同一方向および90度方向の分岐配管に使用

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
  • CADデータは、一部の型番には対応しておりません。

商品担当おすすめ

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
