未確定：候補が4型番あります。

商品情報

注）漏れがゼロではないので、リークテスタなど真空保持での使用は避けてください。

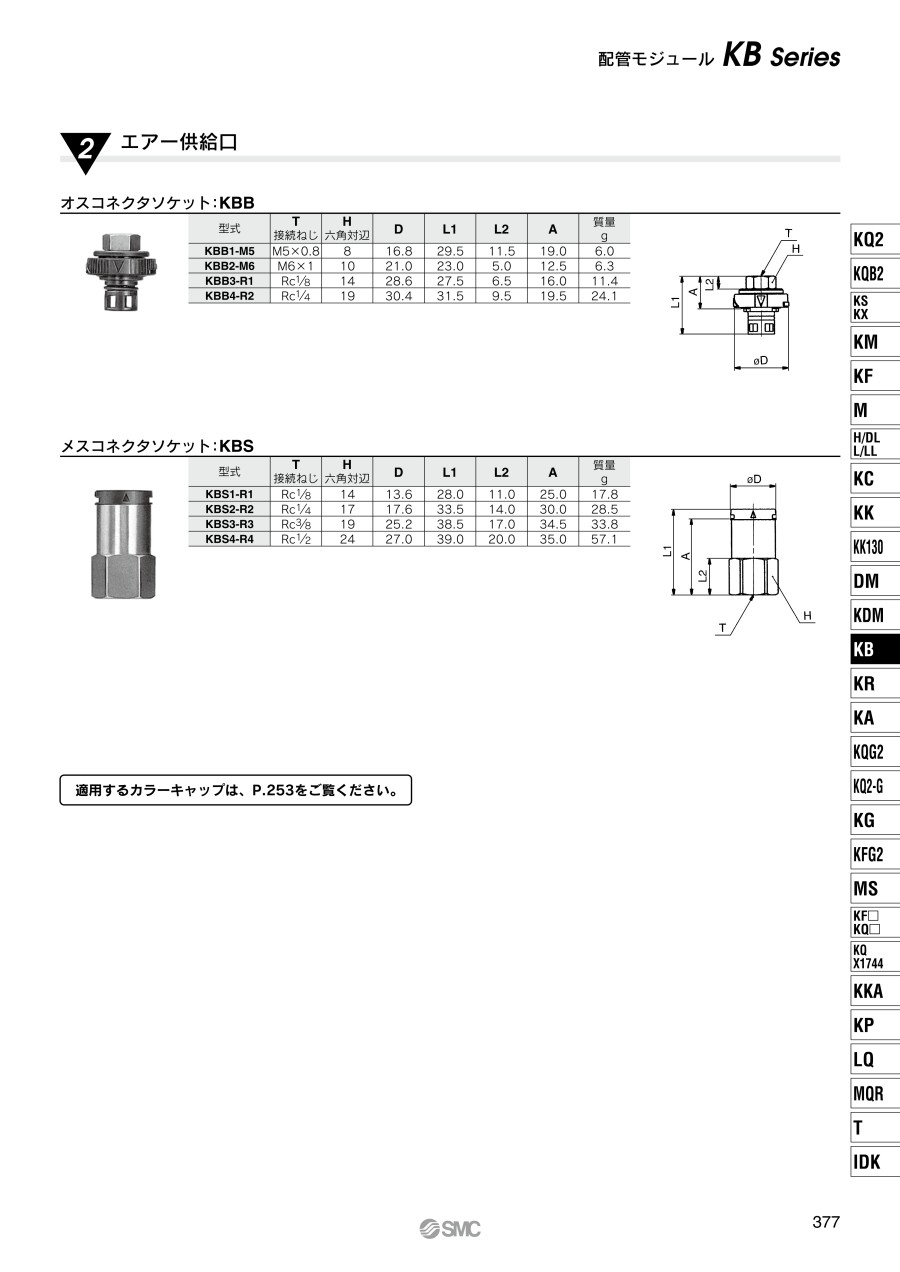

単位：mm

型番	T 接続ねじ	H 六角対辺	D	L1	L2	A	質量 g
KBB1-M5	M5×0.8	8	16.8	29.5	11.5	19.0	6.0
KBB2-M6	M6×1	10	21.0	23.0	5.0	12.5	6.3
KBB3-R1	Rc1/8	14	28.6	27.5	6.5	16.0	11.4
KBB4-R2	Rc1/4	19	30.4	31.5	9.5	19.5	24.1

配管材を連結してご使用になる場合は曲げ荷重等を加えないでください。配管材の変形または破損の原因となります。また、5連以上の場合はブラケット（KBX）をご使用ください。ブラケットを使用しない場合、曲げ、たわみにより配管材の変形の原因となります。
各配管材の接続はボディサイズが同じであれば、何にでも接続可能です。
メスコネクタユニオン、メスコネクタエルボユニオンの取付けはボディの六角面を使用し、適正なスパナで締め込んでください。また、スパナ掛け位置はできるだけねじに近い根本を使用してください。六角面とスパナの大きさが適正でないと六角面のつぶれの原因となります。

型番リスト

表示件数

型番

接続種類	接続ねじ	最小発注数量

通常単価(税別) (税込単価)	通常出荷日

ワンタッチ継手のオスコネクタソケット。
【特長】
・メイン配管から集中分配が可能。
・用途に合わせた配管の集中、分配が可能。
・工具いらずのワンタッチ着脱。
・エア取出方向は360°自由自在。

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

SMC
配管モジュール KBシリーズプラグ
配管モジュール、KBシリーズ、プラグです。特長として、メイン配管から集中分配が可能、用途に合わせた配管の集中または分配が可能、工具いらずのワンタッチ着脱、エア取出方向は360°自由自在が可能です。
SMC
配管モジュール KBシリーズエルボソケットモジュール KBV
配管モジュール、KBシリーズ、エルボソケットモジュールです。特長として、メイン配管から集中分配が可能、用途に合わせた配管の集中または分配が可能、工具いらずのワンタッチ着脱、エア取出方向は360°自由自在が可能です。

配管モジュール KBシリーズオスコネクタソケット KBBのレビュー

この商品のレビューはありません

	今見ている商品配管モジュール KBシリーズオスコネクタソケット KBB	配管モジュール KBシリーズプラグ	配管モジュール KBシリーズ異径モジュール KBR	配管モジュール KBシリーズキャップ KBC	配管モジュール KBシリーズエルボモジュール KBV	配管モジュール KBシリーズメスコネクタエルボユニオン KBL
メーカー	SMC	SMC	SMC	SMC	SMC	SMC
通常価格	634円-	434円 -	298円 -	834円 -	532円 -	386円 -
通常出荷日	在庫品1日目〜	在庫品1日目	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜
本体材質	C3604+PBT+POM	PBT	PBT	C3604+PBT+POM	C3604+PBT+POM	C3604+PBT+POM
ねじ部材質	C3604	C3604	C3604	C3604	C3604	C3604
パッキン・Oリング材質	NBR	NBR	NBR	NBR	NBR	NBR
周囲温度(℃)	-5::60	-5::60	-5::60	-5::60	-5::60	-5::60
使用流体	空気	空気	空気	空気	空気	空気
