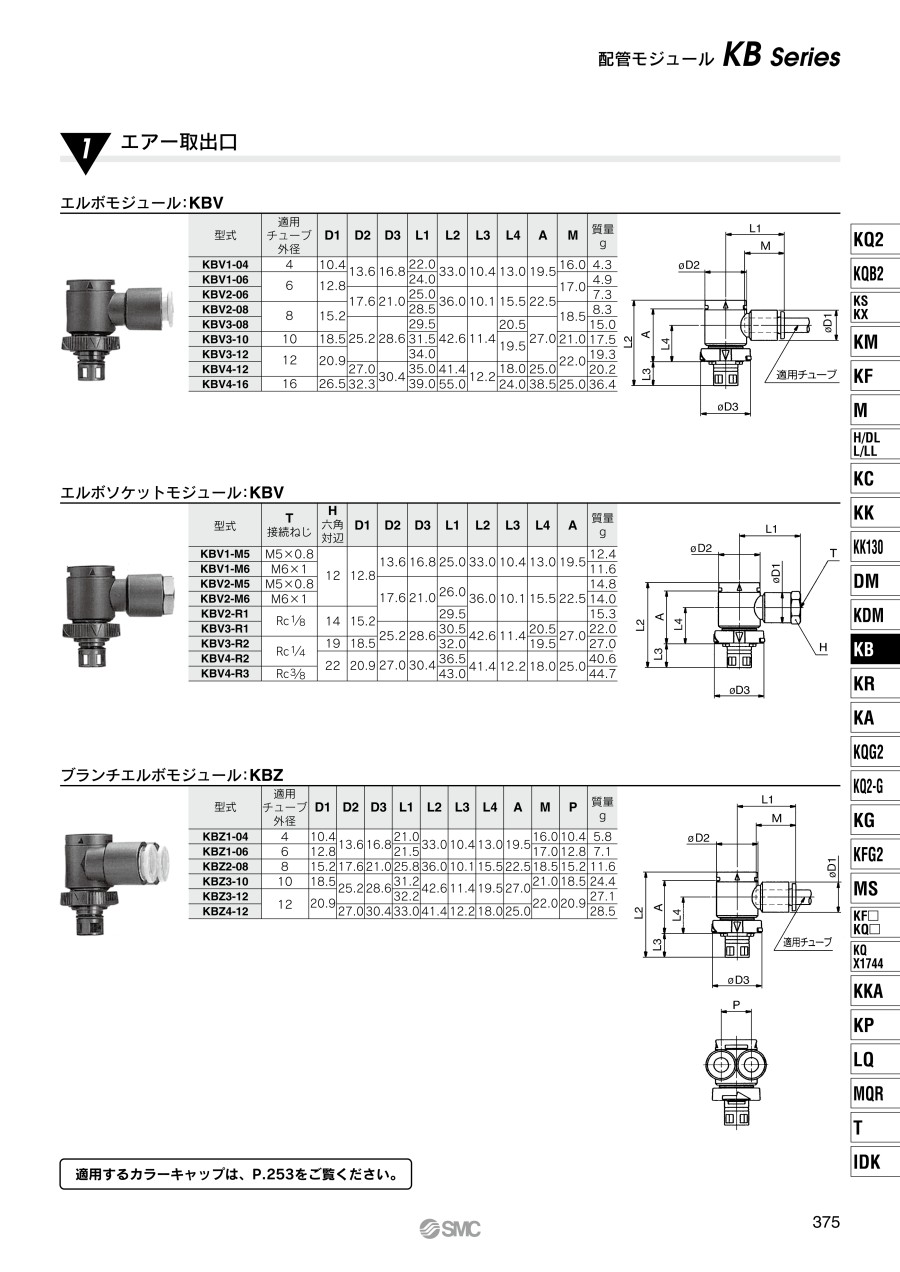

配管モジュール KBシリーズ エルボソケットモジュール KBV

製品仕様

注）漏れがゼロではないので、リークテスタなど真空保持での使用は避けてください。

材質

装着方法1：合マークを合わせる

各配管材をロックリングの合いマークとボディまたは打込スタッドの合いマークを合わせて矢印方向に押し込んで装着する。装着しづらい場合、各配管材を多少左右に回しながら押し込むと装着できる。合いマークが合っていない状態では装着はできず、保持されていないので加圧したとき、配管材が飛び出す。装着する前にロックリングの空回しを行わない。空回しを行った場合、内部部品（スプリング、スプリングガイド）が外れる場合がある。

装着方法2：ロックリングには触れない

装着後、配管材を左右に回転または引っ張り、確実に装着されたことを確認する。ただしこの時、ロックリングには触れない。ロックリングに触れるとロックが解除された状態になることがある。

離脱方法1：ロックリングを90°回転させる。この位置で保持される。

離脱する前に必ず配管内の圧力を排気する。加圧したままの状態でロックを解除すると、配管材が飛び出す。ロックリングをロックリングの矢印方向に90°回転させる。これにより、ロックは解除される。ロックリングはこの位置で自動的に保持されるので、手などで押さえる必要はない。

離脱方法2：ロックリングには触れない。

装着時とは逆に、配管材を引くことにより離脱が完了する。この時、ロックリングには触れない。ロックリングに触れるとロックされ、離脱できないことがある。また、離脱するとロックリングはスプリングが内蔵されているので、自動的に90°反転され、もとの位置に戻る。
