角形マルチコネクタ プラグ KDMシリーズ
- 通常単価(税別)
- 4,001円～11,052円
- 税込単価
- 4,401円～12,157円
ワンタッチ継手、角形マルチコネクタ用のプラグです。【特長】・パネルと機械装置の...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

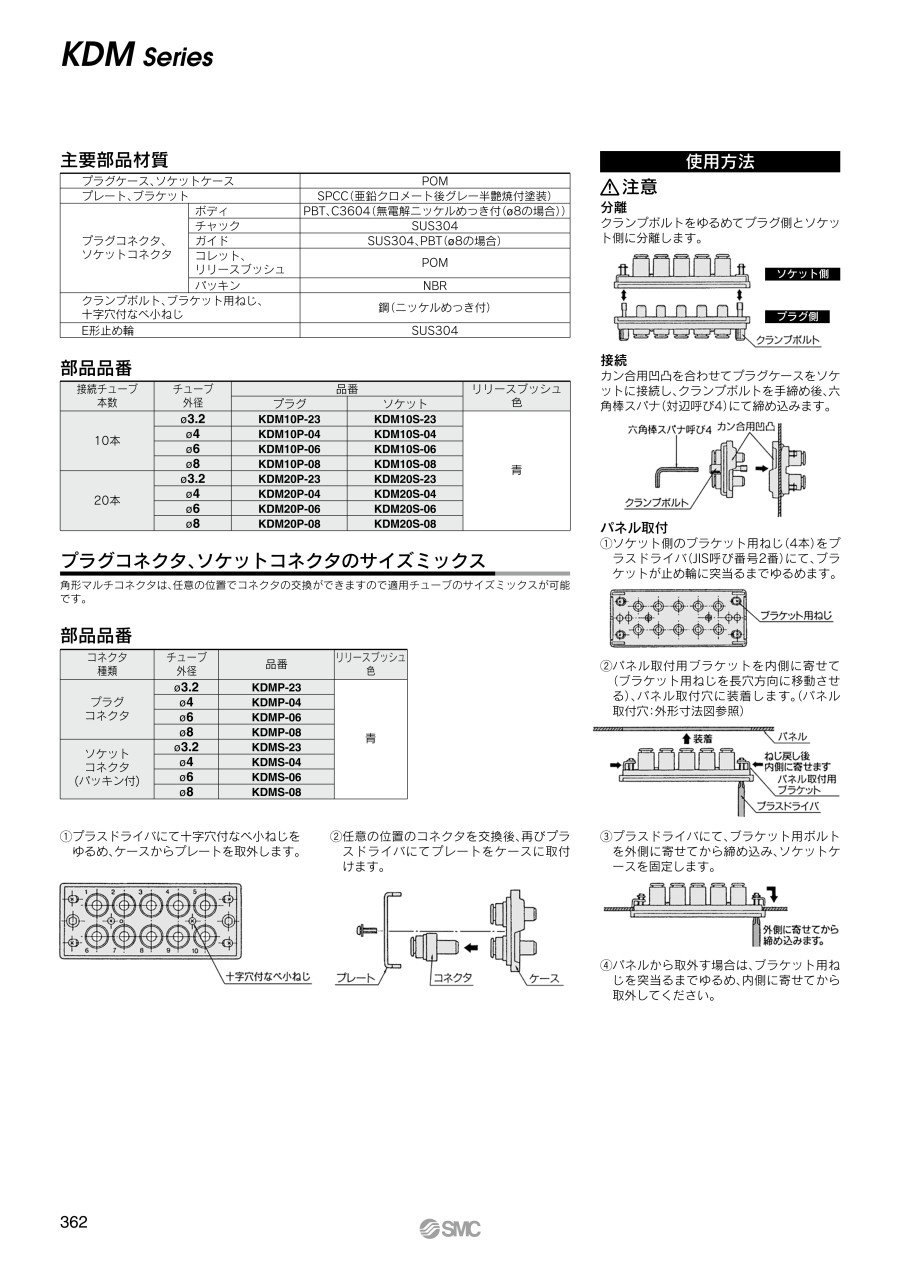

- スペック、材質の詳細はカタログをご参照ください。
- 商品画像はワンタッチ継手「角形マルチコネクタ」の画像となっております。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
商品情報
外形図
10-KDM10
（ ）寸法は10-KDM10-08の場合
パネル取り付け穴
10-KDM20
（ ）寸法は10-KDM20-08の場合
パネル取り付け穴
KDM10
（ ）寸法はKDM10-08の場合
パネル取り付け穴
KDM20
（ ）寸法はKDM20-08の場合
パネル取り付け穴
製品仕様
10-KDMシリーズ
| 接続チューブ本数 | チューブ外径 | 型番 | リリースブッシュ色 |
|---|---|---|---|
| プラグ | |||
| 10本 | φ3.2 | 10-KDM10P-23 | 白 |
| φ4 | 10-KDM10P-04 | ||
| φ6 | 10-KDM10P-06 | ||
| φ8 | 10-KDM10P-08 | ||
| 20本 | φ3.2 | 10-KDM20P-23 | |
| φ4 | 10-KDM20P-04 | ||
| φ6 | 10-KDM20P-06 | ||
| φ8 | 10-KDM20P-08 |
適応チューブ材質
- チューブ材質：ポリウレタン
仕様
- 使用流体：空気
- 使用圧力範囲※：-100kPa～+1MPa
- 保証耐圧力：1.5MPa
- 周囲温度および使用流体温度：-5～+60℃（凍結なきこと）
- 使用グリース：ふっ素系グリース
- 清浄度クラス（ISOクラス）：クラス5
※漏れがゼロではないので、リークテスタなど真空保持での使用は避けてください。
KDMシリーズ
| 接続チューブ本数 | チューブ外径 | 型番 | リリースブッシュ色 |
|---|---|---|---|
| プラグ | |||
| 10本 | φ3.2 | KDM10P-23 | 青 |
| φ4 | KDM10P-04 | ||
| φ6 | KDM10P-06 | ||
| φ8 | KDM10P-08 | ||
| 20本 | φ3.2 | KDM20P-23 | |
| φ4 | KDM20P-04 | ||
| φ6 | KDM20P-06 | ||
| φ8 | KDM20P-08 |
適応チューブ材質
- チューブ材質：FEP、PFA、ナイロン、ソフトナイロン、ポリウレタン
仕様
- 使用流体：空気
- 使用圧力範囲※：-100kPa～+1MPa
- 保証耐圧力：1.5MPa
- 周囲温度および使用流体温度：-5～+60℃（凍結なきこと）
※漏れがゼロではないので、リークテスタなど真空保持での使用は避けてください。
※上記以外の情報につきましてはカタログをご覧ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,130円 ( 4,543円 ) | 9日目 |
4,130円 ( 4,543円 ) | 9日目 |
5,896円 ( 6,486円 ) | 9日目 |
4,217円 ( 4,639円 ) | 9日目 |
7,508円 ( 8,259円 ) | 9日目 |
9,130円 ( 10,043円 ) | 在庫品1日目当日出荷可能 |
11,052円 ( 12,157円 ) | 9日目 |
7,691円 ( 8,460円 ) | 9日目 |
4,001円 ( 4,401円 ) | 6日目 |
4,198円 ( 4,618円 ) | 在庫品1日目当日出荷可能 |
5,459円 ( 6,005円 ) | 在庫品1日目当日出荷可能 |
4,721円 ( 5,193円 ) | 在庫品1日目当日出荷可能 |
7,397円 ( 8,137円 ) | 在庫品1日目当日出荷可能 |
7,317円 ( 8,049円 ) | 6日目 |
8,876円 ( 9,764円 ) | 在庫品1日目当日出荷可能 |
7,317円 ( 8,049円 ) | 39日目 |
10,320円 ( 11,352円 ) | 6日目 |
詳細情報
基本情報
ワンタッチ継手、角形マルチコネクタ用のプラグです。
【特長】
・パネルと機械装置の分離輸送や故障によるユニット交換などの省力に有効です
・多心ワンタッチ着脱
【10-シリーズ クリーンシリーズ】
・クリーン環境に対応
・クリーンルーム内への発塵を防止
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像はワンタッチ継手「角形マルチコネクタ」の画像となっております。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
