ワンタッチ管継手 マニホールド KMシリーズ KM15

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
  • CADデータは、一部の型番には対応しておりません。
未確定:候補が27型番あります。
数量:

商品情報

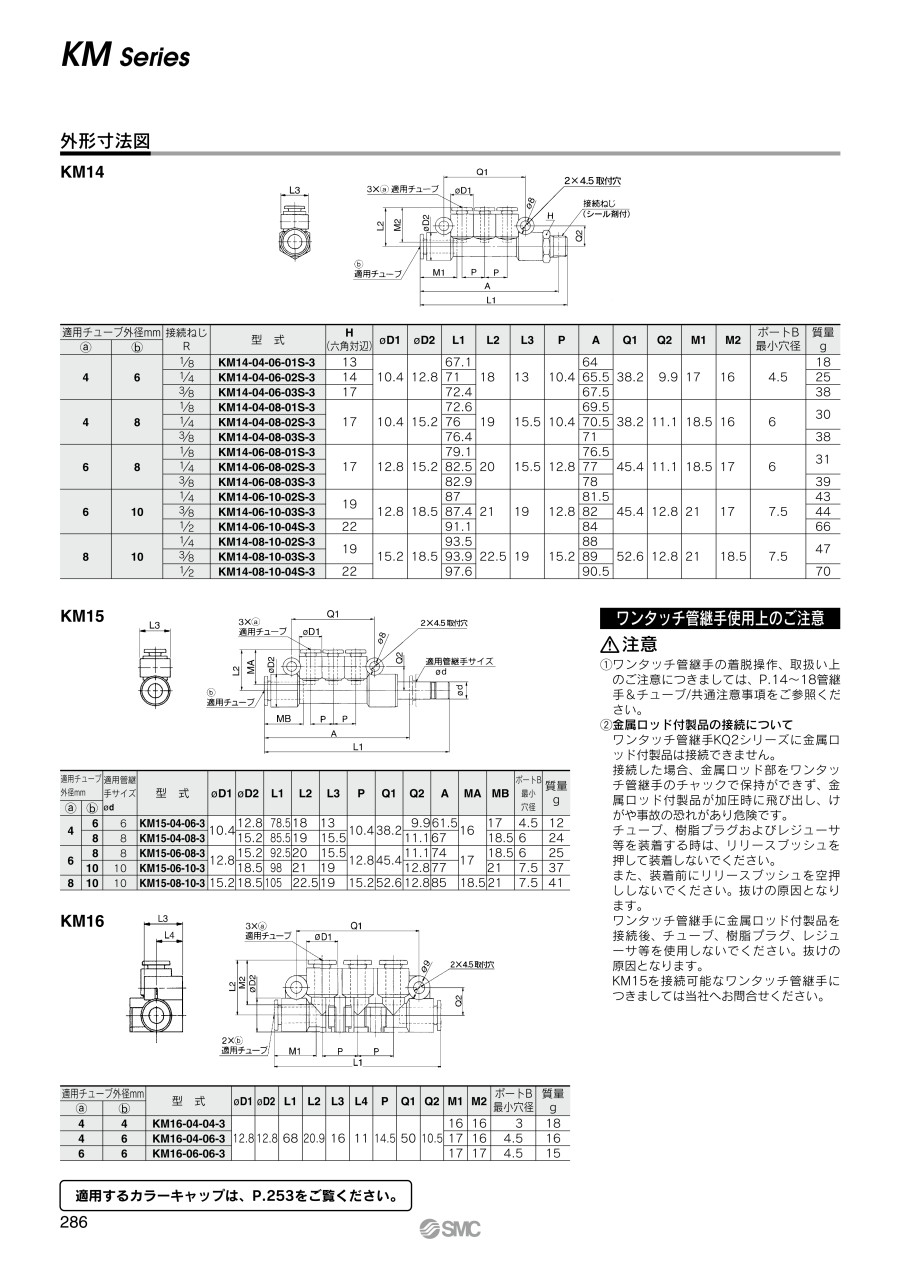

外形図

KM15の寸法図

製品仕様

単位:mm
適用チューブ外径
mm
適用管継手サイズ
φd
型番φD1φD2L1L2L3PQ1Q2AMAMBポートB最小穴径質量
g
(a)(b)
466KM15-04-06-310.412.878.5181310.438.29.961.516174.512
88KM15-04-08-315.285.51915.511.16718.5624
688KM15-06-08-312.815.292.52015.512.845.411.1741718.5625
1010KM15-06-10-318.598211912.877217.537
81010KM15-08-10-315.218.510522.51915.252.612.88518.5217.541

製品仕様

使用流体空気 水注2)
使用圧力範囲-100kPa~+1MPa
保証耐圧力3MPa
周囲温度および使用流体温度-5~+60℃、水の場合:0~+40℃(凍結なきこと)
ねじ-
付属品

注2)サージ圧は最高使用圧力以下でご使用ください。

材質

ボディPBT
打込みハーフ・打込みロッドC3604・PBT
チャックSUS304
ガイドSUS304
コレット、リリースブッシュPOM
パッキン、OリングNBR

構造

KM15の構造図

ポートA:ワンタッチ管継手
ポートB:ワンタッチ管継手、打込みロッド

型番リスト

表示件数

パッキン・Oリング材質

適用チューブ外径1

(φ)

適用チューブ外径2

(φ)

リリースブッシュ色

オーダーメイド仕様

最小発注数量
[標準(NBR)] NBR
4
6
なし
5個
[標準(NBR)] NBR
4
6
鋼系不可仕様(無電解ニッケルめっき付)
5個
[標準(NBR)] NBR
4
6
潤滑剤:白色ワセリン、リリースブッシュ色変更
5個
[標準(NBR)] NBR(フッ素コーティング付)
4
6
ライトブルー
ノングリース仕様、ゴム材質・リリースブッシュ色変更
5個
[標準(NBR)] NBR(フッ素コーティング付)
4
6
ライトブルー
ノングリース仕様、ゴム材質・リリースブッシュ色変更、鋼系不可仕様(無電解ニッケルめっき付)
1個
[フッ素ゴム] フッ素ゴム
4
6
ゴム材質変更
1個
[標準(NBR)] NBR
4
8
なし
1個
[標準(NBR)] NBR
4
8
鋼系不可仕様(無電解ニッケルめっき付)
5個
[標準(NBR)] NBR
4
8
潤滑剤:白色ワセリン、リリースブッシュ色変更
5個
[標準(NBR)] NBR(フッ素コーティング付)
4
8
ライトブルー
ノングリース仕様、ゴム材質・リリースブッシュ色変更
5個
[標準(NBR)] NBR(フッ素コーティング付)
4
8
ライトブルー
ノングリース仕様、ゴム材質・リリースブッシュ色変更、鋼系不可仕様(無電解ニッケルめっき付)
10個
[フッ素ゴム] 特殊FKM(フッ素コーティング)
4
8
ライトブルー
ノングリース仕様、ゴム材質・リリースブッシュ色変更
5個
[標準(NBR)] NBR
6
8
なし
5個
[標準(NBR)] NBR
6
8
鋼系不可仕様(無電解ニッケルめっき付)
5個
[標準(NBR)] NBR
6
8
潤滑剤:白色ワセリン、リリースブッシュ色変更
5個
[標準(NBR)] NBR(フッ素コーティング付)
6
8
ライトブルー
ノングリース仕様、ゴム材質・リリースブッシュ色変更
5個
[フッ素ゴム] 特殊FKM(フッ素コーティング)
6
8
ライトブルー
ノングリース仕様、ゴム材質・リリースブッシュ色変更
5個
[標準(NBR)] NBR
6
10
なし
5個
[標準(NBR)] NBR
6
10
鋼系不可仕様(無電解ニッケルめっき付)
5個
[標準(NBR)] NBR
6
10
潤滑剤:白色ワセリン、リリースブッシュ色変更
5個
[標準(NBR)] NBR(フッ素コーティング付)
6
10
ライトブルー
ノングリース仕様、ゴム材質・リリースブッシュ色変更
5個
[標準(NBR)] NBR(フッ素コーティング付)
6
10
ライトブルー
ノングリース仕様、ゴム材質・リリースブッシュ色変更、鋼系不可仕様(無電解ニッケルめっき付)
5個
[標準(NBR)] NBR
8
10
なし
5個
[標準(NBR)] NBR
8
10
鋼系不可仕様(無電解ニッケルめっき付)
5個
[標準(NBR)] NBR
8
10
潤滑剤:白色ワセリン、リリースブッシュ色変更
5個
[標準(NBR)] NBR(フッ素コーティング付)
8
10
ライトブルー
ノングリース仕様、ゴム材質・リリースブッシュ色変更
5個
[フッ素ゴム] フッ素ゴム
8
10
ゴム材質変更
1個
通常単価(税別) (税込単価)
通常出荷日
850
( 935 )
6日目
884
( 972 )
9日目
925
( 1,018 )
9日目
959
( 1,055 )
9日目
1,083
( 1,191 )
9日目
930
( 1,023 )
9日目
950
( 1,045 )
在庫品1日目当日出荷可能
891
( 980 )
9日目
925
( 1,018 )
9日目
977
( 1,075 )
9日目
1,091
( 1,200 )
9日目
1,064
( 1,170 )
9日目
894
( 983 )
6日目
891
( 980 )
9日目
925
( 1,018 )
9日目
977
( 1,075 )
9日目
1,108
( 1,219 )
9日目
990
( 1,089 )
7日目
985
( 1,084 )
9日目
1,024
( 1,126 )
9日目
1,069
( 1,176 )
9日目
1,238
( 1,362 )
9日目
942
( 1,036 )
6日目
985
( 1,084 )
9日目
1,024
( 1,126 )
9日目
1,086
( 1,195 )
9日目
1,147
( 1,262 )
9日目

詳細情報

基本情報

【特長】
・配管のコンパクト化が可能
・集中配管が可能
・ワンタッチ取付

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
  • CADデータは、一部の型番には対応しておりません。
