商品情報
型番リスト
詳細情報
カタログ

商品情報

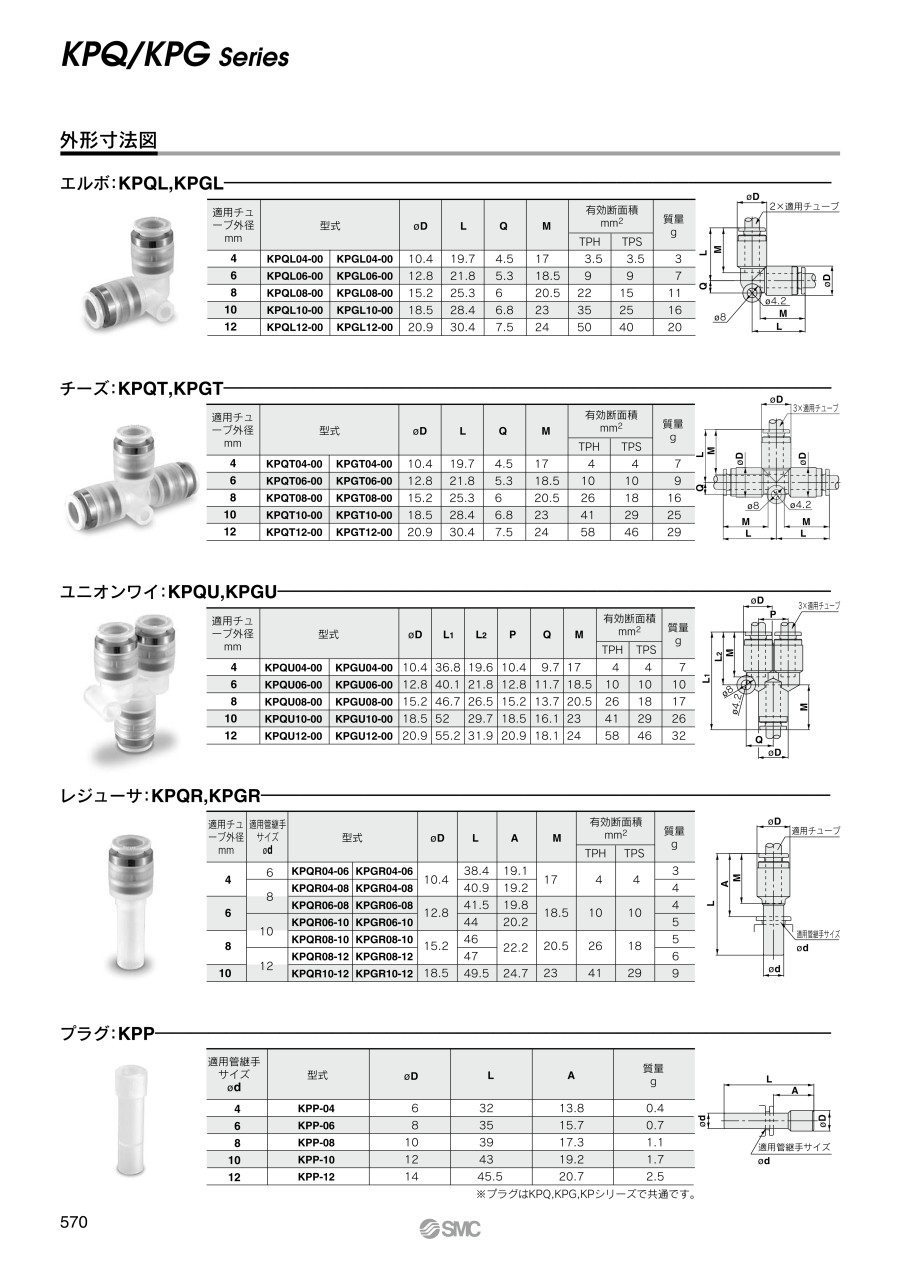

外形図

製品仕様

適用チューブ外径mm	適用管継手サイズφd	型番		φD^注1）	L	A	M	有効断面積mm²		質量 g
適用チューブ外径mm	適用管継手サイズφd	型番		φD^注1）	L	A	M	TPH	TPS	質量 g
4	6	KPQR04-06	KPGR04-06	10.4	38.4	19.1	17	4	4	3
4	8	KPQR04-08	KPGR04-08	10.4	40.9	19.2	17	4	4	4
6	8	KPQR06-08	KPGR06-08	12.8	41.5	19.8	18.5	10	10	4
6	10	KPQR06-10	KPGR06-10	12.8	44	20.2	18.5	10	10	5
8	10	KPQR08-10	KPGR08-10	15.2	46	22.2	20.5	26	18	5
8	12	KPQR08-12	KPGR08-12	15.2	47	22.2	20.5	26	18	6
10	12	KPQR10-12	KPGR10-12	18.5	49.5	24.7	23	41	29	9

注1）φDは最大径を意味します。

KPQ／KPGシリーズ共通仕様（参考）

■適用チューブ

チューブ材質	PFA、ポリウレタン
チューブ外径	φ4、φ6、φ8、φ10、φ12

FEP、ナイロン、ソフトナイロンおよびクリーン仕様以外のチューブについても使用可能ですが、クリーン度の性能が落ちます。

■仕様

清浄度クラス（ISOクラス）	クラス3^注1）
使用流体	空気
最高使用圧力（20℃）	1MPa^注2）
使用真空圧力	-100kPa
保証耐圧力（20℃）	3MPa
周囲温度および使用流体温度	-5℃～+60℃
ねじ	JIS B0203（管用テーパねじ）
使用油脂類	ふっ素系グリース

注1）「発塵量のクラス区分」を参照ください。内部はシール部材にふっ素グリースを塗布していますので、グレード対象外となります。
注2）最高使用圧力は20℃の時の値です。その他の温度の場合は「使用温度と最高使用圧力との関係」を参照ください。
注3）漏れがゼロではないので、リークテスタなど真空保持でのご使用は避けてください。

型式表示方法

構造図と構成部品

M5タイプの場合

ハーフユニオンの場合

番号	部品名		材質
番号	部品名		KPQシリーズ	KPGシリーズ
1	ボディ	-	PP
1	ボディ	ハーフユニオンの場合	C3604（無電解ニッケルめっき）	SUS304
2	打込みハーフ		C3604（無電解ニッケルめっき）	SUS304
3	チャック		SUS304
4	ガイド	-	C3604（無電解ニッケルめっき）	SUS304
4	ガイド	ハーフユニオンの場合	PP
5	リリースブッシュ		PP（着色：ライトグレー）	PP（着色：ライトブルー）
6	コレット		PP
7	ストッパ	-	SUS304
7	ストッパ	ハーフユニオンの場合	PP
8	パッキン		NBR
9	クッション		NBR
10	O リング		NBR
11	ガスケット		SUS304, NBR

商品特長詳細

発塵量のクラス区分

使用温度と最高使用圧力との関係

型番リスト

表示件数

型番

本体材質

適用チューブ外径1

(φ)

適用管継手サイズ(mm)

リリースブッシュ色

最小発注数量

[PP樹脂] PP・SUS304	4	6	ライトブルー	10個
[PP樹脂] PP・SUS304	4	8	ライトブルー	10個
[PP樹脂] PP・SUS304	6	8	ライトブルー	10個
[PP樹脂] PP・SUS304	6	10	ライトブルー	10個
[PP樹脂] PP・SUS304	8	10	ライトブルー	10個
[PP樹脂] PP・SUS304	8	12	ライトブルー	10個
[PP樹脂] PP・SUS304	10	12	ライトブルー	5個
[PP樹脂] PP・C3604(無電解ニッケルめっき)	4	6	ライトグレー	10個
[PP樹脂] PP・C3604(無電解ニッケルめっき)	4	8	ライトグレー	10個
[PP樹脂] PP・C3604(無電解ニッケルめっき)	6	8	ライトグレー	10個
[PP樹脂] PP・C3604(無電解ニッケルめっき)	6	10	ライトグレー	10個
[PP樹脂] PP・C3604(無電解ニッケルめっき)	8	10	ライトグレー	10個
[PP樹脂] PP・C3604(無電解ニッケルめっき)	8	12	ライトグレー	10個
[PP樹脂] PP・C3604(無電解ニッケルめっき)	10	12	ライトグレー	5個

通常単価(税別) (税込単価)	通常出荷日

712円 ( 783円 )	6日目
829円 ( 912円 )	在庫品1日目当日出荷可能
751円 ( 826円 )	在庫品1日目当日出荷可能
716円 ( 788円 )	6日目
822円 ( 904円 )	在庫品1日目当日出荷可能
768円 ( 845円 )	7日目
871円 ( 958円 )	6日目
574円 ( 631円 )	6日目
616円 ( 678円 )	6日目
616円 ( 678円 )	6日目
616円 ( 678円 )	6日目
616円 ( 678円 )	6日目
616円 ( 678円 )	6日目
702円 ( 772円 )	6日目

詳細情報

基本情報

基本情報

SMC社のワンタッチ継手。
【特長】
・クリーンルーム内の駆動系エアシステムに適したワンタッチ管継手
【用途】
・ワンタッチ管継手のサイズ変更に使用

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
ポリウレタンチューブ TU・TIUBシリーズ
本商品に適合するポリウレタンチューブとなります。継手とあわせて検討可能です。
SMC
クリーンワンタッチ管継手 KPシリーズレジューサ KPR
同商品タイプの使用流体：空気・チッ素ガス・水・脱イオン水（純水）、周囲及び使用流体温度：-20℃～80℃となります。用途にあわせて比較検討可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
