商品情報
型番リスト
詳細情報
カタログ

商品情報

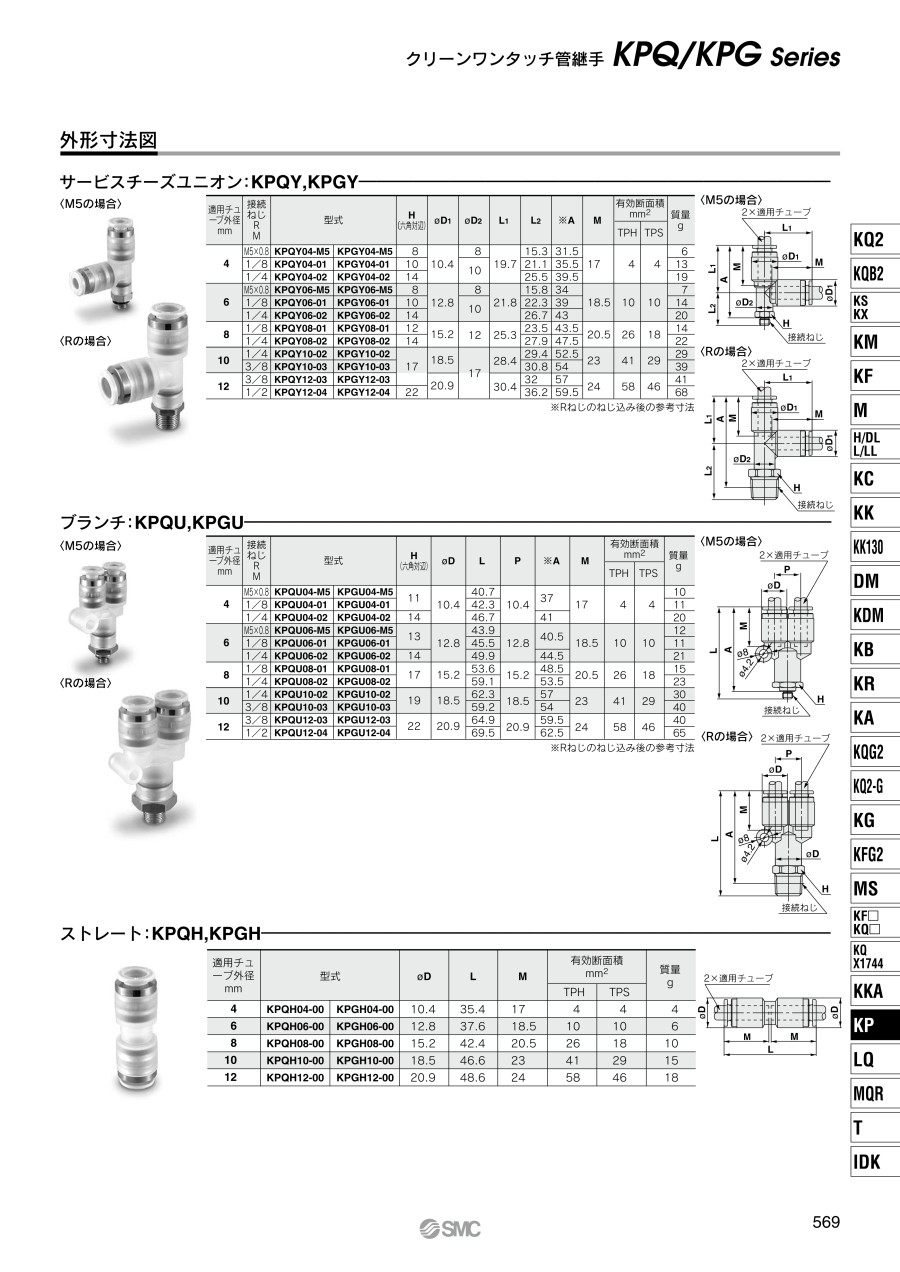

外形図

M5の場合

Rの場合

製品仕様

適用チューブ外径 mm	接続ねじ R M	型番		H （六角対辺）	φD₁^注1）	φD₂	L₁	L₂	※A	M	有効断面積 mm²		質量 g
適用チューブ外径 mm	接続ねじ R M	型番		H （六角対辺）	φD₁^注1）	φD₂	L₁	L₂	※A	M	TPH	TPS	質量 g
4	M5×0.8	KPQY04-M5	KPGY04-M5	8	10.4	8	19.7	15.3	31.5	17	4	4	6
	1/8	KPQY04-01	KPGY04-01	10		10		21.1	35.5				13
	1/4	KPQY04-02	KPGY04-02	14		10		25.5	39.5				19
6	M5×0.8	KPQY06-M5	KPGY06-M5	8	12.8	8	21.8	15.8	34	18.5	10	10	7
	1/8	KPQY06-01	KPGY06-01	10		10		22.3	39				14
	1/4	KPQY06-02	KPGY06-02	14		10		26.7	43				20
8	1/8	KPQY08-01	KPGY08-01	12	15.2	12	25.3	23.5	43.5	20.5	26	18	14
8	1/4	KPQY08-02	KPGY08-02	14	15.2	12	25.3	27.9	47.5	20.5	26	18	22
10	1/4	KPQY10-02	KPGY10-02	17	18.5	17	28.4	29.4	52.5	23	41	29	29
10	3/8	KPQY10-03	KPGY10-03		18.5		28.4	30.8	54	23	41	29	39
12	3/8	KPQY12-03	KPGY12-03		20.9		30.4	32	57	24	58	46	41
12	1/2	KPQY12-04	KPGY12-04	22	20.9		30.4	36.2	59.5	24	58	46	68

※Rねじのねじ込み後の参考寸法

注1）φD1は最大径を意味します。

型式表示方法

KPQ／KPGシリーズ共通の仕様（参考）

■適用チューブ

チューブ材質	PFA, ポリウレタン
チューブ外径	φ4、φ6、φ8、φ10、φ12

FEP、ナイロン、ソフトナイロンおよびクリーン仕様以外のチューブについても使用可能ですが、クリーン度の性能が落ちます。

■仕様

清浄度クラス（ISOクラス）	クラス3^注1）
使用流体	空気
最高使用圧力（20℃）	1MPa^注2）
使用真空圧力	-100kPa
保証耐圧力（20℃）	3MPa
周囲温度および使用流体温度	-5～+60℃
ねじ	JIS B0203（管用テーパねじ）
使用油脂類	ふっ素系グリース

注1）商品特長詳細の「発塵量のクラス区分」を参照ください。内部はシール部材にふっ素グリースを塗布していますので、グレード対象外となります。
注2）最高使用圧力は20℃の時の値です。その他の温度の場合は「使用温度と最高使用圧力との関係」を参照ください。
注3）漏れがゼロではないので、リークテスタなど真空保持でのご使用は避けてください。

■構造図

M5タイプの場合

ハーフユニオンの場合

■構成部品

番号	部品名		材質
番号	部品名		KPQシリーズ	KPGシリーズ
1	ボディ	-	PP
1	ボディ	ハーフユニオンの場合	C3604（無電解ニッケルめっき）	SUS304
2	打込みハーフ		C3604（無電解ニッケルめっき）	SUS304
3	チャック		SUS304
4	ガイド	-	C3604（無電解ニッケルめっき）	SUS304
4	ガイド	ハーフユニオンの場合	PP
5	リリースブッシュ		PP （着色：ライトグレー）	PP （着色：ライトブルー）
6	コレット		PP
7	ストッパ	-	SUS304
7	ストッパ	ハーフユニオンの場合	PP
8	パッキン		NBR
9	クッション		NBR
10	Oリング		NBR
11	ガスケット		SUS304, NBR

商品特長詳細

発塵量のクラス区分

使用温度と最高使用圧力との関係

型番リスト

表示件数

型番

本体材質

ねじ部材質

パッキン・Oリング材質

適用チューブ外径1

(φ)

接続種類

接続ねじ

リリースブッシュ色

オーダーメイド仕様

最小発注数量

[PP樹脂] PP・SUS304	[SUS303・SUS304] SUS304	[標準(NBR)] NBR	4	R	1/8	ライトブルー	なし	10個
[PP樹脂] PP・SUS304	[SUS303・SUS304] SUS304	[標準(NBR)] NBR	4	R	1/4	ライトブルー	なし	10個
[PP樹脂] PP・SUS304	[SUS303・SUS304] SUS304	[標準(NBR)] NBR	6	R	1/8	ライトブルー	なし	10個
[PP樹脂] PP・SUS304	[SUS303・SUS304] SUS304	[標準(NBR)] NBR	8	R	1/8	ライトブルー	なし	10個
[PP樹脂] PP・SUS304	[SUS303・SUS304] SUS304	[標準(NBR)] NBR	8	R	1/4	ライトブルー	なし	10個
[PP樹脂] PP・SUS304	[SUS303・SUS304] SUS304	[標準(NBR)] NBR	10	R	1/4	ライトブルー	なし	5個
[PP樹脂] PP・SUS304	[SUS303・SUS304] SUS304	[標準(NBR)] NBR	10	R	3/8	ライトブルー	なし	5個
[PP樹脂] PP・C3604(無電解ニッケルめっき)	[標準(黄銅)] C3604(無電解ニッケルめっき)	[標準(NBR)] NBR	4	M	5×0.8	ライトグレー	なし	10個
[PP樹脂] PP・C3604(無電解ニッケルめっき)	[標準(黄銅)] C3604(無電解ニッケルめっき)	[標準(NBR)] NBR	6	R	1/8	ライトグレー	なし	10個
[PP樹脂] PP・C3604(無電解ニッケルめっき)	[標準(黄銅)] C3604(無電解ニッケルめっき)	[標準(NBR)] NBR	10	R	1/4	ライトグレー	なし	5個
[PP樹脂] PP・C3604(無電解ニッケルめっき)	[標準(黄銅)] C3604(無電解ニッケルめっき)	[標準(NBR)] NBR	12	R	3/8	ライトグレー	なし	5個
[PP樹脂] PP・C3604(無電解ニッケルめっき)	[標準(黄銅)] C3604(無電解ニッケルめっき)	[標準(NBR)] NBR	12	R	1/2	ライトグレー	なし	5個

通常単価(税別) (税込単価)	通常出荷日

1,349円 ( 1,484円 )	6日目
1,451円 ( 1,596円 )	6日目
1,349円 ( 1,484円 )	6日目
1,498円 ( 1,648円 )	6日目
1,561円 ( 1,717円 )	6日目
1,854円 ( 2,039円 )	在庫品1日目当日出荷可能
1,855円 ( 2,041円 )	6日目
1,097円 ( 1,207円 )	6日目
1,097円 ( 1,207円 )	6日目
1,250円 ( 1,375円 )	6日目
1,567円 ( 1,724円 )	6日目
1,622円 ( 1,784円 )	6日目

詳細情報

基本情報

基本情報

SMC社のワンタッチ継手。
【特長】
・クリーンルーム内の駆動系エアシステムに適したワンタッチ管継手
【用途】
・めねじ部からの同一方向および90度方向の分岐配管に使用
