クリーンワンタッチ管継手 KPQ/KPGシリーズ ハーフユニオン KPQH・KPGH
- 通常単価(税別)
- 500円～2,559円
- 税込単価
- 550円～2,815円
SMC社のワンタッチ継手。【特長】・クリーンルーム内の駆動系エアシステムに適し...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。 - 本ページの商品は最低発注数量が変更となりました。
型番ごとに最低発注数量が異なるため、詳細は見積・注文画面でご確認ください。
商品情報

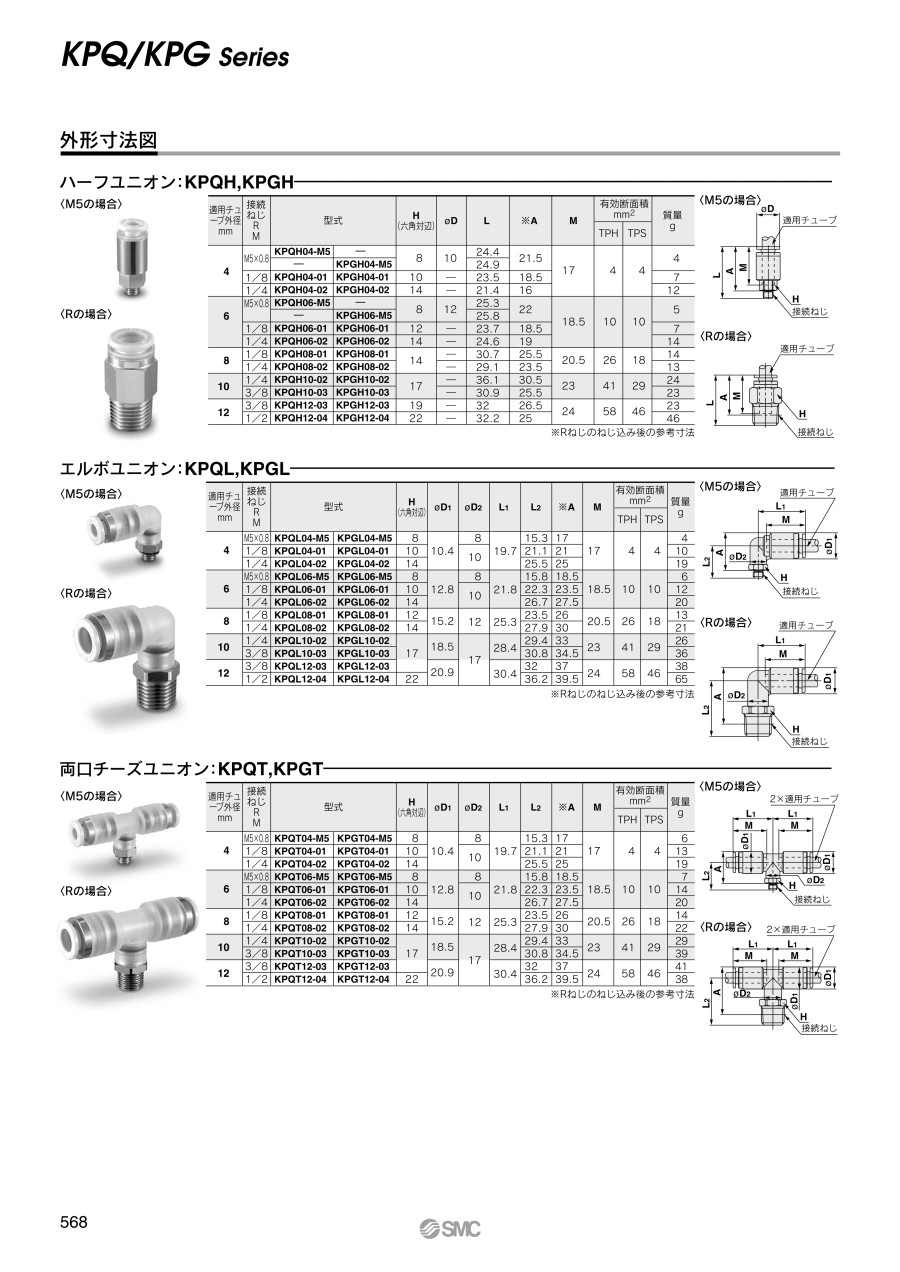

外形図
M5の場合
Rの場合
製品仕様
| 適用チューブ外径mm | 接続ねじ R M | 型番 | H （六角対辺） | φD | L | ※A | M | 有効断面積mm2 | 質量g | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| TPH | TPS | ||||||||||
| 4 | M5×0.8 | KPQH04-M5 | - | 8 | 10 | 24.4 | 21.5 | 17 | 4 | 4 | 4 |
| - | KPGH04-M5 | 24.9 | |||||||||
| 1/8 | KPQH04-01 | KPGH04-01 | 10 | - | 23.5 | 18.5 | 7 | ||||
| 1/4 | KPQH04-02 | KPGH04-02 | 14 | - | 21.4 | 16 | 12 | ||||
| 6 | M5×0.8 | KPQH06-M5 | - | 8 | 12 | 25.3 | 22 | 18.5 | 10 | 10 | 5 |
| - | KPGH06-M5 | 25.8 | |||||||||
| 1/8 | KPQH06-01 | KPGH06-01 | 12 | - | 23.7 | 18.5 | 7 | ||||
| 1/4 | KPQH06-02 | KPGH06-02 | 14 | - | 24.6 | 19 | 14 | ||||
| 8 | 1/8 | KPQH08-01 | KPGH08-01 | 14 | - | 30.7 | 25.5 | 20.5 | 26 | 18 | 14 |
| 1/4 | KPQH08-02 | KPGH08-02 | - | 29.1 | 23.5 | 13 | |||||
| 10 | 1/4 | KPQH10-02 | KPGH10-02 | 17 | - | 36.1 | 30.5 | 23 | 41 | 29 | 24 |
| 3/8 | KPQH10-03 | KPGH10-03 | - | 30.9 | 25.5 | 23 | |||||
| 12 | 3/8 | KPQH12-03 | KPGH12-03 | 19 | - | 32 | 26.5 | 24 | 58 | 46 | 23 |
| 1/2 | KPQH12-04 | KPGH12-04 | 22 | - | 32.2 | 25 | 46 | ||||
※Rねじのねじ込み後の参考寸法
型式表示方法
KPQ／KPGシリーズ共通の仕様（参考）
■適用チューブ
| チューブ材質 | PFA, ポリウレタン |
|---|---|
| チューブ外径 | φ4、φ6、φ8、φ10、φ12 |
- FEP、ナイロン、ソフトナイロンおよびクリーン仕様以外のチューブについても使用可能ですが、クリーン度の性能が落ちます。
■仕様
| 清浄度クラス（ISOクラス） | クラス3注1） |
|---|---|
| 使用流体 | 空気 |
| 最高使用圧力（20℃） | 1MPa注2） |
| 使用真空圧力 | -100kPa |
| 保証耐圧力（20℃） | 3MPa |
| 周囲温度および使用流体温度 | -5～+60℃ |
| ねじ | JIS B0203（管用テーパねじ） |
| 使用油脂類 | ふっ素系グリース |
注1）商品特長詳細の「発塵量のクラス区分」を参照ください。内部はシール部材にふっ素グリースを塗布していますので、グレード対象外となります。
注2）最高使用圧力は20℃の時の値です。その他の温度の場合は「使用温度と最高使用圧力との関係」を参照ください。
注3）漏れがゼロではないので、リークテスタなど真空保持でのご使用は避けてください。
■構造図
M5タイプの場合
ハーフユニオンの場合
■構成部品
| 番号 | 部品名 | 材質 | ||
|---|---|---|---|---|
| KPQシリーズ | KPGシリーズ | |||
| 1 | ボディ | - | PP | |
| ハーフユニオンの場合 | C3604（無電解ニッケルめっき） | SUS304 | ||
| 2 | 打込みハーフ | C3604（無電解ニッケルめっき） | SUS304 | |
| 3 | チャック | SUS304 | ||
| 4 | ガイド | - | C3604（無電解ニッケルめっき） | SUS304 |
| ハーフユニオンの場合 | PP | |||
| 5 | リリースブッシュ | PP（着色：ライトグレー） | PP（着色：ライトブルー） | |
| 6 | コレット | PP | ||
| 7 | ストッパ | - | SUS304 | |
| ハーフユニオンの場合 | PP | |||
| 8 | パッキン | NBR | ||
| 9 | クッション | NBR | ||
| 10 | Oリング | NBR | ||
| 11 | ガスケット | SUS304, NBR | ||
商品特長詳細
発塵量のクラス区分
使用温度と最高使用圧力との関係
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,346円 ( 1,481円 ) | 6日目 |
1,430円 ( 1,573円 ) | 6日目 |
1,409円 ( 1,550円 ) | 6日目 |
1,726円 ( 1,899円 ) | 在庫品1日目当日出荷可能 |
1,634円 ( 1,797円 ) | 9日目 |
1,238円 ( 1,362円 ) | 在庫品1日目当日出荷可能 |
1,252円 ( 1,377円 ) | 在庫品1日目当日出荷可能 |
1,449円 ( 1,594円 ) | 在庫品1日目当日出荷可能 |
1,501円 ( 1,651円 ) | 在庫品1日目当日出荷可能 |
1,532円 ( 1,685円 ) | 6日目 |
1,537円 ( 1,691円 ) | 在庫品1日目当日出荷可能 |
1,492円 ( 1,641円 ) | 在庫品1日目当日出荷可能 |
1,495円 ( 1,645円 ) | 19日目 |
1,550円 ( 1,705円 ) | 在庫品1日目当日出荷可能 |
1,427円 ( 1,570円 ) | 在庫品1日目当日出荷可能 |
1,756円 ( 1,932円 ) | 6日目 |
1,850円 ( 2,035円 ) | 6日目 |
1,951円 ( 2,146円 ) | 6日目 |
1,694円 ( 1,863円 ) | 在庫品1日目当日出荷可能 |
2,095円 ( 2,305円 ) | 在庫品1日目当日出荷可能 |
1,798円 ( 1,978円 ) | 在庫品1日目当日出荷可能 |
2,425円 ( 2,668円 ) | 6日目 |
2,559円 ( 2,815円 ) | 在庫品1日目当日出荷可能 |
2,540円 ( 2,794円 ) | 在庫品1日目当日出荷可能 |
2,406円 ( 2,647円 ) | 在庫品1日目当日出荷可能 |
500円 ( 550円 ) | 在庫品1日目当日出荷可能 |
500円 ( 550円 ) | 6日目 |
609円 ( 670円 ) | 在庫品1日目当日出荷可能 |
544円 ( 598円 ) | 在庫品1日目当日出荷可能 |
543円 ( 597円 ) | 6日目 |
629円 ( 692円 ) | 9日目 |
609円 ( 670円 ) | 在庫品1日目当日出荷可能 |
624円 ( 686円 ) | 在庫品1日目当日出荷可能 |
565円 ( 622円 ) | 6日目 |
651円 ( 716円 ) | 6日目 |
651円 ( 716円 ) | 6日目 |
735円 ( 809円 ) | 在庫品1日目当日出荷可能 |
737円 ( 811円 ) | 6日目 |
詳細情報
基本情報
SMC社のワンタッチ継手。
【特長】
・クリーンルーム内の駆動系エアシステムに適したワンタッチ管継手。
【用途】
・めねじ部からの同一方向の配管に使用。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。 - 本ページの商品は最低発注数量が変更となりました。
型番ごとに最低発注数量が異なるため、詳細は見積・注文画面でご確認ください。
