クリーンワンタッチ管継手 KPシリーズ ハーフユニオン KPH

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは こちら から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は こちら から、お見積/ご注文下さい。
  • スペック、材質の詳細はカタログをご参照ください。
  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
    本ページの商品は最低発注数量が変更となりました。
    型番ごとに最低発注数量が異なるため、詳細は見積・注文画面でご確認ください。
  • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
未確定:候補が9型番あります。
数量:

商品情報

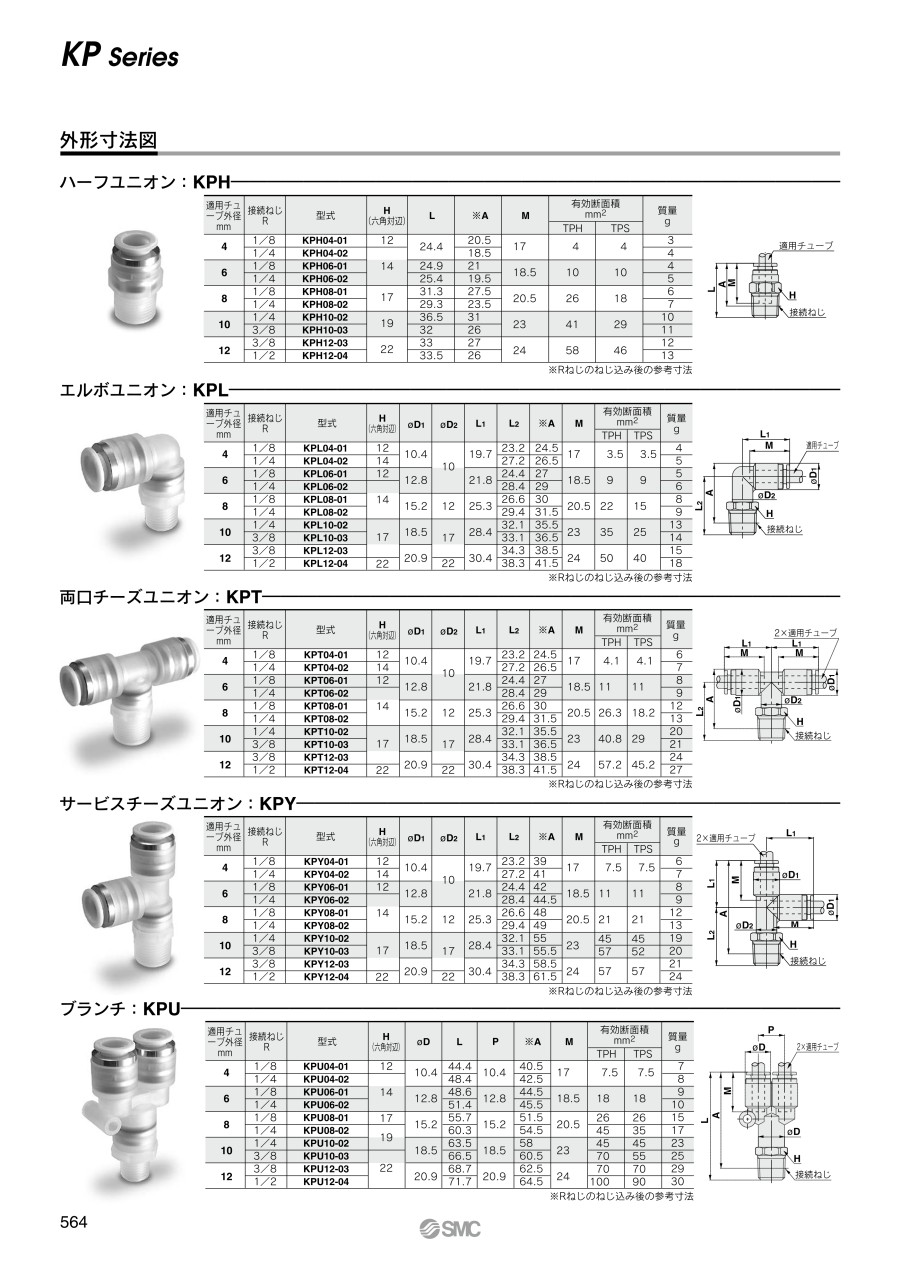

外形図

ハーフユニオン:KPH:関連画像

製品仕様

適用チューブ外径
mm
接続ねじ
R
型番H
(六角対辺)
L※AM有効断面積 mm2質量
g
TPHTPS
41/8KPH04-011224.420.517443
1/4KPH04-021418.54
61/8KPH06-0124.92118.510104
81/8KPH08-011731.327.520.526186
1/4KPH08-0229.323.57
101/4KPH10-021936.53123412910
3/8KPH10-03322611
123/8KPH12-0322332724584612
1/2KPH12-0433.52613

※Rねじのねじ込み後の参考寸法

クリーンワンタッチ管継手 ブロー用 KPシリーズ共通の仕様

■適用チューブ

チューブ材質PFA,ポリオレフィン
ソフトポリオレフィン,ポリウレタン
チューブ外径φ4、φ6、φ8、φ10、φ12

注1)FEP、ナイロン、ソフトナイロンおよびクリーン仕様以外のチューブについても使用可能ですが、クリーン度の性能が落ちます。
注2)ポリウレタンチューブは軟質のため挿入時チューブが折れてしまう場合があります。チューブの根元を持ち奥まで確実に装着してください。

■仕様

清浄度クラス(ISOクラス)クラス3注1)
使用流体空気、チッ素ガス、水、脱イオン水(純水)注2)
最高使用圧力(20℃)1MPa注3)
使用真空圧力-100kPa{10Torr}
保証耐圧力(20℃)3MPa
周囲温度および使用流体温度-20~+80℃
ねじJIS B0203(管用テーパねじ)

注1)下記の「発塵量のグレード分類」をご参照ください。
注2)サージ圧は最高使用圧力以下に抑えてご使用ください。
注3)最高使用圧力は20℃の時の値です。その他の温度の場合は下記の「使用温度と最高使用圧力との関係」をご参照ください。
注4)漏れがゼロではないので、リークテスタなど真空保持でのご使用は避けてください。

■型番表示方法

ハーフユニオン:KPH:関連画像

■構造図と構成部品

ハーフユニオン:KPH:関連画像
番号部品名材質
1ボディPP
2打込みハーフPP
3チャックSUS304
4ガイドSUS304
5リリースブッシュPP(着色:ライトグリーン)
6コレットPP
7ストッパSUS304
8パッキンEPDM(ふっ素コーティング)
9クッションEPDM(ふっ素コーティング)
10OリングEPDM(ふっ素コーティング)
11打込みブッシュSUS304

商品特長詳細
