未確定：候補が12型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

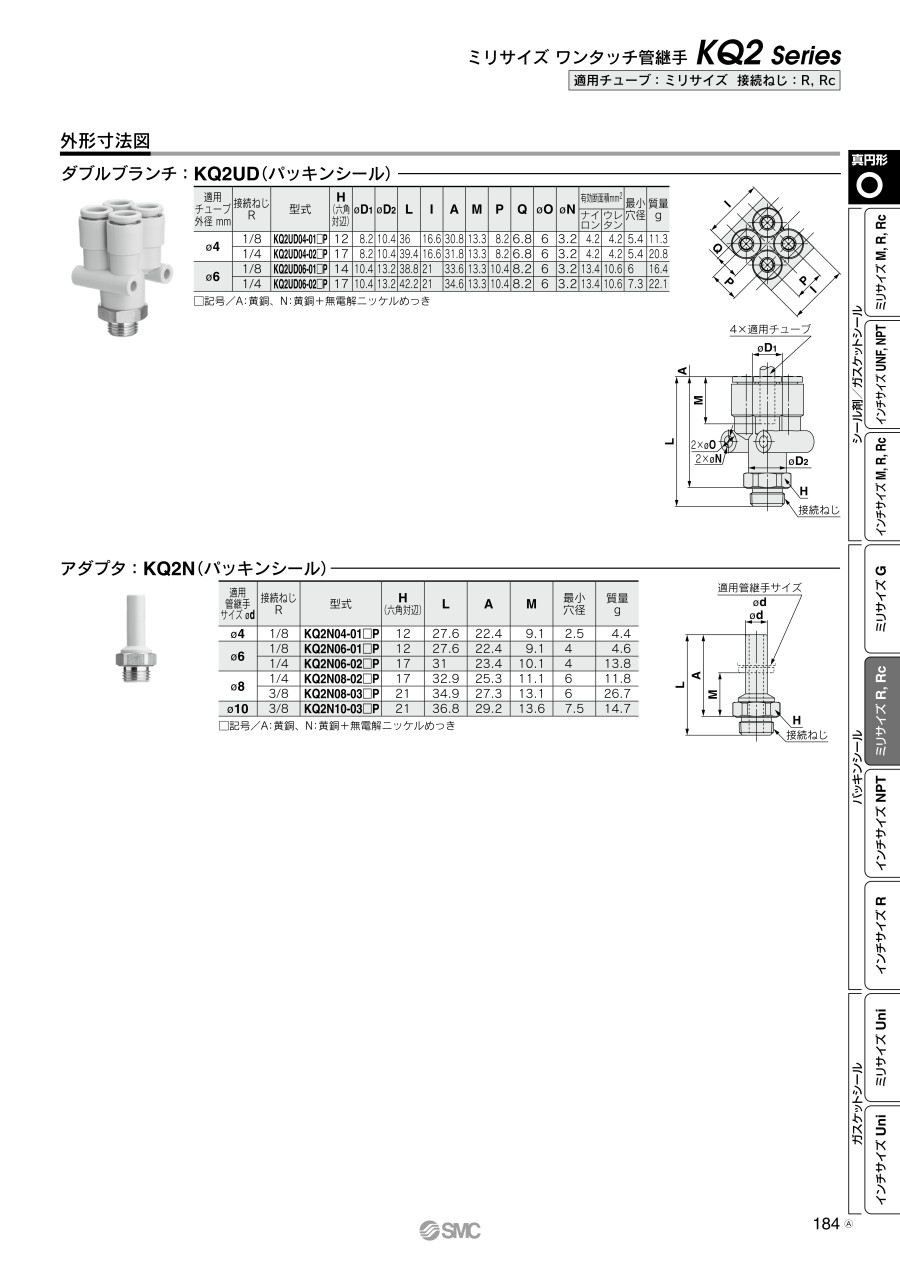

外形図

製品仕様

適用管継手サイズ φd	接続ねじ R	型番	H （六角対辺）	L	A	M	最小穴径	質量 g
φ4	1/8	KQ2N04-01□P	12	27.6	22.4	9.1	2.5	4.4
φ6	1/8	KQ2N06-01□P	12	27.6	22.4	9.1	4	4.6
φ6	1/4	KQ2N06-02□P	17	31	23.4	10.1	4	13.8
φ8	1/4	KQ2N08-02□P	17	32.9	25.3	11.1	6	11.8
φ8	3/8	KQ2N08-03□P	21	34.9	27.3	13.1	6	26.7
φ10	3/8	KQ2N10-03□P	21	36.8	29.2	13.6	7.5	14.7

□記号／A：黄銅、N：黄銅＋無電解ニッケルめっき

KQ2シリーズ共通の仕様（参考）

■構造

■適用チューブ

チューブ材質	FEP、PFA、ナイロン、ソフトナイロン、ポリウレタン
チューブ外径	φ3.2, φ4, φ6, φ8, φ10, φ12, φ16

■仕様

使用流体		空気、水^注1）
使用圧力範囲^注2）		-100kPa～+1MPa
保証耐圧力（23℃時）		3MPa
周囲温度および使用流体温度		-5～+60℃、水の場合：0～+40℃（凍結なきこと）
ねじ	取付部	JIS B0203（管用テーパねじ） JIS B0205（メートル並目ねじ）
ねじ	ナット部	JIS B0205（メートル細目ねじ）
ねじ部のシール剤		シールリング

注1）サージ圧は最高使用圧力以下に抑えてご使用ください。
注2）漏れがゼロではないので、リークテスタなど真空保持でのご使用は避けてください。

■主要部品材質

ボディ	C3604, PBT
スタッド	C3604（ねじ部）
チャック	SUS304
ガイド	SUS304
リリースブッシュ	POM
パッキン、Oリング、シールリング	NBR

型番リスト

表示件数

型番

本体材質	ねじ部材質	適用管継手サイズ(mm)	接続ねじ	最小発注数量

[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	4	1/8	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	4	1/8	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	6	1/8	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	6	1/8	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	6	1/4	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	6	1/4	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	8	1/4	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	8	1/4	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	8	3/8	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	8	3/8	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	10	3/8	5個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	10	3/8	5個

通常単価(税別) (税込単価)	通常出荷日

670円 ( 737円 )	6日目
685円 ( 754円 )	9日目
670円 ( 737円 )	9日目
685円 ( 754円 )	9日目
735円 ( 809円 )	9日目
750円 ( 825円 )	9日目
749円 ( 824円 )	9日目
802円 ( 882円 )	9日目
785円 ( 864円 )	9日目
830円 ( 913円 )	9日目
813円 ( 894円 )	9日目
880円 ( 968円 )	9日目

詳細情報

基本情報

基本情報

SMC社のワンタッチ継手。
【特長】
・チューブ着脱性向上。
・小型・軽量化。
・ワンタッチ着脱。
・真空-100kPa使用可能。
・パッキンシール方式により、ねじ込み時間を大幅に削減。
【用途】
・ワンタッチ管継手とRめねじの接続に使用。

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
ナイロンチューブ T・TIAシリーズ
本商品に適合するナイロンチューブ。継手とあわせて検討可能。
SMC
ポリウレタンチューブ TU・TIUBシリーズ
本商品に適合するポリウレタンチューブ。継手とあわせて検討可能。
SMC
ワンタッチ管継手 KQ2シリーズアダプタ KQ2N（シール剤付・シール剤無し）
同商品タイプのシール剤。用途にあわせて比較検討可能。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ワンタッチ管継手 KQ2シリーズアダプタ KQ2N（パッキンシール）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

QKQ2シリーズは流体が水でも使えますか？

使用可能（ただし工業用）です。最高使用圧力は、サージ圧を含め1MPaまでです。
使用流体温度は0～40℃（凍結なきこと）です。

Qワンタッチ管継手：KQ2□-□N（金属部無電解ニッケルめっき） / KQ2□-□G（金属部SUS303） / KG（金属部SUS303）
各シリーズの現品識別方法はあるか？

KQ2□-□Nシリーズはリリースブッシュ色がライトグレー、KG／KQ2□-□Gシリーズはリリースブッシュが白色です。
また、KGシリーズとKQ2□-□N・KQ2□-□Gでは、外観形状や寸法が異なります。
KQ2□-□Gシリーズは、六角対辺がある機種は全て、識別のためにV溝を付けています。

Q新KQ2シリーズで、ボディ色が黒のタイプはありますか？

KQ2の品番末尾に-X35で、ボディ色が黒になります。（例：KQ2L08-02AS-X35 ）
