ワンタッチ管継手 KQ2シリーズブランチ KQ2U（パッキンシール）

カタログ |

通常単価(税別): 458円～1,481円

税込単価: 504円～1,629円

通常出荷日：6日目～39日目

SMC社のワンタッチ継手。【特長】・チューブ着脱性向上。・小型、軽量化。・真空-100kPa使用可能。...

詳細を確認

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

詳細を確認

よく一緒に見られています

SMC

ワンタッチ管継手 KQ2シリーズメスユニオン KQ2F

通常価格(税別)： 287円 (税込価格：316円)

通常出荷日：在庫品1日目

よく一緒に見られています

SMC

ワンタッチ管継手 KQ2シリーズブランチ KQ2U（シール剤・シール剤無し）

通常価格(税別)： 384円 (税込価格：422円)

通常出荷日：在庫品1日目

未確定：候補が108型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

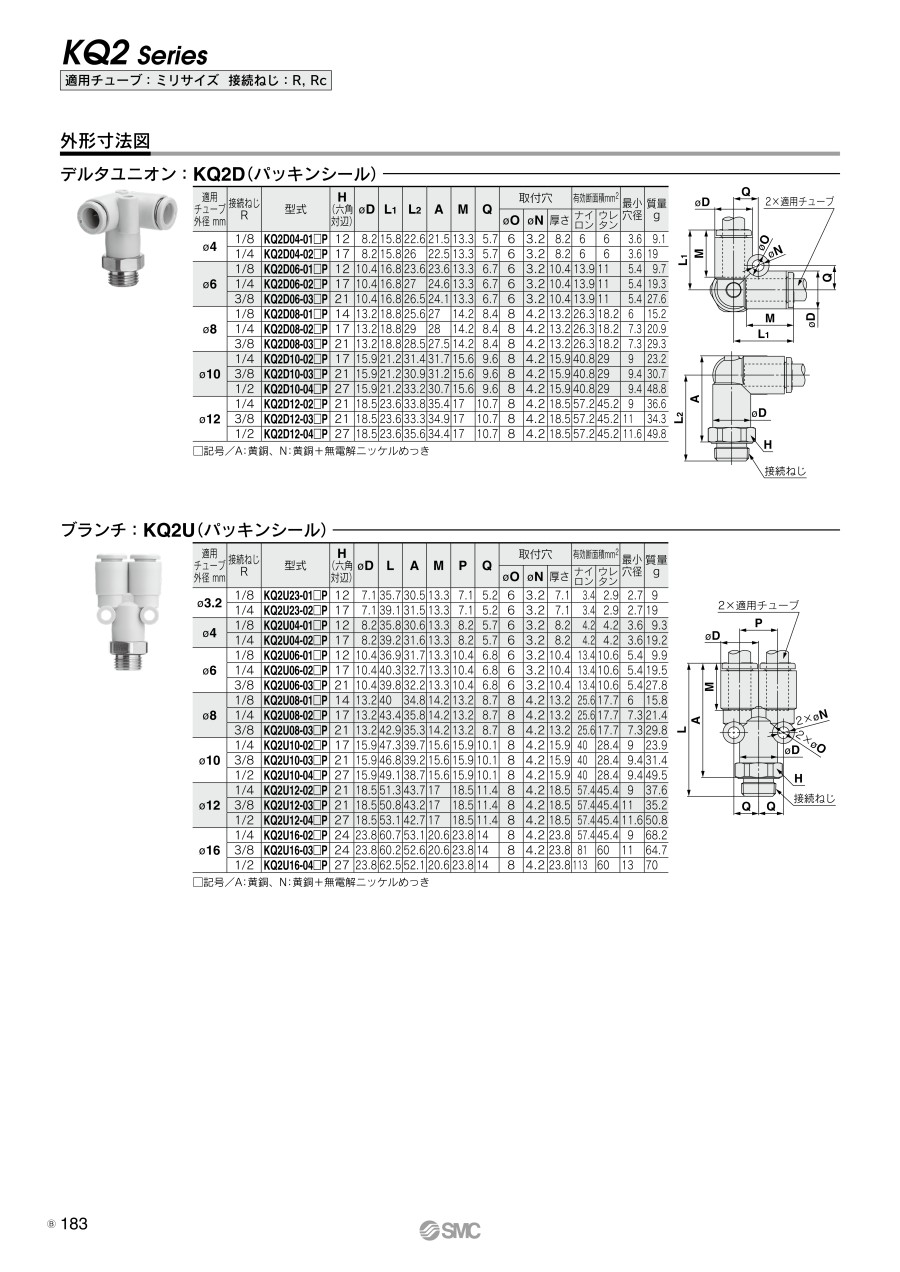

外形図

製品仕様

適用チューブ：ミリサイズ接続ねじ：R、Rc

適用チューブ外径 mm	接続ねじ R	型番	H （六角対辺）	φD^注）	L	A	M	P	Q	φO	φN	有効断面積mm²		最小穴径	質量g
適用チューブ外径 mm	接続ねじ R	型番	H （六角対辺）	φD^注）	L	A	M	P	Q	φO	φN	ナイロン	ウレタン	最小穴径	質量g
φ3.2	1/8	KQ2U23-01□P	12	7.1	35.7	30.5	13.3	7.1	5.2	6	3.2	3.4	2.9	2.7	9
φ3.2	1/4	KQ2U23-02□P	17	7.1	39.1	31.5	13.3	7.1	5.2	6	3.2	3.4	2.9	2.7	19
φ4	1/8	KQ2U04-01□P	12	8.2	35.8	30.6	13.3	8.2	5.7	6	3.2	4.2	4.2	3.6	9.3
φ4	1/4	KQ2U04-02□P	17	8.2	39.2	31.6	13.3	8.2	5.7	6	3.2	4.2	4.2	3.6	19.2
φ6	1/8	KQ2U06-01□P	12	10.4	36.9	31.7	13.3	10.4	6.8	6	3.2	13.4	10.6	5.4	9.9
	1/4	KQ2U06-02□P	17	10.4	40.3	32.7	13.3	10.4	6.8	6	3.2	13.4	10.6	5.4	19.5
	3/8	KQ2U06-03□P	21	10.4	39.8	32.2	13.3	10.4	6.8	6	3.2	13.4	10.6	5.4	27.8
φ8	1/8	KQ2U08-01□P	14	13.2	40	34.8	14.2	13.2	8.7	8	4.2	25.6	17.7	6	15.8
	1/4	KQ2U08-02□P	17	13.2	43.4	35.8	14.2	13.2	8.7	8	4.2	25.6	17.7	7.3	21.4
	3/8	KQ2U08-03□P	21	13.2	42.9	35.3	14.2	13.2	8.7	8	4.2	25.6	17.7	7.3	29.8
φ10	1/4	KQ2U10-02□P	17	15.9	47.3	39.7	15.6	15.9	10.1	8	4.2	40	28.4	9	23.9
	3/8	KQ2U10-03□P	21	15.9	46.8	39.2	15.6	15.9	10.1	8	4.2	40	28.4	9.4	31.4
	1/2	KQ2U10-04□P	27	15.9	49.1	38.7	15.6	15.9	10.1	8	4.2	40	28.4	9.4	49.5
φ12	1/4	KQ2U12-02□P	21	18.5	51.3	43.7	17	18.5	11.4	8	4.2	57.4	45.4	9	37.6
	3/8	KQ2U12-03□P	21	18.5	50.8	43.2	17	18.5	11.4	8	4.2	57.4	45.4	11	35.2
	1/2	KQ2U12-04□P	27	18.5	53.1	42.7	17	18.5	11.4	8	4.2	57.4	45.4	11.6	50.8
φ16	1/4	KQ2U16-02□P	24	23.8	60.7	53.1	20.6	23.8	14	8	4.2	57.4	45.4	9	68.2
	3/8	KQ2U16-03□P	24	23.8	60.2	52.6	20.6	23.8	14	8	4.2	81	60	11	64.7
	1/2	KQ2U16-04□P	27	23.8	62.5	52.1	20.6	23.8	14	8	4.2	113	60	13	70

□記号／A：黄銅、N：黄銅＋無電解ニッケルめっき
注）φDは最大径を意味します。

適用チューブ：インチサイズ接続ねじ：NPT

適用チューブ外径インチ	接続ねじ NPT	型番	H （六角対辺）	φD^注）	L	P	A	M	Q	φO	φN	有効断面積mm²		最小穴径	質量 g
適用チューブ外径インチ	接続ねじ NPT	型番	H （六角対辺）	φD^注）	L	P	A	M	Q	φO	φN	ナイロン	ウレタン	最小穴径	質量 g
φ1/8	1/16	KQ2U01-33□P	11.11	7.1	35.9	7.1	30.5	13.3	5.2	6	3.2	3.4	2.9	2.5	7.2
	1/8	KQ2U01-34□P	12.7	7.1	35.9	7.1	30.5	13.3	5.2	6	3.2	3.4	2.9	2.7	9.8
	1/4	KQ2U01-35□P	17.46	7.1	39.6	7.1	31.5	13.3	5.2	6	3.2	3.4	2.9	2.7	20.3
φ5/32	1/16	KQ2U03-33□P	11.11	8.2	36	8.2	30.6	13.3	5.7	6	3.2	4.2	4.2	3.6	7.5
	1/8	KQ2U03-34□P	12.7	8.2	36	8.2	30.6	13.3	5.7	6	3.2	4.2	4.2	3.6	10.1
	1/4	KQ2U03-35□P	17.46	8.2	39.7	8.2	31.6	13.3	5.7	6	3.2	4.2	4.2	3.6	20.5
φ3/16	1/8	KQ2U05-34□P	12.7	9.1	36.6	9.1	31.2	13.3	6.2	6	3.2	8.4	7	4.1	10.6
φ3/16	1/4	KQ2U05-35□P	17.46	9.1	40.3	9.1	32.2	13.3	6.2	6	3.2	8.4	7	4.1	20.9
φ1/4	1/16	KQ2U07-33□P	12.7	11.1	37.3	11.1	31.9	13.3	7.6	8	4	8.5	8.5	3.5	12.2
	1/8	KQ2U07-34□P	12.7	11.1	37.3	11.1	31.9	13.3	7.6	8	4	14.4	12.4	5.6	11.7
	1/4	KQ2U07-35□P	17.46	11.1	41	11.1	32.9	13.3	7.6	8	4	14.4	12.4	5.6	21.6
	3/8	KQ2U07-36□P	22	11.1	40.5	11.1	32.4	13.3	7.6	8	4	14.4	12.4	5.6	30.6
φ5/16	1/8	KQ2U09-34□P	14.29	13.2	40.2	13.2	34.8	14.2	8.7	8	4.2	25.6	17.7	6	16.3
	1/4	KQ2U09-35□P	17.46	13.2	43.9	13.2	35.8	14.2	8.7	8	4.2	25.6	17.7	7.3	22.6
	3/8	KQ2U09-36□P	22	13.2	43.4	13.2	35.3	14.2	8.7	8	4.2	25.6	17.7	7.3	31.5
φ3/8	1/4	KQ2U11-35□P	17.46	15.4	47.4	15.4	39.3	15.6	9.9	8	4.2	28.8	23.8	8.9	23.8
	3/8	KQ2U11-36□P	22	15.4	46.9	15.4	38.8	15.6	9.9	8	4.2	28.8	23.8	8.9	32.9
	1/2	KQ2U11-37□P	28.57	15.4	48.7	15.4	38.3	15.6	9.9	8	4.2	28.8	23.8	8.9	53.2
φ1/2	1/4	KQ2U13-35□P	22	19.3	52.2	19.3	44.1	17	11.8	8	4.2	57.3	50.6	9	41.4
	3/8	KQ2U13-36□P	22	19.3	51.7	19.3	43.6	17	11.8	8	4.2	64.6	50.6	11	39
	1/2	KQ2U13-37□P	28.57	19.3	53.5	19.3	43.1	17	11.8	8	4.2	64.6	50.6	12.1	54.8

□記号／A：黄銅、N：黄銅＋無電解ニッケルめっき
注）φDは最大径を意味します。

適用チューブ：インチサイズ接続ねじ：R

適用チューブ外径インチ	接続ねじ R	型番	H （六角対辺）	φD^注）	L	P	A	M	Q	φO	φN	有効断面積mm²		最小穴径	質量 g
適用チューブ外径インチ	接続ねじ R	型番	H （六角対辺）	φD^注）	L	P	A	M	Q	φO	φN	ナイロン	ウレタン	最小穴径	質量 g
φ3/16	1/8	KQ2U05-01□P	12	9.1	36.4	9.1	31.2	13.3	6.2	6	3.2	8.4	7.0	4.1	9.8
φ3/16	1/4	KQ2U05-02□P	17	9.1	39.8	9.1	32.2	13.3	6.2	6	3.2	8.4	7.0	4.1	19.6
φ1/4	1/8	KQ2U07-01□P	14	11.1	37.1	11.1	31.9	13.3	7.6	8	4	14.4	12.4	5.6	12.3
	1/4	KQ2U07-02□P	17	11.1	40.5	11.1	32.9	13.3	7.6	8	4	14.4	12.4	5.6	20.4
	3/8	KQ2U07-03□P	21	11.1	40	11.1	32.4	13.3	7.6	8	4	14.4	12.4	5.6	28.7
φ5/16	1/8	KQ2U09-01□P	14	13.2	40	13.2	34.8	14.2	8.7	8	4.2	26.3	18.3	6	15.8
	1/4	KQ2U09-02□P	17	13.2	43.4	13.2	35.8	14.2	8.7	8	4.2	26.3	18.3	7.3	21.4
	3/8	KQ2U09-03□P	21	13.2	42.9	13.2	35.3	14.2	8.7	8	4.2	26.3	18.3	7.3	29.8
φ3/8	1/4	KQ2U11-02□P	17	15.4	46.9	15.4	39.3	15.6	9.9	8	4.2	28.8	23.8	8.9	22.8
	3/8	KQ2U11-03□P	21	15.4	46.4	15.4	38.8	15.6	9.9	8	4.2	28.8	23.8	8.9	31.3
	1/2	KQ2U11-04□P	27	15.4	48.7	15.4	38.3	15.6	9.9	8	4.2	28.8	23.8	8.9	49.6
φ1/2	1/4	KQ2U13-02□P	21	19.3	51.2	19.3	43.6	17	11.8	8	4.2	57.3	50.6	9	38.8
	3/8	KQ2U13-03□P	21	19.3	51.2	19.3	43.6	17	11.8	8	4.2	64.6	50.6	11	37.6
	1/2	KQ2U13-04□P	27	19.3	53.5	19.3	43.1	17	11.8	8	4.2	64.6	50.6	12.1	51.3

□記号／A：黄銅、N：黄銅＋無電解ニッケルめっき
注）φDは最大径を意味します。

型番リスト

表示件数

型番

本体材質

ねじ部材質

種類

適用チューブ外径1

(φ)

接続種類

接続ねじ

最小発注数量

[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	[ワンタッチ継手] ワンタッチ継手	1/8	NPT	1/16	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[ワンタッチ継手] ワンタッチ・ねじ	1/8	NPT	1/16	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	[ワンタッチ継手] ワンタッチ・ねじ	1/8	NPT	1/8	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[ワンタッチ継手] ワンタッチ・ねじ	1/8	NPT	1/8	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	[ワンタッチ継手] ワンタッチ・ねじ	1/8	NPT	1/4	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[ワンタッチ継手] ワンタッチ・ねじ	1/8	NPT	1/4	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	[ワンタッチ継手] ワンタッチ・ねじ	5/32	NPT	1/16	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[ワンタッチ継手] ワンタッチ・ねじ	5/32	NPT	1/16	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	[ワンタッチ継手] ワンタッチ・ねじ	5/32	NPT	1/8	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[ワンタッチ継手] ワンタッチ・ねじ	5/32	NPT	1/8	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	[ワンタッチ継手] ワンタッチ・ねじ	5/32	NPT	1/4	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[ワンタッチ継手] ワンタッチ・ねじ	5/32	NPT	1/4	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	[ワンタッチ継手] ワンタッチ・ねじ	4	R	1/8	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[ワンタッチ継手] ワンタッチ・ねじ	4	R	1/8	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	[ワンタッチ継手] ワンタッチ・ねじ	4	R	1/4	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[ワンタッチ継手] ワンタッチ・ねじ	4	R	1/4	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	[ワンタッチ継手] ワンタッチ・ねじ	3/16	R	1/8	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[ワンタッチ継手] ワンタッチ・ねじ	3/16	R	1/8	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	[ワンタッチ継手] ワンタッチ・ねじ	3/16	R	1/4	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[ワンタッチ継手] ワンタッチ・ねじ	3/16	R	1/4	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	[ワンタッチ継手] ワンタッチ・ねじ	3/16	NPT	1/8	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[ワンタッチ継手] ワンタッチ・ねじ	3/16	NPT	1/8	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	[ワンタッチ継手] ワンタッチ・ねじ	3/16	NPT	1/4	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[ワンタッチ継手] ワンタッチ・ねじ	3/16	NPT	1/4	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	[ワンタッチ継手] ワンタッチ・ねじ	6	R	1/8	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[ワンタッチ継手] ワンタッチ・ねじ	6	R	1/8	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	[ワンタッチ継手] ワンタッチ・ねじ	6	R	1/4	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[ワンタッチ継手] ワンタッチ・ねじ	6	R	1/4	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	[ワンタッチ継手] ワンタッチ・ねじ	6	R	3/8	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[ワンタッチ継手] ワンタッチ・ねじ	6	R	3/8	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	[ワンタッチ継手] ワンタッチ・ねじ	1/4	R	1/8	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[ワンタッチ継手] ワンタッチ・ねじ	1/4	R	1/8	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	[ワンタッチ継手] ワンタッチ・ねじ	1/4	R	1/4	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[ワンタッチ継手] ワンタッチ・ねじ	1/4	R	1/4	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	[ワンタッチ継手] ワンタッチ・ねじ	1/4	R	3/8	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[ワンタッチ継手] ワンタッチ・ねじ	1/4	R	3/8	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	[ワンタッチ継手] ワンタッチ・ねじ	1/4	NPT	1/16	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[ワンタッチ継手] ワンタッチ・ねじ	1/4	NPT	1/16	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	[ワンタッチ継手] ワンタッチ・ねじ	1/4	NPT	1/8	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[ワンタッチ継手] ワンタッチ・ねじ	1/4	NPT	1/8	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	[ワンタッチ継手] ワンタッチ・ねじ	1/4	NPT	1/4	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[ワンタッチ継手] ワンタッチ・ねじ	1/4	NPT	1/4	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	[ワンタッチ継手] ワンタッチ・ねじ	1/4	NPT	3/8	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[ワンタッチ継手] ワンタッチ・ねじ	1/4	NPT	3/8	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	[ワンタッチ継手] ワンタッチ・ねじ	8	R	1/8	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[ワンタッチ継手] ワンタッチ・ねじ	8	R	1/8	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	[ワンタッチ継手] ワンタッチ・ねじ	8	R	1/4	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[ワンタッチ継手] ワンタッチ・ねじ	8	R	1/4	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	[ワンタッチ継手] ワンタッチ・ねじ	8	R	3/8	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[ワンタッチ継手] ワンタッチ・ねじ	8	R	3/8	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	[ワンタッチ継手] ワンタッチ・ねじ	5/16	R	1/8	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[ワンタッチ継手] ワンタッチ・ねじ	5/16	R	1/8	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	[ワンタッチ継手] ワンタッチ・ねじ	5/16	R	1/4	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[ワンタッチ継手] ワンタッチ・ねじ	5/16	R	1/4	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	[ワンタッチ継手] ワンタッチ・ねじ	5/16	R	3/8	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[ワンタッチ継手] ワンタッチ・ねじ	5/16	R	3/8	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	[ワンタッチ継手] ワンタッチ・ねじ	5/16	NPT	1/8	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[ワンタッチ継手] ワンタッチ・ねじ	5/16	NPT	1/8	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	[ワンタッチ継手] ワンタッチ・ねじ	5/16	NPT	1/4	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[ワンタッチ継手] ワンタッチ・ねじ	5/16	NPT	1/4	10個

通常単価(税別) (税込単価)	通常出荷日

458円 ( 504円 )	9日目
493円 ( 542円 )	9日目
477円 ( 525円 )	9日目
493円 ( 542円 )	9日目
813円 ( 894円 )	9日目
829円 ( 912円 )	9日目
458円 ( 504円 )	9日目
493円 ( 542円 )	9日目
477円 ( 525円 )	9日目
493円 ( 542円 )	9日目
751円 ( 826円 )	9日目
781円 ( 859円 )	9日目
477円 ( 525円 )	9日目
493円 ( 542円 )	19日目
538円 ( 592円 )	9日目
561円 ( 617円 )	9日目
851円 ( 936円 )	9日目
866円 ( 953円 )	9日目
878円 ( 966円 )	9日目
931円 ( 1,024円 )	9日目
785円 ( 864円 )	9日目
798円 ( 878円 )	9日目
812円 ( 893円 )	9日目
866円 ( 953円 )	9日目
525円 ( 578円 )	6日目
538円 ( 592円 )	9日目
907円 ( 998円 )	6日目
619円 ( 681円 )	7日目
655円 ( 721円 )	39日目
721円 ( 793円 )	9日目
851円 ( 936円 )	9日目
879円 ( 967円 )	9日目
878円 ( 966円 )	9日目
931円 ( 1,024円 )	9日目
899円 ( 989円 )	9日目
943円 ( 1,037円 )	9日目
458円 ( 504円 )	9日目
493円 ( 542円 )	9日目
509円 ( 560円 )	9日目
538円 ( 592円 )	9日目
812円 ( 893円 )	9日目
866円 ( 953円 )	9日目
850円 ( 935円 )	9日目
896円 ( 986円 )	9日目
883円 ( 971円 )	9日目
912円 ( 1,003円 )	9日目
899円 ( 989円 )	6日目
943円 ( 1,037円 )	6日目
895円 ( 985円 )	9日目
963円 ( 1,059円 )	39日目
898円 ( 988円 )	9日目
927円 ( 1,020円 )	9日目
912円 ( 1,003円 )	9日目
960円 ( 1,056円 )	9日目
910円 ( 1,001円 )	9日目
978円 ( 1,076円 )	9日目
883円 ( 971円 )	9日目
912円 ( 1,003円 )	9日目
899円 ( 989円 )	9日目
943円 ( 1,037円 )	9日目

基本情報

基本情報

SMC社のワンタッチ継手。
【特長】
・チューブ着脱性向上。
・小型、軽量化。
・真空-100kPa使用可能。
・パッキンシール方式により、ねじ込み時間を大幅に削減。
【用途】
・めねじ部からの同一方向の分岐配管に使用。

【カタログはこちらをご参照ください】
・適用チューブ外径ミリ接続ねじ［R］ P.183
・適用チューブ外径インチ接続ねじ［NPT］ P.194 接続ねじ［R］ P.199

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
ナイロンチューブ T・TIAシリーズ
本商品に適合するナイロンチューブ。継手とあわせて検討可能。
SMC
ポリウレタンチューブ TU・TIUBシリーズ
本商品に適合するポリウレタンチューブ。継手とあわせて検討可能。
SMC
ワンタッチ管継手 KQ2シリーズブランチ KQ2U（シール剤・シール剤無し）
同商品タイプのシール剤。用途にあわせて比較検討可能。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ワンタッチ管継手 KQ2シリーズブランチ KQ2U（パッキンシール）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

QKQ2シリーズは流体が水でも使えますか？

使用可能（ただし工業用）です。最高使用圧力は、サージ圧を含め1MPaまでです。
使用流体温度は0～40℃（凍結なきこと）です。

Qワンタッチ管継手：KQ2□-□N（金属部無電解ニッケルめっき） / KQ2□-□G（金属部SUS303） / KG（金属部SUS303）
各シリーズの現品識別方法はあるか？

KQ2□-□Nシリーズはリリースブッシュ色がライトグレー、KG／KQ2□-□Gシリーズはリリースブッシュが白色です。
また、KGシリーズとKQ2□-□N・KQ2□-□Gでは、外観形状や寸法が異なります。
KQ2□-□Gシリーズは、六角対辺がある機種は全て、識別のためにV溝を付けています。

Q新KQ2シリーズで、ボディ色が黒のタイプはありますか？

KQ2の品番末尾に-X35で、ボディ色が黒になります。（例：KQ2L08-02AS-X35 ）

この商品を見た人は、こんな商品も見ています

	今見ている商品ワンタッチ管継手 KQ2シリーズブランチ KQ2U（パッキンシール）	ワンタッチ管継手 KQ2シリーズダブルブランチ KQ2UD（パッキンシール）	ワンタッチ管継手 KQ2シリーズサービスチーズユニオン KQ2Y（パッキンシール）	ワンタッチ管継手 KQ2シリーズデルタユニオン KQ2D（パッキンシール）	ワンタッチ管継手 KQ2シリーズブランチエルボユニオン KQ2LU（パッキンシール）	ワンタッチ管継手 KQ2シリーズトリプルユニバーサルエルボ KQ2VT（パッキンシール）
メーカー	SMC	SMC	SMC	SMC	SMC	SMC
通常価格	458円-	749円 -	458円 -	471円 -	489円 -	1,351円 -
通常出荷日	6日目〜	在庫品1日目〜	在庫品1日目〜	6日目〜	在庫品1日目〜	在庫品1日目〜
パッキン・Oリング材質	NBR	NBR	NBR	NBR	NBR	NBR
周囲温度(℃)	-5::60	-5::60	-5::60	-5::60	-5::60	-5::60
使用流体	水 / 空気	水 / 空気	水 / 空気	水 / 空気	水 / 空気	水 / 空気
継手種類	ねじ取付分岐	ねじ取付分岐	ねじ取付分岐	ねじ取付分岐	ねじ取付分岐	ねじ取付分岐
ねじ取付分岐	ブランチ	ダブルブランチ	サービスチーズユニオン	デルタユニオン	ブランチエルボ	トリプルユニバーサルエルボ
