ワンタッチ管継手 KQ2シリーズ トリプルユニバーサルエルボ KQ2VT（ガスケットシール）

ワンタッチ管継手 KQ2シリーズ トリプルユニバーサルエルボ KQ2VT（ガスケットシール）
この商品のFAQをみる（3件）
通常単価(税別)
1,647円～3,307円
税込単価
1,812円～3,638円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ワンタッチ管継手 KQ2シリーズ エルボユニオン KQ2L（シール剤・シール剤無し）

SMC

ワンタッチ管継手 KQ2シリーズ エルボユニオン KQ2L（シール剤・シール剤無し）
4.6
通常価格(税別)： 217円 (税込価格：239円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ワンタッチ管継手 KQ2シリーズ ブランチユニバーサルメスエルボ KQ2ZF

SMC

ワンタッチ管継手 KQ2シリーズ ブランチユニバーサルメスエルボ KQ2ZF
0
通常価格(税別)： 609円 (税込価格：670円)

通常出荷日：在庫品1日目

SMC社のワンタッチ継手。【特長】・チューブ着脱性向上。・小型、軽量化。・真空...

詳細情報を確認する

ご注意

  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは こちら から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は こちら から、お見積/ご注文下さい。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
未確定：候補が13型番あります。
数量：

商品情報

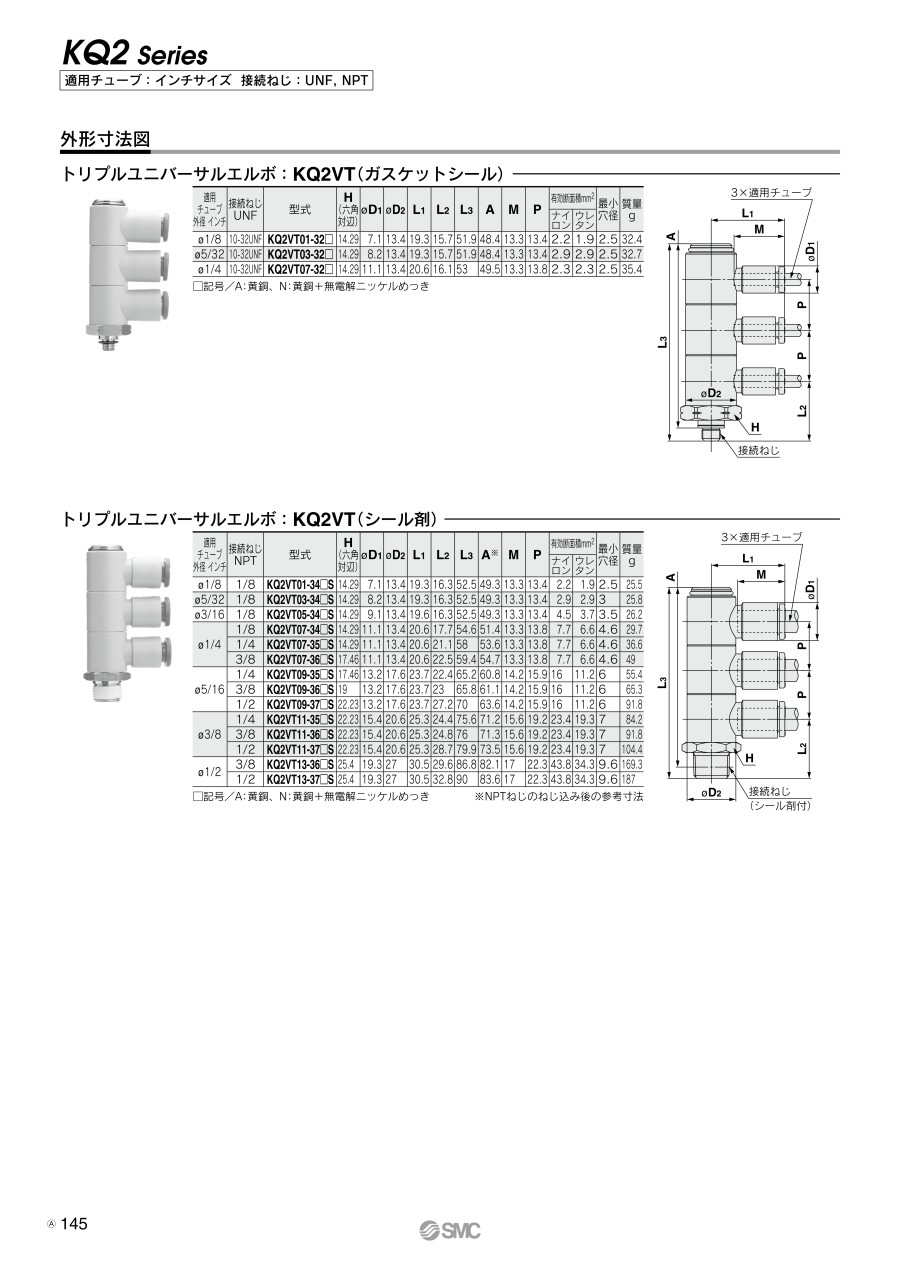

外形図

KQ2VT（ガスケットシール）の外形図

製品仕様

インチサイズ ワンタッチ管継手 KQ2共通の仕様（参考）

■構造

KQ2シリーズの構造

■適用チューブ

チューブ材質FEP、PFA、ナイロン、ソフトナイロン、ポリウレタン
チューブ外径φ1/8",φ5/32",φ3/16",φ1/4",φ5/16",φ3/8",φ1/2"

■仕様

使用流体空気、水注1）
使用圧力範囲注2）-100kPa～+1MPa
保証耐圧力（23℃時）3MPa
周囲温度および使用流体温度-5～+60℃、水の場合：0～+40℃（凍結なきこと）
ねじ取付部ANSI／ASME1.20.1（NPTねじ）
JIS B0208（ユニファイ細目ねじ）
ナット部JIS B0208（ユニファイ細目ねじ）
ねじ部のシールシール剤付

注1）サージ圧は最高使用圧力以下に抑えてご使用ください。
注2）漏れがゼロではないので、リークテスタなど真空保持でのご使用は避けてください。

■主要部品材質

ボディC3604,PBT,PP
スタッドC3604（ねじ部）
チャックSUS304
ガイドSUS304
リリースブッシュPOM
パッキン、OリングNBR
ガスケットSUS304・NBR

規格表

型番適用チューブ外径インチ接続ねじ
UNF		H
（六角対辺）		φD1注）φD2L1L2L3AMP有効断面積mm2最小穴径質量
g
ナイロンウレタン
KQ2VT01-32□φ1/810-32UNF14.297.113.419.315.751.948.413.313.42.21.92.532.4
KQ2VT03-32□φ5/3210-32UNF14.298.213.419.315.751.948.413.313.42.92.92.532.7
KQ2VT07-32□φ1/410-32UNF14.2911.113.420.616.15349.513.313.82.32.32.535.4

□記号／A：黄銅、N：黄銅+無電解ニッケルめっき
注）φD1は最大径を意味します。

型番リスト

表示件数
  • 1
    • 型番
    10-KQ2VT01-32N
    10-KQ2VT03-32N
    10-KQ2VT07-32N
    KQ2VT01-32A
    KQ2VT01-32A1
    KQ2VT01-32N
    KQ2VT01-32N1
    KQ2VT03-32A
    KQ2VT03-32A1
    KQ2VT03-32N
    KQ2VT03-32N1
    KQ2VT07-32A
    KQ2VT07-32N

    本体材質

    ねじ部材質

    適用チューブ外径1

    (φ)

    リリースブッシュ形状

    リリースブッシュ色

    		最小発注数量
    [標準(PBT)] PBT+黄銅(無電解ニッケルめっき)
    [標準(黄銅)] 黄銅(無電解ニッケルめっき)
    1/8
    真円形
    白
    10個
    [標準(PBT)] PBT+黄銅(無電解ニッケルめっき)
    [標準(黄銅)] 黄銅(無電解ニッケルめっき)
    5/32
    真円形
    白
    10個
    [標準(PBT)] PBT+黄銅(無電解ニッケルめっき)
    [標準(黄銅)] 黄銅(無電解ニッケルめっき)
    1/4
    真円形
    白
    10個
    [標準(PBT)] PBT+黄銅
    [標準(黄銅)] 黄銅
    1/8
    真円形
    オレンジ
    10個
    [標準(PBT)] PBT+黄銅
    [標準(黄銅)] 黄銅
    1/8
    長円形
    オレンジ
    10個
    [標準(PBT)] PBT+黄銅(無電解ニッケルめっき)
    [標準(黄銅)] 黄銅(無電解ニッケルめっき)
    1/8
    真円形
    オレンジ
    10個
    [標準(PBT)] PBT+黄銅(無電解ニッケルめっき)
    [標準(黄銅)] 黄銅(無電解ニッケルめっき)
    1/8
    長円形
    オレンジ
    10個
    [標準(PBT)] PBT+黄銅
    [標準(黄銅)] 黄銅
    5/32
    真円形
    オレンジ
    10個
    [標準(PBT)] PBT+黄銅
    [標準(黄銅)] 黄銅
    5/32
    長円形
    オレンジ
    10個
    [標準(PBT)] PBT+黄銅(無電解ニッケルめっき)
    [標準(黄銅)] 黄銅(無電解ニッケルめっき)
    5/32
    真円形
    オレンジ
    10個
    [標準(PBT)] PBT+黄銅(無電解ニッケルめっき)
    [標準(黄銅)] 黄銅(無電解ニッケルめっき)
    5/32
    長円形
    オレンジ
    10個
    [標準(PBT)] PBT+黄銅
    [標準(黄銅)] 黄銅
    1/4
    真円形
    オレンジ
    10個
    [標準(PBT)] PBT+黄銅(無電解ニッケルめっき)
    [標準(黄銅)] 黄銅(無電解ニッケルめっき)
    1/4
    真円形
    オレンジ
    10個
    通常単価(税別) (税込単価)
    通常出荷日
    2,327円
    ( 2,560円 )
    9日目
    2,327円
    ( 2,560円 )
    9日目
    3,307円
    ( 3,638円 )
    9日目
    1,647円
    ( 1,812円 )
    6日目
    1,675円
    ( 1,843円 )
    9日目
    1,813円
    ( 1,994円 )
    9日目
    2,105円
    ( 2,316円 )
    9日目
    1,795円
    ( 1,975円 )
    9日目
    1,675円
    ( 1,843円 )
    9日目
    1,813円
    ( 1,994円 )
    9日目
    2,105円
    ( 2,316円 )
    9日目
    2,819円
    ( 3,101円 )
    6日目
    2,836円
    ( 3,120円 )
    9日目
  • 1

    • 詳細情報

    基本情報

    SMC社のワンタッチ継手。
    【特長】
    ・チューブ着脱性向上。
    ・小型、軽量化。
    ・真空-100kPa使用可能。
    【用途】
    ・めねじ部からの直角方向の3分岐配管に使用。チューブ取付方向はフリーで3独立。
    【カタログはこちらをご参照ください】
    ・適用チューブ外径インチ 接続ねじ［UNF］ リリースブッシュ 長円（P.40） 真円（P.145）

    ご注意

    • ■SMC エアシリンダ製品の選定・技術情報
      特集ページは こちら から、ご確認下さい。

      ■SMC製品取扱いについて
      Webページが無い製品については順次公開を予定しています。
      型番が決まっている方は こちら から、お見積/ご注文下さい。
    • スペック、材質の詳細はカタログをご参照ください。
    • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    ワンタッチ管継手 KQ2シリーズ トリプルユニバーサルエルボ KQ2VT（ガスケットシール）のレビュー
    この商品のレビューはありません

    よくあるご質問（FAQ）

    QKQ2シリーズは流体が水でも使えますか？
    A
    使用可能（ただし工業用）です。最高使用圧力は、サージ圧を含め1MPaまでです。
    使用流体温度は0～40℃（凍結なきこと）です。
    Qワンタッチ管継手：KQ2□-□N（金属部無電解ニッケルめっき） / KQ2□-□G（金属部SUS303） / KG（金属部SUS303）
    各シリーズの現品識別方法はあるか？
    A
    KQ2□-□Nシリーズはリリースブッシュ色がライトグレー、KG／KQ2□-□Gシリーズはリリースブッシュが白色です。
    また、KGシリーズとKQ2□-□N・KQ2□-□Gでは、外観形状や寸法が異なります。
    KQ2□-□Gシリーズは、六角対辺がある機種は全て、識別のためにV溝を付けています。
    Q新KQ2シリーズで、ボディ色が黒のタイプはありますか？
    A
    KQ2の品番末尾に-X35で、ボディ色が黒になります。（ 例：KQ2L08-02AS-X35 ）
