ワンタッチ管継手 KQ2シリーズ カラーキャップ KQ2C(外径拡大前)

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは こちら から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は こちら から、お見積/ご注文下さい。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
未確定:候補が70型番あります。
数量:

商品情報

外形図

ワンタッチ継手 カラーキャップ:外形図

製品仕様

ワンタッチ継手 カラーキャップ:関連画像

■カラー記号(□記号)

  • B(黒色)
  • R(赤色)
  • YR(橙色)
  • BR(茶色)
  • Y(黄色)
  • G(緑色)
  • CB(空色)
  • GR(灰色)
  • W(白色)
  • BU(青色)

規格表

ミリサイズ

単位:mm
型番適用チューブ外径
mm
φD1φD2L質量 g備考
KQ2C-08□Aφ812.89.22.60.1リリースブッシュ外径拡大前製品対象
KQ2C-10□Aφ1015.211.22.70.1
KQ2C-12□Aφ1217.613.22.70.1
KQ2C-16□Aφ1622.417.23.20.2

注意・禁止事項

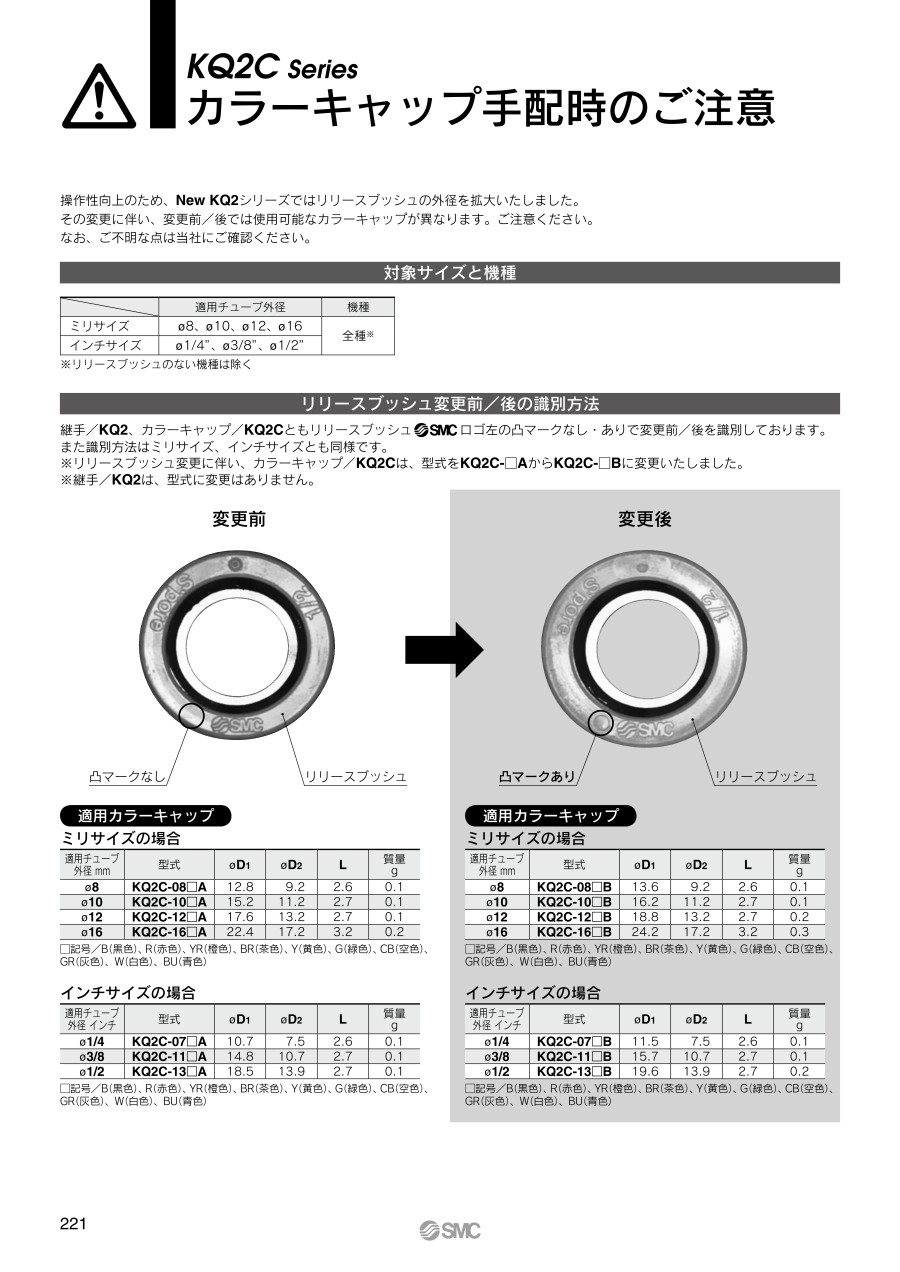

カラーキャップ手配時のご注意

操作性向上のため、New KQ2シリーズではリリースブッシュの外径を拡大いたしました。
その変更に伴い、変更前/後では使用可能なカラーキャップが異なります。ご注意ください。

■対象サイズと機種

-適用チューブ外径機種
ミリサイズφ8、φ10、φ12、φ16全種
インチサイズφ1/4"、φ3/8"、φ1/2"

※リリースブッシュのない機種は除く

リリースブッシュ変更前/後の識別方法

ワンタッチ継手 カラーキャップ:関連画像

リリースブッシュ 変更前:凸マークなし

ワンタッチ継手 カラーキャップ:関連画像

リリースブッシュ 変更後:凸マークあり

継手/KQ2、カラーキャップ/KQ2Cともリリースブッシュ、ロゴ左の凸マークなし・ありで変更前/後を識別しております。
また識別方法はミリサイズ、インチサイズとも同様です。
※リリースブッシュ変更に伴い、カラーキャップ/KQ2Cは、型番をKQ2C-□AからKQ2C-□Bに変更いたしました。

型番リスト

表示件数

適用チューブ外径1

(φ)

最小発注数量
1/4
50個
1/4
50個
1/4
50個
1/4
50個
1/4
50個
1/4
50個
1/4
50個
1/4
50個
1/4
50個
1/4
50個
8
50個
8
50個
8
50個
8
50個
8
50個
8
50個
8
50個
8
50個
8
1個
8
50個
10
50個
10
50個
10
50個
10
50個
10
50個
10
50個
10
50個
10
50個
10
50個
10
50個
3/8
50個
3/8
50個
3/8
50個
3/8
50個
3/8
50個
3/8
50個
3/8
50個
3/8
50個
3/8
50個
3/8
50個
12
50個
12
50個
12
50個
12
50個
12
50個
12
50個
12
50個
12
50個
12
50個
12
50個
1/2
50個
1/2
50個
1/2
50個
1/2
50個
1/2
50個
1/2
50個
1/2
50個
1/2
50個
1/2
50個
1/2
50個
通常単価(税別) (税込単価)
通常出荷日
58
( 64 )
9日目
58
( 64 )
9日目
51
( 56 )
9日目
58
( 64 )
9日目
51
( 56 )
9日目
58
( 64 )
9日目
58
( 64 )
11日目
58
( 64 )
9日目
51
( 56 )
9日目
58
( 64 )
9日目
18
( 20 )
6日目
18
( 20 )
11日目
18
( 20 )
6日目
18
( 20 )
9日目
18
( 20 )
6日目
18
( 20 )
6日目
18
( 20 )
6日目
18
( 20 )
6日目
22
( 24 )
在庫品1日目当日出荷可能
18
( 20 )
9日目
18
( 20 )
在庫品1日目当日出荷可能
18
( 20 )
9日目
18
( 20 )
6日目
18
( 20 )
6日目
18
( 20 )
6日目
18
( 20 )
9日目
18
( 20 )
6日目
20
( 22 )
在庫品1日目当日出荷可能
18
( 20 )
6日目
18
( 20 )
9日目
48
( 53 )
9日目
48
( 53 )
9日目
48
( 53 )
9日目
48
( 53 )
9日目
48
( 53 )
9日目
55
( 61 )
9日目
55
( 61 )
9日目
55
( 61 )
9日目
48
( 53 )
9日目
48
( 53 )
9日目
18
( 20 )
6日目
18
( 20 )
6日目
20
( 22 )
6日目
18
( 20 )
6日目
18
( 20 )
6日目
18
( 20 )
6日目
20
( 22 )
9日目
18
( 20 )
6日目
18
( 20 )
9日目
18
( 20 )
6日目
51
( 56 )
9日目
51
( 56 )
9日目
51
( 56 )
9日目
51
( 56 )
9日目
51
( 56 )
9日目
51
( 56 )
9日目
51
( 56 )
9日目
51
( 56 )
9日目
51
( 56 )
9日目
51
( 56 )
9日目

詳細情報

基本情報

SMC社のワンタッチ継手。
【特長】
・チューブ着脱性向上。
・小型・軽量化。
【用途】
・リリースブッシュに取付け、用途別に色分けし、多数の配管作業に使用。

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは こちら から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は こちら から、お見積/ご注文下さい。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

商品担当おすすめ

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

ワンタッチ管継手 KQ2シリーズ カラーキャップ KQ2C(外径拡大前)のレビュー
この商品のレビューはありません

よくあるご質問(FAQ)

QKQ2シリーズは流体が水でも使えますか?
A
使用可能(ただし工業用)です。最高使用圧力は、サージ圧を含め1MPaまでです。
使用流体温度は0~40℃(凍結なきこと)です。
Qワンタッチ管継手:KQ2□-□N(金属部無電解ニッケルめっき) / KQ2□-□G(金属部SUS303) / KG(金属部SUS303)
各シリーズの現品識別方法はあるか?
A
KQ2□-□Nシリーズはリリースブッシュ色がライトグレー、KG/KQ2□-□Gシリーズはリリースブッシュが白色です。
また、KGシリーズとKQ2□-□N・KQ2□-□Gでは、外観形状や寸法が異なります。
KQ2□-□Gシリーズは、六角対辺がある機種は全て、識別のためにV溝を付けています。
Q新KQ2シリーズで、ボディ色が黒のタイプはありますか?
A
KQ2の品番末尾に-X35で、ボディ色が黒になります。( 例:KQ2L08-02AS-X35 )
