ワンタッチ管継手 KQ2シリーズ 隔壁用ユニオン KQ2E（KJ互換タイプ）
- 通常単価(税別)
- 424円～1,422円
- 税込単価
- 466円～1,564円
中継の接続として使用するワンタッチ継手。【特長】・小型で、軽量化タイプ、チュー...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。 - 本ページの商品は最低発注数量が変更となりました。
型番ごとに最低発注数量が異なるため、詳細は見積・注文画面でご確認ください。
商品情報
外形図
ミリタイプ
インチタイプ
製品仕様
| 適用チューブ外径 mm | 型番 | T （M） | H （六角対辺） | L | 取付穴 | M | 有効断面積mm2 | 最小穴径 | 質量 g | |
|---|---|---|---|---|---|---|---|---|---|---|
| ナイロン | ウレタン | |||||||||
| φ2 | KQ2E02-00□J | M7×0.75 | 9 | 24.5 | 8 | 11.9 | - | 0.9 | 1.4 | 5.2 |
| φ3.2 | KQ2E23-00□J | M8×0.75 | 10 | 27.3 | 9 | 13.3 | 3 | 2.5 | 2.5 | 6.9 |
| φ4 | KQ2E04-00□J | M9×0.75 | 11 | 27.3 | 10 | 13.3 | 4 | 4 | 3 | 8.3 |
| φ6 | KQ2E06-00□J | M11×0.75 | 14 | 27.3 | 12 | 13.3 | 10 | 10 | 4.5 | 11.2 |
※□記号／A：黄銅、N：黄銅+無電解ニッケルめっき
| 適用チューブ外径 インチ | 型番 | T （UNF） | H （六角対辺） | L | 取付穴 | M | 有効断面積mm2 | 最小穴径 | 質量 g | |
|---|---|---|---|---|---|---|---|---|---|---|
| ナイロン | ウレタン | |||||||||
| φ1/8 | KQ2E01-00□J | 3/8-24UNF | 12.7 | 27.3 | 10.5 | 13.3 | 3 | 2.5 | 2.5 | 12.6 |
| φ5/32 | KQ2E03-00□J | 3/8-24UNF | 12.7 | 27.3 | 10.5 | 13.3 | 4 | 4 | 3 | 11.9 |
| φ1/4 | KQ2E07-00□J | 1/2-20UNF | 15.88 | 27.3 | 14 | 13.3 | 13.5 | 11.5 | 4.6 | 19.2 |
主要部品
適用チューブ
| チューブ材質 | FEP、PFA、ナイロン、ソフトナイロン、ポリウレタン |
|---|---|
| チューブ外径 | φ4, φ6 |
材質
| ボディ | C3604, PBT |
|---|---|
| スタッド | C3604（ねじ部） |
| チャック | SUS304 |
| ガイド | SUS304 |
| リリースブッシュ | POM |
| パッキン、Oリング、シールリング | NBR |
仕様
| 使用流体 | 空気、水注1） | |
|---|---|---|
| 使用圧力範囲注2） | -100kPa～+1MPa | |
| 保証耐圧力（23℃時） | 3MPa | |
| 周囲温度および使用流体温度 | -5～+60℃、水の場合：0～+40℃（凍結なきこと） | |
| ねじ | 取付部 | ISO 16030（管用並行ねじ） |
| ナット部 | JIS B0205（メートル細目ねじ） | |
| ねじ部のシール剤 | シールリング | |
注意・禁止事項
注1）サージ圧は最高使用圧力以下に抑えてご使用ください。
注2）漏れがゼロではないので、リークテスタなど真空保持でのご使用は避けてください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,178円 ( 1,296円 ) | 9日目 |
1,176円 ( 1,294円 ) | 9日目 |
1,094円 ( 1,203円 ) | 9日目 |
579円 ( 637円 ) | 6日目 |
650円 ( 715円 ) | 在庫品1日目当日出荷可能 |
1,422円 ( 1,564円 ) | 9日目 |
640円 ( 704円 ) | 9日目 |
621円 ( 683円 ) | 9日目 |
680円 ( 748円 ) | 6日目 |
617円 ( 679円 ) | 在庫品1日目当日出荷可能 |
596円 ( 656円 ) | 6日目 |
912円 ( 1,003円 ) | 6日目 |
651円 ( 716円 ) | 6日目 |
459円 ( 505円 ) | 在庫品1日目当日出荷可能 |
427円 ( 470円 ) | 9日目 |
468円 ( 515円 ) | 在庫品1日目当日出荷可能 |
509円 ( 560円 ) | 9日目 |
456円 ( 502円 ) | 在庫品1日目当日出荷可能 |
424円 ( 466円 ) | 在庫品1日目当日出荷可能 |
507円 ( 558円 ) | 在庫品1日目当日出荷可能 |
572円 ( 629円 ) | 9日目 |
873円 ( 960円 ) | 6日目 |
954円 ( 1,049円 ) | 6日目 |
909円 ( 1,000円 ) | 9日目 |
546円 ( 601円 ) | 6日目 |
599円 ( 659円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
中継の接続として使用するワンタッチ継手。
【特長】
・小型で、軽量化タイプ、チューブ着脱性が向上している。
・ナイロンにもウレタンにも使用でき、チャックにより確実な喰い付きを行い、チューブ保持力を増大できる。
・低真空から1MPaまで使用可能。
・特殊形状により、確実なシールおよび、チューブ挿入時の抵抗が小さい。
・パッキンシール構造へ変更することで配管施工性が向上できる。
・軽い取外し力でチャックがチューブへ必要以上に喰い込むのを防止する。
【用途】
パネル取り付等のチューブ同士の中継接続として利用可能。

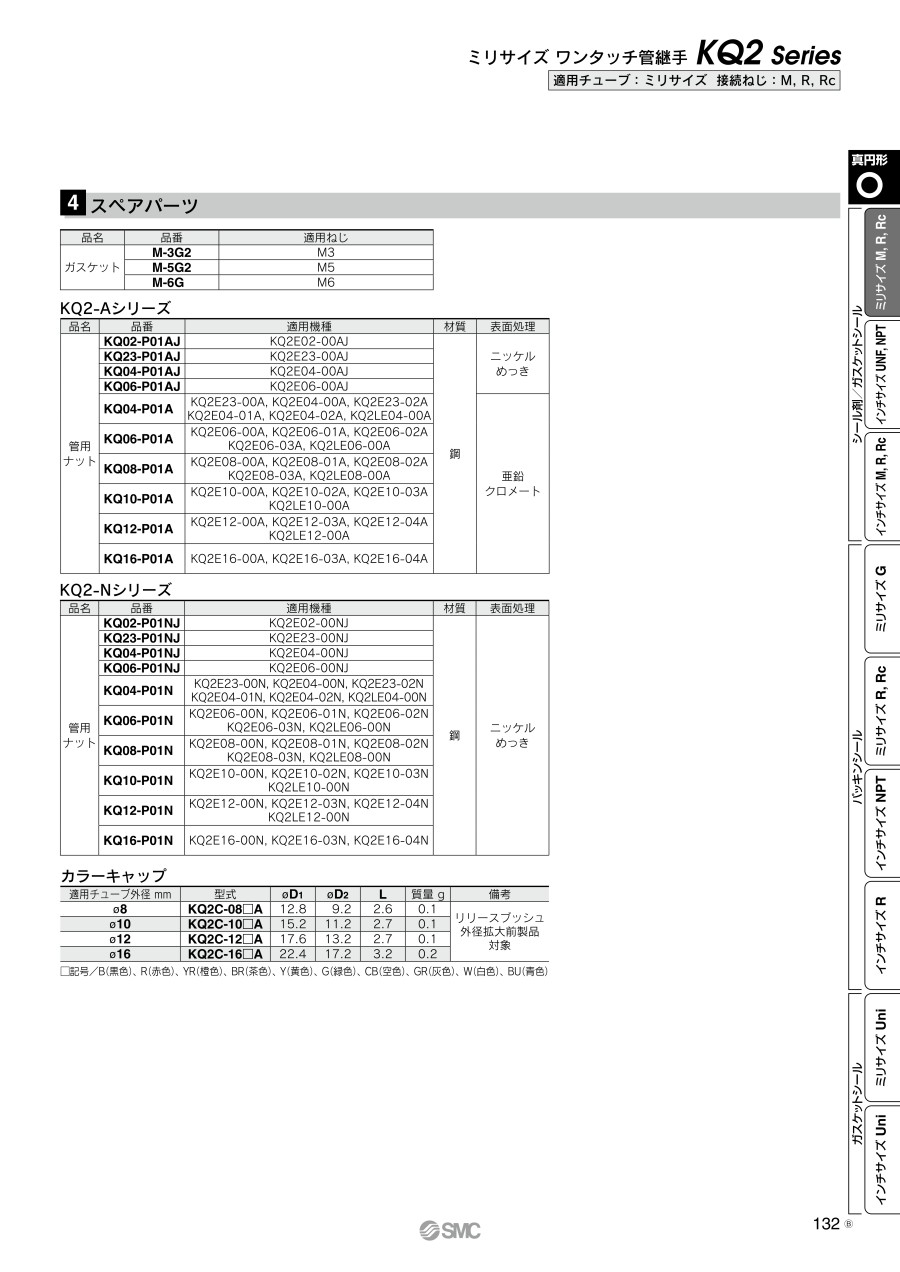

【カタログはこちらをご参照ください】
・適用チューブ外径ミリ P.128 インチ P.153
※オーダーメイド／クリーンシリーズ P.131、156
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。 - 本ページの商品は最低発注数量が変更となりました。
型番ごとに最低発注数量が異なるため、詳細は見積・注文画面でご確認ください。
商品担当おすすめ
よくあるご質問（FAQ）
使用流体温度は0～40℃（凍結なきこと）です。
各シリーズの現品識別方法はあるか？
また、KGシリーズとKQ2□-□N・KQ2□-□Gでは、外観形状や寸法が異なります。
KQ2□-□Gシリーズは、六角対辺がある機種は全て、識別のためにV溝を付けています。
