商品情報
型番リスト
詳細情報
カタログ

商品情報

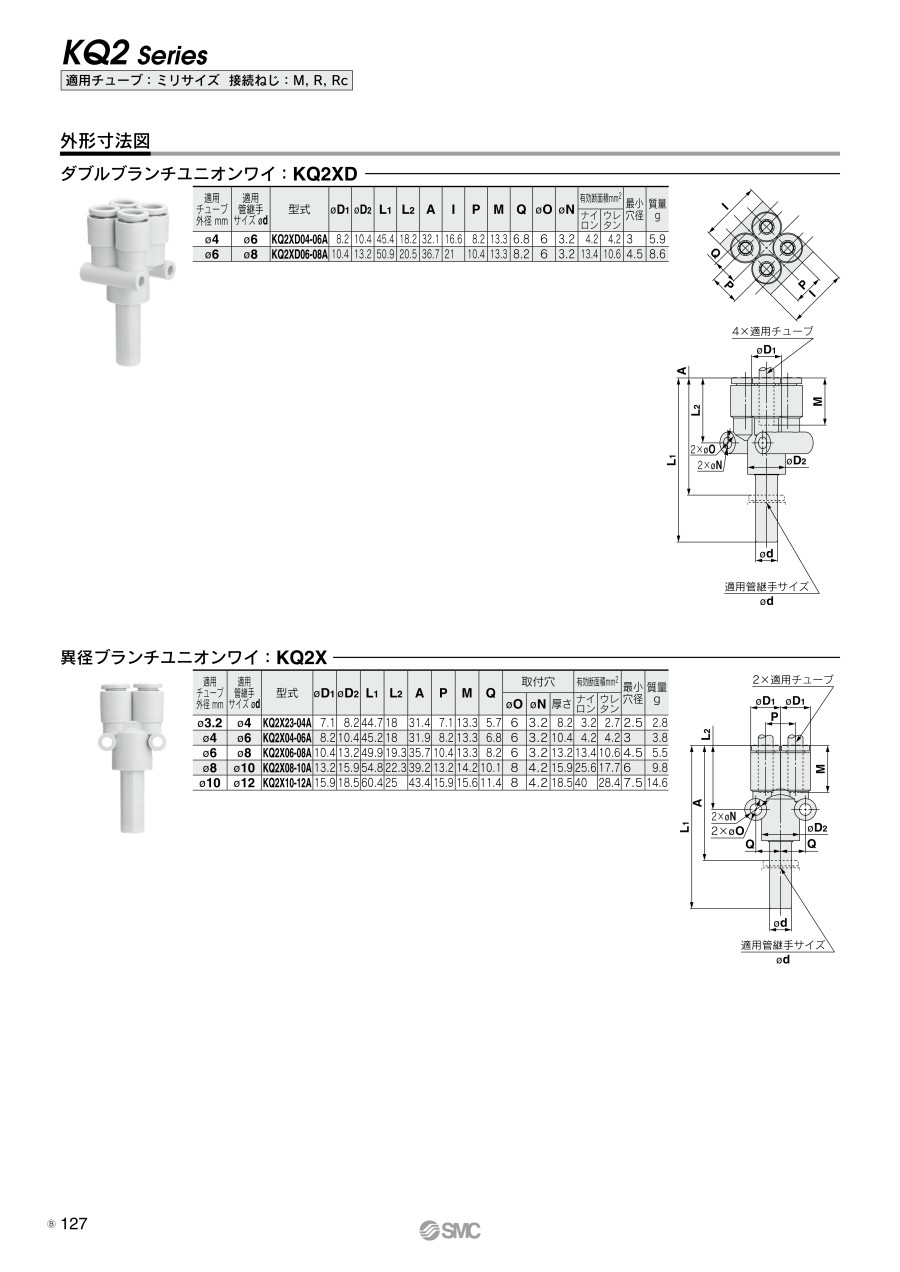

外形図

製品仕様

適用チューブ：ミリサイズ接続ねじ：M、R、Rc

適用チューブ外径 mm	適用管継手サイズ φd	型番	φD₁^注）	φD₂^注）	L₁	L₂	A	P	M	Q	φO	φN	有効断面積mm²		最小穴径	質量g
適用チューブ外径 mm	適用管継手サイズ φd	型番	φD₁^注）	φD₂^注）	L₁	L₂	A	P	M	Q	φO	φN	ナイロン	ウレタン	最小穴径	質量g
φ3.2	φ4	KQ2X23-04A	7.1	8.2	44.7	18	31.4	7.1	13.3	5.7	6	3.2	3.2	2.7	2.5	2.8
φ4	φ6	KQ2X04-06A	8.2	10.4	45.2	18	31.9	8.2	13.3	6.8	6	3.2	4.2	4.2	3	3.8
φ6	φ8	KQ2X06-08A	10.4	13.2	49.9	19.3	35.7	10.4	13.3	8.2	6	3.2	13.4	10.6	4.5	5.5
φ8	φ10	KQ2X08-10A	13.2	15.9	54.8	22.3	39.2	13.2	14.2	10.1	8	4.2	25.6	17.7	6	9.8
φ10	φ12	KQ2X10-12A	15.9	18.5	60.4	25	43.4	15.9	15.6	11.4	8	4.2	40	28.4	7.5	14.6

注）φD1、φD2は最大径を意味します。

適用チューブ：インチサイズ接続ねじ：UNF、NPT

適用チューブ外径インチ	適用管継手サイズ φdインチ	型番	φD₁^注）	φD₂^注）	L₁	L₂	A	P	M	Q	φO	φN	有効断面積mm²		最小穴径	質量g
適用チューブ外径インチ	適用管継手サイズ φdインチ	型番	φD₁^注）	φD₂^注）	L₁	L₂	A	P	M	Q	φO	φN	ナイロン	ウレタン	最小穴径	質量g
φ1/8	φ5/32	KQ2X01-03A	7.1	8.2	44.7	18	42.2	7.1	13.3	5.7	6	3.2	3.2	2.7	2.5	2.8
φ5/32	φ3/16	KQ2X03-05A	8.2	9.1	46.1	18.8	42.6	8.2	13.3	6.2	6	3.2	3.4	2.9	3.5	3.3
φ5/32	φ1/4	KQ2X03-07A	8.2	11.1	46.8	19	42.2	8.2	13.3	7.2	6	3.2	3.4	2.9	4.1	4
φ3/16	φ1/4	KQ2X05-07A	9.1	11.1	47.1	19.8	42.5	9.1	13.3	7.2	6	3.2	8.4	7	4.6	4.4
φ1/4	φ5/16	KQ2X07-09A	11.1	13.2	51.2	21.3	45.2	11.1	13.3	8.6	8	4	14.4	12.4	6	6.5

注）φD1、φD2は最大径を意味します。

ミリサイズワンタッチ管継手 KQ2シリーズ共通の仕様（参考）

■構造

■適用チューブ

チューブ材質	FEP、PFA、ナイロン、ソフトナイロン、ポリウレタン
チューブ外径	φ2, φ3.2, φ4, φ6, φ8, φ10, φ12, φ16

■仕様

使用流体		空気、水^注1）
使用圧力範囲^注2）		-100kPa～+1MPa
保証耐圧力（23℃時）		3MPa
周囲温度および使用流体温度		-5～+60℃、水の場合：0～+40℃（凍結なきこと）
ねじ	取付部	JIS B0203（管用テーパねじ） JIS B0205（メートル並目ねじ）
ねじ	ナット部	JIS B0205（メートル細目ねじ）
ねじ部のシール		シール剤付

注1）サージ圧は最高使用圧力以下に抑えてご使用ください。
注2）漏れがゼロではないので、リークテスタなど真空保持でのご使用は避けてください。

■主要部品材質

ボディ	C3604, PBT, PP, SUS303
スタッド	C3604（ねじ部）、SUS303（ねじ部）
チャック	SUS304
ガイド	SUS304
リリースブッシュ	POM
パッキン、Oリング	NBR
ガスケット	SUS304・NBR

インチサイズワンタッチ管継手 KQ2シリーズ共通の仕様（参考）

■適用チューブ

チューブ材質	FEP、PFA、ナイロン、ソフトナイロン、ポリウレタン
チューブ外径	φ1/8", φ5/32", φ3/16", φ1/4", φ5/16", φ3/8", φ1/2"

■仕様

使用流体		空気、水^注1）
使用圧力範囲^注2）		-100kPa～+1MPa
保証耐圧力（23℃時）		3MPa
周囲温度および使用流体温度		-5～+60℃、水の場合：0～+40℃（凍結なきこと）
ねじ	取付部	ANSI／ASME1.20.1（NPTねじ） JIS B0208（ユニファイ細目ねじ）
ねじ	ナット部	JIS B0208（ユニファイ細目ねじ）
ねじ部のシール		シール剤付

■主要部品材質

ボディ	C3604, PBT, PP
スタッド	C3604（ねじ部）
チャック	SUS304
ガイド	SUS304
リリースブッシュ	POM
パッキン、Oリング	NBR
ガスケット	SUS304・NBR

型番リスト

表示件数

型番

適用チューブ外径1

(φ)

適用管継手サイズ(mm)

適用管継手サイズ(インチ)

色

リリースブッシュ色

オーダーメイド仕様

最小発注数量

1/8	-	5/32	白	白	なし	10個
5/32	-	3/16	白	白	なし	10個
5/32	-	1/4	白	白	なし	10個
4	6	-	白	白	なし	10個
3/16	-	1/4	白	白	なし	10個
6	8	-	白	白	なし	10個
1/4	5/16	-	白	白	なし	10個
8	10	-	白	白	なし	10個
10	12	-	白	白	なし	5個
3.2	4	-	白	白	なし	10個
1/8	-	5/32	白	オレンジ	なし	10個
5/32	-	3/16	白	オレンジ	なし	10個
5/32	-	1/4	白	オレンジ	なし	10個
4	6	-	白	ライトグレー	なし	10個
4	6	-	白	白	潤滑剤：白色ワセリン、リリースブッシュ色変更	10個
4	6	-	黒	ライトグレー	ボディ色変更（黒）	10個
3/16	-	1/4	白	オレンジ	なし	10個
6	8	-	白	ライトグレー	なし	10個
6	8	-	白	白	潤滑剤：白色ワセリン、リリースブッシュ色変更	10個
6	8	-	黒	ライトグレー	ボディ色変更（黒）	10個
1/4	-	5/16	白	オレンジ	なし	10個
8	10	-	白	ライトグレー	なし	10個
8	10	-	白	白	潤滑剤：白色ワセリン、リリースブッシュ色変更	10個
8	10	-	黒	ライトグレー	ボディ色変更（黒）	10個
10	12	-	白	ライトグレー	なし	10個
10	12	-	白	白	潤滑剤：白色ワセリン、リリースブッシュ色変更	5個
10	12	-	黒	ライトグレー	ボディ色変更（黒）	5個
3.2	4	-	白	ライトグレー	なし	10個
3.2	4	-	黒	ライトグレー	ボディ色変更（黒）	10個

通常単価(税別) (税込単価)	通常出荷日

857円 ( 943円 )	9日目
1,100円 ( 1,210円 )	9日目
857円 ( 943円 )	9日目
515円 ( 567円 )	6日目
1,100円 ( 1,210円 )	9日目
840円 ( 924円 )	在庫品1日目当日出荷可能
1,182円 ( 1,300円 )	9日目
733円 ( 806円 )	6日目
951円 ( 1,046円 )	9日目
863円 ( 949円 )	9日目
421円 ( 463円 )	6日目
630円 ( 693円 )	6日目
453円 ( 498円 )	6日目
435円 ( 479円 )	在庫品1日目当日出荷可能
451円 ( 496円 )	9日目
403円 ( 443円 )	9日目
630円 ( 693円 )	6日目
576円 ( 634円 )	在庫品1日目当日出荷可能
545円 ( 600円 )	9日目
545円 ( 600円 )	9日目
700円 ( 770円 )	39日目
682円 ( 750円 )	在庫品1日目当日出荷可能
742円 ( 816円 )	在庫品1日目当日出荷可能
642円 ( 706円 )	9日目
818円 ( 900円 )	在庫品1日目当日出荷可能
773円 ( 850円 )	9日目
773円 ( 850円 )	9日目
511円 ( 562円 )	在庫品1日目当日出荷可能
417円 ( 459円 )	9日目

詳細情報

基本情報

基本情報

SMC社のワンタッチ継手。
【特長】
・チューブ着脱性向上
・小型、軽量化
・真空-100kPa使用可能
【用途】
・ワンタッチ管継手からの同一方向の分岐配管と共にサイズダウンに使用

【カタログはこちらをご参照ください】
・適用チューブ外径ミリ P.127 インチ P.153
※オーダーメイド/クリーンシリーズ P.131、156

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。
CADデータは、一部の型番には対応しておりません。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
ナイロンチューブ T・TIAシリーズ
本商品に適合するナイロンチューブ。継手とあわせて検討可能。
SMC
ポリウレタンチューブ TU・TIUBシリーズ
本商品に適合するポリウレタンチューブ。継手とあわせて検討可能。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
