ワンタッチ管継手 KQ2シリーズ ブランチ KQ2U（ガスケットシール）
- 通常単価(税別)
- 446円～2,036円
- 税込単価
- 491円～2,240円
SMC社のワンタッチ継手。【特長】・チューブ着脱性向上・小型、軽量化・真空-1...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
未確定：候補が149型番あります。
商品情報

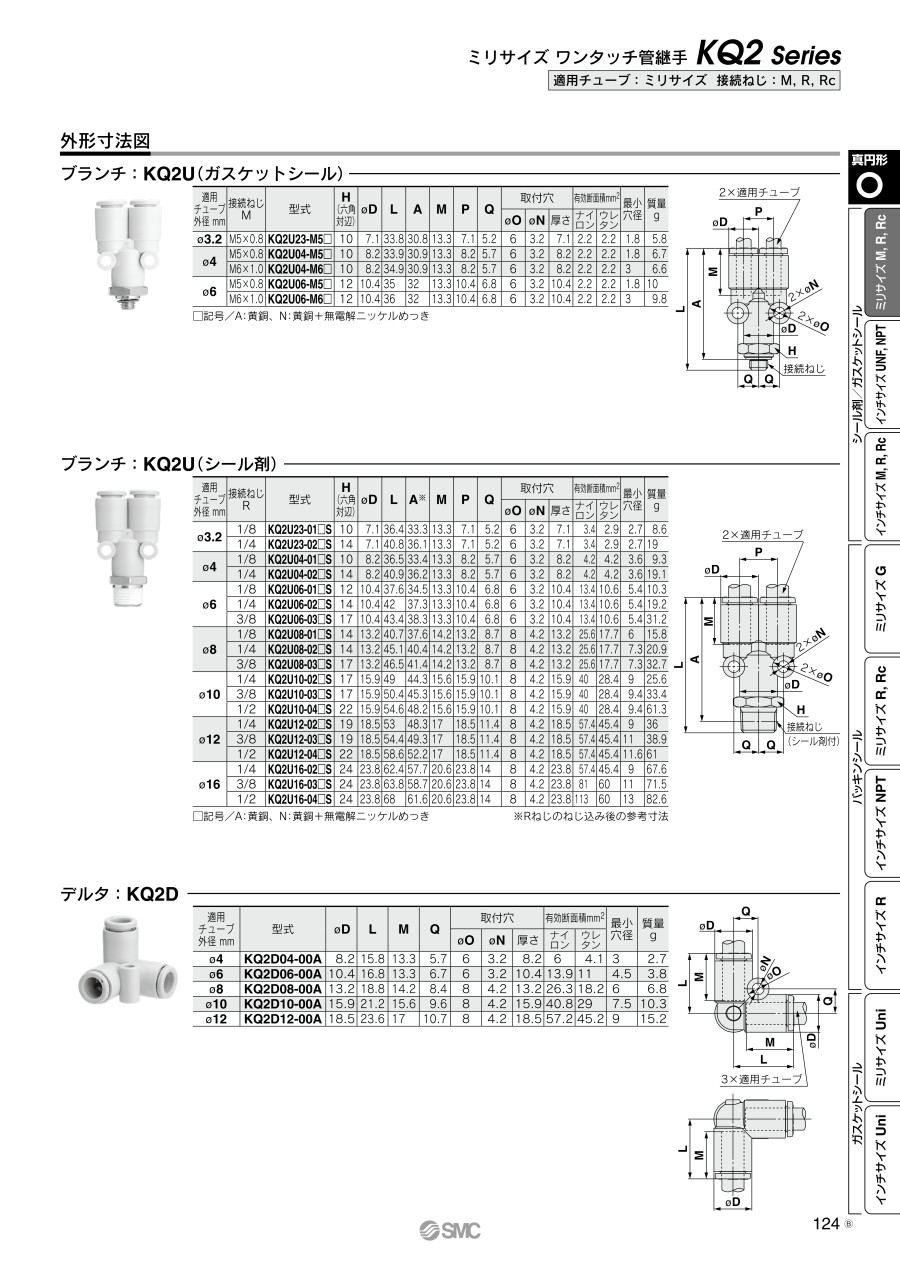

外形図
ワンタッチ管継手 KQ2シリーズ
Uni-ワンタッチ管継手 KQ2シリーズ
製品仕様
ワンタッチ管継手 KQ2シリーズ
■適用チューブ：ミリサイズ 接続ねじ：M、R、Rc
| 適用チューブ外径 mm | 接続ねじ M | 型番 | H （六角対辺） | φD注） | L | A | M | P | Q | φO | φN | 有効断面積mm2 | 最小穴径 | 質量g | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ナイロン | ウレタン | ||||||||||||||
| φ3.2 | M5×0.8 | KQ2U23-M5□ | 10 | 7.1 | 33.8 | 30.8 | 13.3 | 7.1 | 5.2 | 6 | 3.2 | 2.2 | 2.2 | 1.8 | 5.8 |
| φ4 | M5×0.8 | KQ2U04-M5□ | 10 | 8.2 | 33.9 | 30.9 | 13.3 | 8.2 | 5.7 | 6 | 3.2 | 2.2 | 2.2 | 1.8 | 6.7 |
| M6×1.0 | KQ2U04-M6□ | 10 | 8.2 | 34.9 | 30.9 | 13.3 | 8.2 | 5.7 | 6 | 3.2 | 2.2 | 2.2 | 3 | 6.6 | |
| φ6 | M5×0.8 | KQ2U06-M5□ | 12 | 10.4 | 35 | 32 | 13.3 | 10.4 | 6.8 | 6 | 3.2 | 2.2 | 2.2 | 1.8 | 10 |
| M6×1.0 | KQ2U06-M6□ | 12 | 10.4 | 36 | 32 | 13.3 | 10.4 | 6.8 | 6 | 3.2 | 2.2 | 2.2 | 3 | 9.8 | |
- □記号／A：黄銅、N：黄銅+無電解ニッケルめっき
注）φDは最大径を意味します。
■適用チューブ：インチサイズ 接続ねじ：UNF、NPT
| 適用チューブ外径 インチ | 接続ねじ UNF | 型番 | H （六角対辺） | φD注） | L | P | A | M | Q | φO | φN | 有効断面積mm2 | 最小穴径 | 質量g | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ナイロン | ウレタン | ||||||||||||||
| φ1/8 | 10-32UNF | KQ2U01-32□ | 8 | 7.1 | 33.8 | 7.1 | 30.3 | 13.3 | 5.2 | 6 | 3.2 | 2.2 | 2.2 | 1.8 | 5 |
| φ5/32 | 10-32UNF | KQ2U03-32□ | 10 | 8.2 | 33.9 | 8.2 | 30.4 | 13.3 | 5.7 | 6 | 3.2 | 2.2 | 2.2 | 1.8 | 6.6 |
| φ1/4 | 10-32UNF | KQ2U07-32□ | 12 | 11.1 | 35.2 | 11.1 | 31.7 | 13.3 | 7.6 | 8 | 4 | 2.2 | 2.2 | 1.8 | 11.2 |
- □記号／A：黄銅、N：黄銅+無電解ニッケルめっき
注）φDは最大径を意味します。
Uni-ワンタッチ管継手 KQ2シリーズ
■適用チューブ：ミリサイズ 接続ねじ：Rc、G、NPT、NPTF
| 適用チューブ外径 mm | 接続ねじ Uni | 型番 | H （六角対辺） | φD注） | L | P | A※ | M | Q | φO | φN | 有効断面積mm2 | 最小穴径 | 質量g | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ナイロン | ウレタン | ||||||||||||||
| φ4 | 1/8 | KQ2U04-U01□ | 11 | 8.2 | 35.4 | 8.2 | 30.6 | 13.3 | 5.7 | 6 | 3.2 | 4.2 | 4.2 | 3.6 | 8.6 |
| 1/4 | KQ2U04-U02□ | 14 | 8.2 | 37.4 | 8.2 | 31 | 13.3 | 5.7 | 6 | 3.2 | 4.2 | 4.2 | 3.6 | 14.6 | |
| φ6 | 1/8 | KQ2U06-U01□ | 12 | 10.4 | 36.8 | 10.4 | 32 | 13.3 | 6.8 | 6 | 3.2 | 13.4 | 10.6 | 5.4 | 10 |
| 1/4 | KQ2U06-U02□ | 14 | 10.4 | 38.5 | 10.4 | 32.1 | 13.3 | 6.8 | 6 | 3.2 | 13.4 | 10.6 | 5.4 | 15 | |
| 3/8 | KQ2U06-U03□ | 17 | 10.4 | 39.3 | 10.4 | 32.9 | 13.3 | 6.8 | 6 | 3.2 | 13.4 | 10.6 | 5.4 | 23.3 | |
| φ8 | 1/8 | KQ2U08-U01□ | 14 | 13.2 | 41.6 | 13.2 | 36.8 | 14.2 | 8.7 | 8 | 4.2 | 25.6 | 17.7 | 6 | 17.6 |
| 1/4 | KQ2U08-U02□ | 14 | 13.2 | 42.6 | 13.2 | 36.2 | 14.2 | 8.7 | 8 | 4.2 | 25.6 | 17.7 | 7.3 | 18.3 | |
| 3/8 | KQ2U08-U03□ | 17 | 13.2 | 42.4 | 13.2 | 36 | 14.2 | 8.7 | 8 | 4.2 | 25.6 | 17.7 | 7.3 | 25.5 | |
| φ10 | 1/4 | KQ2U10-U02□ | 17 | 15.9 | 47.6 | 15.9 | 41.2 | 15.6 | 10.1 | 8 | 4.2 | 40 | 28.4 | 9 | 25.3 |
| 3/8 | KQ2U10-U03□ | 19 | 15.9 | 47.5 | 15.9 | 41.1 | 15.6 | 10.1 | 8 | 4.2 | 40 | 28.4 | 9.4 | 31.6 | |
| 1/2 | KQ2U10-U04□ | 22 | 15.9 | 49.4 | 15.9 | 40.8 | 15.6 | 10.1 | 8 | 4.2 | 40 | 28.4 | 9.4 | 47.6 | |
| φ12 | 1/4 | KQ2U12-U02□ | 22 | 18.5 | 52.1 | 18.5 | 45.7 | 17 | 11.4 | 8 | 4.2 | 57.4 | 45.4 | 9 | 42.6 |
| 3/8 | KQ2U12-U03□ | 22 | 18.5 | 52 | 18.5 | 45.6 | 17 | 11.4 | 8 | 4.2 | 57.4 | 45.4 | 11 | 41.2 | |
| 1/2 | KQ2U12-U04□ | 22 | 18.5 | 53.4 | 18.5 | 44.8 | 17 | 11.4 | 8 | 4.2 | 57.4 | 45.4 | 11.6 | 48.8 | |
- □記号／A：黄銅、N：黄銅+無電解ニッケルめっき
※Uniねじのねじ込み後の参考寸法
注）φDは最大径を意味します。
■適用チューブ：インチサイズ 接続ねじ：Rc、G、NPT、NPTF
| 適用チューブ外径 インチ | 接続ねじ Uni | 型番 | H （六角対辺） | φD注） | L | P | A※ | M | Q | φO | φN | 有効断面積mm2 | 最小穴径 | 質量g | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ナイロン | ウレタン | ||||||||||||||
| φ1/8 | 1/8 | KQ2U01-U01□ | 11.11 | 7.1 | 35.1 | 7.1 | 30.3 | 13.3 | 5.2 | 6 | 3.2 | 3.4 | 2.9 | 2.7 | 8.2 |
| 1/4 | KQ2U01-U02□ | 14.29 | 7.1 | 37.4 | 7.1 | 31 | 13.3 | 5.2 | 6 | 3.2 | 3.4 | 2.9 | 2.7 | 14.6 | |
| φ5/32 | 1/8 | KQ2U03-U01□ | 11.11 | 8.2 | 35.4 | 8.2 | 30.6 | 13.3 | 5.7 | 6 | 3.2 | 4.2 | 4.2 | 3.6 | 8.7 |
| 1/4 | KQ2U03-U02□ | 14.29 | 8.2 | 37.4 | 8.2 | 31 | 13.3 | 5.7 | 6 | 3.2 | 4.2 | 4.2 | 3.6 | 14.8 | |
| φ3/16 | 1/8 | KQ2U05-U01□ | 11.11 | 9.1 | 35.8 | 9.1 | 31 | 13.3 | 6.2 | 6 | 3.2 | 6.8 | 5.6 | 4.1 | 9 |
| 1/4 | KQ2U05-U02□ | 14.29 | 9.1 | 38.1 | 9.1 | 31.7 | 13.3 | 6.2 | 6 | 3.2 | 6.8 | 5.6 | 4.1 | 15.3 | |
| φ1/4 | 1/8 | KQ2U07-U01□ | 12.7 | 11.1 | 37.7 | 11.1 | 32.9 | 13.3 | 7.6 | 8 | 4 | 11.6 | 10 | 5.6 | 12 |
| 1/4 | KQ2U07-U02□ | 14.29 | 11.1 | 38.8 | 11.1 | 32.4 | 13.3 | 7.6 | 8 | 4 | 11.6 | 10 | 5.6 | 16.3 | |
| 3/8 | KQ2U07-U03□ | 17.46 | 11.1 | 39.7 | 11.1 | 33.3 | 13.3 | 7.6 | 8 | 4 | 11.6 | 10 | 5.6 | 25.1 | |
| φ5/16 | 1/8 | KQ2U09-U01□ | 14.29 | 13.2 | 41.6 | 13.2 | 36.8 | 14.2 | 8.7 | 8 | 4.2 | 25.6 | 17.7 | 6 | 17.9 |
| 1/4 | KQ2U09-U02□ | 14.29 | 13.2 | 42.6 | 13.2 | 36.2 | 14.2 | 8.7 | 8 | 4.2 | 25.6 | 17.7 | 7.3 | 18.6 | |
| 3/8 | KQ2U09-U03□ | 17.46 | 13.2 | 42.4 | 13.2 | 36 | 14.2 | 8.7 | 8 | 4.2 | 25.6 | 17.7 | 7.3 | 26.1 | |
| φ3/8 | 1/4 | KQ2U11-U02□ | 17.46 | 15.4 | 47.2 | 15.4 | 40.8 | 15.6 | 9.9 | 8 | 4.2 | 28.8 | 23.8 | 8.9 | 24.8 |
| 3/8 | KQ2U11-U03□ | 19 | 15.4 | 47.1 | 15.4 | 40.7 | 15.6 | 9.9 | 8 | 4.2 | 28.8 | 23.8 | 8.9 | 31.5 | |
| 1/2 | KQ2U11-U04□ | 22.23 | 15.4 | 49.3 | 15.4 | 40.7 | 15.6 | 9.9 | 8 | 4.2 | 81 | 23.8 | 8.9 | 48.9 | |
| φ1/2 | 1/4 | KQ2U13-U02□ | 22.23 | 19.3 | 52.5 | 19.3 | 46.1 | 17 | 11.8 | 8 | 4.2 | 113 | 50.6 | 9 | 44.3 |
| 3/8 | KQ2U13-U03□ | 22.23 | 19.3 | 52.4 | 19.3 | 46 | 17 | 11.8 | 8 | 4.2 | 113 | 50.6 | 11 | 43 | |
| 1/2 | KQ2U13-U04□ | 22.23 | 19.3 | 54 | 19.3 | 45.4 | 17 | 11.8 | 8 | 4.2 | 113 | 50.6 | 12.1 | 50 | |
- □記号／A：黄銅、N：黄銅+無電解ニッケルめっき
※Uniねじのねじ込み後の参考寸法
注）φDは最大径を意味します。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
999円 ( 1,099円 ) | 9日目 |
1,348円 ( 1,483円 ) | 9日目 |
1,423円 ( 1,565円 ) | 9日目 |
948円 ( 1,043円 ) | 9日目 |
1,281円 ( 1,409円 ) | 9日目 |
1,323円 ( 1,455円 ) | 9日目 |
613円 ( 674円 ) | 9日目 |
973円 ( 1,070円 ) | 9日目 |
948円 ( 1,043円 ) | 9日目 |
971円 ( 1,068円 ) | 9日目 |
1,348円 ( 1,483円 ) | 9日目 |
1,422円 ( 1,564円 ) | 9日目 |
610円 ( 671円 ) | 9日目 |
1,049円 ( 1,154円 ) | 9日目 |
1,025円 ( 1,128円 ) | 9日目 |
691円 ( 760円 ) | 9日目 |
1,176円 ( 1,294円 ) | 9日目 |
979円 ( 1,077円 ) | 9日目 |
1,348円 ( 1,483円 ) | 9日目 |
1,422円 ( 1,564円 ) | 9日目 |
1,448円 ( 1,593円 ) | 9日目 |
1,423円 ( 1,565円 ) | 9日目 |
1,452円 ( 1,597円 ) | 9日目 |
1,445円 ( 1,590円 ) | 9日目 |
1,423円 ( 1,565円 ) | 9日目 |
1,448円 ( 1,593円 ) | 9日目 |
1,444円 ( 1,588円 ) | 9日目 |
1,325円 ( 1,458円 ) | 9日目 |
1,323円 ( 1,455円 ) | 9日目 |
1,463円 ( 1,609円 ) | 9日目 |
1,716円 ( 1,888円 ) | 9日目 |
1,738円 ( 1,912円 ) | 9日目 |
1,924円 ( 2,116円 ) | 9日目 |
1,570円 ( 1,727円 ) | 9日目 |
1,093円 ( 1,202円 ) | 9日目 |
1,623円 ( 1,785円 ) | 9日目 |
1,959円 ( 2,155円 ) | 9日目 |
1,987円 ( 2,186円 ) | 9日目 |
2,036円 ( 2,240円 ) | 9日目 |
1,005円 ( 1,106円 ) | 9日目 |
503円 ( 553円 ) | 9日目 |
580円 ( 638円 ) | 9日目 |
859円 ( 945円 ) | 6日目 |
789円 ( 868円 ) | 9日目 |
1,206円 ( 1,327円 ) | 9日目 |
892円 ( 981円 ) | 6日目 |
819円 ( 901円 ) | 9日目 |
1,274円 ( 1,401円 ) | 9日目 |
732円 ( 805円 ) | 9日目 |
523円 ( 575円 ) | 6日目 |
770円 ( 847円 ) | 9日目 |
1,125円 ( 1,238円 ) | 9日目 |
803円 ( 883円 ) | 9日目 |
737円 ( 811円 ) | 9日目 |
1,150円 ( 1,265円 ) | 9日目 |
464円 ( 510円 ) | 在庫品1日目当日出荷可能 |
465円 ( 512円 ) | 9日目 |
557円 ( 613円 ) | 在庫品1日目当日出荷可能 |
481円 ( 529円 ) | 6日目 |
519円 ( 571円 ) | 9日目 |
詳細情報
基本情報
SMC社のワンタッチ継手。
【特長】
・チューブ着脱性向上
・小型、軽量化
・真空-100kPa使用可能
【用途】
・めねじ部からの同一方向の分岐配管に使用
【カタログはこちらをご参照ください】
・適用チューブ外径ミリ接続ねじ［M］P.124接続ねじ［Uni］P.206
・適用チューブ外径インチ接続ねじ［UNF］P.151接続ねじ［Uni］P.213
※オーダーメイド/クリーンシリーズ P.131、156、207、214
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
商品担当おすすめ
ワンタッチ管継手 KQ2シリーズ ブランチ KQ2U（ガスケットシール）のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
QKQ2シリーズは流体が水でも使えますか？
A
使用可能（ただし工業用）です。最高使用圧力は、サージ圧を含め1MPaまでです。
使用流体温度は0～40℃（凍結なきこと）です。
使用流体温度は0～40℃（凍結なきこと）です。
Qワンタッチ管継手：KQ2□-□N（金属部無電解ニッケルめっき） / KQ2□-□G（金属部SUS303） / KG（金属部SUS303）
各シリーズの現品識別方法はあるか？
各シリーズの現品識別方法はあるか？
A
KQ2□-□Nシリーズはリリースブッシュ色がライトグレー、KG／KQ2□-□Gシリーズはリリースブッシュが白色です。
また、KGシリーズとKQ2□-□N・KQ2□-□Gでは、外観形状や寸法が異なります。
KQ2□-□Gシリーズは、六角対辺がある機種は全て、識別のためにV溝を付けています。
また、KGシリーズとKQ2□-□N・KQ2□-□Gでは、外観形状や寸法が異なります。
KQ2□-□Gシリーズは、六角対辺がある機種は全て、識別のためにV溝を付けています。
Q新KQ2シリーズで、ボディ色が黒のタイプはありますか？
A
KQ2の品番末尾に-X35で、ボディ色が黒になります。（ 例：KQ2L08-02AS-X35 ）
