SMC

ワンタッチ管継手 KQ2シリーズトリプルブランチユニバーサルエルボ KQ2ZT

カタログ |

4.5

平均満足度4.5

この商品のレビューをみる（2件）

この商品のFAQをみる（3件）

通常単価(税別): 1,299円～3,498円

税込単価: 1,429円～3,848円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

ワンタッチ管継手 KQ2シリーズプラグ KQ2P

4.5

通常価格(税別)： 80円 (税込価格：88円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

ワンタッチ管継手 KQ2シリーズダブルブランチユニバーサルエルボ KQ2ZD

4.7

通常価格(税別)： 1,026円 (税込価格：1,129円)

通常出荷日：在庫品1日目

バリエーション充実のSMC社のワンタッチ管継手。【特長】・軽量・コンパクト化。...

詳細情報を確認する

パッキン・Oリング材質
NBR
周囲温度 (℃)
-5::60
使用流体
水 / 空気
継手種類
ねじ取付分岐
ねじ取付分岐
ブランチエイ
ブランチエイ
トリプルブランチエイ
種類
ワンタッチ・ねじ
接続チューブ本数 (本)
6
リリースブッシュ形状
真円形

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
本ページの商品は最低発注数量が変更となりました。
型番ごとに最低発注数量が異なるため、詳細は見積・注文画面でご確認ください。

未確定：候補が178型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

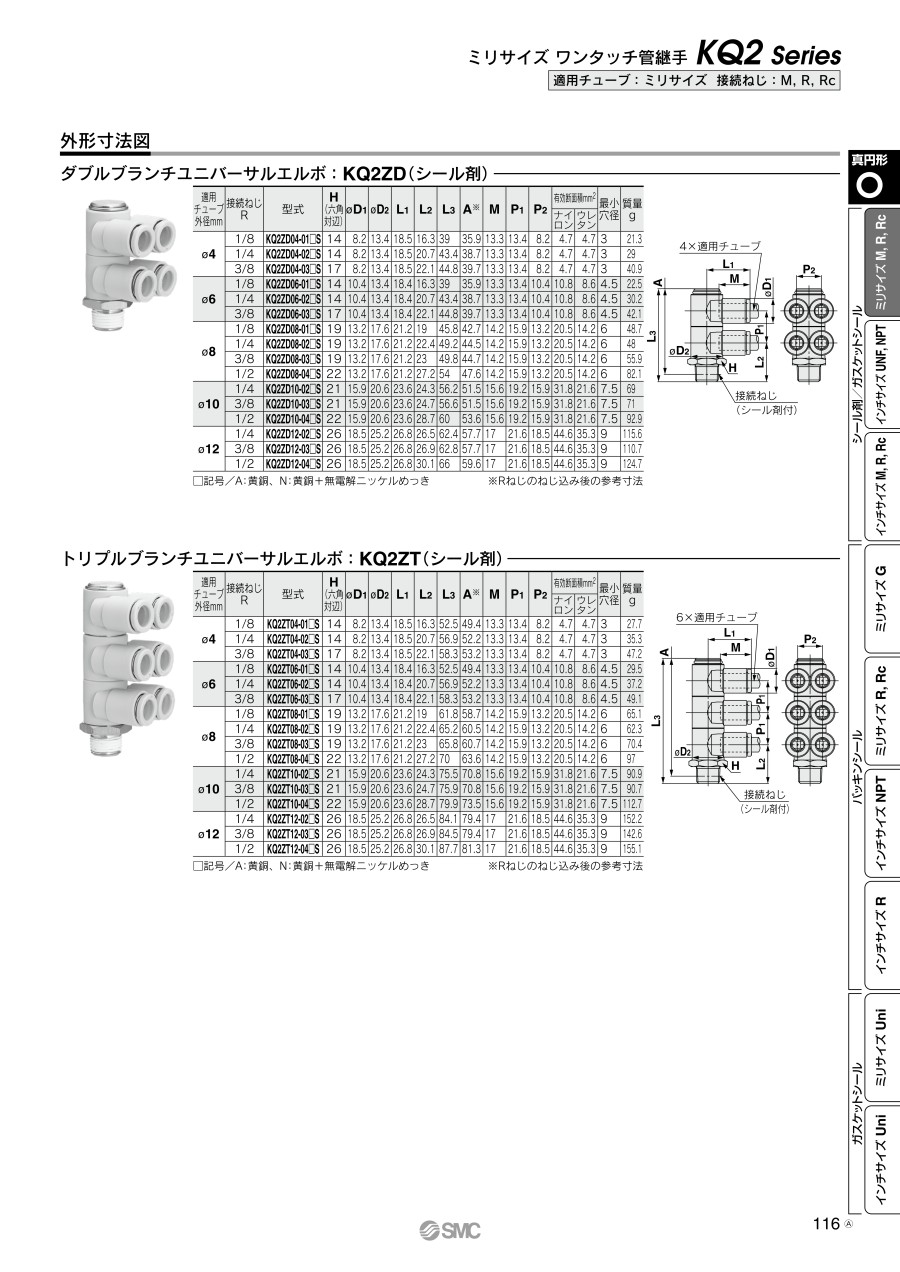

外形図

シール剤

製品仕様

シール剤の外観

適用チューブ外径：mm

適用チューブ外径 mm	接続ねじ R	型番	H （六角対辺）	φD₁^注）	φD₂	L₁	L₂	L₃	A^※	M	P₁	P₂	有効断面積 mm²		最小穴径	質量 g
適用チューブ外径 mm	接続ねじ R	型番	H （六角対辺）	φD₁^注）	φD₂	L₁	L₂	L₃	A^※	M	P₁	P₂	ナイロン	ウレタン	最小穴径	質量 g
φ4	1/8	KQ2ZT04-01□S	14	8.2	13.4	18.5	16.3	52.5	49.4	13.3	13.4	8.2	4.7	4.7	3	27.7
	1/4	KQ2ZT04-02□S	14	8.2	13.4	18.5	20.7	56.9	52.2	13.3	13.4	8.2	4.7	4.7	3	35.3
	3/8	KQ2ZT04-03□S	17	8.2	13.4	18.5	22.1	58.3	53.2	13.3	13.4	8.2	4.7	4.7	3	47.2
φ6	1/8	KQ2ZT06-01□S	14	10.4	13.4	18.4	16.3	52.5	49.4	13.3	13.4	10.4	10.8	8.6	4.5	29.5
	1/4	KQ2ZT06-02□S	14	10.4	13.4	18.4	20.7	56.9	52.2	13.3	13.4	10.4	10.8	8.6	4.5	37.2
	3/8	KQ2ZT06-03□S	17	10.4	13.4	18.4	22.1	58.3	53.2	13.3	13.4	10.4	10.8	8.6	4.5	49.1
φ8	1/8	KQ2ZT08-01□S	19	13.2	17.6	21.2	19	61.8	58.7	14.2	15.9	13.2	20.5	14.2	6	65.1
	1/4	KQ2ZT08-02□S	19	13.2	17.6	21.2	22.4	65.2	60.5	14.2	15.9	13.2	20.5	14.2	6	62.3
	3/8	KQ2ZT08-03□S	19	13.2	17.6	21.2	23	65.8	60.7	14.2	15.9	13.2	20.5	14.2	6	70.4
	1/2	KQ2ZT08-04□S	22	13.2	17.6	21.2	27.2	70	63.6	14.2	15.9	13.2	20.5	14.2	6	97
φ10	1/4	KQ2ZT10-02□S	21	15.9	20.6	23.6	24.3	75.5	70.8	15.6	19.2	15.9	31.8	21.6	7.5	90.9
	3/8	KQ2ZT10-03□S	21	15.9	20.6	23.6	24.7	75.9	70.8	15.6	19.2	15.9	31.8	21.6	7.5	90.7
	1/2	KQ2ZT10-04□S	22	15.9	20.6	23.6	28.7	79.9	73.5	15.6	19.2	15.9	31.8	21.6	7.5	112.7
φ12	1/4	KQ2ZT12-02□S	26	18.5	25.2	26.8	26.5	84.1	79.4	17	21.6	18.5	44.6	35.3	9	152.2
	3/8	KQ2ZT12-03□S	26	18.5	25.2	26.8	26.9	84.5	79.4	17	21.6	18.5	44.6	35.3	9	142.6
	1/2	KQ2ZT12-04□S	26	18.5	25.2	26.8	30.1	87.7	81.3	17	21.6	18.5	44.6	35.3	9	155.1

□記号／A：黄銅、N：黄銅+無電解ニッケルめっき
※Rねじのねじ込み後の参考寸法
注）φD₁は最大径を意味します。

適用チューブ外径：インチ

適用チューブ外径インチ	接続ねじ NPT	型番	H （六角対辺）	φD₁^注）	φD₂	L₁	L₂	L₃	A^※	M	P₁	P₂	有効断面積 mm²		最小穴径	質量 g
適用チューブ外径インチ	接続ねじ NPT	型番	H （六角対辺）	φD₁^注）	φD₂	L₁	L₂	L₃	A^※	M	P₁	P₂	ナイロン	ウレタン	最小穴径	質量 g
φ1/8	1/8	KQ2ZT01-34□S	14.29	7.1	13.4	18.5	16.3	52.5	49.3	13.3	13.4	7.1	2.2	1.9	2.5	27.3
φ5/32	1/8	KQ2ZT03-34□S	14.29	8.2	13.4	18.5	16.3	52.5	49.3	13.3	13.4	8.2	2.9	2.9	3	28.2
φ3/16	1/8	KQ2ZT05-34□S	14.29	9.1	13.4	18.4	16.3	52.5	49.3	13.3	13.4	9.1	4.5	3.7	3.5	29
φ1/4	1/8	KQ2ZT07-34□S	14.29	11.1	13.4	18.3	17.7	54.6	51.4	13.3	13.8	11.1	7.7	6.6	4.6	33.1
	1/4	KQ2ZT07-35□S	14.29	11.1	13.4	18.3	21.1	58	53.6	13.3	13.8	11.1	7.7	6.6	4.6	40
	3/8	KQ2ZT07-36□S	17.46	11.1	13.4	18.3	22.5	59.4	54.7	13.3	13.8	11.1	7.7	6.6	4.6	52.4
φ5/16	1/4	KQ2ZT09-35□S	17.46	13.2	17.6	21.2	22.4	65.2	60.8	14.2	15.9	13.2	20.5	14.2	6	60.9
	3/8	KQ2ZT09-36□S	19	13.2	17.6	21.2	23	65.8	61.1	14.2	15.9	13.2	20.5	14.2	6	70.8
	1/2	KQ2ZT09-37□S	22.23	13.2	17.6	21.2	27.2	70	63.6	14.2	15.9	13.2	20.5	14.2	6	97.3
φ3/8	1/4	KQ2ZT11-35□S	22.23	15.4	20.6	23.6	24.4	75.6	71.2	15.6	19.2	15.4	23.4	19.3	7	100.2
	3/8	KQ2ZT11-36□S	22.23	15.4	20.6	23.6	24.8	76	71.3	15.6	19.2	15.4	23.4	19.3	7	100.2
	1/2	KQ2ZT11-37□S	22.23	15.4	20.6	23.6	28.7	79.9	73.5	15.6	19.2	15.4	23.4	19.3	7	100.2
φ1/2	3/8	KQ2ZT13-36□S	25.4	19.3	27	27.9	29.6	86.8	82.1	17	22.3	19.3	43.8	34.3	9.6	182.3
φ1/2	1/2	KQ2ZT13-37□S	25.4	19.3	27	27.9	32.8	90	83.6	17	22.3	19.3	43.8	34.3	9.6	200

□記号／A：黄銅、N：黄銅+無電解ニッケルめっき
※NPTねじのねじ込み後の参考寸法
注）φD₁は最大径を意味します。

型番リスト

表示件数

型番

本体材質

ねじ部材質

適用チューブ外径1

(φ)

接続種類

接続ねじ

色

仕様

リリースブッシュ色

オーダーメイド仕様

最小発注数量

[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	1/8	NPT	1/8	白	シール剤付	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	5/32	NPT	1/8	白	シール剤付	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	4	R	1/8	白	シール剤付	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	4	R	1/4	白	シール剤付	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	4	R	3/8	白	シール剤付	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	3/16	NPT	1/8	白	シール剤付	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	6	R	1/8	白	シール剤付	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	6	R	1/4	白	シール剤付	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	6	R	3/8	白	シール剤付	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	1/4	NPT	1/8	白	シール剤付	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	1/4	NPT	1/4	白	シール剤付	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	1/4	NPT	3/8	白	シール剤付	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	8	R	1/8	白	シール剤付	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	8	R	1/4	白	シール剤付	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	8	R	3/8	白	シール剤付	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	8	R	1/2	白	シール剤付	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	5/16	NPT	1/4	白	シール剤付	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	5/16	NPT	3/8	白	シール剤付	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	5/16	NPT	1/2	白	シール剤付	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	10	R	1/4	白	シール剤付	白	なし	5個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	10	R	3/8	白	シール剤付	白	なし	5個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	10	R	1/2	白	シール剤付	白	なし	5個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	3/8	NPT	1/4	白	シール剤付	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	3/8	NPT	3/8	白	シール剤付	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	3/8	NPT	1/2	白	シール剤付	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	12	R	1/4	白	シール剤付	白	なし	1個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	12	R	3/8	白	シール剤付	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	12	R	1/2	白	シール剤付	白	なし	5個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	1/2	NPT	3/8	白	シール剤付	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	1/2	NPT	1/2	白	シール剤付	白	なし	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	1/8	NPT	1/8	白	シール剤なし	オレンジ	なし	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	1/8	NPT	1/8	白	シール剤付	オレンジ	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	1/8	NPT	1/8	白	シール剤なし	オレンジ	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	1/8	NPT	1/8	白	シール剤付	オレンジ	なし	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	5/32	NPT	1/8	白	シール剤なし	オレンジ	なし	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	5/32	NPT	1/8	白	シール剤付	オレンジ	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	5/32	NPT	1/8	白	シール剤なし	オレンジ	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	5/32	NPT	1/8	白	シール剤付	オレンジ	なし	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	4	R	1/8	白	シール剤なし	ライトグレー	なし	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	4	R	1/8	白	シール剤付	ライトグレー	なし	5個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	4	R	1/8	黒	シール剤付	ライトグレー	ボディカラー変更	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	4	R	1/8	白	シール剤なし	ライトグレー	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	4	R	1/8	白	シール剤付	ライトグレー	なし	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	4	R	1/4	白	シール剤なし	ライトグレー	なし	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	4	R	1/4	白	シール剤付	ライトグレー	なし	5個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	4	R	1/4	黒	シール剤付	ライトグレー	ボディカラー変更	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	4	R	1/4	白	シール剤なし	ライトグレー	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	4	R	1/4	白	シール剤付	ライトグレー	なし	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	4	R	3/8	白	シール剤なし	ライトグレー	なし	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	4	R	3/8	白	シール剤付	ライトグレー	なし	5個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	4	R	3/8	黒	シール剤付	ライトグレー	ボディカラー変更	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	4	R	3/8	白	シール剤なし	ライトグレー	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	4	R	3/8	白	シール剤付	ライトグレー	なし	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	3/16	NPT	1/8	白	シール剤なし	オレンジ	なし	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	3/16	NPT	1/8	白	シール剤付	オレンジ	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	3/16	NPT	1/8	白	シール剤なし	オレンジ	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	3/16	NPT	1/8	白	シール剤付	オレンジ	なし	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	6	R	1/8	白	シール剤なし	ライトグレー	なし	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	6	R	1/8	白	シール剤付	ライトグレー	なし	5個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	6	R	1/8	白	シール剤付	白	潤滑剤：白色ワセリン、リリースブッシュ色変更	10個

通常単価(税別) (税込単価)	通常出荷日

2,107円 ( 2,318円 )	9日目
2,107円 ( 2,318円 )	9日目
1,933円 ( 2,126円 )	9日目
1,539円 ( 1,693円 )	9日目
1,637円 ( 1,801円 )	9日目
2,127円 ( 2,340円 )	9日目
1,594円 ( 1,753円 )	9日目
1,620円 ( 1,782円 )	6日目
1,706円 ( 1,877円 )	在庫品1日目当日出荷可能
2,127円 ( 2,340円 )	9日目
2,127円 ( 2,340円 )	9日目
2,203円 ( 2,423円 )	9日目
2,319円 ( 2,551円 )	9日目
1,861円 ( 2,047円 )	6日目
1,845円 ( 2,030円 )	6日目
2,181円 ( 2,399円 )	6日目
2,411円 ( 2,652円 )	9日目
2,427円 ( 2,670円 )	9日目
2,741円 ( 3,015円 )	9日目
2,390円 ( 2,629円 )	9日目
2,407円 ( 2,648円 )	30日目
2,422円 ( 2,664円 )	在庫品1日目当日出荷可能
2,988円 ( 3,287円 )	9日目
2,553円 ( 2,808円 )	9日目
3,056円 ( 3,362円 )	9日目
3,085円 ( 3,394円 )	在庫品1日目当日出荷可能
3,134円 ( 3,447円 )	9日目
2,869円 ( 3,156円 )	6日目
3,472円 ( 3,819円 )	9日目
3,498円 ( 3,848円 )	9日目
1,397円 ( 1,537円 )	9日目
1,409円 ( 1,550円 )	9日目
1,439円 ( 1,583円 )	9日目
1,607円 ( 1,768円 )	6日目
1,397円 ( 1,537円 )	9日目
1,532円 ( 1,685円 )	9日目
1,439円 ( 1,583円 )	9日目
1,607円 ( 1,768円 )	6日目
1,299円 ( 1,429円 )	6日目
1,540円 ( 1,694円 )	在庫品1日目当日出荷可能
1,332円 ( 1,465円 )	9日目
1,341円 ( 1,475円 )	9日目
1,498円 ( 1,648円 )	6日目
1,332円 ( 1,465円 )	6日目
1,557円 ( 1,713円 )	在庫品1日目当日出荷可能
1,345円 ( 1,480円 )	6日目
1,376円 ( 1,514円 )	9日目
1,536円 ( 1,690円 )	39日目
1,409円 ( 1,550円 )	9日目
1,444円 ( 1,588円 )	在庫品1日目当日出荷可能
1,443円 ( 1,587円 )	9日目
1,481円 ( 1,629円 )	9日目
1,638円 ( 1,802円 )	6日目
1,397円 ( 1,537円 )	9日目
1,532円 ( 1,685円 )	9日目
1,439円 ( 1,583円 )	9日目
1,607円 ( 1,768円 )	9日目
1,559円 ( 1,715円 )	在庫品1日目当日出荷可能
1,381円 ( 1,519円 )	在庫品1日目当日出荷可能
1,381円 ( 1,519円 )	9日目

基本情報

基本情報

バリエーション充実のSMC社のワンタッチ管継手。
【特長】
・軽量・コンパクト化。
・真空-100kPa～使用可能。
・チューブ着脱性向上。
【用途】
・めねじ部からの直角方向の6分岐配管に使用。チューブ取付方向はフリーで3独立。

【カタログはこちらをご参照ください】
・適用チューブ外径ミリ P.116 インチ P.147
※オーダーメイド／クリーンシリーズ P.131、156

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
本ページの商品は最低発注数量が変更となりました。
型番ごとに最低発注数量が異なるため、詳細は見積・注文画面でご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
ナイロンチューブ T・TIAシリーズ
本商品に適合するナイロンチューブとなります。継手とあわせて検討可能です。
SMC
ポリウレタンチューブ TU・TIUBシリーズ
本商品に適合するポリウレタンチューブとなります。継手とあわせて検討可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ワンタッチ管継手 KQ2シリーズトリプルブランチユニバーサルエルボ KQ2ZTのレビュー

4.5平均満足度：4.52件のレビュー

星5
50%
星4
50%
星3
0%
星2
0%
星1
0%

生産設備付帯のエアー制御用配管分岐に使用

満足度：4.02019/04/23

生産設備制御用エアーの集中配管及び分岐に使用しています。チューブ着脱の簡便さをはじめ、把持、シール性の良さなど利点が多く...もっと読む

0人が参考にしています。

製品付帯のエアー配管に対する分岐用継手として

満足度：5.02019/04/23

SMC商品はチューブ取り出し口（分岐）数や方向に対し豊富なラインナップがあります。また本体実装の簡便さに加え、チューブの...もっと読む

0人が参考にしています。

2件全て見る

よくあるご質問（FAQ）

QKQ2シリーズは流体が水でも使えますか？

使用可能（ただし工業用）です。最高使用圧力は、サージ圧を含め1MPaまでです。
使用流体温度は0～40℃（凍結なきこと）です。

Qワンタッチ管継手：KQ2□-□N（金属部無電解ニッケルめっき） / KQ2□-□G（金属部SUS303） / KG（金属部SUS303）
各シリーズの現品識別方法はあるか？

KQ2□-□Nシリーズはリリースブッシュ色がライトグレー、KG／KQ2□-□Gシリーズはリリースブッシュが白色です。
また、KGシリーズとKQ2□-□N・KQ2□-□Gでは、外観形状や寸法が異なります。
KQ2□-□Gシリーズは、六角対辺がある機種は全て、識別のためにV溝を付けています。

Q新KQ2シリーズで、ボディ色が黒のタイプはありますか？

KQ2の品番末尾に-X35で、ボディ色が黒になります。（例：KQ2L08-02AS-X35 ）

この商品を見た人は、こんな商品も見ています

	今見ている商品ワンタッチ管継手 KQ2シリーズトリプルブランチユニバーサルエルボ KQ2ZT	ワンタッチ管継手 KQ2シリーズトリプルブランチユニバーサルエルボ KQ2ZT（パッキンシール）	ワンタッチ管継手 KQ2シリーズブランチ KQ2U（ガスケットシール）	ワンタッチ管継手 KQ2シリーズサービスチーズユニオン KQ2Y（ガスケットシール）	ワンタッチ管継手 KQ2シリーズサービスチーズユニオン KQ2Y（パッキンシール）	ワンタッチ管継手 KQ2シリーズブランチユニバーサルメスエルボ KQ2ZF
メーカー	SMC	SMC	SMC	SMC	SMC	SMC
通常価格	1,299円-	1,481円 -	446円 -	462円 -	458円 -	609円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜
パッキン・Oリング材質	NBR	NBR	NBR	NBR	NBR	NBR
周囲温度(℃)	-5::60	-5::60	-5::60	-5::60	-5::60	-5::60
使用流体	水 / 空気	水 / 空気	水 / 空気	水 / 空気	水 / 空気	水 / 空気
継手種類	ねじ取付分岐	ねじ取付分岐	ねじ取付分岐	ねじ取付分岐	ねじ取付分岐	ねじ取付分岐
ねじ取付分岐	ブランチエイ	ブランチエイ	ブランチ	サービスチーズユニオン	サービスチーズユニオン	ブランチエイ
