未確定：候補が18型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

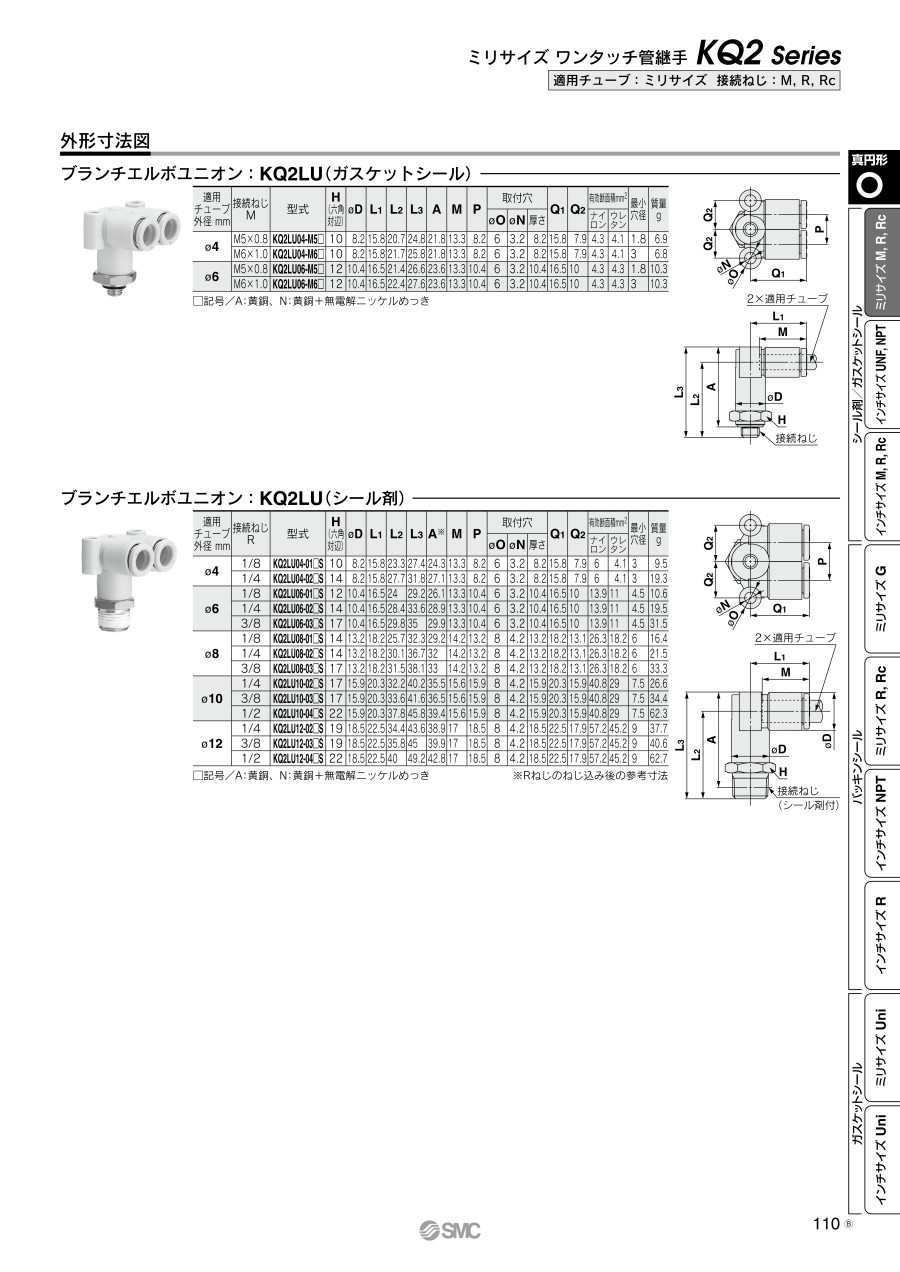

外形図

製品仕様

外観

適用チューブ外径 mm	接続ねじ M	型番	H （六角対辺）	φD^注）	L₁	L₂	L₃	A	M	P	φO	φN	Q₁	Q₂	有効断面積mm²		最小穴径	質量 g
適用チューブ外径 mm	接続ねじ M	型番	H （六角対辺）	φD^注）	L₁	L₂	L₃	A	M	P	φO	φN	Q₁	Q₂	ナイロン	ウレタン	最小穴径	質量 g
φ4	M5×0.8	KQ2LU04-M5□	10	8.2	15.8	20.7	24.8	21.8	13.3	8.2	6	3.2	15.8	7.9	4.3	4.1	1.8	6.9
φ4	M6×1.0	KQ2LU04-M6□	10	8.2	15.8	21.7	25.8	21.8	13.3	8.2	6	3.2	15.8	7.9	4.3	4.1	3	6.8
φ6	M5×0.8	KQ2LU06-M5□	12	10.4	16.5	21.4	26.6	23.6	13.3	10.4	6	3.2	16.5	10	4.3	4.3	1.8	10.3
φ6	M6×1.0	KQ2LU06-M6□	12	10.4	16.5	22.4	27.6	23.6	13.3	10.4	6	3.2	16.5	10	4.3	4.3	3	10.3

□記号／A：黄銅、N：黄銅+無電解ニッケルめっき
注）φDは最大径を意味します。

型番リスト

表示件数

型番

本体材質

ねじ部材質

適用チューブ外径1

(φ)

接続ねじ

色

リリースブッシュ色

オーダーメイド仕様

最小発注数量

[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	4	5×0.8	白	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	4	6×1.0	白	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	6	5×0.8	白	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	6	6×1.0	白	白	なし	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	4	5×0.8	白	ライトグレー	なし	1個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	4	5×0.8	白	白	潤滑剤：白色ワセリン、リリースブッシュ色変更	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	4	5×0.8	黒	ライトグレー	ボディカラー変更	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	4	5×0.8	白	ライトグレー	なし	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	4	6×1.0	白	ライトグレー	なし	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	4	6×1.0	白	白	潤滑剤：白色ワセリン、リリースブッシュ色変更	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	4	6×1.0	白	ライトグレー	なし	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	6	5×0.8	白	ライトグレー	なし	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	6	5×0.8	白	白	潤滑剤：白色ワセリン、リリースブッシュ色変更	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	6	5×0.8	黒	ライトグレー	ボディカラー変更	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	6	6×1.0	白	ライトグレー	なし	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	6	6×1.0	白	白	潤滑剤：白色ワセリン、リリースブッシュ色変更	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	6	6×1.0	黒	ライトグレー	ボディカラー変更	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	6	6×1.0	白	ライトグレー	なし	10個

通常単価(税別) (税込単価)	通常出荷日

612円 ( 673円 )	6日目
947円 ( 1,042円 )	9日目
674円 ( 741円 )	6日目
1,073円 ( 1,180円 )	9日目
565円 ( 622円 )	在庫品1日目当日出荷可能
467円 ( 514円 )	9日目
467円 ( 514円 )	39日目
525円 ( 578円 )	6日目
510円 ( 561円 )	在庫品1日目当日出荷可能
485円 ( 534円 )	9日目
545円 ( 600円 )	6日目
549円 ( 604円 )	在庫品1日目当日出荷可能
515円 ( 567円 )	9日目
515円 ( 567円 )	9日目
528円 ( 581円 )	6日目
528円 ( 581円 )	9日目
575円 ( 633円 )	9日目
594円 ( 653円 )	9日目

詳細情報

基本情報

基本情報

バリエーション充実のSMC社のワンタッチ管継手。
【特長】
・軽量・コンパクト化。
・真空-100kPa使用可能。
・ワンタッチ着脱。
・チューブ着脱性向上。
・ガスケットシール（Uniねじ）。
【用途】
・めねじ部からの直角方向の分岐配管に使用。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
ナイロンチューブ T・TIAシリーズ
本商品に適合するナイロンチューブとなります。継手とあわせて検討可能です。
SMC
ポリウレタンチューブ TU・TIUBシリーズ
本商品に適合するポリウレタンチューブとなります。継手とあわせて検討可能です。
SMC
ワンタッチ管継手 KQ2シリーズブランチエルボユニオン KQ2LU（シール剤・シール剤無し）
同商品タイプのシール剤となります。用途にあわせて比較検討可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ワンタッチ管継手 KQ2シリーズブランチエルボユニオン KQ2LU（ガスケットシール）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

QKQ2シリーズは流体が水でも使えますか？

使用可能（ただし工業用）です。最高使用圧力は、サージ圧を含め1MPaまでです。
使用流体温度は0～40℃（凍結なきこと）です。

Qワンタッチ管継手：KQ2□-□N（金属部無電解ニッケルめっき） / KQ2□-□G（金属部SUS303） / KG（金属部SUS303）
各シリーズの現品識別方法はあるか？

KQ2□-□Nシリーズはリリースブッシュ色がライトグレー、KG／KQ2□-□Gシリーズはリリースブッシュが白色です。
また、KGシリーズとKQ2□-□N・KQ2□-□Gでは、外観形状や寸法が異なります。
KQ2□-□Gシリーズは、六角対辺がある機種は全て、識別のためにV溝を付けています。

Q新KQ2シリーズで、ボディ色が黒のタイプはありますか？

KQ2の品番末尾に-X35で、ボディ色が黒になります。（例：KQ2L08-02AS-X35 ）
