ワンタッチ管継手 KQ2シリーズダブルユニバーサルエルボ KQ2VD（パッキンシール）

カタログ |

0件のレビュー（商品レビューの投稿ができます）

この商品のFAQをみる（3件）

通常単価(税別): 962円～1,872円

税込単価: 1,058円～2,059円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

ワンタッチ管継手 KQ2シリーズエルボユニオン KQ2L（シール剤・シール剤無し）

4.6

通常価格(税別)： 217円 (税込価格：239円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

ワンタッチ管継手 KQ2シリーズダブルユニバーサルエルボ KQ2VD（シール剤・シール剤無し）

通常価格(税別)： 835円 (税込価格：919円)

通常出荷日：在庫品1日目

SMC社のワンタッチ継手。【特長】・チューブ着脱性向上・小型・軽量化【用途】・...

詳細情報を確認する

パッキン・Oリング材質
NBR
周囲温度 (℃)
-5::60
使用流体
水 / 空気
継手種類
ねじ取付方向
ねじ取付方向
エルボ
エルボ
ダブルユニバーサルエルボ
種類
ワンタッチ・ねじ
接続チューブ本数 (本)
2

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。
CADデータは、一部の型番には対応しておりません。

未確定：候補が79型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

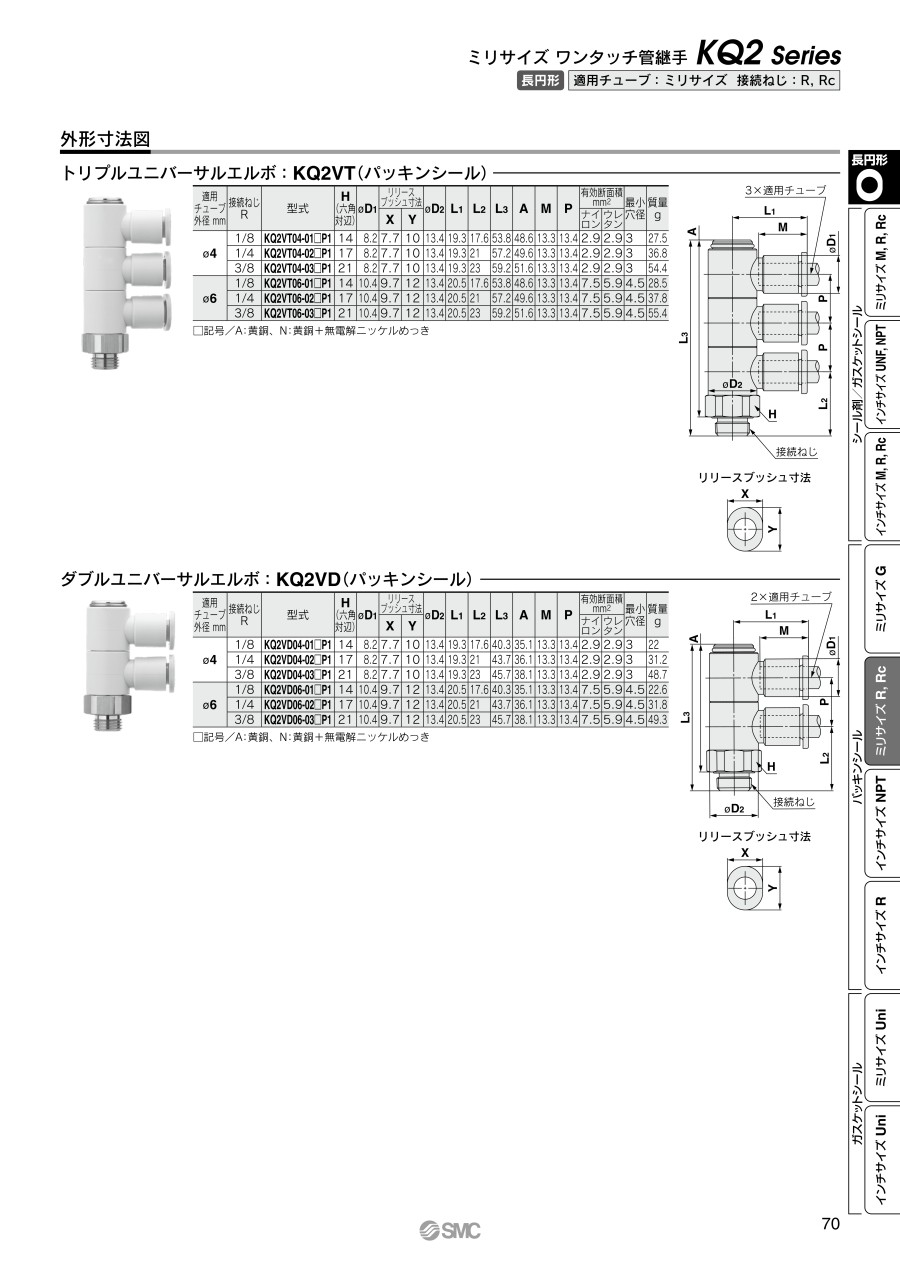

外形図

製品仕様

外観

接続ねじ：NPT

適用チューブ外径インチ	接続ねじ NPT	型番	H （六角対辺）	φD₁	リリースブッシュ寸法		φD₂	L₁	L₂	L₃	A	M	P	有効断面積mm²		最小穴径	質量 g
適用チューブ外径インチ	接続ねじ NPT	型番	H （六角対辺）	φD₁	X	Y	φD₂	L₁	L₂	L₃	A	M	P	ナイロン	ウレタン	最小穴径	質量 g
φ1/8	1/8	KQ2VD01-34□P1	14.29	7.1	6.7	9.5	13.4	19.3	18.2	40.9	35.5	13.3	13.4	2.2	1.9	2.5	22.8
φ5/32	1/8	KQ2VD03-34□P1	14.29	8.2	7.7	10	13.4	19.3	18.2	40.9	35.5	13.3	13.4	2.9	2.9	3	23.1
φ3/16	1/8	KQ2VD05-34□P1	14.29	9.1	8.4	11	13.4	19.6	18.2	40.9	35.5	13.3	13.4	4.5	3.7	3.5	23.3

適用チューブ外径インチ	接続ねじ NPT	型番	H （六角対辺）	φD₁^注）	φD₂	L₁	L₂	L₃	A	M	P	有効断面積mm²		最小穴径	質量 g
適用チューブ外径インチ	接続ねじ NPT	型番	H （六角対辺）	φD₁^注）	φD₂	L₁	L₂	L₃	A	M	P	ナイロン	ウレタン	最小穴径	質量 g
φ1/8	1/8	KQ2VD01-34□P	14.29	7.1	13.4	19.3	18.2	40.9	35.5	13.3	13.4	2.2	1.9	2.5	22.8
φ5/32	1/8	KQ2VD03-34□P	14.29	8.2	13.4	19.3	18.2	40.9	35.5	13.3	13.4	2.9	2.9	3	23.1
φ3/16	1/8	KQ2VD05-34□P	14.29	9.1	13.4	19.6	18.2	40.9	35.5	13.3	13.4	4.5	3.7	3.5	23.3
φ1/4	1/8	KQ2VD07-34□P	14.29	11.1	13.4	20.6	19.2	42.3	36.9	13.3	13.8	7.7	6.6	4.6	25.6
	1/4	KQ2VD07-35□P	17.46	11.1	13.4	20.6	22.4	45.5	37.4	13.3	13.8	7.7	6.6	4.6	35.4
	3/8	KQ2VD07-36□P	22	11.1	13.4	20.6	23.9	47	38.9	13.3	13.8	7.7	6.6	4.6	53.4
φ5/16	1/4	KQ2VD09-35□P	19	13.2	17.6	23.7	23.9	50.7	42.6	14.2	15.9	16	11.2	6	49.3
	3/8	KQ2VD09-36□P	22	13.2	17.6	23.7	24.9	51.7	43.6	14.2	15.9	16	11.2	6	63.4
	1/2	KQ2VD09-37□P	28.57	13.2	17.6	23.7	30.2	57	46.6	14.2	15.9	16	11.2	6	113.5
φ3/8	1/4	KQ2VD11-35□P	22	15.4	20.6	25.3	26.1	58	49.9	15.6	19.2	23.4	19.3	7	72.2
	3/8	KQ2VD11-36□P	22	15.4	20.6	25.3	26.1	58	49.9	15.6	19.2	23.4	19.3	7	71.2
	1/2	KQ2VD11-37□P	28.57	15.4	20.6	25.3	31.4	63.3	52.9	15.6	19.2	23.4	19.3	7	119.3
φ1/2	3/8	KQ2VD13-36□P	28.57	19.3	27	30.5	31	65.8	57.7	17	22.3	43.8	34.3	9.6	150.7
φ1/2	1/2	KQ2VD13-37□P	28.57	19.3	27	30.5	33.3	68.1	57.7	17	22.3	43.8	34.3	9.6	161.2

□記号／A：黄銅、N：黄銅+無電解ニッケルめっき
注）φD1は最大径を意味します。

接続ねじ：R

適用チューブ外径 mm	接続ねじ R	型番	H （六角対辺）	φD₁	リリースブッシュ寸法		φD₂	L₁	L₂	L₃	A	M	P	有効断面積mm²		最小穴径	質量 g
適用チューブ外径 mm	接続ねじ R	型番	H （六角対辺）	φD₁	X	Y	φD₂	L₁	L₂	L₃	A	M	P	ナイロン	ウレタン	最小穴径	質量 g
φ4	1/8	KQ2VD04-01□P1	14	8.2	7.7	10	13.4	19.3	17.6	40.3	35.1	13.3	13.4	2.9	2.9	3	22
	1/4	KQ2VD04-02□P1	17	8.2	7.7	10	13.4	19.3	21	43.7	36.1	13.3	13.4	2.9	2.9	3	31.2
	3/8	KQ2VD04-03□P1	21	8.2	7.7	10	13.4	19.3	23	45.7	38.1	13.3	13.4	2.9	2.9	3	48.7
φ6	1/8	KQ2VD06-01□P1	14	10.4	9.7	12	13.4	20.5	17.6	40.3	35.1	13.3	13.4	7.5	5.9	4.5	22.6
	1/4	KQ2VD06-02□P1	17	10.4	9.7	12	13.4	20.5	21	43.7	36.1	13.3	13.4	7.5	5.9	4.5	31.8
	3/8	KQ2VD06-03□P1	21	10.4	9.7	12	13.4	20.5	23	45.7	38.1	13.3	13.4	7.5	5.9	4.5	49.3

適用チューブ外径 mm	接続ねじ R	型番	H （六角対辺）	φD₁^注）	φD₂	L₁	L₂	L₃	A	M	P	有効断面積mm²		最小穴径	質量 g
適用チューブ外径 mm	接続ねじ R	型番	H （六角対辺）	φD₁^注）	φD₂	L₁	L₂	L₃	A	M	P	ナイロン	ウレタン	最小穴径	質量 g
φ4	1/8	KQ2VD04-01□P	14	8.2	13.4	19.3	17.6	40.3	35.1	13.3	13.4	2.9	2.9	3	22
	1/4	KQ2VD04-02□P	17	8.2	13.4	19.3	21	43.7	36.1	13.3	13.4	2.9	2.9	3	31.2
	3/8	KQ2VD04-03□P	21	8.2	13.4	19.3	23	45.7	38.1	13.3	13.4	2.9	2.9	3	48.7
φ6	1/8	KQ2VD06-01□P	14	10.4	13.4	20.5	17.6	40.3	35.1	13.3	13.4	7.5	5.9	4.5	22.6
	1/4	KQ2VD06-02□P	17	10.4	13.4	20.5	21	43.7	36.1	13.3	13.4	7.5	5.9	4.5	31.8
	3/8	KQ2VD06-03□P	21	10.4	13.4	20.5	23	45.7	38.1	13.3	13.4	7.5	5.9	4.5	49.3
φ8	1/8	KQ2VD08-01□P	19	13.2	17.6	23.7	21	47.8	42.6	14.2	15.9	16	11.2	6	52.4
	1/4	KQ2VD08-02□P	19	13.2	17.6	23.7	23.4	50.2	42.6	14.2	15.9	16	11.2	6	48.6
	3/8	KQ2VD08-03□P	21	13.2	17.6	23.7	24.4	51.2	43.6	14.2	15.9	16	11.2	6	60.4
	1/2	KQ2VD08-04□P	27	13.2	17.6	23.7	29.2	56	45.6	14.2	15.9	16	11.2	6	100.4
φ10	1/4	KQ2VD10-02□P	21	15.9	20.6	25.7	25.8	57.7	50.1	15.6	19.2	27	20.3	7.5	70.6
	3/8	KQ2VD10-03□P	21	15.9	20.6	25.7	25.8	57.7	50.1	15.6	19.2	27	20.3	7.5	69.5
	1/2	KQ2VD10-04□P	27	15.9	20.6	25.7	30.6	62.5	52.1	15.6	19.2	27	20.3	7.5	108.2
φ12	1/4	KQ2VD12-02□P	26	18.5	25.2	28.9	29.1	65	57.4	17	21.6	39	30.8	9	125.8
	3/8	KQ2VD12-03□P	26	18.5	25.2	28.9	29.1	65	57.4	17	21.6	39	30.8	9	117.4
	1/2	KQ2VD12-04□P	27	18.5	25.2	28.9	31.9	67.8	57.4	17	21.6	39	30.8	9	128.8

□記号／A：黄銅、N：黄銅+無電解ニッケルめっき
注）φD1は最大径を意味します。

型番リスト

表示件数

型番

本体材質

ねじ部材質

適用チューブ外径1

(φ)

接続種類

接続ねじ

リリースブッシュ形状

オーダーメイド仕様

最小発注数量

[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	1/8	NPT	1/8	真円形	なし	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	1/8	NPT	1/8	長円形	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	1/8	NPT	1/8	真円形	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	1/8	NPT	1/8	長円形	なし	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	5/32	NPT	1/8	真円形	なし	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	5/32	NPT	1/8	長円形	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	5/32	NPT	1/8	真円形	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	5/32	NPT	1/8	長円形	なし	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	4	R	1/8	真円形	なし	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	4	R	1/8	長円形	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	4	R	1/8	真円形	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	4	R	1/8	長円形	なし	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	4	R	1/4	真円形	なし	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	4	R	1/4	長円形	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	4	R	1/4	真円形	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	4	R	1/4	長円形	なし	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	4	R	3/8	真円形	なし	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	4	R	3/8	長円形	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	4	R	3/8	真円形	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	4	R	3/8	長円形	なし	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	3/16	NPT	1/8	真円形	なし	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	3/16	NPT	1/8	長円形	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	3/16	NPT	1/8	真円形	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	3/16	NPT	1/8	長円形	なし	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	6	R	1/8	真円形	なし	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	6	R	1/8	長円形	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	6	R	1/8	真円形	なし	1個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	6	R	1/8	長円形	なし	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	6	R	1/4	真円形	なし	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	6	R	1/4	長円形	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	6	R	1/4	真円形	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	6	R	1/4	長円形	なし	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	6	R	3/8	真円形	なし	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	6	R	3/8	長円形	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	6	R	3/8	真円形	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	6	R	3/8	長円形	なし	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	1/4	NPT	1/8	真円形	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	1/4	NPT	1/8	真円形	なし	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	1/4	NPT	1/4	真円形	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	1/4	NPT	1/4	真円形	なし	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	1/4	NPT	3/8	真円形	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	1/4	NPT	3/8	真円形	なし	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	8	R	1/8	真円形	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	8	R	1/8	真円形	なし	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	8	R	1/4	真円形	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	8	R	1/4	真円形	なし	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	8	R	3/8	真円形	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	8	R	3/8	真円形	なし	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	8	R	1/2	真円形	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	8	R	1/2	真円形	なし	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	5/16	NPT	1/4	真円形	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	5/16	NPT	1/4	真円形	なし	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	5/16	NPT	3/8	真円形	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	5/16	NPT	3/8	真円形	なし	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	5/16	NPT	1/2	真円形	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	5/16	NPT	1/2	真円形	なし	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	10	R	1/4	真円形	なし	5個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	10	R	1/4	真円形	なし	5個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	10	R	3/8	真円形	なし	5個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	10	R	3/8	真円形	なし	5個

通常単価(税別) (税込単価)	通常出荷日

962円 ( 1,058円 )	9日目
1,399円 ( 1,539円 )	9日目
991円 ( 1,090円 )	9日目
1,440円 ( 1,584円 )	9日目
962円 ( 1,058円 )	9日目
1,399円 ( 1,539円 )	9日目
991円 ( 1,090円 )	9日目
1,440円 ( 1,584円 )	9日目
962円 ( 1,058円 )	39日目
1,399円 ( 1,539円 )	9日目
991円 ( 1,090円 )	9日目
1,440円 ( 1,584円 )	9日目
994円 ( 1,093円 )	39日目
1,445円 ( 1,590円 )	9日目
1,023円 ( 1,125円 )	9日目
1,487円 ( 1,636円 )	9日目
1,078円 ( 1,186円 )	9日目
1,567円 ( 1,724円 )	9日目
1,122円 ( 1,234円 )	9日目
1,619円 ( 1,781円 )	9日目
962円 ( 1,058円 )	9日目
1,399円 ( 1,539円 )	9日目
991円 ( 1,090円 )	9日目
1,440円 ( 1,584円 )	9日目
994円 ( 1,093円 )	39日目
1,009円 ( 1,110円 )	9日目
1,872円 ( 2,059円 )	在庫品1日目当日出荷可能
1,543円 ( 1,697円 )	9日目
1,245円 ( 1,370円 )	在庫品1日目当日出荷可能
1,042円 ( 1,146円 )	9日目
1,110円 ( 1,221円 )	6日目
1,600円 ( 1,760円 )	9日目
1,142円 ( 1,256円 )	9日目
1,647円 ( 1,812円 )	9日目
1,204円 ( 1,324円 )	9日目
1,736円 ( 1,910円 )	9日目
1,009円 ( 1,110円 )	9日目
1,062円 ( 1,168円 )	9日目
1,042円 ( 1,146円 )	9日目
1,093円 ( 1,202円 )	9日目
1,142円 ( 1,256円 )	9日目
1,188円 ( 1,307円 )	9日目
1,125円 ( 1,238円 )	9日目
1,208円 ( 1,329円 )	9日目
1,159円 ( 1,275円 )	6日目
1,238円 ( 1,362円 )	19日目
1,172円 ( 1,289円 )	6日目
1,255円 ( 1,381円 )	9日目
1,239円 ( 1,363円 )	6日目
1,351円 ( 1,486円 )	9日目
1,159円 ( 1,275円 )	9日目
1,225円 ( 1,348円 )	9日目
1,172円 ( 1,289円 )	9日目
1,255円 ( 1,381円 )	9日目
1,239円 ( 1,363円 )	9日目
1,351円 ( 1,486円 )	9日目
1,254円 ( 1,379円 )	9日目
1,351円 ( 1,486円 )	9日目
1,787円 ( 1,966円 )	6日目
1,369円 ( 1,506円 )	6日目

基本情報

基本情報

SMC社のワンタッチ継手。
【特長】
・チューブ着脱性向上
・小型・軽量化
【用途】
・めねじ部からの直角方向の分岐配管に使用。チューブ取付方向はフリーで2独立

【カタログはこちらをご参照ください】
・適用チューブ外径ミリ接続ねじ［R］リリースブッシュ長円（P.70）真円（P.179）
・適用チューブ外径インチ接続ねじ［NPT］リリースブッシュ長円（P.78）真円（P.191）

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。
CADデータは、一部の型番には対応しておりません。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
ナイロンチューブ T・TIAシリーズ
本商品に適合するナイロンチューブとなります。継手とあわせて検討可能です。
SMC
ポリウレタンチューブ TU・TIUBシリーズ
本商品に適合するポリウレタンチューブとなります。継手とあわせて検討可能です。
SMC
ワンタッチ管継手 KQ2シリーズダブルユニバーサルエルボ KQ2VD（シール剤・シール剤無し）
同商品タイプのシール剤となります。用途にあわせて比較検討可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ワンタッチ管継手 KQ2シリーズダブルユニバーサルエルボ KQ2VD（パッキンシール）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

QKQ2シリーズは流体が水でも使えますか？

使用可能（ただし工業用）です。最高使用圧力は、サージ圧を含め1MPaまでです。
使用流体温度は0～40℃（凍結なきこと）です。

Qワンタッチ管継手：KQ2□-□N（金属部無電解ニッケルめっき） / KQ2□-□G（金属部SUS303） / KG（金属部SUS303）
各シリーズの現品識別方法はあるか？

KQ2□-□Nシリーズはリリースブッシュ色がライトグレー、KG／KQ2□-□Gシリーズはリリースブッシュが白色です。
また、KGシリーズとKQ2□-□N・KQ2□-□Gでは、外観形状や寸法が異なります。
KQ2□-□Gシリーズは、六角対辺がある機種は全て、識別のためにV溝を付けています。

Q新KQ2シリーズで、ボディ色が黒のタイプはありますか？

KQ2の品番末尾に-X35で、ボディ色が黒になります。（例：KQ2L08-02AS-X35 ）

この商品を見た人は、こんな商品も見ています

	今見ている商品ワンタッチ管継手 KQ2シリーズダブルユニバーサルエルボ KQ2VD（パッキンシール）	ワンタッチ管継手 KQ2シリーズロングエルボユニオン KQ2W（パッキンシール）	ワンタッチ管継手 KQ2シリーズユニバーサルメスエルボ KQ2VF（パッキンシール）	ワンタッチ管継手 KQ2シリーズ 45°エルボユニオン KQ2K（パッキンシール）	ワンタッチ管継手 KQ2シリーズ六角穴付ユニバーサルエルボ KQ2VS（パッキンシール）	金属ワンタッチ管継手 KQB2シリーズハーフユニオン KQB2H
メーカー	SMC	SMC	SMC	SMC	SMC	SMC
通常価格	962円-	442円 -	596円 -	355円 -	486円 -	350円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	6日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜
パッキン・Oリング材質	NBR	NBR	NBR	NBR	NBR	特殊FKM(フッ素コーティング)
周囲温度(℃)	-5::60	-5::60	-5::60	-5::60	-5::60	-5::150
使用流体	水 / 空気	水 / 空気	水 / 空気	水 / 空気	水 / 空気	水 / 空気
継手種類	ねじ取付方向	ねじ取付方向	ねじ取付方向	ねじ取付方向	ねじ取付方向	ねじ取付方向
ねじ取付方向	エルボ	エルボ	エルボ	エルボ	エルボ	ハーフユニオン
