ワンタッチ管継手 KQ2シリーズユニバーサルメスエルボ KQ2VF（パッキンシール）

カタログ |

0件のレビュー（商品レビューの投稿ができます）

この商品のFAQをみる（3件）

通常単価(税別): 596円～1,301円

税込単価: 656円～1,431円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

ワンタッチ管継手 KQ2シリーズエルボユニオン KQ2L（シール剤・シール剤無し）

4.6

通常価格(税別)： 217円 (税込価格：239円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

ワンタッチ管継手 KQ2シリーズ隔壁用メスユニオン KQ2E

4.4

通常価格(税別)： 448円 (税込価格：493円)

通常出荷日：在庫品1日目

SMC社のワンタッチ継手。【特長】・チューブ着脱性向上。・小型・軽量化。【用途...

詳細情報を確認する

パッキン・Oリング材質
NBR
周囲温度 (℃)
-5::60
使用流体
水 / 空気
継手種類
ねじ取付方向
ねじ取付方向
エルボ
エルボ
メスユニバーサルエルボ
種類
ワンタッチ・ねじ
接続チューブ本数 (本)
1

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

未確定：候補が56型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

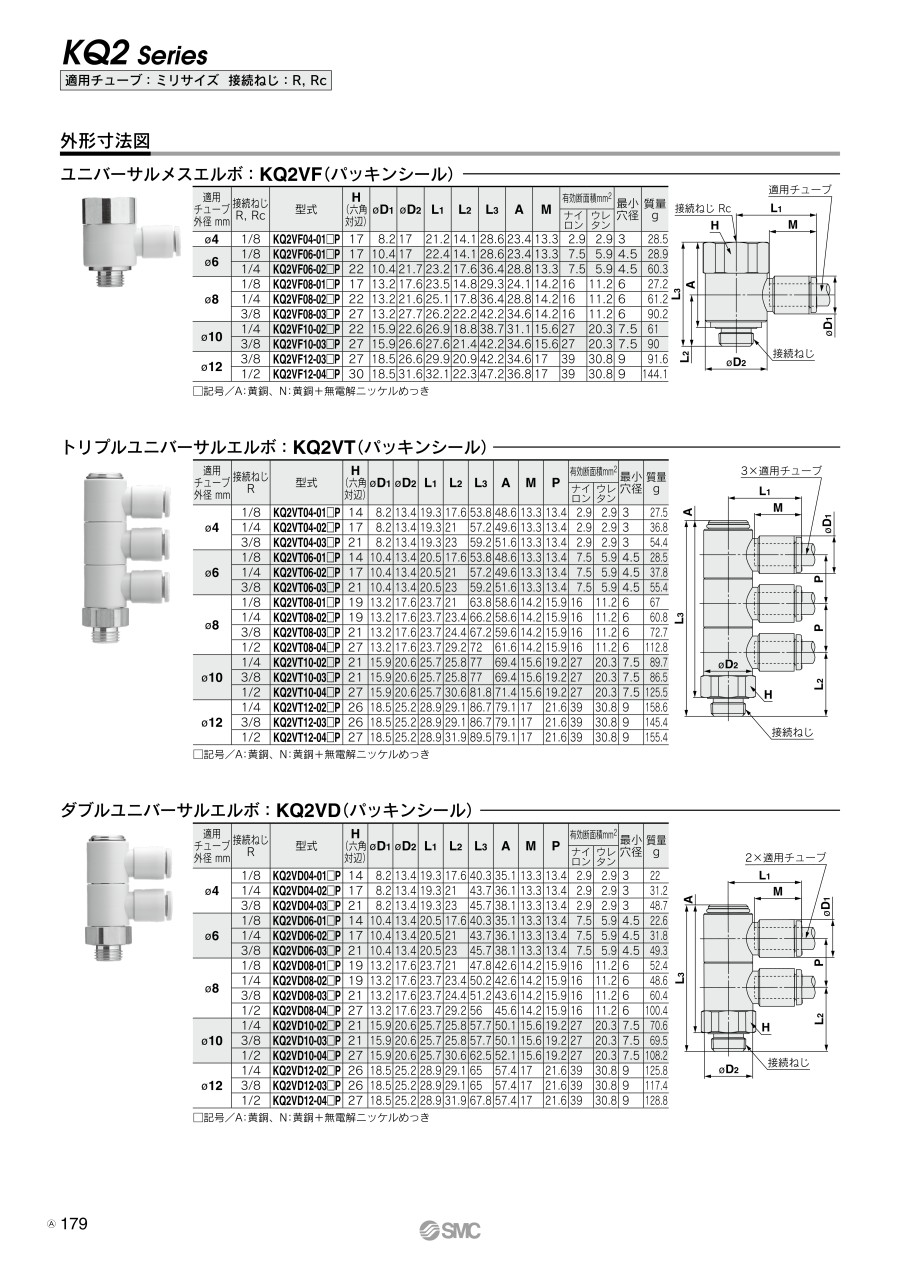

外形図

製品仕様

接続ねじ：NPT

適用チューブ外径インチ	接続ねじ NPT	型番	H （六角対辺）	φD₁	リリースブッシュ寸法		φD₂	L₁	L₂	L₃	A	M	有効断面積mm²		最小穴径	質量 g
適用チューブ外径インチ	接続ねじ NPT	型番	H （六角対辺）	φD₁	X	Y	φD₂	L₁	L₂	L₃	A	M	ナイロン	ウレタン	最小穴径	質量 g
φ1/8	1/8	KQ2VF01-34□P1	17.46	7.1	6.7	9.5	17	21.2	14.3	28.8	23.4	13.3	2.2	1.9	2.5	28.4
φ5/32	1/8	KQ2VF03-34□P1	17.46	8.2	7.7	10	17	21.2	14.3	28.8	23.4	13.3	2.9	2.9	3	28.5
φ3/16	1/8	KQ2VF05-34□P1	17.46	9.1	8.4	11	17	21.5	14.3	28.8	23.4	13.3	4.5	3.7	3.5	28.7

□記号／A：黄銅、N：黄銅+無電解ニッケルめっき

適用チューブ外径インチ	接続ねじ NPT	型番	H （六角対辺）	φD₁^注）	φD₂	L₁	L₂	L₃	A	M	有効断面積mm²		最小穴径	質量 g
適用チューブ外径インチ	接続ねじ NPT	型番	H （六角対辺）	φD₁^注）	φD₂	L₁	L₂	L₃	A	M	ナイロン	ウレタン	最小穴径	質量 g
φ1/8	1/8	KQ2VF01-34□P	17.46	7.1	17	21.2	14.3	28.8	23.4	13.3	2.2	1.9	2.5	28.4
φ5/32	1/8	KQ2VF03-34□P	17.46	8.2	17	21.2	14.3	28.8	23.4	13.3	2.9	2.9	3	28.5
φ3/16	1/8	KQ2VF05-34□P	17.46	9.1	17	21.5	14.3	28.8	23.4	13.3	4.5	3.7	3.5	28.7

□記号／A：黄銅、N：黄銅+無電解ニッケルめっき
注）φD1は最大径を意味します。
※その他の型番についてはカタログをご参照ください。

接続ねじ：R

適用チューブ外径 mm	接続ねじ R, Rc	型番	H （六角対辺）	φD₁	リリースブッシュ寸法		φD₂	L₁	L₂	L₃	A	M	有効断面積mm²		最小穴径	質量 g
適用チューブ外径 mm	接続ねじ R, Rc	型番	H （六角対辺）	φD₁	X	Y	φD₂	L₁	L₂	L₃	A	M	ナイロン	ウレタン	最小穴径	質量 g
φ4	1/8	KQ2VF04-01□P1	17	8.2	7.7	10	17	21.2	14.1	28.6	23.4	13.3	2.9	2.9	3	28.5
φ6	1/8	KQ2VF06-01□P1	17	10.4	9.7	12	17	22.4	14.1	28.6	23.4	13.3	7.5	5.9	4.5	28.9
φ6	1/4	KQ2VF06-02□P1	22	10.4	9.7	12	21.7	23.2	17.6	36.4	28.8	13.3	7.5	5.9	4.5	60.3

□記号／A：黄銅、N：黄銅+無電解ニッケルめっき
※その他の型番についてはカタログをご参照ください。

適用チューブ外径 mm	接続ねじ R, Rc	型番	H （六角対辺）	φD₁^注）	φD₂	L₁	L₂	L₃	A	M	有効断面積mm²		最小穴径	質量 g
適用チューブ外径 mm	接続ねじ R, Rc	型番	H （六角対辺）	φD₁^注）	φD₂	L₁	L₂	L₃	A	M	ナイロン	ウレタン	最小穴径	質量 g
φ4	1/8	KQ2VF04-01□P	17	8.2	17	21.2	14.1	28.6	23.4	13.3	2.9	2.9	3	28.5
φ6	1/8	KQ2VF06-01□P	17	10.4	17	22.4	14.1	28.6	23.4	13.3	7.5	5.9	4.5	28.9
φ6	1/4	KQ2VF06-02□P	22	10.4	21.7	23.2	17.6	36.4	28.8	13.3	7.5	5.9	4.5	60.3

□記号／A：黄銅、N：黄銅+無電解ニッケルめっき
注）φD1は最大径を意味します。

型番リスト

表示件数

型番

本体材質

ねじ部材質

適用チューブ外径1

(φ)

接続種類

接続ねじ

リリースブッシュ形状

最小発注数量

[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	1/8	NPT	1/8	真円形	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	1/8	NPT	1/8	長円形	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	1/8	NPT	1/8	真円形	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	1/8	NPT	1/8	長円形	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	5/32	NPT	1/8	真円形	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	5/32	NPT	1/8	長円形	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	5/32	NPT	1/8	真円形	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	5/32	NPT	1/8	長円形	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	4	R	1/8	真円形	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	4	R	1/8	長円形	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	4	R	1/8	真円形	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	4	R	1/8	長円形	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	3/16	NPT	1/8	真円形	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	3/16	NPT	1/8	長円形	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	3/16	NPT	1/8	真円形	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	3/16	NPT	1/8	長円形	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	6	R	1/8	真円形	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	6	R	1/8	長円形	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	6	R	1/8	真円形	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	6	R	1/8	長円形	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	6	R	1/4	真円形	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	6	R	1/4	長円形	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	6	R	1/4	真円形	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	6	R	1/4	長円形	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	1/4	NPT	1/8	真円形	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	1/4	NPT	1/8	真円形	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	1/4	NPT	1/4	真円形	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	1/4	NPT	1/4	真円形	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	8	R	1/8	真円形	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	8	R	1/8	真円形	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	8	R	1/4	真円形	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	8	R	1/4	真円形	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	8	R	3/8	真円形	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	8	R	3/8	真円形	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	5/16	NPT	1/8	真円形	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	5/16	NPT	1/8	真円形	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	5/16	NPT	1/4	真円形	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	5/16	NPT	1/4	真円形	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	5/16	NPT	3/8	真円形	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	5/16	NPT	3/8	真円形	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	10	R	1/4	真円形	5個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	10	R	1/4	真円形	5個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	10	R	3/8	真円形	5個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	10	R	3/8	真円形	5個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	3/8	NPT	1/4	真円形	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	3/8	NPT	1/4	真円形	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	3/8	NPT	3/8	真円形	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	3/8	NPT	3/8	真円形	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	12	R	3/8	真円形	5個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	12	R	3/8	真円形	5個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	12	R	1/2	真円形	5個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	12	R	1/2	真円形	5個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	1/2	NPT	3/8	真円形	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	1/2	NPT	3/8	真円形	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	1/2	NPT	1/2	真円形	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	1/2	NPT	1/2	真円形	10個

通常単価(税別) (税込単価)	通常出荷日

596円 ( 656円 )	9日目
912円 ( 1,003円 )	9日目
643円 ( 707円 )	9日目
984円 ( 1,082円 )	9日目
596円 ( 656円 )	6日目
912円 ( 1,003円 )	9日目
643円 ( 707円 )	9日目
984円 ( 1,082円 )	9日目
596円 ( 656円 )	6日目
912円 ( 1,003円 )	9日目
643円 ( 707円 )	9日目
984円 ( 1,082円 )	9日目
596円 ( 656円 )	9日目
912円 ( 1,003円 )	9日目
643円 ( 707円 )	9日目
984円 ( 1,082円 )	9日目
628円 ( 691円 )	7日目
962円 ( 1,058円 )	9日目
659円 ( 725円 )	7日目
1,009円 ( 1,110円 )	9日目
690円 ( 759円 )	7日目
1,055円 ( 1,161円 )	9日目
738円 ( 812円 )	9日目
1,089円 ( 1,198円 )	9日目
628円 ( 691円 )	9日目
659円 ( 725円 )	9日目
690円 ( 759円 )	9日目
738円 ( 812円 )	9日目
643円 ( 707円 )	9日目
675円 ( 743円 )	9日目
706円 ( 777円 )	9日目
756円 ( 832円 )	9日目
1,003円 ( 1,103円 )	9日目
1,097円 ( 1,207円 )	9日目
753円 ( 828円 )	9日目
785円 ( 864円 )	9日目
753円 ( 828円 )	9日目
799円 ( 879円 )	9日目
1,003円 ( 1,103円 )	9日目
1,097円 ( 1,207円 )	9日目
753円 ( 828円 )	9日目
815円 ( 897円 )	9日目
1,021円 ( 1,123円 )	9日目
1,114円 ( 1,225円 )	6日目
878円 ( 966円 )	9日目
956円 ( 1,052円 )	9日目
1,021円 ( 1,123円 )	9日目
1,114円 ( 1,225円 )	9日目
1,035円 ( 1,139円 )	9日目
1,129円 ( 1,242円 )	9日目
1,160円 ( 1,276円 )	9日目
1,301円 ( 1,431円 )	9日目
1,035円 ( 1,139円 )	9日目
1,129円 ( 1,242円 )	9日目
1,160円 ( 1,276円 )	9日目
1,301円 ( 1,431円 )	9日目

詳細情報

基本情報

基本情報

SMC社のワンタッチ継手。
【特長】
・チューブ着脱性向上。
・小型・軽量化。
【用途】
・めねじおよびおねじ、どちらからでも同一方向および90度方向の分岐に使用、多連接続も可能。

【カタログはこちらをご参照ください】
・適用チューブ外径ミリ接続ねじ［R］リリースブッシュ長円（P.69）真円（P.179）。
・適用チューブ外径インチ接続ねじ［NPT］リリースブッシュ長円（P.78）真円（P.190）。

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
ナイロンチューブ T・TIAシリーズ
本商品に適合するナイロンチューブとなります。継手とあわせて検討可能です。
SMC
ポリウレタンチューブ TU・TIUBシリーズ
本商品に適合するポリウレタンチューブとなります。継手とあわせて検討可能です。
SMC
ワンタッチ管継手 KQ2シリーズユニバーサルメスエルボ KQ2VF（シール剤付・シール剤無し）
同商品タイプのシール剤となります。用途にあわせて比較検討可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ワンタッチ管継手 KQ2シリーズユニバーサルメスエルボ KQ2VF（パッキンシール）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

QKQ2シリーズは流体が水でも使えますか？

使用可能（ただし工業用）です。最高使用圧力は、サージ圧を含め1MPaまでです。
使用流体温度は0～40℃（凍結なきこと）です。

Qワンタッチ管継手：KQ2□-□N（金属部無電解ニッケルめっき） / KQ2□-□G（金属部SUS303） / KG（金属部SUS303）
各シリーズの現品識別方法はあるか？

KQ2□-□Nシリーズはリリースブッシュ色がライトグレー、KG／KQ2□-□Gシリーズはリリースブッシュが白色です。
また、KGシリーズとKQ2□-□N・KQ2□-□Gでは、外観形状や寸法が異なります。
KQ2□-□Gシリーズは、六角対辺がある機種は全て、識別のためにV溝を付けています。

Q新KQ2シリーズで、ボディ色が黒のタイプはありますか？

KQ2の品番末尾に-X35で、ボディ色が黒になります。（例：KQ2L08-02AS-X35 ）
