ワンタッチ管継手 KQ2シリーズ ハーフユニオン KQ2H（パッキンシール）
- 通常単価(税別)
- 200円～1,112円
- 税込単価
- 220円～1,223円
SMC社のワンタッチ継手、ハーフユニオン：KQ2H（パッキンシール）。【特長】...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- 本ページの商品は最低発注数量が変更となりました。
型番ごとに最低発注数量が異なるため、詳細は見積・注文画面でご確認ください。
未確定：候補が203型番あります。
商品情報
外形図
単位：mm
KQ2H01／05シリーズ
リリースブッシュ
KQ2H01-33、34、35／KQ2H03-33、34、35／KQ2H05-34、35シリーズ
リリースブッシュ
製品仕様
商品イメージ例
仕様
| 使用流体 | 空気、水注1） | |
|---|---|---|
| 使用圧力範囲注2） | -100kPa～+1MPa | |
| 保証耐圧力（23℃時） | 3MPa | |
| 周囲温度および使用流体温度 | -5～+60℃、水の場合：0～+40℃（凍結なきこと） | |
| ねじ | 取付部 | ISO 16030（管用並行ねじ） |
| ナット部 | JIS B0205（メートル細目ねじ） | |
| ねじ部のシール剤 | シールリング | |
- ※ 注1）サージ圧は最高使用圧力以下に抑えてご使用ください。
- ※ 注2）漏れがゼロではないので、リークテスタなど真空保持でのご使用は避けてください。
材質
| ボディ | C3604, PBT |
|---|---|
| スタッド | C3604（ねじ部） |
| チャック | SUS304 |
| ガイド | SUS304 |
| リリースブッシュ | POM |
| パッキン、Oリング、シールリング | NBR |
KQ2H01／05シリーズ
| 適用チューブ外径インチ | 接続ねじ R | 型番 | H （六角対辺） | φD | リリースブッシュ寸法 | L | A | M | 有効断面積mm2 | 最小穴径 | 質量 g | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| X | Y | ナイロン | ウレタン | ||||||||||
| φ1/8 | 1/8 | KQ2H01-01□P1 | 12 | 6.7 | 6.7 | 9.5 | 14.1 | 8.9 | 13.3 | 3.4 | 2.9 | 2.5 | 6.3 |
| 1/4 | KQ2H01-02□P1 | 17 | 6.7 | 6.7 | 9.5 | 15 | 7.4 | 13.3 | 3.4 | 2.9 | 2.5 | 15.1 | |
| φ3/16 | 1/8 | KQ2H05-01□P1 | 12 | 8.3 | 8.4 | 11 | 16.7 | 11.5 | 13.3 | 7.8 | 6.5 | 3.5 | 6.8 |
| 1/4 | KQ2H05-02□P1 | 17 | 8.3 | 8.4 | 11 | 15 | 7.4 | 13.3 | 7.8 | 6.5 | 3.5 | 13.9 | |
- ※ □記号／A：黄銅、N：黄銅+無電解ニッケルめっき
KQ2H01-33、34、35／KQ2H03-33、34、35／KQ2H05-34、35シリーズ
| 適用チューブ外径インチ | 接続ねじ NPT | 型番 | H （六角対辺） | φD | リリースブッシュ寸法 | L | A | M | 有効断面積mm2 | 最小穴径 | 質量 g | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| X | Y | ナイロン | ウレタン | ||||||||||
| φ1/8 | 1/16 | KQ2H01-33□P1 | 11.11 | 6.7 | 6.7 | 9.5 | 16.8 | 11.4 | 13.3 | 3 | 2.5 | 2.5 | 14.9 |
| 1/8 | KQ2H01-34□P1 | 12.7 | 6.7 | 6.7 | 9.5 | 14.3 | 8.9 | 13.3 | 3 | 2.5 | 2.5 | 8.7 | |
| 1/4 | KQ2H01-35□P1 | 17.46 | 6.7 | 6.7 | 9.5 | 15.6 | 7.5 | 13.3 | 3.4 | 2.9 | 2.5 | 16.6 | |
| φ5/32 | 1/16 | KQ2H03-33□P1 | 11.11 | 7.7 | 7.7 | 10 | 19 | 13.6 | 13.3 | 4.8 | 3.4 | 3 | 13.9 |
| 1/8 | KQ2H03-34□P1 | 12.7 | 7.7 | 7.7 | 10 | 16.4 | 11 | 13.3 | 4.8 | 3.4 | 3 | 7.6 | |
| 1/4 | KQ2H03-35□P1 | 17.46 | 7.7 | 7.7 | 10 | 15.6 | 7.5 | 13.3 | 4.8 | 3.4 | 3 | 16 | |
| φ3/16 | 1/8 | KQ2H05-34□P1 | 12.7 | 8.3 | 8.4 | 11 | 16.9 | 11.5 | 13.3 | 7.8 | 6.5 | 3.6 | 7.8 |
| 1/4 | KQ2H05-35□P1 | 17.46 | 8.3 | 8.4 | 11 | 15.6 | 7.5 | 13.3 | 7.8 | 6.5 | 3.5 | 15.3 | |
- ※ □記号／A：黄銅、N：黄銅+無電解ニッケルめっき
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
630円 ( 693円 ) | 9日目 |
439円 ( 483円 ) | 9日目 |
678円 ( 746円 ) | 9日目 |
392円 ( 431円 ) | 30日目 |
771円 ( 848円 ) | 30日目 |
793円 ( 872円 ) | 30日目 |
620円 ( 682円 ) | 30日目 |
591円 ( 650円 ) | 30日目 |
323円 ( 355円 ) | 在庫品1日目当日出荷可能 |
279円 ( 307円 ) | 9日目 |
294円 ( 323円 ) | 9日目 |
294円 ( 323円 ) | 9日目 |
316円 ( 348円 ) | 9日目 |
576円 ( 634円 ) | 19日目 |
329円 ( 362円 ) | 9日目 |
511円 ( 562円 ) | 9日目 |
281円 ( 309円 ) | 9日目 |
513円 ( 564円 ) | 9日目 |
289円 ( 318円 ) | 9日目 |
294円 ( 323円 ) | 9日目 |
281円 ( 309円 ) | 9日目 |
513円 ( 564円 ) | 9日目 |
294円 ( 323円 ) | 9日目 |
537円 ( 591円 ) | 9日目 |
316円 ( 348円 ) | 9日目 |
576円 ( 634円 ) | 9日目 |
329円 ( 362円 ) | 9日目 |
511円 ( 562円 ) | 9日目 |
280円 ( 308円 ) | 9日目 |
511円 ( 562円 ) | 9日目 |
294円 ( 323円 ) | 9日目 |
536円 ( 590円 ) | 9日目 |
280円 ( 308円 ) | 9日目 |
511円 ( 562円 ) | 9日目 |
621円 ( 683円 ) | 在庫品1日目当日出荷可能 |
536円 ( 590円 ) | 9日目 |
315円 ( 347円 ) | 9日目 |
575円 ( 633円 ) | 9日目 |
330円 ( 363円 ) | 9日目 |
513円 ( 564円 ) | 9日目 |
421円 ( 463円 ) | 在庫品1日目当日出荷可能 |
365円 ( 402円 ) | 6日目 |
452円 ( 497円 ) | 在庫品1日目当日出荷可能 |
478円 ( 526円 ) | 9日目 |
319円 ( 351円 ) | 6日目 |
545円 ( 600円 ) | 19日目 |
344円 ( 378円 ) | 在庫品1日目当日出荷可能 |
507円 ( 558円 ) | 6日目 |
338円 ( 372円 ) | 6日目 |
664円 ( 730円 ) | 在庫品1日目当日出荷可能 |
337円 ( 371円 ) | 6日目 |
574円 ( 631円 ) | 39日目 |
545円 ( 600円 ) | 9日目 |
368円 ( 405円 ) | 6日目 |
535円 ( 589円 ) | 6日目 |
279円 ( 307円 ) | 9日目 |
509円 ( 560円 ) | 9日目 |
294円 ( 323円 ) | 19日目 |
538円 ( 592円 ) | 9日目 |
316円 ( 348円 ) | 9日目 |
詳細情報
基本情報
SMC社のワンタッチ継手、ハーフユニオン：KQ2H（パッキンシール）。
【特長】
・チューブ着脱性向上
・小型・軽量化
【用途】
・めねじ部からの同一方向の配管に使用
【カタログはこちらをご参照ください】

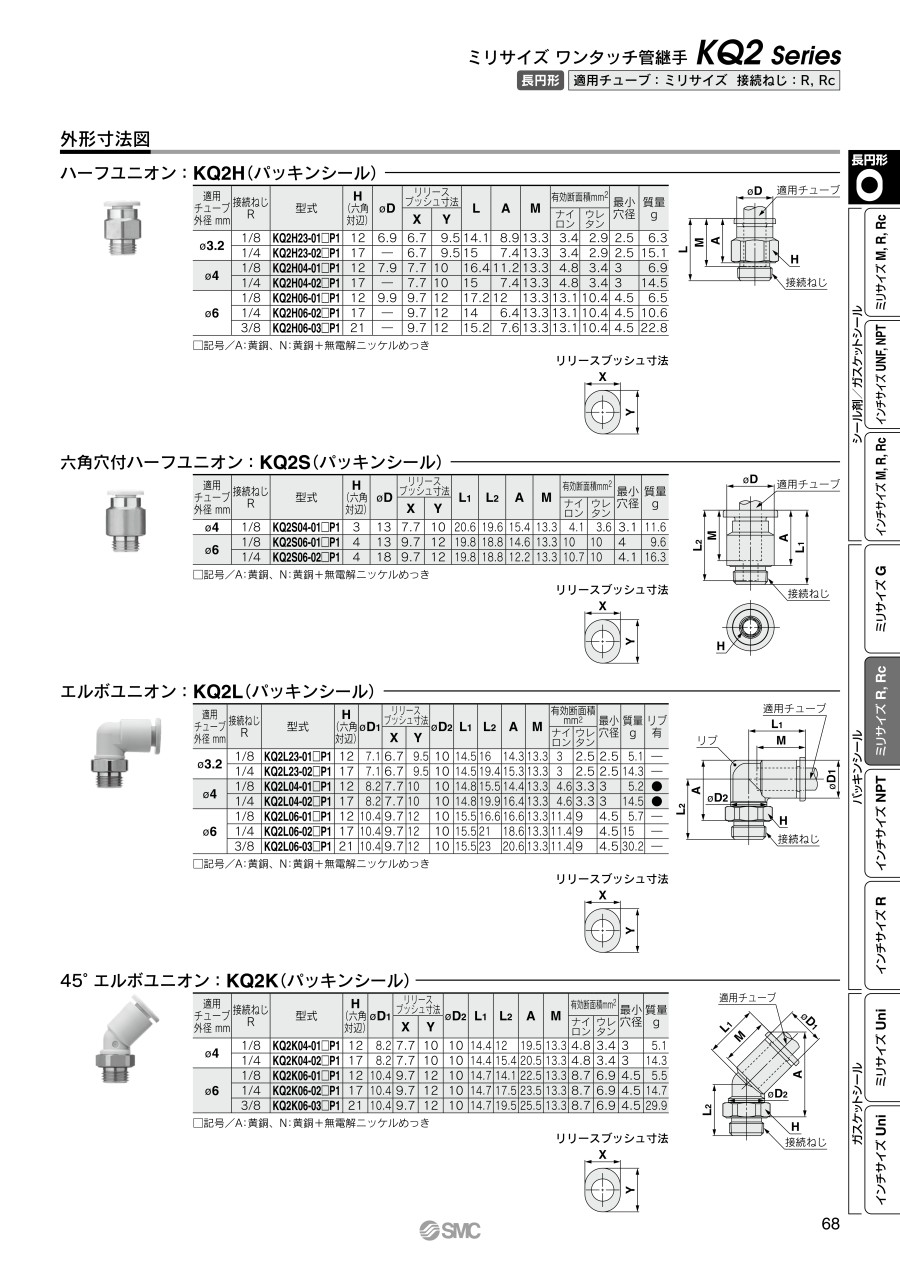

・適用チューブ外径ミリ 接続ねじ［G］ リリースブッシュ 長円（P.60） 真円（P.168）
・適用チューブ外径ミリ 接続ねじ［R］ リリースブッシュ 長円（P.68） 真円（P.176）
・適用チューブ外径インチ 接続ねじ［NPT］ リリースブッシュ 長円（P.76） 真円（P.188）
・適用チューブ外径インチ 接続ねじ［R］ リリースブッシュ 長円（P.84） 真円（P.198）
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- 本ページの商品は最低発注数量が変更となりました。
型番ごとに最低発注数量が異なるため、詳細は見積・注文画面でご確認ください。
商品担当おすすめ
ワンタッチ管継手 KQ2シリーズ ハーフユニオン KQ2H（パッキンシール）のレビュー
Gサイズネジに
4
4.02023/07/21
テーパー打破道も嵌合がおかしいと思いこちらを移用しました
KQ2は種類も豊富なので助かります
0人が参考にしています。
材料の試験設備エアー配管接続に使用
5
5.02019/02/13
多種多様な継手を利用するため、さまざまなメーカーを混在させたくない点とブランドに対する信頼感からSMCの商品を利用してい...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
QKQ2シリーズは流体が水でも使えますか？
A
使用可能（ただし工業用）です。最高使用圧力は、サージ圧を含め1MPaまでです。
使用流体温度は0～40℃（凍結なきこと）です。
使用流体温度は0～40℃（凍結なきこと）です。
Qワンタッチ管継手：KQ2□-□N（金属部無電解ニッケルめっき） / KQ2□-□G（金属部SUS303） / KG（金属部SUS303）
各シリーズの現品識別方法はあるか？
各シリーズの現品識別方法はあるか？
A
KQ2□-□Nシリーズはリリースブッシュ色がライトグレー、KG／KQ2□-□Gシリーズはリリースブッシュが白色です。
また、KGシリーズとKQ2□-□N・KQ2□-□Gでは、外観形状や寸法が異なります。
KQ2□-□Gシリーズは、六角対辺がある機種は全て、識別のためにV溝を付けています。
また、KGシリーズとKQ2□-□N・KQ2□-□Gでは、外観形状や寸法が異なります。
KQ2□-□Gシリーズは、六角対辺がある機種は全て、識別のためにV溝を付けています。
Q新KQ2シリーズで、ボディ色が黒のタイプはありますか？
A
KQ2の品番末尾に-X35で、ボディ色が黒になります。（ 例：KQ2L08-02AS-X35 ）
