商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

真円形タイプ

長円形タイプ

製品仕様

適用チューブ外径インチ	型番	T（M）	H （六角対辺）	L	取付穴	M	有効断面積mm²		最小穴径	質量 g
適用チューブ外径インチ	型番	T（M）	H （六角対辺）	L	取付穴	M	ナイロン	ウレタン	最小穴径	質量 g
φ3/16	KQ2E05-00M□	M14×1	17	27.3	15	13.3	7.8	6.5	3.5	30.5
φ1/4	KQ2E07-00M□	M14×1	17	27.3	15	13.3	13.5	11.5	4.6	27.2
φ5/16	KQ2E09-00M□	M16×1	19	29.1	17	14.2	26.1	18	6	34
φ3/8	KQ2E11-00M□	M20×1	24	31.9	21	15.6	35.3	29.1	7	66.1
φ1/2	KQ2E13-00M□	M22×1	27	34.7	23	17	66.0	51.7	9.6	59.9

※□記号／A：黄銅、N：黄銅+無電解ニッケルめっき

適用チューブ外径インチ	型番	T（M）	H （六角対辺）	リリースブッシュ寸法		L	取付穴	M	有効断面積mm²		最小穴径	質量 g
適用チューブ外径インチ	型番	T（M）	H （六角対辺）	X	Y	L	取付穴	M	ナイロン	ウレタン	最小穴径	質量 g
φ3/16	KQ2E05-00M□1	M14×1	17	8.4	11	27.3	15	13.3	7.8	6.5	3.5	30.5

適用チューブ

チューブ材質	FEP、PFA、ナイロン、ソフトナイロン、ポリウレタン
チューブ外径	φ1/8", φ5/32", φ3/16"

仕様

使用流体		空気、水^注1）
使用圧力範囲^注2）		-100kPa～+1MPa
保証耐圧力（23℃時）		3MPa
周囲温度および使用流体温度		-5～+60℃、水の場合：0～+40℃（凍結なきこと）
ねじ	取付部	ANSI／ASME1.20.1（NPTねじ） JIS B0208（ユニファイ細目ねじ）
ねじ	ナット部	JIS B0208（ユニファイ細目ねじ）
ねじ部のシール		シール剤付

構成部品

主要な部品

ボディ	C3604, PBT, PP
スタッド	C3604（ねじ部）
チャック	SUS304
ガイド	SUS304
リリースブッシュ	POM
パッキン、Oリング	NBR
ガスケット	SUS304・NBR

注意・禁止事項

注1）ねじ部がなくボディ材質が樹脂のみの製品は全て銅系不可仕様となります。
注2）サージ圧は最高使用圧力以下に抑えてご使用ください。
注3）漏れがゼロではないので、リークテスタなど真空保持でのご使用は避けてください。

型番リスト

表示件数

型番

本体材質

適用チューブ外径1

(φ)

適用チューブ外径2

(φ)

リリースブッシュ形状

リリースブッシュ色

オーダーメイド仕様

最小発注数量

[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	3/16	3/16	真円形	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	1/4	1/4	真円形	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	5/16	5/16	真円形	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	3/8	3/8	真円形	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	1/2	1/2	真円形	白	なし	10個
[標準(PBT)] PBT+黄銅	3/16	3/16	真円形	オレンジ	なし	10個
[標準(PBT)] PBT+黄銅	3/16	3/16	長円形	オレンジ	なし	10個
[標準(PBT)] PBT+黄銅	3/16	3/16	長円形	白	潤滑剤：白色ワセリン、リリースブッシュ色変更	10個
[標準(PBT)] PBT+黄銅	3/16	3/16	真円形	白	潤滑剤：白色ワセリン、リリースブッシュ色変更	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	3/16	3/16	真円形	オレンジ	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	3/16	3/16	長円形	オレンジ	なし	10個
[標準(PBT)] PBT+黄銅	1/4	1/4	真円形	オレンジ	なし	10個
[標準(PBT)] PBT+黄銅	1/4	1/4	真円形	白	潤滑剤：白色ワセリン、リリースブッシュ色変更	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	1/4	1/4	真円形	オレンジ	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	1/4	1/4	真円形	白	潤滑剤：白色ワセリン、リリースブッシュ色変更	10個
[標準(PBT)] PBT+黄銅	5/16	5/16	真円形	オレンジ	なし	10個
[標準(PBT)] PBT+黄銅	5/16	5/16	真円形	白	潤滑剤：白色ワセリン、リリースブッシュ色変更	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	5/16	5/16	真円形	オレンジ	なし	10個
[標準(PBT)] PBT+黄銅	3/8	3/8	真円形	白	潤滑剤：白色ワセリン、リリースブッシュ色変更	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	3/8	3/8	真円形	オレンジ	なし	10個
[標準(PBT)] PBT+黄銅	1/2	1/2	真円形	白	潤滑剤：白色ワセリン、リリースブッシュ色変更	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	1/2	1/2	真円形	オレンジ	なし	10個

通常単価(税別) (税込単価)	通常出荷日

1,327円 ( 1,460円 )	9日目
1,351円 ( 1,486円 )	9日目
1,445円 ( 1,590円 )	9日目
1,299円 ( 1,429円 )	9日目
1,557円 ( 1,713円 )	30日目
697円 ( 767円 )	9日目
735円 ( 809円 )	6日目
806円 ( 887円 )	9日目
786円 ( 865円 )	9日目
803円 ( 883円 )	9日目
1,148円 ( 1,263円 )	9日目
698円 ( 768円 )	在庫品1日目当日出荷可能
786円 ( 865円 )	9日目
823円 ( 905円 )	6日目
1,117円 ( 1,229円 )	9日目
856円 ( 942円 )	6日目
856円 ( 942円 )	9日目
888円 ( 977円 )	9日目
1,117円 ( 1,229円 )	9日目
1,167円 ( 1,284円 )	6日目
1,718円 ( 1,890円 )	9日目
1,431円 ( 1,574円 )	6日目

詳細情報

基本情報

基本情報

チューブ同士の中継の接続として使用できるワンタッチ継手。
【特長】
・小型で、軽量化タイプでチューブ着脱性が向上している
・ナイロンにもウレタンにも使用でき、チャックにより確実な喰い付きを行い、チューブ保持力を増大する
・低真空から1MPaまで使用可能で、特殊形状により、確実なシールおよび、チューブ挿入時の抵抗が小さい
・軽い取外し力により、チャックがチューブへの必要以上に喰い込むのを防止する
・狭いスペースでの配管に効果的で、位置決め程度のボディとねじ部の回転が可能
【用途】
・パネルの取り付け等のチューブ同士の中継の接続に利用可能

【カタログはこちらをご参照ください】
・適用チューブ外径インチリリースブッシュ長円（P.54）真円（P.162）

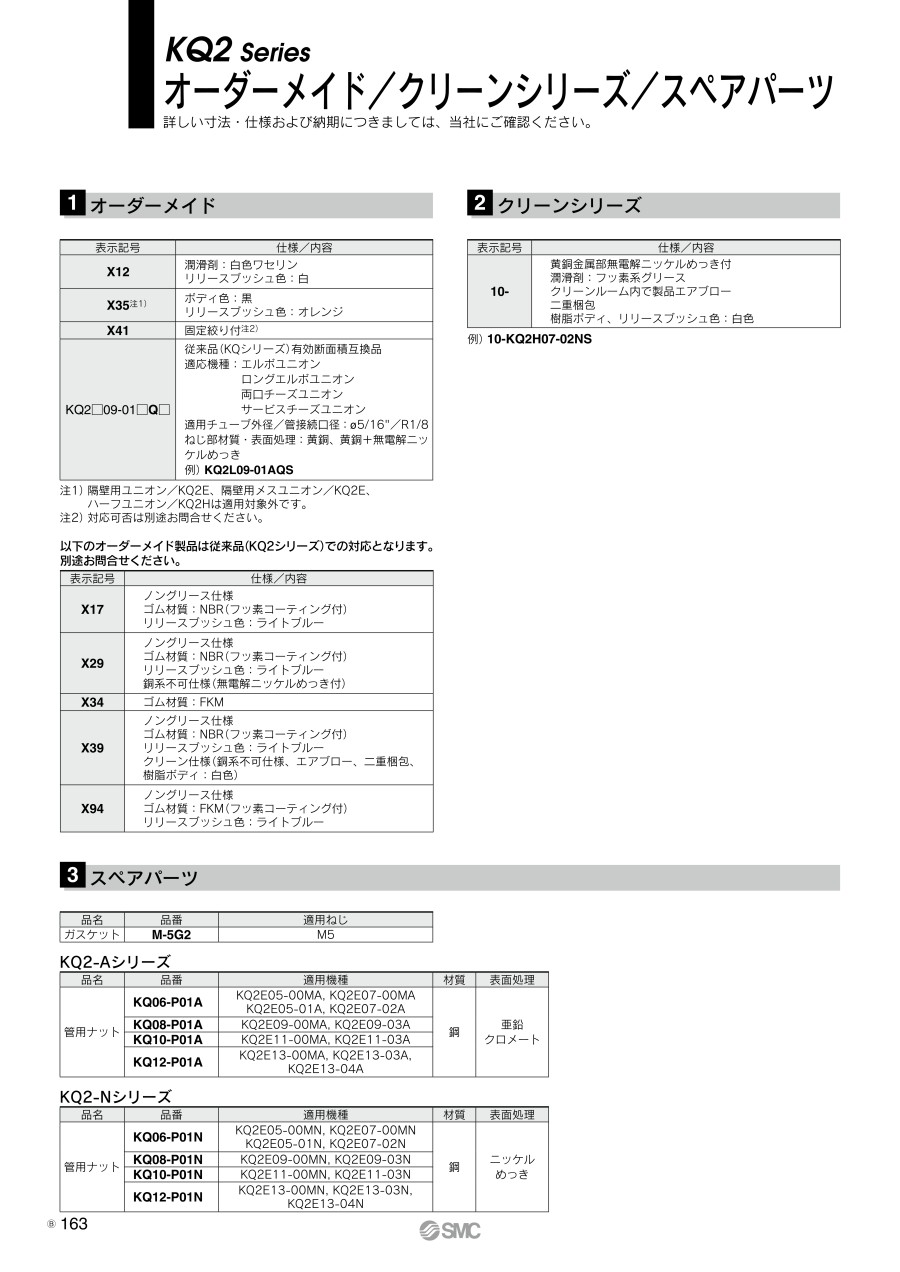

※オーダーメイド／クリーンシリーズ P.55、163

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
CADデータは、一部の型番には対応しておりません。
本ページの商品は最低発注数量が変更となりました。
型番ごとに最低発注数量が異なるため、詳細は見積・注文画面でご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
ナイロンチューブ T・TIAシリーズ
本商品に適合するナイロンチューブとなります。継手とあわせて検討可能です。
SMC
ポリウレタンチューブ TU・TIUBシリーズ
本商品に適合するポリウレタンチューブとなります。継手とあわせて検討可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ワンタッチ管継手 KQ2シリーズ隔壁用ユニオン KQ2Eのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

QKQ2シリーズは流体が水でも使えますか？

使用可能（ただし工業用）です。最高使用圧力は、サージ圧を含め1MPaまでです。
使用流体温度は0～40℃（凍結なきこと）です。

Qワンタッチ管継手：KQ2□-□N（金属部無電解ニッケルめっき） / KQ2□-□G（金属部SUS303） / KG（金属部SUS303）
各シリーズの現品識別方法はあるか？

KQ2□-□Nシリーズはリリースブッシュ色がライトグレー、KG／KQ2□-□Gシリーズはリリースブッシュが白色です。
また、KGシリーズとKQ2□-□N・KQ2□-□Gでは、外観形状や寸法が異なります。
KQ2□-□Gシリーズは、六角対辺がある機種は全て、識別のためにV溝を付けています。

Q新KQ2シリーズで、ボディ色が黒のタイプはありますか？

KQ2の品番末尾に-X35で、ボディ色が黒になります。（例：KQ2L08-02AS-X35 ）
