■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
【カタログはこちらをご参照ください】
・適用チューブ外径インチ接続ねじ［UNF］リリースブッシュ長円（P.39）真円（P.144）。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

未確定：候補が13型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

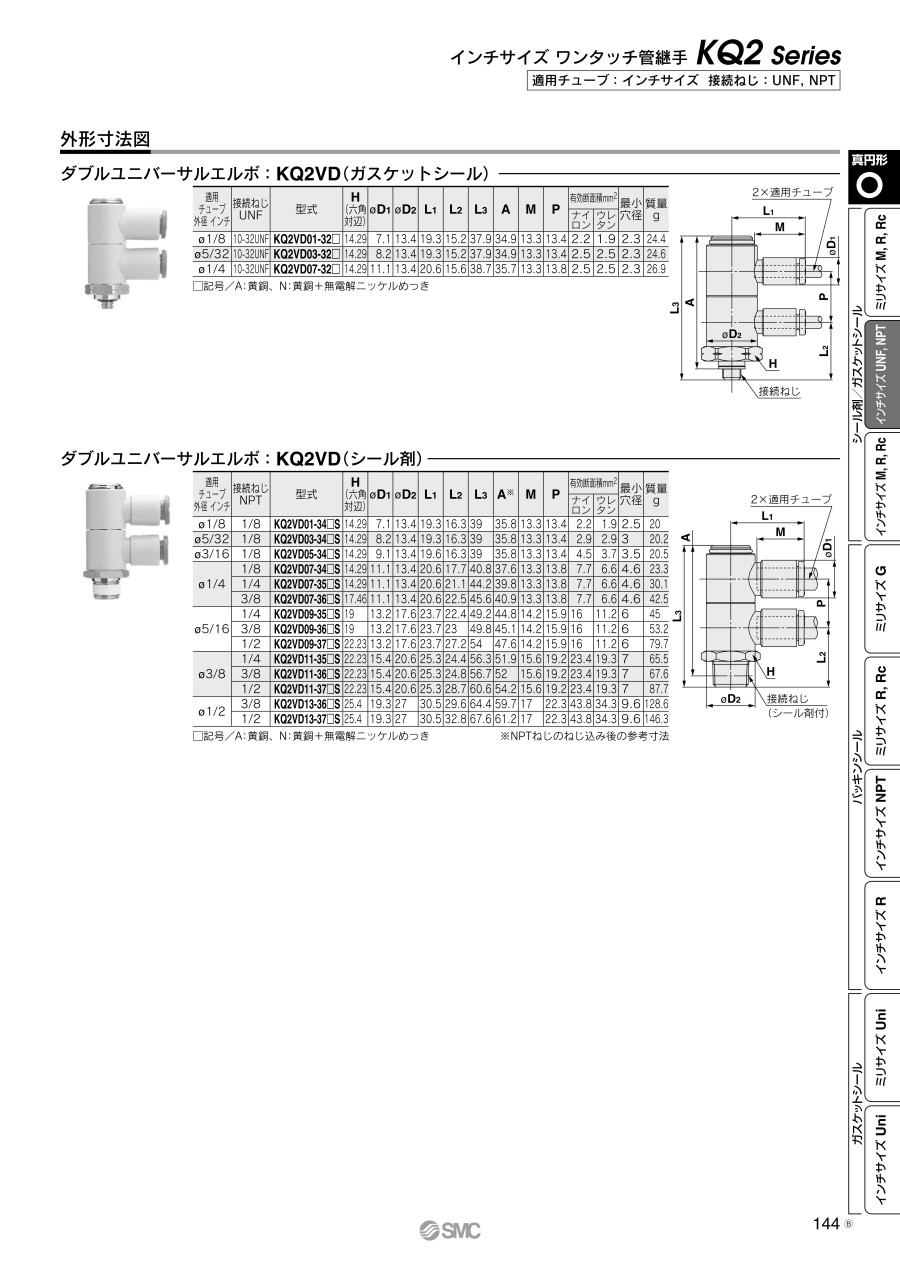

外形図

製品仕様

外観

適用チューブ外径インチ	接続ねじ UNF	型番	H （六角対辺）	φD₁	リリースブッシュ寸法		φD₂	L₁	L₂	L₃	A	M	P	有効断面積mm²		最小穴径	質量 g
適用チューブ外径インチ	接続ねじ UNF	型番	H （六角対辺）	φD₁	X	Y	φD₂	L₁	L₂	L₃	A	M	P	ナイロン	ウレタン	最小穴径	質量 g
φ1/8	10-32UNF	KQ2VD01-32□1	14.29	7.1	6.7	9.5	13.4	19.3	15.2	37.9	34.4	13.3	13.4	2.2	1.9	2.3	24.4
φ5/32	10-32UNF	KQ2VD03-32□1	14.29	8.2	7.7	10	13.4	19.3	15.2	37.9	34.4	13.3	13.4	2.5	2.5	2.3	24.6

適用チューブ外径インチ	接続ねじ UNF	型番	H （六角対辺）	φD₁^注）	φD₂	L₁	L₂	L₃	A	M	P	有効断面積mm²		最小穴径	質量 g
適用チューブ外径インチ	接続ねじ UNF	型番	H （六角対辺）	φD₁^注）	φD₂	L₁	L₂	L₃	A	M	P	ナイロン	ウレタン	最小穴径	質量 g
φ1/8	10-32UNF	KQ2VD01-32□	14.29	7.1	13.4	19.3	15.2	37.9	34.4	13.3	13.4	2.2	1.9	2.3	24.4
φ5/32	10-32UNF	KQ2VD03-32□	14.29	8.2	13.4	19.3	15.2	37.9	34.4	13.3	13.4	2.5	2.5	2.3	24.6
φ1/8	10-32UNF	KQ2VD07-32□	14.29	11.1	13.4	20.6	15.6	38.7	35.2	13.3	13.8	2.5	2.5	2.3	26.9

□記号／A：黄銅、N：黄銅+無電解ニッケルめっき
注）φD₁は最大径を意味します。

型番リスト

表示件数

型番

本体材質

ねじ部材質

適用チューブ外径1

(φ)

接続チューブ本数

(本)

リリースブッシュ形状

リリースブッシュ色

最小発注数量

[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	1/8	1	真円形	白	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	5/32	1	真円形	白	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	1/4	1	真円形	白	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	1/8	2	真円形	オレンジ	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	1/8	2	長円形	オレンジ	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	1/8	2	真円形	オレンジ	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	1/8	2	長円形	オレンジ	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	5/32	2	真円形	オレンジ	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	5/32	2	長円形	オレンジ	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	5/32	2	真円形	オレンジ	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	5/32	2	長円形	オレンジ	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	1/4	2	真円形	オレンジ	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	1/4	2	真円形	オレンジ	10個

通常単価(税別) (税込単価)	通常出荷日

1,843円 ( 2,027円 )	9日目
1,843円 ( 2,027円 )	9日目
2,802円 ( 3,082円 )	9日目
1,265円 ( 1,392円 )	39日目
1,284円 ( 1,412円 )	9日目
1,282円 ( 1,410円 )	6日目
1,826円 ( 2,009円 )	9日目
1,265円 ( 1,392円 )	7日目
1,284円 ( 1,412円 )	9日目
1,282円 ( 1,410円 )	9日目
1,826円 ( 2,009円 )	9日目
2,178円 ( 2,396円 )	6日目
2,194円 ( 2,413円 )	6日目

詳細情報

基本情報

基本情報

SMC社のワンタッチ継手。
【特長】
・チューブ着脱性向上。
・小型・軽量化。
・ワンタッチ着脱。
・真空-100kPa使用可能。
【用途】
・めねじ部からの直角方向の分岐配管に使用。
・チューブ取付方向はフリーで2独立。

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
【カタログはこちらをご参照ください】
・適用チューブ外径インチ接続ねじ［UNF］リリースブッシュ長円（P.39）真円（P.144）。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
ナイロンチューブ T・TIAシリーズ
本商品に適合するナイロンチューブとなります。継手とあわせて検討可能です。
SMC
ポリウレタンチューブ TU・TIUBシリーズ
本商品に適合するポリウレタンチューブとなります。継手とあわせて検討可能です。
SMC
ワンタッチ管継手 KQ2シリーズダブルユニバーサルエルボ KQ2VD（シール剤・シール剤無し）
同商品タイプのシール剤となります。用途にあわせて比較検討可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ワンタッチ管継手 KQ2シリーズダブルユニバーサルエルボ KQ2VD（ガスケットシール）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

QKQ2シリーズは流体が水でも使えますか？

使用可能（ただし工業用）です。最高使用圧力は、サージ圧を含め1MPaまでです。
使用流体温度は0～40℃（凍結なきこと）です。

Qワンタッチ管継手：KQ2□-□N（金属部無電解ニッケルめっき） / KQ2□-□G（金属部SUS303） / KG（金属部SUS303）
各シリーズの現品識別方法はあるか？

KQ2□-□Nシリーズはリリースブッシュ色がライトグレー、KG／KQ2□-□Gシリーズはリリースブッシュが白色です。
また、KGシリーズとKQ2□-□N・KQ2□-□Gでは、外観形状や寸法が異なります。
KQ2□-□Gシリーズは、六角対辺がある機種は全て、識別のためにV溝を付けています。

Q新KQ2シリーズで、ボディ色が黒のタイプはありますか？

KQ2の品番末尾に-X35で、ボディ色が黒になります。（例：KQ2L08-02AS-X35 ）
