ワンタッチ管継手KQ2シリーズの交換用ガスケットです。【カタログはこちらをご参...
詳細情報を確認する| 品名 | 型番 | 適用ねじ |
|---|---|---|
| ガスケット | KQG-U04 | Uni1/2 |

めねじの面取部をシート面とし、シール材にステンレス板の両面にNBRを積層したガスケットを用いたことにより、めねじ種類違いによる径の違い、公差によるばらつき、面取りの大小等にかかわらずシールできる構造が実現。(通常の面取りされているめねじであれば全て使用可能。)
■主要な部品と特長

■適用チューブ
| チューブ材質 | FEP、PFA、ナイロン、ソフトナイロン、ポリウレタン |
|---|---|
| チューブ外径 | φ4,φ6,φ8,φ10,φ12,φ16 |
■材質
| ボディ | C3604,PBT |
|---|---|
| スタッド | C3604(ねじ部) |
| チャック | SUS304 |
| ガイド | SUS304 |
| リリースブッシュ | POM |
| パッキン、Oリング | NBR |
| ガスケット | SUS304・NBR |
■仕様
| 使用流体 | 空気、水注1) |
|---|---|
| 使用圧力範囲注2) | -100kPa~+1MPa |
| 保証耐圧力(23℃時) | 3MPa |
| 周囲温度および使用流体温度 | -5~+60℃、 水の場合:0~+40℃(凍結なきこと) |
注1)サージ圧は最高使用圧力以下に抑えてご使用ください。
注2)漏れがゼロではないので、リークテスタなど真空保持でのご使用は避けてください。
ワンタッチ管継手KQ2シリーズの交換用ガスケットです。
【カタログはこちらをご参照ください】

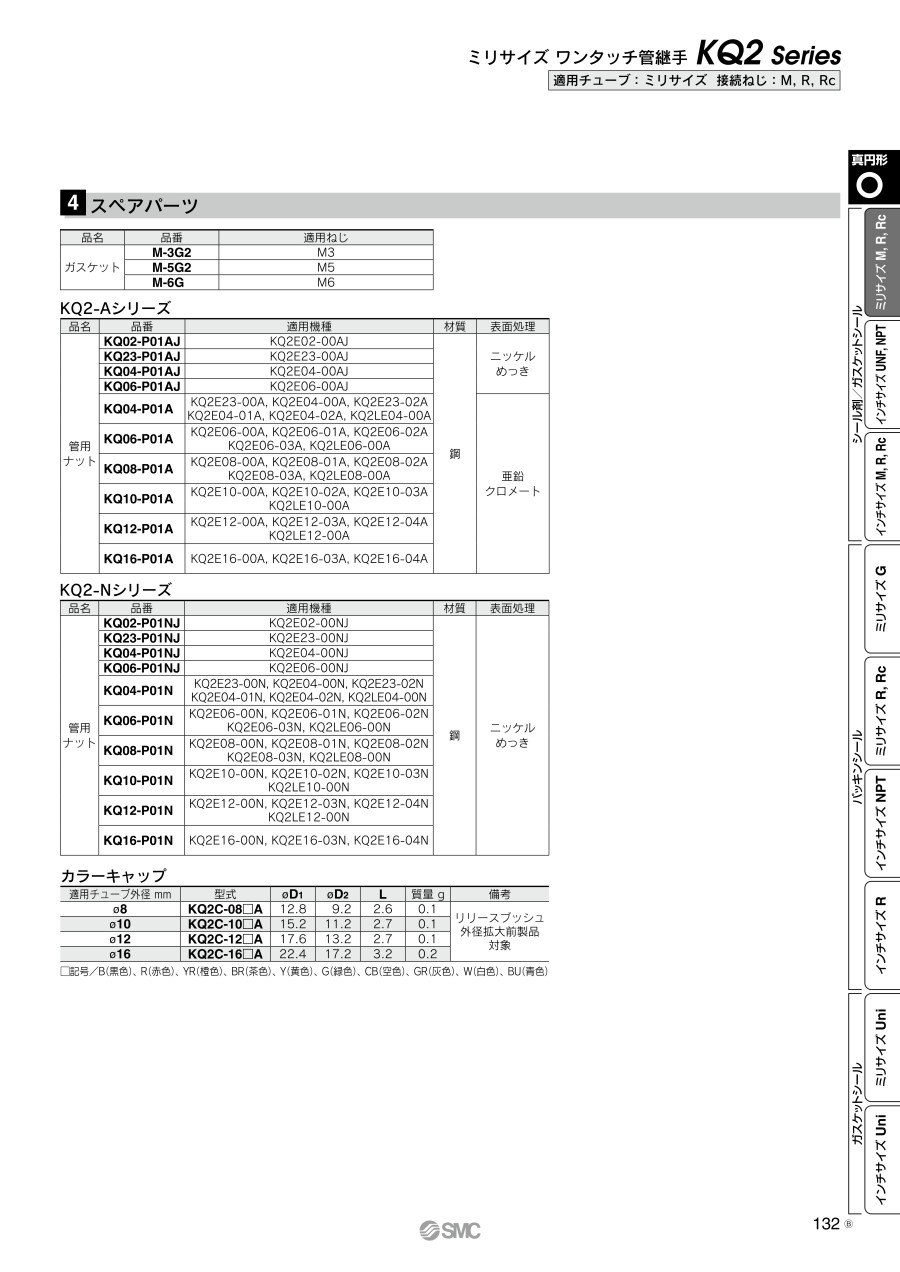

・適用ねじ[M] P.131 適用ねじ[Uni] P.207

SMC
ワンタッチ管継手 KQ2シリーズ ハーフユニオン KQ2H(ガスケットシール)
ワンタッチ管継手、KQ2シリーズ(ハーフユニオン:ガスケットシール)に適用可能です。特長として、チューブ着脱性向上、小型・軽量化となっております。
