ワンタッチ管継手 KQ2シリーズカラーキャップ KQ2C

カタログ |

平均満足度4.0

この商品のレビューをみる（1件）

この商品のFAQをみる（3件）

通常単価(税別): 18円～340円

税込単価: 20円～374円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

ワンタッチ管継手 KQ2シリーズカラーキャップ KQ2C（外径拡大前）

通常価格(税別)： 18円 (税込価格：20円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

ワンタッチ管継手 KQ2シリーズプラグ KQ2P

4.5

通常価格(税別)： 80円 (税込価格：88円)

通常出荷日：在庫品1日目

ワンタッチ継手のカラーキャップ。【用途】・リリースブッシュに取付け、用途別に色...

詳細情報を確認する

本体材質
PBT
継手種類
その他形状
その他形状
カラーキャップ
種類
ワンタッチ継手関連部品

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
型式の末尾が「B」の商品は、リリースブッシュ外径拡大製品対象になります。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
本ページの商品は最低発注数量が変更となりました。
型番ごとに最低発注数量が異なるため、詳細は見積・注文画面でご確認ください。

未確定：候補が240型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

リリースブッシュ長円形対象

リリースブッシュ真円形対象

製品仕様

カラー記号（□記号）

B（黒色）
R（赤色）
YR（橙色）
BR（茶色）
Y（黄色）
G（緑色）
CB（空色）
GR（灰色）
W（白色）
BU（青色）

リリースブッシュ長円形対象

外観

単位：mm

適用チューブ外径 mm	型番	X	Y	L	質量 g
φ3.2	KQ2C-23□B	7.3	10	2.6	0.1
φ4	KQ2C-04□B	8.3	10.5	2.6	0.1
φ6	KQ2C-06□B	10.3	12.5	2.6	0.1

適用チューブ外径インチ	型番	X	Y	L	質量 g
φ1/8	KQ2C-01□B	7.3	10	2.6	0.1
φ3/16	KQ2C-05□B	8.95	11.5	2.6	0.1

リリースブッシュ真円形対象

外観

単位：mm

適用チューブ外径 mm	型番	φD₁	φD₂	L	質量 g	備考
φ2	KQ2C-02□A	6.1	3.2	2.6	0.1	-
φ3.2	KQ2C-23□A	7.3	4.3	2.6	0.1
φ4	KQ2C-04□A	8.3	5.2	2.6	0.1
φ6	KQ2C-06□A	10.3	7.2	2.6	0.1
φ8	KQ2C-08□B	13.6	9.2	2.6	0.1	リリースブッシュ外径拡大製品対象
φ10	KQ2C-10□B	16.2	11.2	2.7	0.1
φ12	KQ2C-12□B	18.8	13.2	2.7	0.2
φ16	KQ2C-16□B	24.2	17.2	3.2	0.3

適用チューブ外径インチ	型番	φD₁	φD₂	L	質量 g	備考
φ1/8	KQ2C-01□A	7.3	4.3	2.6	0.1	-
φ3/16	KQ2C-05□A	9	5.9	2.6	0.1	-
φ1/4^注）	KQ2C-07□B	11.5	7.5	2.6	0.1	リリースブッシュ外径拡大製品対象
φ3/8	KQ2C-11□B	15.7	10.7	2.7	0.1
φ1/2	KQ2C-13□B	19.6	13.9	2.7	0.2

注）KQ2S07-32□、KQ2S07-33□S、KQ2S07-34□Sはリリースブッシュ外径拡大対象外製品のため、適用するカラーキャップはKQ2C-07□Aとなります。

注意・禁止事項

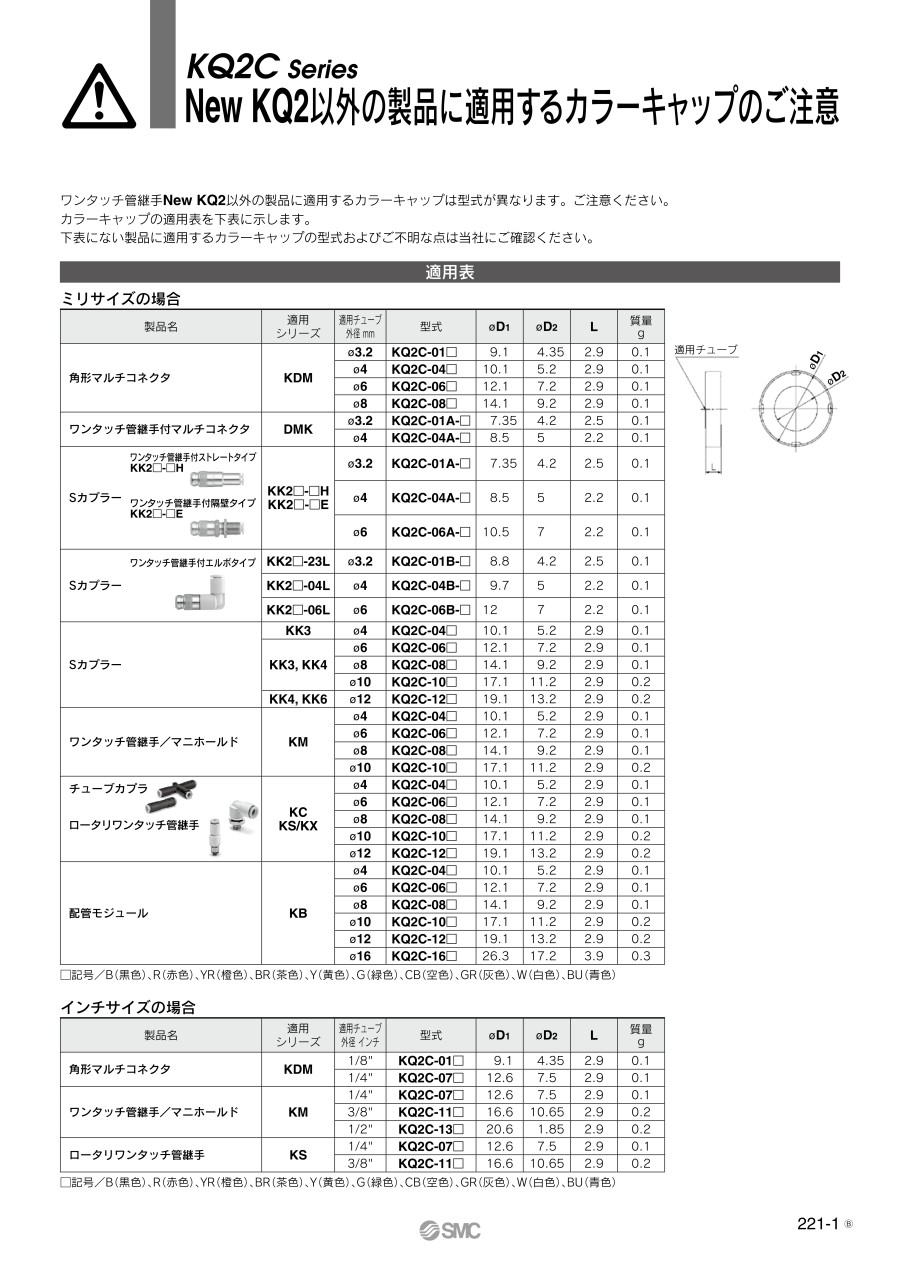

カラーキャップ手配時のご注意

操作性向上のため、New KQ2シリーズではリリースブッシュの外径を拡大いたしました。
その変更に伴い、変更前／後では使用可能なカラーキャップが異なります。ご注意ください。

■対象サイズと機種

-	適用チューブ外径	機種
ミリサイズ	φ8、φ10、φ12、φ16	全種^※
インチサイズ	φ1/4"、φ3/8"、φ1/2"	全種^※

※リリースブッシュのない機種は除く

リリースブッシュ変更前／後の識別方法

リリースブッシュ変更前：凸マークなし

リリースブッシュ変更後：凸マークあり

継手／KQ2、カラーキャップ／KQ2Cともリリースブッシュ、ロゴ左の凸マークなし・ありで変更前／後を識別しております。
また識別方法はミリサイズ、インチサイズとも同様です。
※リリースブッシュ変更に伴い、カラーキャップ／KQ2Cは、型番をKQ2C-□AからKQ2C-□Bに変更いたしました。

型番リスト

表示件数

型番

周囲温度

(℃)

使用流体

適用チューブ外径1

(φ)

色

リリースブッシュ形状

最小発注数量

-	-	1/8	黒	真円形	50個
-	-	1/8	茶	真円形	50個
-	-	1/8	青	真円形	50個
-	-	1/8	空	真円形	50個
-	-	1/8	緑	真円形	50個
-	-	1/8	灰	真円形	50個
-	-	1/8	赤	真円形	50個
-	-	1/8	白	真円形	50個
-	-	1/8	黄	真円形	50個
-	-	1/8	橙	真円形	50個
-	-	2	黒	真円形	10個
-	-	2	茶	真円形	10個
-	-	2	青	真円形	10個
-	-	2	空	真円形	10個
-	-	2	緑	真円形	10個
-	-	2	灰	真円形	10個
-	-	2	赤	真円形	10個
-	-	2	白	真円形	10個
-	-	2	黄	真円形	10個
-	-	2	橙	真円形	10個
-	-	4	黒	真円形	50個
-	-	4	茶	真円形	50個
-	-	4	青	真円形	50個
-	-	4	空	真円形	50個
-	-	4	緑	真円形	50個
-	-	4	灰	真円形	50個
-	-	4	赤	真円形	50個
-	-	4	白	真円形	50個
-	-	4	黄	真円形	50個
-	-	4	橙	真円形	50個
-	-	3/16	黒	真円形	50個
-	-	3/16	茶	真円形	50個
-	-	3/16	青	真円形	50個
-	-	3/16	空	真円形	50個
-	-	3/16	緑	真円形	50個
-	-	3/16	灰	真円形	50個
-	-	3/16	赤	真円形	50個
-	-	3/16	白	真円形	50個
-	-	3/16	黄	真円形	50個
-	-	3/16	橙	真円形	50個
-	-	6	黒	真円形	50個
-	-	6	茶	真円形	10個
-	-	6	青	真円形	50個
-	-	6	空	真円形	10個
-	-	6	緑	真円形	50個
-	-	6	灰	真円形	10個
-	-	6	赤	真円形	50個
-	-	6	白	真円形	10個
-	-	6	黄	真円形	10個
-	-	6	橙	真円形	10個
-	-	3.2	黒	真円形	10個
-	-	3.2	茶	真円形	10個
-	-	3.2	青	真円形	10個
-	-	3.2	空	真円形	10個
-	-	3.2	緑	真円形	10個
-	-	3.2	灰	真円形	10個
-	-	3.2	赤	真円形	10個
-	-	3.2	白	真円形	10個
-	-	3.2	黄	真円形	10個
-	-	3.2	橙	真円形	10個

通常単価(税別) (税込単価)	通常出荷日

303円 ( 333円 )	9日目
303円 ( 333円 )	9日目
303円 ( 333円 )	9日目
303円 ( 333円 )	9日目
303円 ( 333円 )	9日目
303円 ( 333円 )	9日目
303円 ( 333円 )	9日目
303円 ( 333円 )	9日目
303円 ( 333円 )	9日目
303円 ( 333円 )	9日目
294円 ( 323円 )	9日目
294円 ( 323円 )	9日目
294円 ( 323円 )	9日目
294円 ( 323円 )	9日目
294円 ( 323円 )	9日目
294円 ( 323円 )	9日目
294円 ( 323円 )	9日目
294円 ( 323円 )	9日目
294円 ( 323円 )	9日目
294円 ( 323円 )	9日目
294円 ( 323円 )	9日目
294円 ( 323円 )	9日目
294円 ( 323円 )	9日目
294円 ( 323円 )	9日目
294円 ( 323円 )	9日目
294円 ( 323円 )	9日目
294円 ( 323円 )	9日目
294円 ( 323円 )	9日目
294円 ( 323円 )	9日目
294円 ( 323円 )	9日目
303円 ( 333円 )	9日目
303円 ( 333円 )	9日目
303円 ( 333円 )	9日目
303円 ( 333円 )	9日目
303円 ( 333円 )	9日目
303円 ( 333円 )	9日目
303円 ( 333円 )	9日目
303円 ( 333円 )	9日目
303円 ( 333円 )	9日目
303円 ( 333円 )	9日目
133円 ( 146円 )	9日目
294円 ( 323円 )	9日目
340円 ( 374円 )	在庫品1日目当日出荷可能
294円 ( 323円 )	9日目
294円 ( 323円 )	9日目
294円 ( 323円 )	9日目
340円 ( 374円 )	在庫品1日目当日出荷可能
294円 ( 323円 )	9日目
294円 ( 323円 )	9日目
294円 ( 323円 )	9日目
294円 ( 323円 )	9日目
294円 ( 323円 )	9日目
294円 ( 323円 )	9日目
294円 ( 323円 )	9日目
294円 ( 323円 )	9日目
294円 ( 323円 )	9日目
294円 ( 323円 )	9日目
294円 ( 323円 )	9日目
294円 ( 323円 )	9日目
294円 ( 323円 )	9日目

基本情報

基本情報

ワンタッチ継手のカラーキャップ。
【用途】
・リリースブッシュに取付け、用途別に色分けし、多数の配管作業に使用。

【カタログはこちらをご参照ください】
・適用チューブ外径ミリリリースブッシュ長円（P.26）真円（P.130）。
・適用チューブ外径インチリリースブッシュ長円（P.47）真円（P.155）。
※クリーンシリーズ P.27、48、131、156。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
型式の末尾が「B」の商品は、リリースブッシュ外径拡大製品対象になります。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
本ページの商品は最低発注数量が変更となりました。
型番ごとに最低発注数量が異なるため、詳細は見積・注文画面でご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
ワンタッチ管継手 KQ2シリーズエルボユニオン KQ2L（シール剤・シール剤無し）
ワンタッチ管継手、KQ2シリーズ、エルボユニオンに適用可能です。特長として、チューブ着脱性向上、小型・軽量化となっております。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ワンタッチ管継手 KQ2シリーズカラーキャップ KQ2Cのレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

生産設備に付帯させる副資材として使用

満足度：4.02021/01/08

ミスミは、副資材はじめ各種メカニカル部品に至るまで、バラエティーに富み且つ潤沢な在庫を有しているため、用途に適う最適品が...もっと読む

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

QKQ2シリーズは流体が水でも使えますか？

使用可能（ただし工業用）です。最高使用圧力は、サージ圧を含め1MPaまでです。
使用流体温度は0～40℃（凍結なきこと）です。

Qワンタッチ管継手：KQ2□-□N（金属部無電解ニッケルめっき） / KQ2□-□G（金属部SUS303） / KG（金属部SUS303）
各シリーズの現品識別方法はあるか？

KQ2□-□Nシリーズはリリースブッシュ色がライトグレー、KG／KQ2□-□Gシリーズはリリースブッシュが白色です。
また、KGシリーズとKQ2□-□N・KQ2□-□Gでは、外観形状や寸法が異なります。
KQ2□-□Gシリーズは、六角対辺がある機種は全て、識別のためにV溝を付けています。

Q新KQ2シリーズで、ボディ色が黒のタイプはありますか？

KQ2の品番末尾に-X35で、ボディ色が黒になります。（例：KQ2L08-02AS-X35 ）
