ワンタッチ管継手 KQ2シリーズ 異径ニップル KQ2N

ワンタッチ管継手 KQ2シリーズ 異径ニップル KQ2N

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
  • 本ページの商品は最低発注数量が変更となりました。
    型番ごとに最低発注数量が異なるため、詳細は見積・注文画面でご確認ください。
未確定：候補が15型番あります。
数量：

商品情報

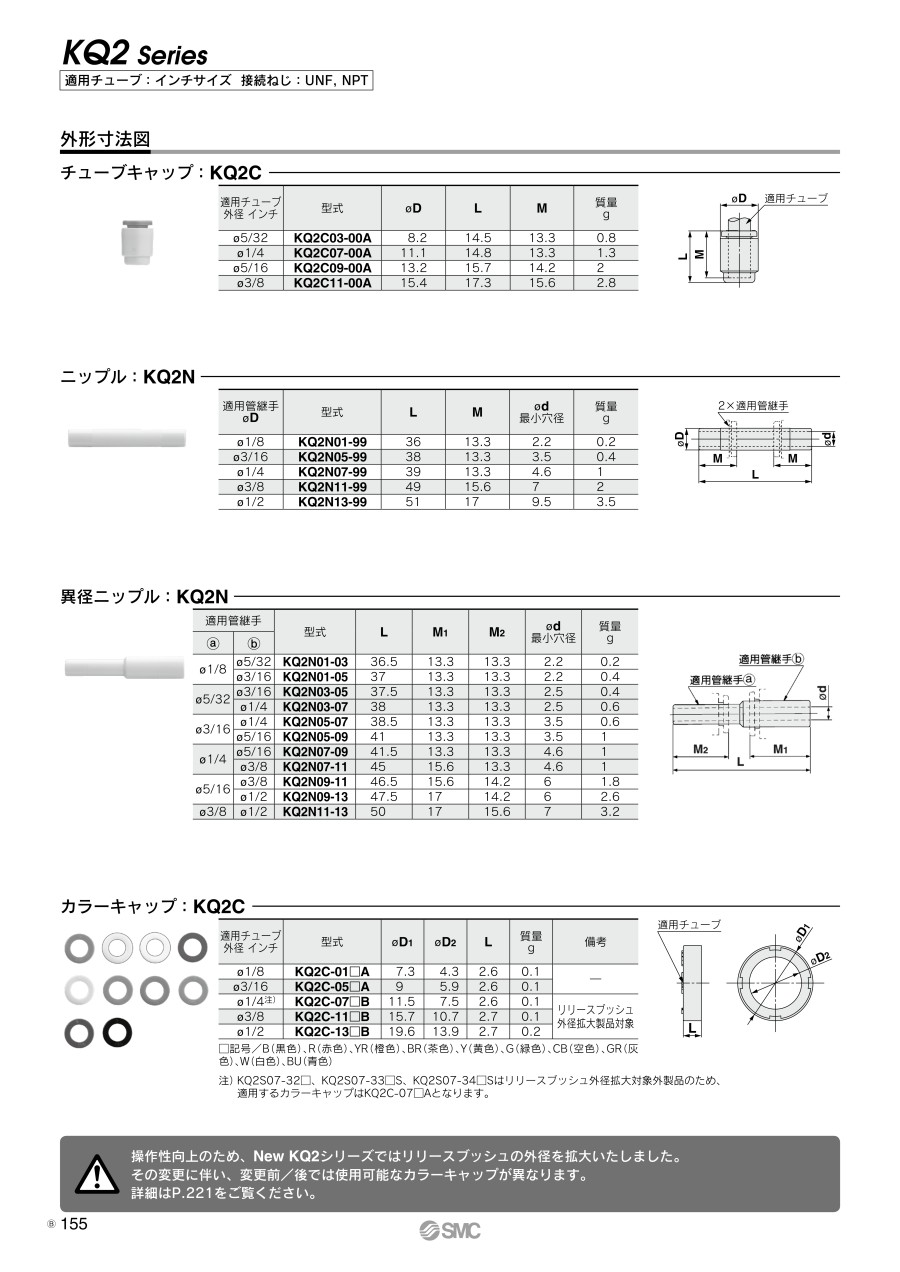

外形図

異径ニップル：KQ2N:関連画像

適用チューブ／ミリサイズ


異径ニップル：KQ2N:関連画像

適用チューブ／インチサイズ

製品仕様

適用チューブ／ミリサイズ 接続ねじ：M、R、Rc

■主要部品

異径ニップル：KQ2N:関連画像


■材質

ボディC3604,PBT,PP,SUS303
スタッドC3604（ねじ部）、SUS303（ねじ部）
チャックSUS304
ガイドSUS304
リリースブッシュPOM
パッキン、OリングNBR
ガスケットSUS304・NBR

■適用チューブ

チューブ材質FEP、PFA、ナイロン、ソフトナイロン、ポリウレタン
チューブ外径φ3.2,φ4,φ6

■仕様

使用流体空気、水
使用圧力範囲-100kPa～+1MPa
保証耐圧力（23℃時）3MPa
周囲温度および使用流体温度-5～+60℃、水の場合：0～+40℃（凍結なきこと）
ねじ取付部JIS B0203（管用テーパねじ）
JIS B0205（メートル並目ねじ）
ナット部JIS B0205（メートル細目ねじ）
ねじ部のシールシール剤付
適用管継手型番LM1M2φd
最小穴径		質量
g
（a）（b）
φ4φ6KQ2N04-063813.313.32.52
φ6φ8KQ2N06-084214.213.342
φ8φ10KQ2N08-104715.614.262
φ10φ12KQ2N10-12511715.67.53.1
φ12φ16KQ2N12-165520.61794.9

適用チューブ／インチサイズ 接続ねじ：UNF、NPT

■主要部品

異径ニップル：KQ2N:関連画像


■材質

ボディC3604,PBT,PP
スタッドC3604（ねじ部）
チャックSUS304
ガイドSUS304
リリースブッシュPOM
パッキン、OリングNBR
ガスケットSUS304・NBR

■適用チューブ

チューブ材質FEP、PFA、ナイロン、ソフトナイロン、ポリウレタン
チューブ外径φ1/8",φ5/32",φ3/16"

■仕様

使用流体空気、水
使用圧力範囲-100kPa～+1MPa
保証耐圧力（23℃時）3MPa
周囲温度および使用流体温度-5～+60℃、水の場合：0～+40℃（凍結なきこと）
ねじ取付部ANSI／ASME1.20.1（NPTねじ）
JIS B0208（ユニファイ細目ねじ）
ナット部JIS B0208（ユニファイ細目ねじ）
ねじ部のシールシール剤付
適用管継手型番LM1M2φd
最小穴径		質量
g
（a）（b）
φ1/8φ5/32KQ2N01-0336.513.313.32.10.2
φ3/16KQ2N01-053713.313.32.10.4
φ5/32φ3/16KQ2N03-0537.513.313.32.50.4
φ1/4KQ2N03-073813.313.32.50.6
φ3/16φ1/4KQ2N05-0738.513.313.33.40.6
φ5/16KQ2N05-094113.313.33.41
φ1/4φ5/16KQ2N07-0941.513.313.34.61
φ3/8KQ2N07-114515.613.34.61
φ5/16φ3/8KQ2N09-1146.515.614.261.8
φ1/2KQ2N09-1347.51714.262.6
φ3/8φ1/2KQ2N11-13501715.673.2

注意・禁止事項

注1）ねじ部がなくボディ材質が樹脂のみの製品は全て銅系不可仕様となります。
注2）サージ圧は最高使用圧力以下に抑えてご使用ください。
注3）漏れがゼロではないので、リークテスタなど真空保持でのご使用は避けてください。

型番リスト

表示件数
  • 1
    • 型番
    KQ2N01-03
    KQ2N01-05
    KQ2N03-05
    KQ2N04-06
    KQ2N05-07
    KQ2N05-09
    KQ2N06-08
    KQ2N07-09
    KQ2N07-11
    KQ2N08-10
    KQ2N09-11
    KQ2N09-13
    KQ2N10-12
    KQ2N11-13
    KQ2N12-16

    適用管継手サイズ(mm)

    適用管継手サイズ(インチ)

    		最小発注数量
    -
    1/8-5/32
    10個
    -
    1/8-3/16
    10個
    -
    5/32-3/16
    10個
    4-6
    -
    10個
    -
    3/16-1/4
    10個
    -
    3/16-5/16
    10個
    6-8
    -
    10個
    -
    1/4-5/16
    10個
    -
    1/4-3/8
    10個
    8-10
    -
    10個
    -
    5/16-3/8
    10個
    -
    5/16-1/2
    10個
    10-12
    -
    10個
    -
    3/8-1/2
    10個
    12-16
    -
    10個
    通常単価(税別) (税込単価)
    通常出荷日
    201円
    ( 221円 )
    9日目
    201円
    ( 221円 )
    9日目
    201円
    ( 221円 )
    9日目
    200円
    ( 220円 )
    在庫品1日目当日出荷可能
    201円
    ( 221円 )
    9日目
    201円
    ( 221円 )
    9日目
    224円
    ( 246円 )
    在庫品1日目当日出荷可能
    223円
    ( 245円 )
    6日目
    258円
    ( 284円 )
    在庫品1日目当日出荷可能
    232円
    ( 255円 )
    在庫品1日目当日出荷可能
    226円
    ( 249円 )
    6日目
    268円
    ( 295円 )
    6日目
    241円
    ( 265円 )
    在庫品1日目当日出荷可能
    300円
    ( 330円 )
    6日目
    276円
    ( 304円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    管継手同士の接続に使用するワンタッチ継手。
    【特長】
    ・小型タイプかつ軽量化で、チューブ着脱性が向上している。
    ・適用チューブがミリサイズ／接続ねじ：M、 R、 Rcに対応できる。
    ・適用チューブがインチサイズ／接続ねじ：UNF、 NPTに対応できる。
    ・狭いスペースでの配管に効果的でボディとねじ部が回転し、位置決めが可能。
    【用途】
    ・サイズ違いのワンタッチ管継手同士の接続に利用可能。

    【カタログはこちらをご参照ください】
    ・適用管継手サイズ ミリ P.26 インチ P.47

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
    • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
    • スペック、材質の詳細はカタログをご参照ください。
    • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
    • 本ページの商品は最低発注数量が変更となりました。
      型番ごとに最低発注数量が異なるため、詳細は見積・注文画面でご確認ください。
