ワンタッチ管継手 KQ2シリーズ 隔壁エルボ KQ2LE
- 通常単価(税別)
- 515円～2,127円
- 税込単価
- 567円～2,340円
SMC社のワンタッチ継手。【特長】・チューブ着脱性向上・小型・軽量化・真空－1...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- 本ページの商品は最低発注数量が変更となりました。
型番ごとに最低発注数量が異なるため、詳細は見積・注文画面でご確認ください。
商品情報
外形図
製品仕様
ミリサイズ
構造
適用チューブ
| チューブ材質 | FEP、PFA、ナイロン、ソフトナイロン、ポリウレタン |
|---|---|
| チューブ外径 | φ3.2, φ4, φ6 |
仕様
| 使用流体 | 空気、水注1） | |
|---|---|---|
| 使用圧力範囲注2） | -100kPa～1MPa | |
| 保証耐圧力（23℃時） | 3MPa | |
| 周囲温度および使用流体温度 | -5～60℃、水の場合：0～40℃（凍結なきこと） | |
| ねじ | 取付部 | JIS B0203（管用テーパねじ） JIS B0205（メートル並目ねじ） |
| ナット部 | JIS B0205（メートル細目ねじ） | |
| ねじ部のシール | シール剤付 | |
注1）サージ圧は最高使用圧力以下に抑えてご使用ください。
注2）漏れがゼロではないので、リークテスタなど真空保持でのご使用は避けてください。
主要部品材質
| ボディ | C3604, PBT, PP, SUS303 |
|---|---|
| スタッド | C3604（ねじ部）、SUS303（ねじ部） |
| チャック | SUS304 |
| ガイド | SUS304 |
| リリースブッシュ | POM |
| パッキン、Oリング | NBR |
| ガスケット | SUS304・NBR |
規格表
| 適用チューブ 外径mm | 型番 | T （M） | H1 （六角 対辺） | H2 （六角 対辺） | B | E | φD | リリース ブッシュ寸法 | 取付穴 | M | 有効断面積 mm2 | 最小穴径 | 質量 g | リブ有 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| X | Y | ナイロン | ウレタン | |||||||||||||
| φ4 | KQ2LE04-00□1 | M12×1 | 14 | 14 | 14.8 | 28.5 | 8.2 | 7.7 | 10 | 13 | 13.3 | 4.2 | 4.2 | 3 | 21.2 | ● |
| φ6 | KQ2LE06-00□1 | M14×1 | 17 | 17 | 15.5 | 29.6 | 10.4 | 9.7 | 12 | 15 | 13.3 | 11.4 | 9 | 4.5 | 29.4 | - |
□記号／A：黄銅、N：黄銅＋無電解ニッケルめっき
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,206円 ( 1,327円 ) | 9日目 |
1,179円 ( 1,297円 ) | 9日目 |
659円 ( 725円 ) | 6日目 |
716円 ( 788円 ) | 9日目 |
867円 ( 954円 ) | 9日目 |
659円 ( 725円 ) | 在庫品1日目当日出荷可能 |
782円 ( 860円 ) | 9日目 |
1,321円 ( 1,453円 ) | 9日目 |
850円 ( 935円 ) | 在庫品1日目当日出荷可能 |
1,373円 ( 1,510円 ) | 73日目 |
1,072円 ( 1,179円 ) | 6日目 |
1,347円 ( 1,482円 ) | 9日目 |
1,296円 ( 1,426円 ) | 6日目 |
2,127円 ( 2,340円 ) | 9日目 |
766円 ( 843円 ) | 在庫品1日目当日出荷可能 |
670円 ( 737円 ) | 9日目 |
735円 ( 809円 ) | 19日目 |
686円 ( 755円 ) | 9日目 |
664円 ( 730円 ) | 在庫品1日目当日出荷可能 |
619円 ( 681円 ) | 9日目 |
663円 ( 729円 ) | 9日目 |
680円 ( 748円 ) | 39日目 |
635円 ( 699円 ) | 9日目 |
523円 ( 575円 ) | 在庫品1日目当日出荷可能 |
523円 ( 575円 ) | 6日目 |
515円 ( 567円 ) | 9日目 |
515円 ( 567円 ) | 9日目 |
595円 ( 655円 ) | 在庫品1日目当日出荷可能 |
532円 ( 585円 ) | 在庫品1日目当日出荷可能 |
623円 ( 685円 ) | 在庫品1日目当日出荷可能 |
532円 ( 585円 ) | 9日目 |
532円 ( 585円 ) | 9日目 |
733円 ( 806円 ) | 6日目 |
685円 ( 754円 ) | 9日目 |
750円 ( 825円 ) | 9日目 |
1,073円 ( 1,180円 ) | 9日目 |
567円 ( 624円 ) | 在庫品1日目当日出荷可能 |
1,021円 ( 1,123円 ) | 在庫品1日目当日出荷可能 |
612円 ( 673円 ) | 9日目 |
561円 ( 617円 ) | 9日目 |
561円 ( 617円 ) | 在庫品1日目当日出荷可能 |
567円 ( 624円 ) | 在庫品1日目当日出荷可能 |
574円 ( 631円 ) | 在庫品1日目当日出荷可能 |
683円 ( 751円 ) | 在庫品1日目当日出荷可能 |
586円 ( 645円 ) | 9日目 |
586円 ( 645円 ) | 9日目 |
678円 ( 746円 ) | 在庫品1日目当日出荷可能 |
733円 ( 806円 ) | 在庫品1日目当日出荷可能 |
674円 ( 741円 ) | 9日目 |
635円 ( 699円 ) | 19日目 |
769円 ( 846円 ) | 6日目 |
675円 ( 743円 ) | 在庫品1日目当日出荷可能 |
672円 ( 739円 ) | 6日目 |
672円 ( 739円 ) | 6日目 |
671円 ( 738円 ) | 在庫品1日目当日出荷可能 |
696円 ( 766円 ) | 19日目 |
787円 ( 866円 ) | 6日目 |
822円 ( 904円 ) | 39日目 |
863円 ( 949円 ) | 在庫品1日目当日出荷可能 |
854円 ( 939円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
SMC社のワンタッチ継手。
【特長】
・チューブ着脱性向上
・小型・軽量化
・真空－100kPa～使用可能
・ねじ部材質／表面処理（有orなし）：2種
・選べる表面処理：黄銅（めっきなし）、黄銅＋無電解ニッケルめっき
【用途】
・パネル取付等のチューブ同士の中継接続と共にチューブ取り出し方向の90度変更に使用
【カタログはこちらをご参照ください】
・適用チューブ外径ミリ リリースブッシュ 長円（P.24） 真円（P.129）
・適用チューブ外径インチ リリースブッシュ 長円（P.46） 真円（P.154）

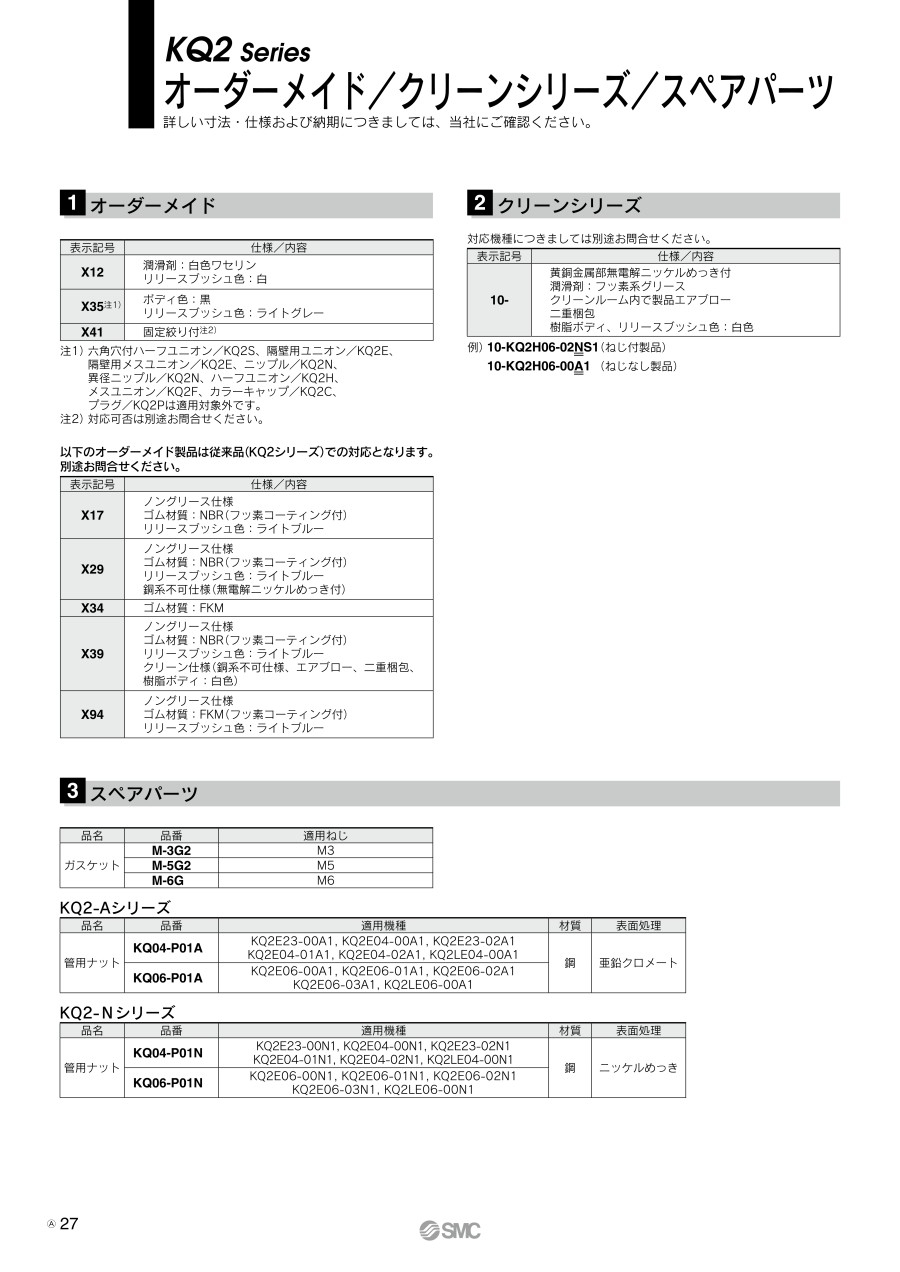

※オーダーメイド／クリーンシリーズ P.27、48、131、156
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- 本ページの商品は最低発注数量が変更となりました。
型番ごとに最低発注数量が異なるため、詳細は見積・注文画面でご確認ください。
