商品情報
型番リスト
詳細情報
カタログ

商品情報

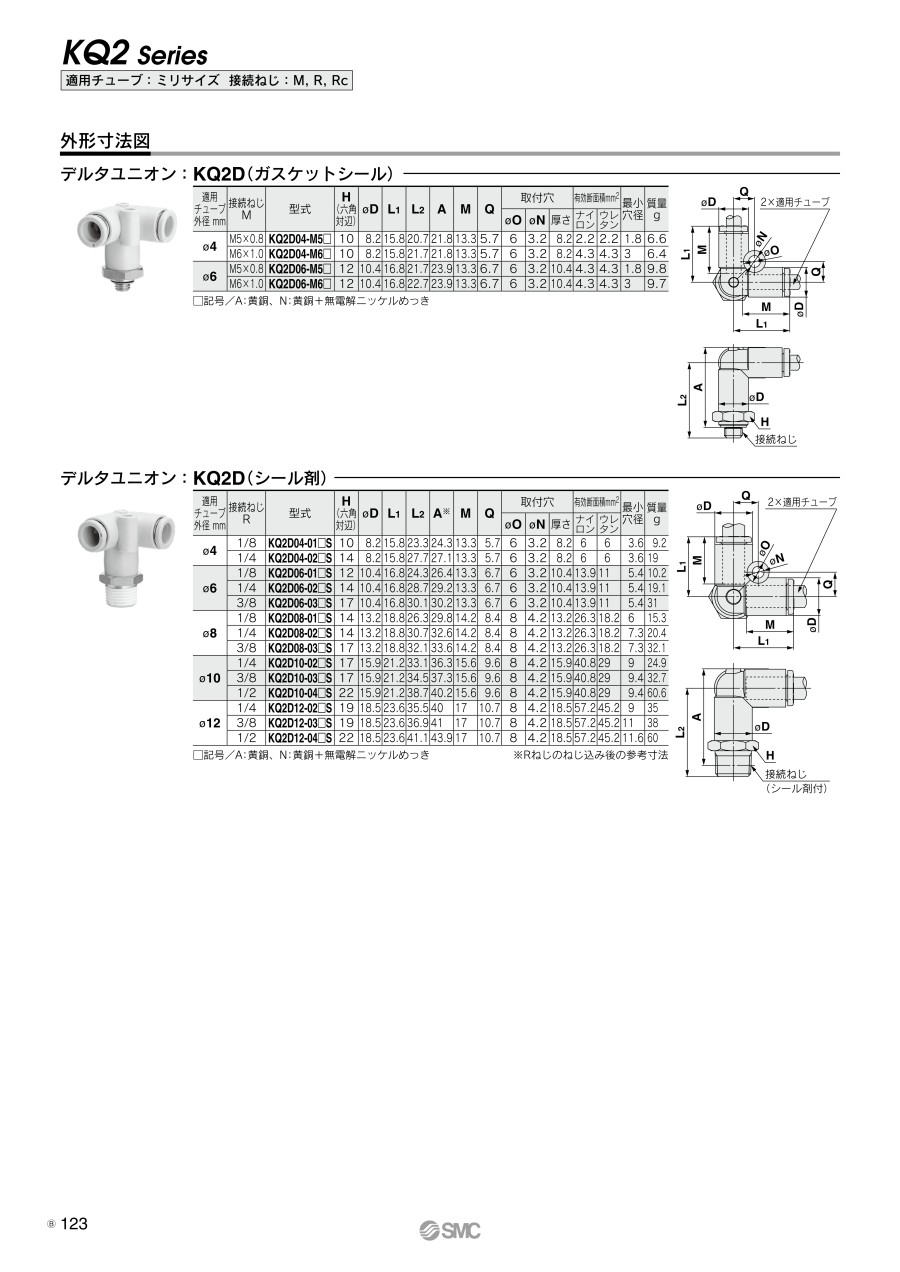

外形図

側面図

リリースブッシュ寸法（長円形タイプのみ適用）

製品仕様

適用チューブ外径 mm	接続ねじ M	型番	H （六角対辺）	φD	リリースブッシュ寸法		L₁	L₂	A	M	Q	φO	φN	有効断面積mm²		最小穴径	質量 g
適用チューブ外径 mm	接続ねじ M	型番	H （六角対辺）	φD	X	Y	L₁	L₂	A	M	Q	φO	φN	ナイロン	ウレタン	最小穴径	質量 g
φ4	M5×0.8	KQ2D04-M5□1	10	8.2	7.7	10	15.8	20.7	21.8	13.3	5.7	6	3.2	2.2	2.2	1.8	6.6
φ4	M6×1.0	KQ2D04-M6□1	10	8.2	7.7	10	15.8	21.7	21.8	13.3	5.7	6	3.2	4.3	4.3	3	6.4
φ6	M5×0.8	KQ2D06-M5□1	12	10.4	9.7	12	16.8	21.7	23.9	13.3	6.7	6	3.2	4.3	4.3	1.8	9.8
φ6	M6×1.0	KQ2D06-M6□1	12	10.4	9.7	12	16.8	22.7	23.9	13.3	6.7	6	3.2	4.3	4.3	3	9.7

※□記号／A：黄銅、N：黄銅＋無電解ニッケルめっき。

適用チューブ外径 mm	接続ねじ M	型番	H （六角対辺）	φD^注）	L₁	L₂	A	M	Q	φO	φN	有効断面積mm²		最小穴径	質量 g
適用チューブ外径 mm	接続ねじ M	型番	H （六角対辺）	φD^注）	L₁	L₂	A	M	Q	φO	φN	ナイロン	ウレタン	最小穴径	質量 g
φ4	M5×0.8	KQ2D04-M5□	10	8.2	15.8	20.7	21.8	13.3	5.7	6	3.2	2.2	2.2	1.8	6.6
φ4	M6×1.0	KQ2D04-M6□	10	8.2	15.8	21.7	21.8	13.3	5.7	6	3.2	4.3	4.3	3	6.4
φ6	M5×0.8	KQ2D06-M5□	12	10.4	16.8	21.7	23.9	13.3	6.7	6	3.2	4.3	4.3	1.8	9.8
φ6	M6×1.0	KQ2D06-M6□	12	10.4	16.8	22.7	23.9	13.3	6.7	6	3.2	4.3	4.3	3	9.7

注）φDは最大径を意味します。

■主要な部品

■材質

ボディ	C3604,PBT,PP,SUS303
スタッド	C3604（ねじ部）、SUS303（ねじ部）
チャック	SUS304
ガイド	SUS304
リリースブッシュ	POM
パッキン、Oリング	NBR
ガスケット	SUS304・NBR

■リリースブッシュ形状が真円形タイプの適用チューブ

チューブ材質	FEP、PFA、ナイロン、ソフトナイロン、ポリウレタン
チューブ外径	φ3.2,φ4,φ6

■仕様

使用流体		空気、水
使用圧力範囲		-100kPa～+1MPa
保証耐圧力（23℃時）		3MPa
周囲温度および使用流体温度		-5～+60℃、水の場合：0～+40℃（凍結なきこと）
ねじ	取付部	JIS B0203（管用テーパねじ） JIS B0205（メートル並目ねじ）
ねじ	ナット部	JIS B0205（メートル細目ねじ）
ねじ部のシール		シール剤付

■リリースブッシュ形状が長円形タイプの適用チューブ

チューブ材質	FEP、PFA、ナイロン、ソフトナイロン、ポリウレタン
チューブ外径	φ2,φ3.2,φ4,φ6,φ8,φ10,φ12,φ16

注意・禁止事項

注1）ねじ部がなくボディ材質が樹脂のみの製品は全て銅系不可仕様となります。
注2）サージ圧は最高使用圧力以下に抑えてご使用ください。
注3）漏れがゼロではないので、リークテスタなど真空保持でのご使用は避けてください。

型番リスト

表示件数

型番

本体材質

ねじ部材質

適用チューブ外径1

(φ)

接続ねじ

色

リリースブッシュ形状

リリースブッシュ色

オーダーメイド仕様

最小発注数量

[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	4	5×0.8	白	真円形	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	4	5×0.8	白	長円形	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	4	6×1.0	白	真円形	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	6	5×0.8	白	真円形	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	6	5×0.8	白	長円形	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	6	6×1.0	白	真円形	白	なし	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	4	5×0.8	白	真円形	ライトグレー	なし	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	4	5×0.8	白	長円形	ライトグレー	なし	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	4	5×0.8	黒	長円形	ライトグレー	ボディ色変更（黒）	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	4	5×0.8	白	真円形	白	潤滑剤：白色ワセリン、リリースブッシュ色変更	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	4	5×0.8	黒	真円形	ライトグレー	ボディ色変更（黒）	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	4	5×0.8	白	真円形	ライトグレー	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	4	5×0.8	白	長円形	ライトグレー	なし	1個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	4	6×1.0	白	真円形	ライトグレー	なし	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	4	6×1.0	白	長円形	ライトグレー	なし	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	4	6×1.0	黒	真円形	ライトグレー	ボディ色変更（黒）	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	4	6×1.0	白	真円形	ライトグレー	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	4	6×1.0	白	長円形	ライトグレー	なし	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	6	5×0.8	白	真円形	ライトグレー	なし	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	6	5×0.8	白	長円形	ライトグレー	なし	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	6	5×0.8	黒	長円形	ライトグレー	ボディ色変更（黒）	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	6	5×0.8	白	真円形	白	潤滑剤：白色ワセリン、リリースブッシュ色変更	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	6	5×0.8	黒	真円形	ライトグレー	ボディ色変更（黒）	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	6	5×0.8	白	真円形	ライトグレー	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	6	5×0.8	白	長円形	ライトグレー	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	6	5×0.8	黒	真円形	ライトグレー	ボディ色変更（黒）	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	6	6×1.0	白	真円形	ライトグレー	なし	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	6	6×1.0	白	長円形	ライトグレー	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	6	6×1.0	白	真円形	ライトグレー	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	6	6×1.0	白	長円形	ライトグレー	なし	10個

通常単価(税別) (税込単価)	通常出荷日

612円 ( 673円 )	9日目
577円 ( 635円 )	9日目
947円 ( 1,042円 )	9日目
674円 ( 741円 )	6日目
674円 ( 741円 )	9日目
1,073円 ( 1,180円 )	30日目
565円 ( 622円 )	在庫品1日目当日出荷可能
477円 ( 525円 )	6日目
702円 ( 772円 )	9日目
467円 ( 514円 )	9日目
467円 ( 514円 )	9日目
464円 ( 510円 )	6日目
567円 ( 624円 )	在庫品1日目当日出荷可能
474円 ( 521円 )	9日目
493円 ( 542円 )	9日目
485円 ( 534円 )	9日目
507円 ( 558円 )	6日目
785円 ( 864円 )	9日目
604円 ( 664円 )	在庫品1日目当日出荷可能
549円 ( 604円 )	在庫品1日目当日出荷可能
515円 ( 567円 )	9日目
515円 ( 567円 )	9日目
515円 ( 567円 )	9日目
647円 ( 712円 )	在庫品1日目当日出荷可能
539円 ( 593円 )	6日目
532円 ( 585円 )	9日目
528円 ( 581円 )	6日目
537円 ( 591円 )	9日目
551円 ( 606円 )	6日目
555円 ( 611円 )	9日目

詳細情報

基本情報

基本情報

【特長】
・小型で、軽量化タイプの継手で、チューブの着脱性が向上
・チューブがミリサイズ、接続ねじがMに適用し、リリースブッシュ形状が長円形、真円形の16タイプで展開
・ワンタッチ着脱
・真空-100kPa使用可能
・チャックにより確実な喰い付きを行い、チューブ保持力を増大
・特殊形状により、確実なシールおよび、チューブ挿入時の抵抗が小
・チャックがチューブヘ必要以上に喰い込むのを防止
・狭いスペースでの配管に効果的
・ボディとねじ部が回転し、位置決めが可能
【用途】
・めねじ部からの直角2方向の分岐配管に使用

【カタログはこちらをご参照ください】
・リリースブッシュ長円（P.22）真円（P.123）。
※オーダーメイド／クリーンシリーズ P.27、131

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。
CADデータは、一部の型番には対応しておりません。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
ナイロンチューブ T・TIAシリーズ
本商品に適合するナイロンチューブとなります。継手とあわせて検討可能です。
SMC
ポリウレタンチューブ TU・TIUBシリーズ
本商品に適合するポリウレタンチューブとなります。継手とあわせて検討可能です。
SMC
ワンタッチ管継手 KQ2シリーズデルタユニオン KQ2D（シール剤・シール剤無し）
同商品タイプのシール剤となります。用途にあわせて比較検討可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ワンタッチ管継手 KQ2シリーズデルタユニオン KQ2D（ガスケットシール）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

QKQ2シリーズは流体が水でも使えますか？

使用可能（ただし工業用）です。最高使用圧力は、サージ圧を含め1MPaまでです。
使用流体温度は0～40℃（凍結なきこと）です。

Qワンタッチ管継手：KQ2□-□N（金属部無電解ニッケルめっき） / KQ2□-□G（金属部SUS303） / KG（金属部SUS303）
各シリーズの現品識別方法はあるか？

KQ2□-□Nシリーズはリリースブッシュ色がライトグレー、KG／KQ2□-□Gシリーズはリリースブッシュが白色です。
また、KGシリーズとKQ2□-□N・KQ2□-□Gでは、外観形状や寸法が異なります。
KQ2□-□Gシリーズは、六角対辺がある機種は全て、識別のためにV溝を付けています。

Q新KQ2シリーズで、ボディ色が黒のタイプはありますか？

KQ2の品番末尾に-X35で、ボディ色が黒になります。（例：KQ2L08-02AS-X35 ）

この商品を見た人は、こんな商品も見ています

	今見ている商品ワンタッチ管継手 KQ2シリーズデルタユニオン KQ2D（ガスケットシール）	ワンタッチ管継手 KQ2シリーズデルタユニオン KQ2D（パッキンシール）	ワンタッチ管継手ステンレス KQ2-Gシリーズデルタユニオン KQ2D-G（ガスケットシール）	ワンタッチ管継手 KQ2シリーズブランチ KQ2U（ガスケットシール）	ワンタッチ管継手 KQ2シリーズサービスチーズユニオン KQ2Y（ガスケットシール）	ワンタッチ管継手 KQ2シリーズデルタユニオン KQ2D（シール剤・シール剤無し）
メーカー	SMC	SMC	SMC	SMC	SMC	SMC
通常価格	464円-	471円 -	1,343円 -	446円 -	462円 -	418円 -
通常出荷日	在庫品1日目〜	6日目〜	7日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜
パッキン・Oリング材質	NBR	NBR	NBR	NBR	NBR	NBR
周囲温度(℃)	-5::60	-5::60	-5::60	-5::60	-5::60	-5::60
使用流体	水 / 空気	水 / 空気	水 / 空気	水 / 空気	水 / 空気	水 / 空気
継手種類	ねじ取付分岐	ねじ取付分岐	ねじ取付分岐	ねじ取付分岐	ねじ取付分岐	ねじ取付分岐
ねじ取付分岐	デルタユニオン	デルタユニオン	デルタユニオン	ブランチ	サービスチーズユニオン	デルタユニオン
