ワンタッチ管継手 KQ2シリーズ チーズ KQ2T
- 通常単価(税別)
- 398円～1,371円
- 税込単価
- 438円～1,508円
SMC社のワンタッチ継手です。【特長】・チューブ着脱性向上・小型・軽量化【用途...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 【カタログはこちらをご参照ください】
・適用チューブ外径ミリ リリースブッシュ 長円（P.19） 真円（P.120）
・適用チューブ外径インチ リリースブッシュ 長円（P.43） 真円（P.149）
※オーダーメイド／クリーンシリーズ P.27、48、131、156 - スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- 本ページの商品は最低発注数量が変更となりました。
型番ごとに最低発注数量が異なるため、詳細は見積・注文画面でご確認ください。
未確定：候補が69型番あります。
商品情報

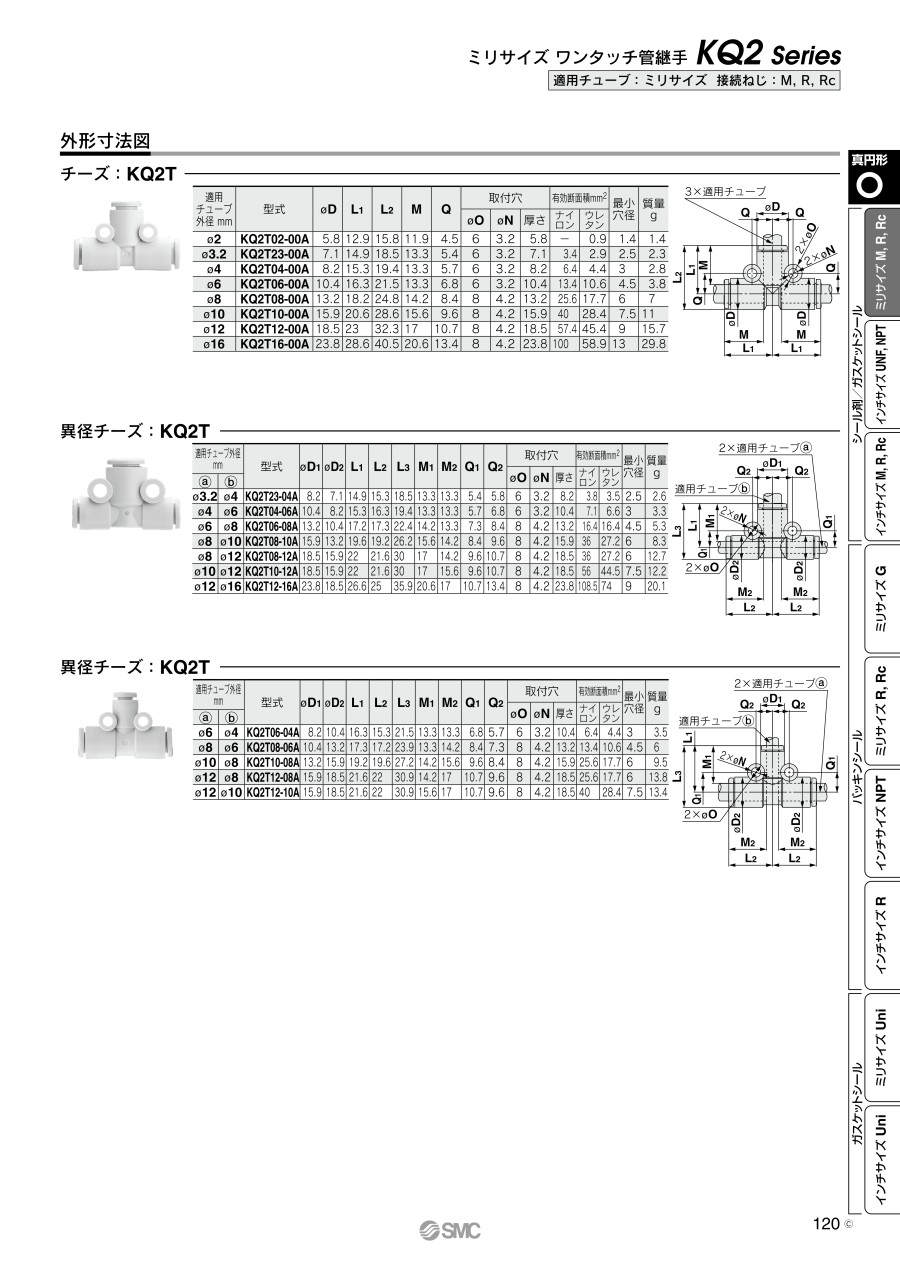

外形図
・外形図の［適用チューブ］は絞り込み条件の［適用チューブ外径1］［適用チューブ外径2］と同じです。
製品仕様
構造
適用チューブ
| チューブ材質 | FEP、PFA、ナイロン、ソフトナイロン、ポリウレタン |
|---|---|
| チューブ外径 | Φ3.2、Φ4、Φ6 |
製品仕様
| 使用流体 | 空気、水注1） | |
|---|---|---|
| 使用圧力範囲注2） | -100kPa～1MPa | |
| 保証耐圧力（23℃時） | 3MPa | |
| 周囲温度および使用流体温度 | −5～60℃、水の場合：0～40℃（凍結なきこと） | |
| ねじ | 取付部 | JIS B0203（管用テーパねじ） JIS B0205（メートル並目ねじ） |
| ナット部 | JIS B0205（メートル細目ねじ） | |
| ねじ部のシール | シール剤付 | |
注1）サージ圧は最高使用圧力以下に抑えてご使用ください。
注2）漏れがゼロではないので、リークテスタなど真空保持でのご使用は避けてください。
材質
| ボディ | C3604、PBT、PP、SUS303 |
|---|---|
| スタッド | C3604（ねじ部）、SUS303（ねじ部） |
| チャック | SUS304 |
| ガイド | SUS304 |
| リリースブッシュ | POM |
| パッキン、Oリング | NBR |
| ガスケット | SUS304・NBR |
規格表
| 適用チューブ外径 mm | 型番 | ΦD | リリースブッシュ寸法 | L1 | L2 | M | Q | ΦO | ΦN | 有効断面積mm2 | 最小穴径 | 質量 g | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| X | Y | ナイロン | ウレタン | |||||||||||
| Φ3.2 | KQ2T23-00A1 | 7.1 | 6.7 | 9.5 | 14.9 | 18.5 | 13.3 | 5.4 | 6 | 3.2 | 3.4 | 2.9 | 2.5 | 2.3 |
| Φ4 | KQ2T04-00A1 | 8.2 | 7.7 | 10 | 15.3 | 19.4 | 13.3 | 5.7 | 6 | 3.2 | 6.4 | 4.4 | 3 | 2.8 |
| Φ6 | KQ2T06-00A1 | 10.4 | 9.7 | 12 | 16.3 | 21.5 | 13.3 | 6.8 | 6 | 3.2 | 13.4 | 10.6 | 4.5 | 3.8 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
541円 ( 595円 ) | 9日目 |
1,061円 ( 1,167円 ) | 9日目 |
813円 ( 894円 ) | 9日目 |
504円 ( 554円 ) | 在庫品1日目当日出荷可能 |
504円 ( 554円 ) | 在庫品1日目当日出荷可能 |
858円 ( 944円 ) | 9日目 |
465円 ( 512円 ) | 在庫品1日目当日出荷可能 |
506円 ( 557円 ) | 在庫品1日目当日出荷可能 |
547円 ( 602円 ) | 30日目 |
528円 ( 581円 ) | 在庫品1日目当日出荷可能 |
580円 ( 638円 ) | 30日目 |
608円 ( 669円 ) | 在庫品1日目当日出荷可能 |
707円 ( 778円 ) | 30日目 |
902円 ( 992円 ) | 在庫品1日目当日出荷可能 |
905円 ( 996円 ) | 9日目 |
1,371円 ( 1,508円 ) | 在庫品1日目当日出荷可能 |
504円 ( 554円 ) | 9日目 |
563円 ( 619円 ) | 9日目 |
406円 ( 447円 ) | 在庫品1日目当日出荷可能 |
406円 ( 447円 ) | 在庫品1日目当日出荷可能 |
398円 ( 438円 ) | 在庫品1日目当日出荷可能 |
420円 ( 462円 ) | 在庫品1日目当日出荷可能 |
434円 ( 477円 ) | 6日目 |
399円 ( 439円 ) | 9日目 |
405円 ( 446円 ) | 在庫品1日目当日出荷可能 |
631円 ( 694円 ) | 在庫品1日目当日出荷可能 |
435円 ( 479円 ) | 在庫品1日目当日出荷可能 |
458円 ( 504円 ) | 在庫品1日目当日出荷可能 |
428円 ( 471円 ) | 在庫品1日目当日出荷可能 |
399円 ( 439円 ) | 在庫品1日目当日出荷可能 |
415円 ( 457円 ) | 在庫品1日目当日出荷可能 |
446円 ( 491円 ) | 在庫品1日目当日出荷可能 |
422円 ( 464円 ) | 6日目 |
451円 ( 496円 ) | 39日目 |
501円 ( 551円 ) | 在庫品1日目当日出荷可能 |
405円 ( 446円 ) | 在庫品1日目当日出荷可能 |
631円 ( 694円 ) | 在庫品1日目当日出荷可能 |
428円 ( 471円 ) | 在庫品1日目当日出荷可能 |
567円 ( 624円 ) | 在庫品1日目当日出荷可能 |
399円 ( 439円 ) | 在庫品1日目当日出荷可能 |
399円 ( 439円 ) | 在庫品1日目当日出荷可能 |
415円 ( 457円 ) | 在庫品1日目当日出荷可能 |
405円 ( 446円 ) | 在庫品1日目当日出荷可能 |
428円 ( 471円 ) | 在庫品1日目当日出荷可能 |
399円 ( 439円 ) | 在庫品1日目当日出荷可能 |
550円 ( 605円 ) | 在庫品1日目当日出荷可能 |
462円 ( 508円 ) | 在庫品1日目当日出荷可能 |
456円 ( 502円 ) | 在庫品1日目当日出荷可能 |
597円 ( 657円 ) | 在庫品1日目当日出荷可能 |
473円 ( 520円 ) | 在庫品1日目当日出荷可能 |
497円 ( 547円 ) | 6日目 |
520円 ( 572円 ) | 在庫品1日目当日出荷可能 |
519円 ( 571円 ) | 在庫品1日目当日出荷可能 |
585円 ( 644円 ) | 19日目 |
531円 ( 584円 ) | 在庫品1日目当日出荷可能 |
535円 ( 589円 ) | 在庫品1日目当日出荷可能 |
547円 ( 602円 ) | 6日目 |
733円 ( 806円 ) | 在庫品1日目当日出荷可能 |
727円 ( 800円 ) | 在庫品1日目当日出荷可能 |
918円 ( 1,010円 ) | 9日目 |
詳細情報
基本情報
SMC社のワンタッチ継手です。
【特長】
・チューブ着脱性向上
・小型・軽量化
【用途】
・両側90度方向のチューブ同士の分岐接続に使用
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 【カタログはこちらをご参照ください】
・適用チューブ外径ミリ リリースブッシュ 長円（P.19） 真円（P.120）
・適用チューブ外径インチ リリースブッシュ 長円（P.43） 真円（P.149）
※オーダーメイド／クリーンシリーズ P.27、48、131、156 - スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- 本ページの商品は最低発注数量が変更となりました。
型番ごとに最低発注数量が異なるため、詳細は見積・注文画面でご確認ください。
商品担当おすすめ
ワンタッチ管継手 KQ2シリーズ チーズ KQ2Tのレビュー
エアーポンプ用の脱圧、エアゲージ取付時の流路確保
5
5.02023/02/22
チーズはエアポンプの脱圧やエアゲージ取付時に流路確保の為に購入した。安価でワンタッチで取り付け可能であることから採用。
0人が参考にしています。
チーズ配管
4
4.02022/08/22
チーズ配管に使用しました。狭い場所でしたが使いやすくてよかったです。
0人が参考にしています。
ワンタッチ管継手チーズ
4
4.02022/08/22
ワンタッチ管継手チーズとしてエア配管の分岐に使用しました。そのまま太さでいくならこれのみで良いので便利です。
0人が参考にしています。
装置の配管として
5
5.02022/07/01
エアの配管で、分岐するときに非常に重宝します。エアチューブが短い場合とかもこれを利用して中継できたり使い勝手は良いです。...もっと読む
0人が参考にしています。
金型
5
5.02022/02/17
ほかのメーカーより安いので購入しました。
とくに問題なく使えています。
0人が参考にしています。
よくあるご質問（FAQ）
QKQ2シリーズは流体が水でも使えますか？
A
使用可能（ただし工業用）です。最高使用圧力は、サージ圧を含め1MPaまでです。
使用流体温度は0～40℃（凍結なきこと）です。
使用流体温度は0～40℃（凍結なきこと）です。
Qワンタッチ管継手：KQ2□-□N（金属部無電解ニッケルめっき） / KQ2□-□G（金属部SUS303） / KG（金属部SUS303）
各シリーズの現品識別方法はあるか？
各シリーズの現品識別方法はあるか？
A
KQ2□-□Nシリーズはリリースブッシュ色がライトグレー、KG／KQ2□-□Gシリーズはリリースブッシュが白色です。
また、KGシリーズとKQ2□-□N・KQ2□-□Gでは、外観形状や寸法が異なります。
KQ2□-□Gシリーズは、六角対辺がある機種は全て、識別のためにV溝を付けています。
また、KGシリーズとKQ2□-□N・KQ2□-□Gでは、外観形状や寸法が異なります。
KQ2□-□Gシリーズは、六角対辺がある機種は全て、識別のためにV溝を付けています。
Q新KQ2シリーズで、ボディ色が黒のタイプはありますか？
A
KQ2の品番末尾に-X35で、ボディ色が黒になります。（ 例：KQ2L08-02AS-X35 ）
