ワンタッチ管継手 KQ2シリーズ メスエルボ KQ2LF
- 通常単価(税別)
- 367円～1,692円
- 税込単価
- 404円～1,861円
SMC社のワンタッチ継手。【特長】・チューブ着脱性向上・小型・軽量化・真空－1...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- 本ページの商品は最低発注数量が変更となりました。
型番ごとに最低発注数量が異なるため、詳細は見積・注文画面でご確認ください。
未確定：候補が187型番あります。
商品情報

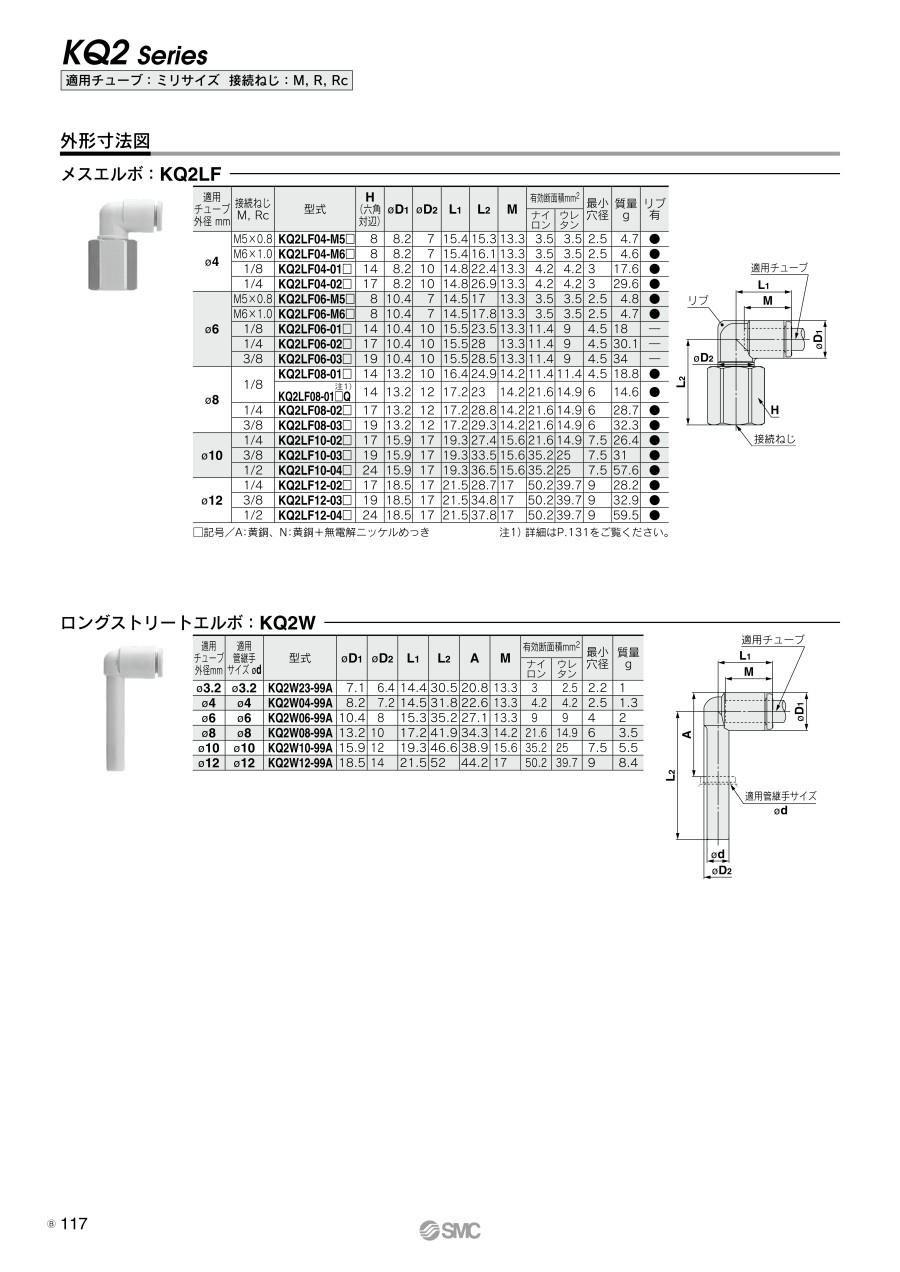

外形図
製品仕様
単位：mm
| 適用チューブ 外径mm | 接続ねじ M, Rc | 型番 | H （六角対辺） | φD1 | リリースブッシュ寸法 | φD2 | L1 | L2 | M | 有効断面積mm2 | 最小穴径 | 質量 g | リブ有 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| X | Y | ナイロン | ウレタン | ||||||||||||
| φ4 | M5×0.8 | KQ2LF04-M5□1 | 8 | 8.2 | 7.7 | 10 | 7 | 15.4 | 15.3 | 13.3 | 3.5 | 3.5 | 2.5 | 4.7 | ● |
| M6×1.0 | KQ2LF04-M6□1 | 8 | 8.2 | 7.7 | 10 | 7 | 15.4 | 16.1 | 13.3 | 3.5 | 3.5 | 2.5 | 4.6 | ● | |
| 1/8 | KQ2LF04-01□1 | 14 | 8.2 | 7.7 | 10 | 10 | 14.8 | 22.4 | 13.3 | 4.2 | 4.2 | 3 | 17.6 | - | |
| 1/4 | KQ2LF04-02□1 | 17 | 8.2 | 7.7 | 10 | 10 | 14.8 | 26.9 | 13.3 | 4.2 | 4.2 | 3 | 29.6 | - | |
| φ6 | M5×0.8 | KQ2LF06-M5□1 | 8 | 10.4 | 9.7 | 12 | 7 | 14.5 | 17 | 13.3 | 3.5 | 3.5 | 2.5 | 4.8 | ● |
| M6×1.0 | KQ2LF06-M6□1 | 8 | 10.4 | 9.7 | 12 | 7 | 14.5 | 17.8 | 13.3 | 3.5 | 3.5 | 2.5 | 4.7 | ● | |
| 1/8 | KQ2LF06-01□1 | 14 | 10.4 | 9.7 | 12 | 10 | 15.5 | 23.5 | 13.3 | 11.4 | 9 | 4.5 | 18 | - | |
| 1/4 | KQ2LF06-02□1 | 17 | 10.4 | 9.7 | 12 | 10 | 15.5 | 28 | 13.3 | 11.4 | 9 | 4.5 | 30.1 | - | |
| 3/8 | KQ2LF06-03□1 | 19 | 10.4 | 9.7 | 12 | 10 | 15.5 | 28.5 | 13.3 | 11.4 | 9 | 4.5 | 34 | - | |
□記号／A：黄銅、N：黄銅＋無電解ニッケルめっき
ミリサイズ ワンタッチ管継手 KQ2シリーズ共通の仕様（参考）
■構造図
■適用チューブ
| チューブ材質 | FEP、PFA、ナイロン、ソフトナイロン、ポリウレタン_x000D_ |
|---|---|
| チューブ外径 mm | φ3.2,φ4,φ6 |
■仕様
| 使用流体 | 空気、水注1） | |
|---|---|---|
| 使用圧力範囲注2） | -100kPa～+1MPa | |
| 保証耐圧力（23℃時） | 3MPa | |
| 周囲温度および使用流体温度 | −5～+60℃、水の場合：0～+40℃（凍結なきこと） | |
| ねじ | 取付部 | JIS B0203（管用テーパねじ） JIS B0205（メートル並目ねじ） |
| ナット部 | JIS B0205（メートル細目ねじ） | |
| ねじ部のシール | シール剤付 | |
注1）サージ圧は最高使用圧力以下に抑えてご使用ください。
注2）漏れがゼロではないので、リークテスタなど真空保持でのご使用は避けてください。
■主要部品材質
| ボディ | C3604,PBT,PP,SUS303 |
|---|---|
| スタッド | C3604（ねじ部）、SUS303（ねじ部） |
| チャック | SUS304 |
| ガイド | SUS304 |
| リリースブッシュ | POM |
| パッキン、Oリング | NBR |
| ガスケット | SUS304・NBR |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
829円 ( 912円 ) | 9日目 |
907円 ( 998円 ) | 9日目 |
829円 ( 912円 ) | 9日目 |
907円 ( 998円 ) | 9日目 |
515円 ( 567円 ) | 6日目 |
560円 ( 616円 ) | 在庫品1日目当日出荷可能 |
526円 ( 579円 ) | 9日目 |
576円 ( 634円 ) | 6日目 |
543円 ( 597円 ) | 9日目 |
929円 ( 1,022円 ) | 9日目 |
511円 ( 562円 ) | 6日目 |
557円 ( 613円 ) | 9日目 |
545円 ( 600円 ) | 6日目 |
593円 ( 652円 ) | 9日目 |
619円 ( 681円 ) | 9日目 |
593円 ( 652円 ) | 6日目 |
645円 ( 710円 ) | 9日目 |
610円 ( 671円 ) | 9日目 |
679円 ( 747円 ) | 9日目 |
862円 ( 948円 ) | 9日目 |
932円 ( 1,025円 ) | 9日目 |
1,050円 ( 1,155円 ) | 9日目 |
597円 ( 657円 ) | 6日目 |
626円 ( 689円 ) | 5日目 |
625円 ( 688円 ) | 9日目 |
784円 ( 862円 ) | 6日目 |
1,200円 ( 1,320円 ) | 9日目 |
913円 ( 1,004円 ) | 30日目 |
1,248円 ( 1,373円 ) | 9日目 |
1,275円 ( 1,403円 ) | 9日目 |
1,493円 ( 1,642円 ) | 9日目 |
879円 ( 967円 ) | 6日目 |
931円 ( 1,024円 ) | 30日目 |
1,077円 ( 1,185円 ) | 30日目 |
1,418円 ( 1,560円 ) | 9日目 |
1,692円 ( 1,861円 ) | 9日目 |
374円 ( 411円 ) | 6日目 |
374円 ( 411円 ) | 9日目 |
441円 ( 485円 ) | 6日目 |
411円 ( 452円 ) | 9日目 |
438円 ( 482円 ) | 6日目 |
410円 ( 451円 ) | 9日目 |
473円 ( 520円 ) | 9日目 |
687円 ( 756円 ) | 9日目 |
464円 ( 510円 ) | 在庫品1日目当日出荷可能 |
374円 ( 411円 ) | 9日目 |
441円 ( 485円 ) | 6日目 |
411円 ( 452円 ) | 9日目 |
438円 ( 482円 ) | 9日目 |
410円 ( 451円 ) | 9日目 |
473円 ( 520円 ) | 6日目 |
442円 ( 486円 ) | 9日目 |
375円 ( 413円 ) | 在庫品1日目当日出荷可能 |
374円 ( 411円 ) | 6日目 |
367円 ( 404円 ) | 9日目 |
367円 ( 404円 ) | 9日目 |
400円 ( 440円 ) | 9日目 |
407円 ( 448円 ) | 在庫品1日目当日出荷可能 |
413円 ( 454円 ) | 在庫品1日目当日出荷可能 |
405円 ( 446円 ) | 9日目 |
詳細情報
基本情報
SMC社のワンタッチ継手。
【特長】
・チューブ着脱性向上
・小型・軽量化
・真空－100kPa～使用可能
・ねじ部材質／表面処理（有orなし）：2種
・選べる表面処理：黄銅（めっきなし）、黄銅＋無電解ニッケルめっき
【用途】
・おねじ部からの直角方向の配管に使用
【カタログはこちらをご参照ください】
・適用チューブ外径ミリ 接続ねじ［M］ リリースブッシュ 長円（P.16） 真円（P.117）
・適用チューブ外径インチ 接続ねじ［NPT］ リリースブッシュ 長円（P.36） 真円（P.141）
※オーダーメイド／クリーンシリーズ P.27、48、131、156
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- 本ページの商品は最低発注数量が変更となりました。
型番ごとに最低発注数量が異なるため、詳細は見積・注文画面でご確認ください。
商品担当おすすめ
ワンタッチ管継手 KQ2シリーズ メスエルボ KQ2LFのレビュー
試作品付帯部品として利用
5
5.02020/01/15
真空機器付帯配管に対する継手として実装環境や接続形態等々必要なスペックを充たし且つ使い勝手に長けた商品を比較検討するため...もっと読む
0人が参考にしています。
エアー配管
5
5.02019/06/28
エアー配管で使用しました。回転するためチューブに負荷がかからずに使用できています。
0人が参考にしています。
よくあるご質問（FAQ）
QKQ2シリーズは流体が水でも使えますか？
A
使用可能（ただし工業用）です。最高使用圧力は、サージ圧を含め1MPaまでです。
使用流体温度は0～40℃（凍結なきこと）です。
使用流体温度は0～40℃（凍結なきこと）です。
Qワンタッチ管継手：KQ2□-□N（金属部無電解ニッケルめっき） / KQ2□-□G（金属部SUS303） / KG（金属部SUS303）
各シリーズの現品識別方法はあるか？
各シリーズの現品識別方法はあるか？
A
KQ2□-□Nシリーズはリリースブッシュ色がライトグレー、KG／KQ2□-□Gシリーズはリリースブッシュが白色です。
また、KGシリーズとKQ2□-□N・KQ2□-□Gでは、外観形状や寸法が異なります。
KQ2□-□Gシリーズは、六角対辺がある機種は全て、識別のためにV溝を付けています。
また、KGシリーズとKQ2□-□N・KQ2□-□Gでは、外観形状や寸法が異なります。
KQ2□-□Gシリーズは、六角対辺がある機種は全て、識別のためにV溝を付けています。
Q新KQ2シリーズで、ボディ色が黒のタイプはありますか？
A
KQ2の品番末尾に-X35で、ボディ色が黒になります。（ 例：KQ2L08-02AS-X35 ）
