商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

外観

接続ねじ：M

適用チューブ外径mm	接続ねじ M	型番	H （六角対辺）	φD₁	リリースブッシュ寸法		φD₂	L₁	L₂	L₃	A	M	有効断面積 mm²		最小穴径	質量 g
適用チューブ外径mm	接続ねじ M	型番	H （六角対辺）	φD₁	X	Y	φD₂	L₁	L₂	L₃	A	M	ナイロン	ウレタン	最小穴径	質量 g
φ4	M5×0.8	KQ2VS04-M5□1	4	8.2	7.7	10	9.8	17.5	10.4	18.2	15.2	13.3	2.9	2.9	2.5	5.3
φ6	M5×0.8	KQ2VS06-M5□1	4	10.4	9.7	12	9.8	18.3	10.4	18.2	15.2	13.3	3.8	3.8	2.5	5.6

適用チューブ外径 mm	接続ねじ M	型番	H （六角対辺）	φD₁^注）	φD₂	L₁	L₂	L₃	A	M	有効断面積mm²		最小穴径	質量 g
適用チューブ外径 mm	接続ねじ M	型番	H （六角対辺）	φD₁^注）	φD₂	L₁	L₂	L₃	A	M	ナイロン	ウレタン	最小穴径	質量 g
φ4	M5×0.8	KQ2VS04-M5□	4	8.2	9.8	17.5	10.4	18.2	15.2	13.3	2.9	2.9	2.5	5.3
φ6	M5×0.8	KQ2VS06-M5□	4	10.4	9.8	18.3	10.4	18.2	15.2	13.3	3.8	3.8	2.5	5.6

□記号／A：黄銅、N：黄銅＋無電解ニッケルめっき
注）φD1は最大径を意味します。

接続ねじ：UNF

適用チューブ外径インチ	接続ねじ UNF	型番	H （六角対辺）	φD₁	リリースブッシュ寸法		φD₂	L₁	L₂	L₃	A	M	有効断面積 mm²		最小穴径	質量 g
適用チューブ外径インチ	接続ねじ UNF	型番	H （六角対辺）	φD₁	X	Y	φD₂	L₁	L₂	L₃	A	M	ナイロン	ウレタン	最小穴径	質量 g
φ1/8	10-32UNF	KQ2VS01-32□1	4	7.1	6.7	9.5	9.8	17.5	10.4	18.2	14.7	13.3	2.2	1.9	2.3	5.3
φ5/32	10-32UNF	KQ2VS03-32□1	4	8.2	7.7	10	9.8	17.5	10.4	18.2	14.7	13.3	2.9	2.9	2.3	5.4

適用チューブ外径インチ	接続ねじ UNF	型番	H （六角対辺）	φD₁^注）	φD₂	L₁	L₂	L₃	A	M	有効断面積mm²		最小穴径	質量 g
適用チューブ外径インチ	接続ねじ UNF	型番	H （六角対辺）	φD₁^注）	φD₂	L₁	L₂	L₃	A	M	ナイロン	ウレタン	最小穴径	質量 g
φ1/8	10-32UNF	KQ2VS01-32□	4	7.1	9.8	17.5	10.4	18.2	15.2	13.3	2.2	1.9	2.3	5.3
φ5/32	10-32UNF	KQ2VS03-32□	4	8.2	9.8	17.5	10.4	18.2	15.2	13.3	2.9	2.9	2.3	5.4
φ1/4	10-32UNF	KQ2VS07-32□	6.35	11.1	13.4	20.6	11.1	23.2	20.2	13.3	2.9	2.9	2.5	11.3

□記号／A：黄銅、N：黄銅＋無電解ニッケルめっき
注）φD1は最大径を意味します。

型番リスト

表示件数

型番

本体材質

ねじ部材質

適用チューブ外径1

(φ)

接続種類

接続ねじ

色

リリースブッシュ形状

リリースブッシュ色

オーダーメイド仕様

最小発注数量

[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	1/8	UNF	10-32	白	真円形	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	5/32	UNF	10-32	白	真円形	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	4	M	5×0.8	白	長円形	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	6	M	5×0.8	白	真円形	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	6	M	5×0.8	白	長円形	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	1/4	UNF	10-32	白	真円形	白	なし	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	1/8	UNF	10-32	白	真円形	オレンジ	なし	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	1/8	UNF	10-32	白	長円形	オレンジ	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	1/8	UNF	10-32	白	真円形	オレンジ	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	1/8	UNF	10-32	白	長円形	オレンジ	なし	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	5/32	UNF	10-32	白	真円形	オレンジ	なし	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	5/32	UNF	10-32	白	長円形	オレンジ	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	5/32	UNF	10-32	白	真円形	オレンジ	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	5/32	UNF	10-32	白	長円形	オレンジ	なし	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	4	M	5×0.8	白	真円形	ライトグレー	なし	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	4	M	5×0.8	白	長円形	ライトグレー	なし	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	4	M	5×0.8	白	長円形	白	潤滑剤：白色ワセリン、リリースブッシュ色変更	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	4	M	5×0.8	黒	長円形	ライトグレー	ボディ色変更（黒）	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	4	M	5×0.8	白	真円形	白	潤滑剤：白色ワセリン、リリースブッシュ色変更	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	4	M	5×0.8	黒	真円形	ライトグレー	ボディ色変更（黒）	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	4	M	5×0.8	白	真円形	ライトグレー	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	4	M	5×0.8	白	長円形	ライトグレー	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	4	M	5×0.8	黒	長円形	ライトグレー	ボディ色変更（黒）	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	4	M	5×0.8	黒	真円形	ライトグレー	ボディ色変更（黒）	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	6	M	5×0.8	白	真円形	ライトグレー	なし	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	6	M	5×0.8	白	長円形	ライトグレー	なし	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	6	M	5×0.8	白	長円形	白	潤滑剤：白色ワセリン、リリースブッシュ色変更	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	6	M	5×0.8	黒	長円形	ライトグレー	ボディ色変更（黒）	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	6	M	5×0.8	白	真円形	白	潤滑剤：白色ワセリン、リリースブッシュ色変更	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	6	M	5×0.8	黒	真円形	ライトグレー	ボディ色変更（黒）	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	6	M	5×0.8	白	真円形	ライトグレー	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	6	M	5×0.8	白	長円形	ライトグレー	なし	10個
[標準(PBT)] PBT+黄銅	[標準(黄銅)] 黄銅	1/4	UNF	10-32	白	真円形	オレンジ	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	1/4	UNF	10-32	白	真円形	オレンジ	なし	10個

通常単価(税別) (税込単価)	通常出荷日

931円 ( 1,024円 )	9日目
931円 ( 1,024円 )	9日目
561円 ( 617円 )	9日目
610円 ( 671円 )	6日目
580円 ( 638円 )	9日目
603円 ( 663円 )	9日目
433円 ( 476円 )	6日目
440円 ( 484円 )	9日目
453円 ( 498円 )	9日目
714円 ( 785円 )	9日目
501円 ( 551円 )	在庫品1日目当日出荷可能
440円 ( 484円 )	9日目
453円 ( 498円 )	6日目
458円 ( 504円 )	9日目
440円 ( 484円 )	在庫品1日目当日出荷可能
509円 ( 560円 )	在庫品1日目当日出荷可能
483円 ( 531円 )	9日目
433円 ( 476円 )	9日目
433円 ( 476円 )	9日目
451円 ( 496円 )	19日目
460円 ( 506円 )	在庫品1日目当日出荷可能
457円 ( 503円 )	在庫品1日目当日出荷可能
503円 ( 553円 )	9日目
453円 ( 498円 )	9日目
440円 ( 484円 )	在庫品1日目当日出荷可能
462円 ( 508円 )	6日目
483円 ( 531円 )	9日目
433円 ( 476円 )	19日目
433円 ( 476円 )	9日目
495円 ( 545円 )	9日目
533円 ( 586円 )	在庫品1日目当日出荷可能
529円 ( 582円 )	在庫品1日目当日出荷可能
430円 ( 473円 )	6日目
470円 ( 517円 )	9日目

詳細情報

基本情報

基本情報

SMC社のワンタッチ継手。
【特長】
・チューブ着脱性向上。
・小型・軽量化。
【用途】
・ボディの六角頭部をボックスレンチで締め付ける狭いスペース用のエルボユニオン。

【カタログはこちらをご参照ください】

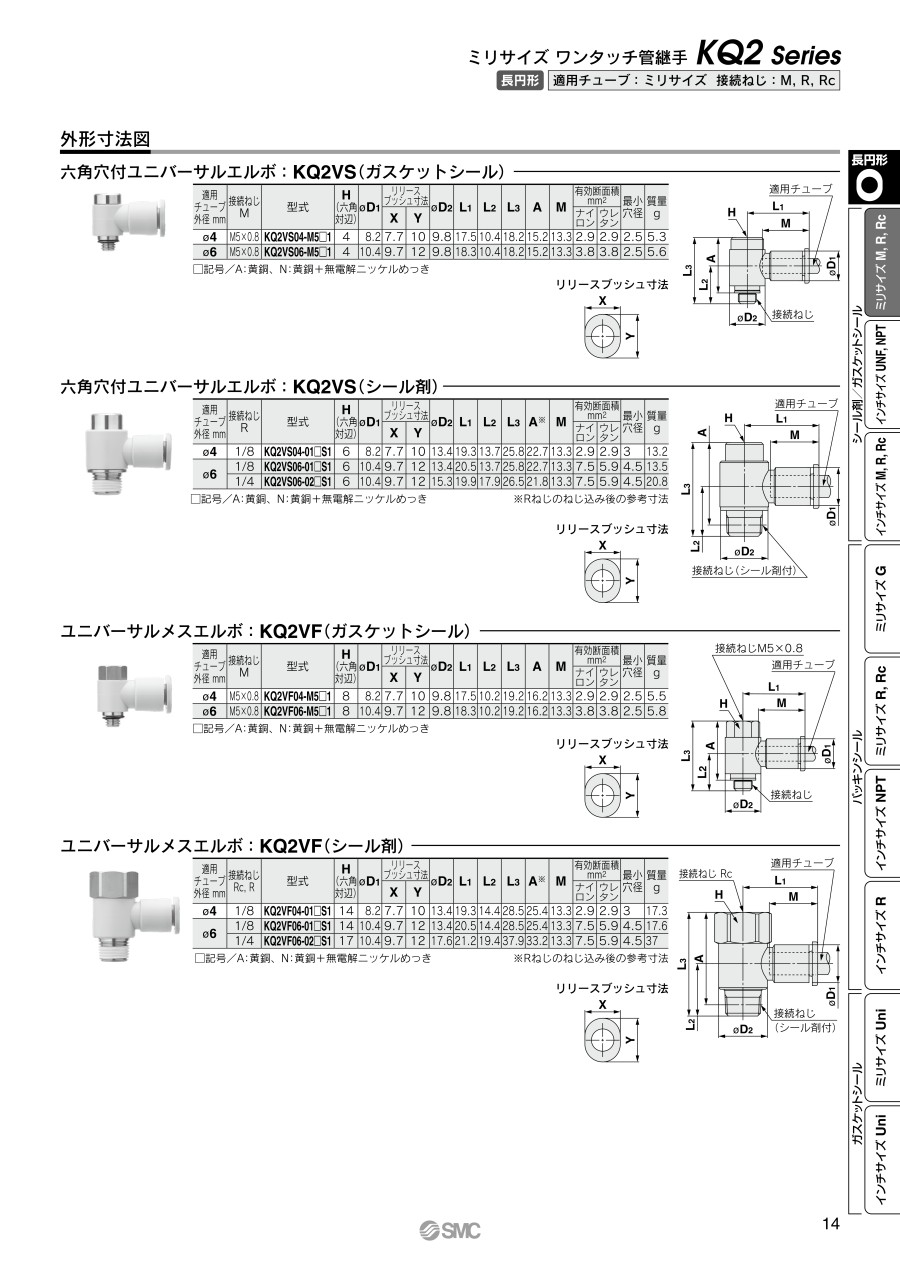

・適用チューブ外径ミリ接続ねじ［M］リリースブッシュ長円（P.14）真円（P.112）
・適用チューブ外径インチ接続ねじ［UNF］リリースブッシュ長円（P.38）真円（P.143）

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
本ページの商品は最低発注数量が変更となりました。
型番ごとに最低発注数量が異なるため、詳細は見積・注文画面でご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
ナイロンチューブ T・TIAシリーズ
本商品に適合するナイロンチューブとなります。継手とあわせて検討可能です。
SMC
ポリウレタンチューブ TU・TIUBシリーズ
本商品に適合するポリウレタンチューブとなります。継手とあわせて検討可能です。
SMC
ワンタッチ管継手 KQ2シリーズ六角穴付ユニバーサルエルボ KQ2VS（シール剤・シール剤無し）
同商品タイプのシール剤となります。用途にあわせて比較検討可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ワンタッチ管継手 KQ2シリーズ六角穴付ユニバーサルエルボ KQ2VS（ガスケットシール）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

QKQ2シリーズは流体が水でも使えますか？

使用可能（ただし工業用）です。最高使用圧力は、サージ圧を含め1MPaまでです。
使用流体温度は0～40℃（凍結なきこと）です。

Qワンタッチ管継手：KQ2□-□N（金属部無電解ニッケルめっき） / KQ2□-□G（金属部SUS303） / KG（金属部SUS303）
各シリーズの現品識別方法はあるか？

KQ2□-□Nシリーズはリリースブッシュ色がライトグレー、KG／KQ2□-□Gシリーズはリリースブッシュが白色です。
また、KGシリーズとKQ2□-□N・KQ2□-□Gでは、外観形状や寸法が異なります。
KQ2□-□Gシリーズは、六角対辺がある機種は全て、識別のためにV溝を付けています。

Q新KQ2シリーズで、ボディ色が黒のタイプはありますか？

KQ2の品番末尾に-X35で、ボディ色が黒になります。（例：KQ2L08-02AS-X35 ）
