ワンタッチ管継手 KQ2シリーズレジューサエルボ KQ2L

カタログ |

4.5

平均満足度4.5

この商品のレビューをみる（2件）

この商品のFAQをみる（3件）

通常単価(税別): 335円～1,018円

税込単価: 369円～1,120円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

ワンタッチ管継手 KQ2シリーズエルボユニオン KQ2L（シール剤・シール剤無し）

4.6

通常価格(税別)： 217円 (税込価格：239円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

ワンタッチ管継手 KQ2シリーズストリートエルボ KQ2L

4.9

通常価格(税別)： 265円 (税込価格：292円)

通常出荷日：在庫品1日目

SMC社のワンタッチ継手。【特長】・チューブ着脱性向上・小型・軽量化・真空－1...

詳細情報を確認する

本体材質
PBT+PP
パッキン・Oリング材質
NBR
周囲温度 (℃)
-5::60
使用流体
水 / 空気
継手種類
ソケット・レデューサ
ソケット・レデューサ
レデューサーエルボ
種類
ワンタッチ・管
接続種類
チューブ接続

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
CADデータは、一部の型番には対応しておりません。
本ページの商品は最低発注数量が変更となりました。
型番ごとに最低発注数量が異なるため、詳細は見積・注文画面でご確認ください。

未確定：候補が82型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

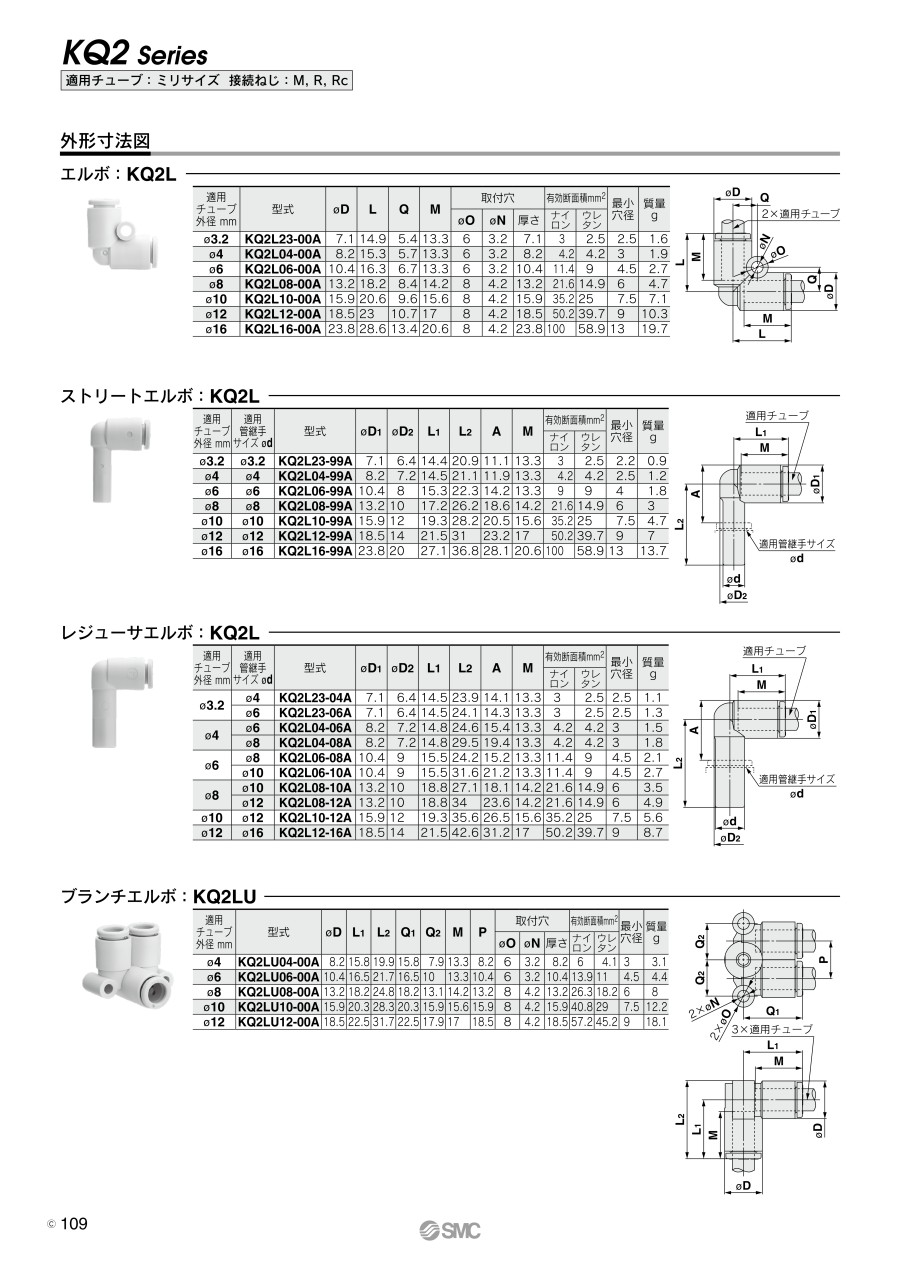

外形図

製品仕様

構造

適用チューブ

チューブ材質	FEP、PFA、ナイロン、ソフトナイロン、ポリウレタン
チューブ外径	φ3.2, φ4, φ6

製品仕様

使用流体		空気、水^注1）
使用圧力範囲^注2）		-100kPa～1MPa
保証耐圧力（23℃時）		3MPa
周囲温度および使用流体温度		−5～60℃、水の場合：0～40℃（凍結なきこと）
ねじ	取付部	JIS B0203（管用テーパねじ） JIS B0205（メートル並目ねじ）
ねじ	ナット部	JIS B0205（メートル細目ねじ）
ねじ部のシール		シール剤付

注1）サージ圧は最高使用圧力以下に抑えてご使用ください。
注2）漏れがゼロではないので、リークテスタなど真空保持でのご使用は避けてください。

材質

ボディ	C3604, PBT, PP, SUS303
スタッド	C3604（ねじ部）、SUS303（ねじ部）
チャック	SUS304
ガイド	SUS304
リリースブッシュ	POM
パッキン、Oリング	NBR
ガスケット	SUS304・NBR

規格表

適用チューブ外径 mm	適用管継手サイズ φd	型番	φD₁	リリースブッシュ寸法		φD₂	L₁	L₂	A	M	有効断面積mm²		最小穴径	質量 g
適用チューブ外径 mm	適用管継手サイズ φd	型番	φD₁	X	Y	φD₂	L₁	L₂	A	M	ナイロン	ウレタン	最小穴径	質量 g
φ3.2	φ4	KQ2L23-04A1	7.1	6.7	9.5	6.4	14.5	23.9	14.1	13.3	3	2.5	2.5	1.1
φ3.2	φ6	KQ2L23-06A1	7.1	6.7	9.5	6.4	14.5	24.1	14.3	13.3	3	2.5	2.5	1.3
φ4	φ6	KQ2L04-06A1	8.2	7.7	10	7.2	14.8	24.6	15.4	13.3	4.2	4.2	3	1.5
φ4	φ8	KQ2L04-08A1	8.2	7.7	10	7.2	14.8	29.5	19.4	13.3	4.2	4.2	3	1.8
φ6	φ8	KQ2L06-08A1	10.4	9.7	12	9	15.5	24.2	15.2	13.3	11.4	9	4.5	2.1
φ6	φ10	KQ2L06-10A1	10.4	9.7	12	9	15.5	31.6	21.2	13.3	11.4	9	4.5	2.7

型番リスト

表示件数

型番

適用チューブ外径1

(φ)

適用管継手サイズ(mm)

適用管継手サイズ(インチ)

色

リリースブッシュ形状

リリースブッシュ色

オーダーメイド仕様

最小発注数量

1/8	-	5/32	白	真円形	白	なし	10個
1/8	-	3/16	白	真円形	白	なし	10個
1/8	-	1/4	白	真円形	白	なし	10個
5/32	-	3/16	白	真円形	白	なし	10個
5/32	-	1/4	白	真円形	白	なし	10個
4	6	-	白	真円形	白	なし	10個
4	6	-	白	長円形	白	なし	10個
4	8	-	白	真円形	白	なし	10個
4	8	-	白	長円形	白	なし	10個
3/16	-	1/4	白	真円形	白	なし	10個
3/16	-	5/16	白	真円形	白	なし	10個
6	8	-	白	真円形	白	なし	10個
6	8	-	白	長円形	白	なし	10個
6	10	-	白	真円形	白	なし	10個
6	10	-	白	長円形	白	なし	10個
1/4	-	5/16	白	真円形	白	なし	10個
1/4	-	3/8	白	真円形	白	なし	10個
8	10	-	白	真円形	白	なし	10個
5/16	-	3/8	白	真円形	白	なし	10個
5/16	-	1/2	白	真円形	白	なし	10個
10	12	-	白	真円形	白	なし	5個
3/8	-	1/2	白	真円形	白	なし	10個
12	16	-	白	真円形	白	なし	5個
3.2	4	-	白	真円形	白	なし	10個
3.2	4	-	白	長円形	白	なし	10個
3.2	6	-	白	真円形	白	なし	10個
1/8	-	5/32	白	真円形	オレンジ	なし	10個
1/8	-	5/32	白	長円形	オレンジ	なし	10個
1/8	-	3/16	白	真円形	オレンジ	なし	10個
1/8	-	3/16	白	長円形	オレンジ	なし	10個
1/8	-	1/4	白	真円形	オレンジ	なし	10個
1/8	-	1/4	白	長円形	オレンジ	なし	10個
5/32	-	3/16	白	真円形	オレンジ	なし	10個
5/32	-	3/16	白	長円形	オレンジ	なし	10個
5/32	-	1/4	白	真円形	オレンジ	なし	10個
5/32	-	1/4	白	長円形	オレンジ	なし	10個
5/32	-	1/4	白	真円形	白	潤滑剤：白色ワセリン、リリースブッシュ色変更	10個
5/32	-	1/4	黒	真円形	オレンジ	ボディ色変更（黒）	10個
4	6	-	白	真円形	ライトグレー	なし	5個
4	6	-	白	長円形	ライトグレー	なし	10個
4	8	-	白	真円形	ライトグレー	なし	5個
4	8	-	白	長円形	ライトグレー	なし	10個
3/16	-	1/4	白	真円形	オレンジ	なし	10個
3/16	-	1/4	白	長円形	オレンジ	なし	10個
3/16	-	5/16	白	真円形	オレンジ	なし	10個
3/16	-	5/16	白	長円形	オレンジ	なし	10個
6	8	-	白	真円形	ライトグレー	なし	5個
6	8	-	白	長円形	ライトグレー	なし	10個
6	8	-	白	真円形	白	潤滑剤：白色ワセリン、リリースブッシュ色変更	10個
6	10	-	白	真円形	ライトグレー	なし	5個
6	10	-	白	長円形	ライトグレー	なし	10個
6	10	-	白	長円形	白	潤滑剤：白色ワセリン、リリースブッシュ色変更	10個
6	10	-	白	真円形	白	潤滑剤：白色ワセリン、リリースブッシュ色変更	10個
1/4	-	5/16	白	真円形	オレンジ	なし	10個
1/4	-	5/16	白	真円形	白	潤滑剤：白色ワセリン、リリースブッシュ色変更	10個
1/4	-	5/16	黒	真円形	オレンジ	ボディ色変更（黒）	10個
1/4	-	3/8	白	真円形	白	潤滑剤：白色ワセリン、リリースブッシュ色変更	10個
1/4	-	3/8	黒	真円形	オレンジ	ボディ色変更（黒）	10個
8	10	-	白	真円形	ライトグレー	なし	5個
8	10	-	白	真円形	白	潤滑剤：白色ワセリン、リリースブッシュ色変更	10個

通常単価(税別) (税込単価)	通常出荷日

734円 ( 807円 )	9日目
761円 ( 837円 )	9日目
732円 ( 805円 )	9日目
761円 ( 837円 )	9日目
761円 ( 837円 )	9日目
468円 ( 515円 )	在庫品1日目当日出荷可能
468円 ( 515円 )	30日目
509円 ( 560円 )	9日目
485円 ( 534円 )	9日目
784円 ( 862円 )	9日目
784円 ( 862円 )	9日目
497円 ( 547円 )	在庫品1日目当日出荷可能
496円 ( 546円 )	30日目
543円 ( 597円 )	5日目
516円 ( 568円 )	30日目
777円 ( 855円 )	9日目
809円 ( 890円 )	30日目
552円 ( 607円 )	6日目
857円 ( 943円 )	9日目
977円 ( 1,075円 )	9日目
628円 ( 691円 )	在庫品1日目当日出荷可能
1,018円 ( 1,120円 )	9日目
739円 ( 813円 )	6日目
458円 ( 504円 )	30日目
490円 ( 539円 )	9日目
477円 ( 525円 )	9日目
335円 ( 369円 )	6日目
342円 ( 376円 )	9日目
386円 ( 425円 )	9日目
362円 ( 398円 )	9日目
389円 ( 428円 )	在庫品1日目当日出荷可能
366円 ( 403円 )	9日目
386円 ( 425円 )	9日目
362円 ( 398円 )	9日目
386円 ( 425円 )	6日目
362円 ( 398円 )	9日目
535円 ( 589円 )	9日目
356円 ( 392円 )	9日目
352円 ( 387円 )	在庫品1日目当日出荷可能
562円 ( 618円 )	在庫品1日目当日出荷可能
352円 ( 387円 )	在庫品1日目当日出荷可能
379円 ( 417円 )	6日目
386円 ( 425円 )	6日目
362円 ( 398円 )	9日目
386円 ( 425円 )	9日目
362円 ( 398円 )	9日目
340円 ( 374円 )	在庫品1日目当日出荷可能
557円 ( 613円 )	在庫品1日目当日出荷可能
371円 ( 408円 )	9日目
373円 ( 410円 )	在庫品1日目当日出荷可能
396円 ( 436円 )	6日目
414円 ( 455円 )	9日目
391円 ( 430円 )	19日目
385円 ( 424円 )	6日目
353円 ( 388円 )	9日目
353円 ( 388円 )	9日目
371円 ( 408円 )	9日目
371円 ( 408円 )	9日目
391円 ( 430円 )	在庫品1日目当日出荷可能
386円 ( 425円 )	9日目

基本情報

基本情報

SMC社のワンタッチ継手。
【特長】
・チューブ着脱性向上
・小型・軽量化
・真空－100kPa～使用可能
【用途】
・ワンタッチ管継手からのチューブ取り出し方向の90度変更と共にサイズダウンに使用

【カタログはこちらをご参照ください】
・適用チューブ外径ミリリリースブッシュ長円（P.12）真円（P.109）
・適用チューブ外径インチリリースブッシュ長円（P.36）真円（P.141）

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
CADデータは、一部の型番には対応しておりません。
本ページの商品は最低発注数量が変更となりました。
型番ごとに最低発注数量が異なるため、詳細は見積・注文画面でご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
ナイロンチューブ T・TIAシリーズ
本商品に適合するナイロンチューブとなります。継手とあわせて検討可能です。
SMC
ポリウレタンチューブ TU・TIUBシリーズ
本商品に適合するポリウレタンチューブとなります。継手とあわせて検討可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ワンタッチ管継手 KQ2シリーズレジューサエルボ KQ2Lのレビュー

4.5平均満足度：4.52件のレビュー

星5
50%
星4
50%
星3
0%
星2
0%
星1
0%

交換修理に使用しています

満足度：5.02023/11/08

5～6年使用したエアーを使う機械の継手部が破損しました。破損した継手と同じメーカー品を購入し、置き換えました。配管の変更...もっと読む

0人が参考にしています。

機器エアー駆動配管に使用

満足度：4.02018/08/23

SMCが購入できるので、こちらで購入しました。信頼あるメーカー製なので問題ありません。当日出荷可能品ですので、急いで...もっと読む

0人が参考にしています。

2件全て見る

よくあるご質問（FAQ）

QKQ2シリーズは流体が水でも使えますか？

使用可能（ただし工業用）です。最高使用圧力は、サージ圧を含め1MPaまでです。
使用流体温度は0～40℃（凍結なきこと）です。

Qワンタッチ管継手：KQ2□-□N（金属部無電解ニッケルめっき） / KQ2□-□G（金属部SUS303） / KG（金属部SUS303）
各シリーズの現品識別方法はあるか？

KQ2□-□Nシリーズはリリースブッシュ色がライトグレー、KG／KQ2□-□Gシリーズはリリースブッシュが白色です。
また、KGシリーズとKQ2□-□N・KQ2□-□Gでは、外観形状や寸法が異なります。
KQ2□-□Gシリーズは、六角対辺がある機種は全て、識別のためにV溝を付けています。

Q新KQ2シリーズで、ボディ色が黒のタイプはありますか？

KQ2の品番末尾に-X35で、ボディ色が黒になります。（例：KQ2L08-02AS-X35 ）
