ワンタッチ管継手 KQ2シリーズ ストリートエルボ KQ2L
- 通常単価(税別)
- 265円～973円
- 税込単価
- 292円～1,070円
SMC社のワンタッチ継手。【特長】・チューブ着脱性向上・小型・軽量化・真空-1...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- 本ページの商品は最低発注数量が変更となりました。
型番ごとに最低発注数量が異なるため、詳細は見積・注文画面でご確認ください。
未確定：候補が50型番あります。
商品情報

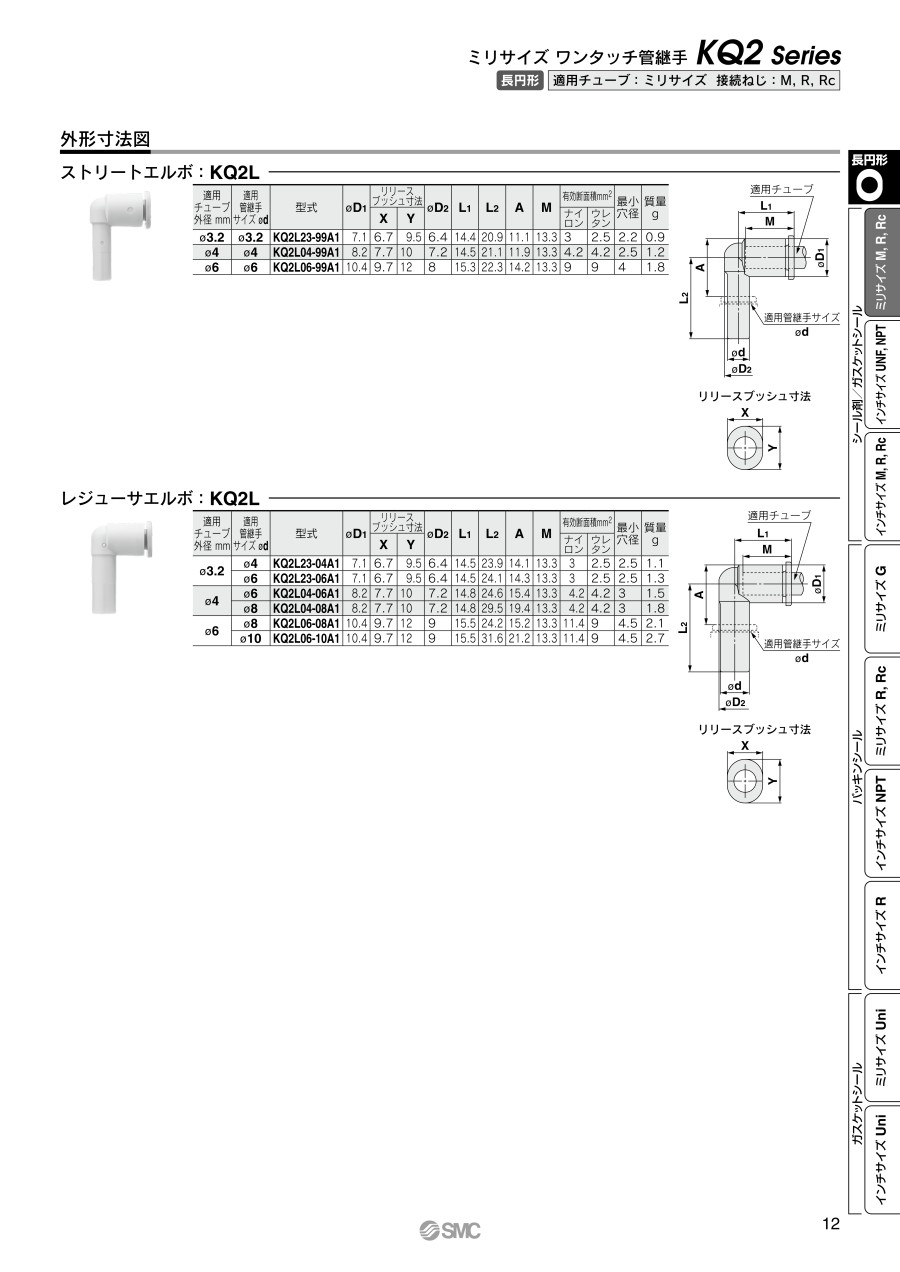

外形図
規格表
単位：mm
長円形
| 適用チューブ 外径mm | 適用管継手サイズ Φd | 型番 | ΦD1 | リリースブッシュ寸法 | ΦD2 | L1 | L2 | A | M | 有効断面積mm2 | 最小穴径 | 質量 g | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| X | Y | ナイロン | ウレタン | |||||||||||
| Φ3.2 | Φ3.2 | KQ2L23-99A1 | 7.1 | 6.7 | 9.5 | 6.4 | 14.4 | 20.9 | 11.1 | 13.3 | 3 | 2.5 | 2.2 | 0.9 |
| Φ4 | Φ4 | KQ2L04-99A1 | 8.2 | 7.7 | 10 | 7.2 | 14.5 | 21.1 | 11.9 | 13.3 | 4.2 | 4.2 | 2.5 | 1.2 |
| Φ6 | Φ6 | KQ2L06-99A1 | 10.4 | 9.7 | 12 | 8 | 15.3 | 22.3 | 14.2 | 13.3 | 9 | 9 | 4 | 1.8 |
| 適用チューブ 外径インチ | 適用管継手サイズ Φdインチ | 型番 | ΦD1 | リリースブッシュ寸法 | ΦD2 | L1 | L2 | A | M | 有効断面積mm2 | 最小穴径 | 質量 g | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| X | Y | ナイロン | ウレタン | |||||||||||
| Φ1/8 | Φ1/8 | KQ2L01-99A1 | 7.1 | 6.7 | 9.5 | 6.4 | 14.5 | 20.9 | 11.1 | 13.3 | 3 | 2.5 | 2.2 | 0.9 |
真円形
| 適用チューブ 外径mm | 適用管継手サイズ Φd mm | 型番 | ΦD1 注） | ΦD2 | L1 | L2 | A | M | 有効断面積mm2 | 最小穴径 | 質量 g | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ナイロン | ウレタン | |||||||||||
| Φ3.2 | Φ3.2 | KQ2L23-99A | 7.1 | 6.4 | 14.4 | 20.9 | 11.1 | 13.3 | 3 | 2.5 | 2.2 | 0.9 |
| Φ4 | Φ4 | KQ2L04-99A | 8.2 | 7.2 | 14.5 | 21.1 | 11.9 | 13.3 | 4.2 | 4.2 | 2.5 | 1.2 |
| Φ6 | Φ6 | KQ2L06-99A | 10.4 | 8 | 15.3 | 22.3 | 14.2 | 13.3 | 9 | 9 | 4 | 1.8 |
| Φ8 | Φ8 | KQ2L08-99A | 13.2 | 10 | 17.2 | 26.2 | 18.6 | 14.2 | 21.6 | 14.9 | 6 | 3 |
| Φ10 | Φ10 | KQ2L10-99A | 15.9 | 12 | 19.3 | 28.2 | 20.5 | 15.6 | 35.2 | 25 | 7.5 | 4.7 |
| Φ12 | Φ12 | KQ2L12-99A | 18.5 | 14 | 21.5 | 31 | 23.2 | 17 | 50.2 | 39.7 | 9 | 7 |
| Φ16 | Φ16 | KQ2L16-99A | 23.8 | 20 | 27.1 | 36.8 | 28.1 | 20.6 | 100 | 58.9 | 13 | 13.7 |
| 適用チューブ 外径インチ | 適用管継手サイズ Φd インチ | 型番 | ΦD1 注） | ΦD2 | L1 | L2 | A | M | 有効断面積mm2 | 最小穴径 | 質量 g | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ナイロン | ウレタン | |||||||||||
| Φ1/8 | Φ1/8 | KQ2L01-99A | 7.1 | 6.4 | 14.5 | 20.9 | 11.1 | 13.3 | 3 | 2.5 | 2.2 | 0.9 |
| Φ5/32 | Φ5/32 | KQ2L03-99A | 8.2 | 7.2 | 14.5 | 21.1 | 11.9 | 13.3 | 4.2 | 4.2 | 2.5 | 1.2 |
| Φ3/16 | Φ3/16 | KQ2L05-99A | 9.1 | 8 | 15 | 22.2 | 13.4 | 13.3 | 6.8 | 5.6 | 3.5 | 1.4 |
| Φ1/4 | Φ1/4 | KQ2L07-99A | 11.1 | 8 | 15.6 | 22.8 | 15 | 13.3 | 11.6 | 10 | 4.6 | 1.9 |
| Φ5/16 | Φ5/16 | KQ2L09-99A | 13.2 | 10 | 17.2 | 26.2 | 18.6 | 14.2 | 21.6 | 14.9 | 6 | 3 |
| Φ3/8 | Φ3/8 | KQ2L11-99A | 15.4 | 12 | 19.1 | 28 | 20.1 | 15.6 | 28.8 | 23.8 | 7 | 4.5 |
| Φ1/2 | Φ1/2 | KQ2L13-99A | 19.3 | 14 | 21.8 | 38.7 | 31.3 | 17 | 56.7 | 44.4 | 9.6 | 7.8 |
注）ΦD1は最大径を意味します。
製品仕様
構造
適用チューブ
| チューブ材質 | FEP、PFA、ナイロン、ソフトナイロン、ポリウレタン |
|---|---|
| チューブ外径 | Φ1/2"、Φ1/4"、Φ1/8"、Φ3/8"、Φ3/16"、Φ5/16"、Φ5/32"、Φ3.2、Φ4、Φ6、Φ8、Φ10、Φ12、Φ16 |
製品仕様
| 使用流体 | 空気、水注1） | |
|---|---|---|
| 使用圧力範囲注2） | -100kPa～1MPa | |
| 保証耐圧力（23℃時） | 3MPa | |
| 周囲温度および使用流体温度 | -5～60℃、水の場合：0～40℃（凍結なきこと） | |
注1）サージ圧は最高使用圧力以下に抑えてご使用ください。
注2）漏れがゼロではないので、リークテスタなど真空保持でのご使用は避けてください。
材質
| ボディ | PBT、PP |
|---|---|
| チャック | SUS304 |
| ガイド | SUS304 |
| リリースブッシュ | POM |
| パッキン | NBR |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
687円 ( 756円 ) | 9日目 |
610円 ( 671円 ) | 9日目 |
359円 ( 395円 ) | 在庫品1日目当日出荷可能 |
390円 ( 429円 ) | 30日目 |
715円 ( 787円 ) | 9日目 |
359円 ( 395円 ) | 在庫品1日目当日出荷可能 |
410円 ( 451円 ) | 30日目 |
407円 ( 448円 ) | 9日目 |
370円 ( 407円 ) | 在庫品1日目当日出荷可能 |
777円 ( 855円 ) | 9日目 |
578円 ( 636円 ) | 在庫品1日目当日出荷可能 |
973円 ( 1,070円 ) | 在庫品1日目当日出荷可能 |
564円 ( 620円 ) | 在庫品1日目当日出荷可能 |
702円 ( 772円 ) | 9日目 |
898円 ( 988円 ) | 9日目 |
658円 ( 724円 ) | 9日目 |
327円 ( 360円 ) | 6日目 |
332円 ( 365円 ) | 6日目 |
279円 ( 307円 ) | 6日目 |
278円 ( 306円 ) | 在庫品1日目当日出荷可能 |
515円 ( 567円 ) | 在庫品1日目当日出荷可能 |
319円 ( 351円 ) | 在庫品1日目当日出荷可能 |
319円 ( 351円 ) | 在庫品1日目当日出荷可能 |
380円 ( 418円 ) | 在庫品1日目当日出荷可能 |
315円 ( 347円 ) | 6日目 |
278円 ( 306円 ) | 在庫品1日目当日出荷可能 |
515円 ( 567円 ) | 在庫品1日目当日出荷可能 |
334円 ( 367円 ) | 在庫品1日目当日出荷可能 |
291円 ( 320円 ) | 6日目 |
276円 ( 304円 ) | 在庫品1日目当日出荷可能 |
265円 ( 292円 ) | 在庫品1日目当日出荷可能 |
278円 ( 306円 ) | 在庫品1日目当日出荷可能 |
297円 ( 327円 ) | 在庫品1日目当日出荷可能 |
291円 ( 320円 ) | 在庫品1日目当日出荷可能 |
351円 ( 386円 ) | 在庫品1日目当日出荷可能 |
279円 ( 307円 ) | 在庫品1日目当日出荷可能 |
360円 ( 396円 ) | 6日目 |
352円 ( 387円 ) | 在庫品1日目当日出荷可能 |
352円 ( 387円 ) | 在庫品1日目当日出荷可能 |
336円 ( 370円 ) | 在庫品1日目当日出荷可能 |
460円 ( 506円 ) | 在庫品1日目当日出荷可能 |
414円 ( 455円 ) | 在庫品1日目当日出荷可能 |
401円 ( 441円 ) | 6日目 |
446円 ( 491円 ) | 在庫品1日目当日出荷可能 |
612円 ( 673円 ) | 在庫品1日目当日出荷可能 |
758円 ( 834円 ) | 在庫品1日目当日出荷可能 |
755円 ( 831円 ) | 6日目 |
755円 ( 831円 ) | 6日目 |
409円 ( 450円 ) | 在庫品1日目当日出荷可能 |
349円 ( 384円 ) | 6日目 |
詳細情報
基本情報
SMC社のワンタッチ継手。
【特長】
・チューブ着脱性向上
・小型・軽量化
・真空-100kPa～使用可能
【用途】
・ワンタッチ管継手からのチューブ取り出し方向の90度変更に使用
【10-シリーズ クリーンシリーズ】
・クリーン環境に対応
・クリーンルーム内への発塵を防止
【カタログはこちらをご参照ください】
・適用チューブ外径ミリ リリースブッシュ 長円（P.12） 真円（P.109）
・適用チューブ外径インチ リリースブッシュ 長円（P.36） 真円（P.141）
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- 本ページの商品は最低発注数量が変更となりました。
型番ごとに最低発注数量が異なるため、詳細は見積・注文画面でご確認ください。
商品担当おすすめ
ワンタッチ管継手 KQ2シリーズ ストリートエルボ KQ2Lのレビュー
装置のエア配管に使用
5
5.02023/04/07
狭く角度が必要な個所では、これが非常に役立ちました。取付が簡単で、とても良いと思いました。
1人が参考にしています。
自動機器の配管
5
5.02023/06/28
自動機器の配管に使用しました。
繰り返し使用しても漏れなく耐久性も良いです。
0人が参考にしています。
試作品に利用しています
5
5.02020/01/15
真空機器付帯配管に対する継手として実装環境や接続形態等々必要なスペックを充たし且つ使い勝手に長けた商品を比較検討するため...もっと読む
0人が参考にしています。
エアープレスの配管
5
5.02020/01/07
狭いスペースで配管を180°折り曲げたかったので、普通のエルボに差し込んで使いました。普通のエルボ2個使うより省スペース...もっと読む
0人が参考にしています。
装置の配管作業に使用
5
5.02019/11/28
配管作業をしていて、最初にある程度流し方を想像しながら配管していきますが、時折方向を変えたいときにこれが便利でした。
0人が参考にしています。
よくあるご質問（FAQ）
QKQ2シリーズは流体が水でも使えますか？
A
使用可能（ただし工業用）です。最高使用圧力は、サージ圧を含め1MPaまでです。
使用流体温度は0～40℃（凍結なきこと）です。
使用流体温度は0～40℃（凍結なきこと）です。
Qワンタッチ管継手：KQ2□-□N（金属部無電解ニッケルめっき） / KQ2□-□G（金属部SUS303） / KG（金属部SUS303）
各シリーズの現品識別方法はあるか？
各シリーズの現品識別方法はあるか？
A
KQ2□-□Nシリーズはリリースブッシュ色がライトグレー、KG／KQ2□-□Gシリーズはリリースブッシュが白色です。
また、KGシリーズとKQ2□-□N・KQ2□-□Gでは、外観形状や寸法が異なります。
KQ2□-□Gシリーズは、六角対辺がある機種は全て、識別のためにV溝を付けています。
また、KGシリーズとKQ2□-□N・KQ2□-□Gでは、外観形状や寸法が異なります。
KQ2□-□Gシリーズは、六角対辺がある機種は全て、識別のためにV溝を付けています。
Q新KQ2シリーズで、ボディ色が黒のタイプはありますか？
A
KQ2の品番末尾に-X35で、ボディ色が黒になります。（ 例：KQ2L08-02AS-X35 ）
