ワンタッチ管継手 KQ2シリーズ 六角穴付ハーフユニオン KQ2S（シール剤・シール剤無し）
- 通常単価(税別)
- 206円～2,437円
- 税込単価
- 227円～2,681円
SMC社のワンタッチ継手、六角穴付ハーフユニオン：KQ2S（シール剤・シール剤...
詳細情報を確認する- 周囲温度 (℃)
- -5::60
- 使用流体
- 水 / 空気
- 継手種類
- ねじ取付 方向
- ねじ取付 方向
- 六角穴付きストレート
- 種類
- ワンタッチ・ねじ
- 接続チューブ本数 (本)
- 1
- 色
- 白
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- CADデータは、一部の型番には対応しておりません。
- 本ページの商品は最低発注数量が変更となりました。
型番ごとに最低発注数量が異なるため、詳細は見積・注文画面でご確認ください。
未確定：候補が153型番あります。
商品情報

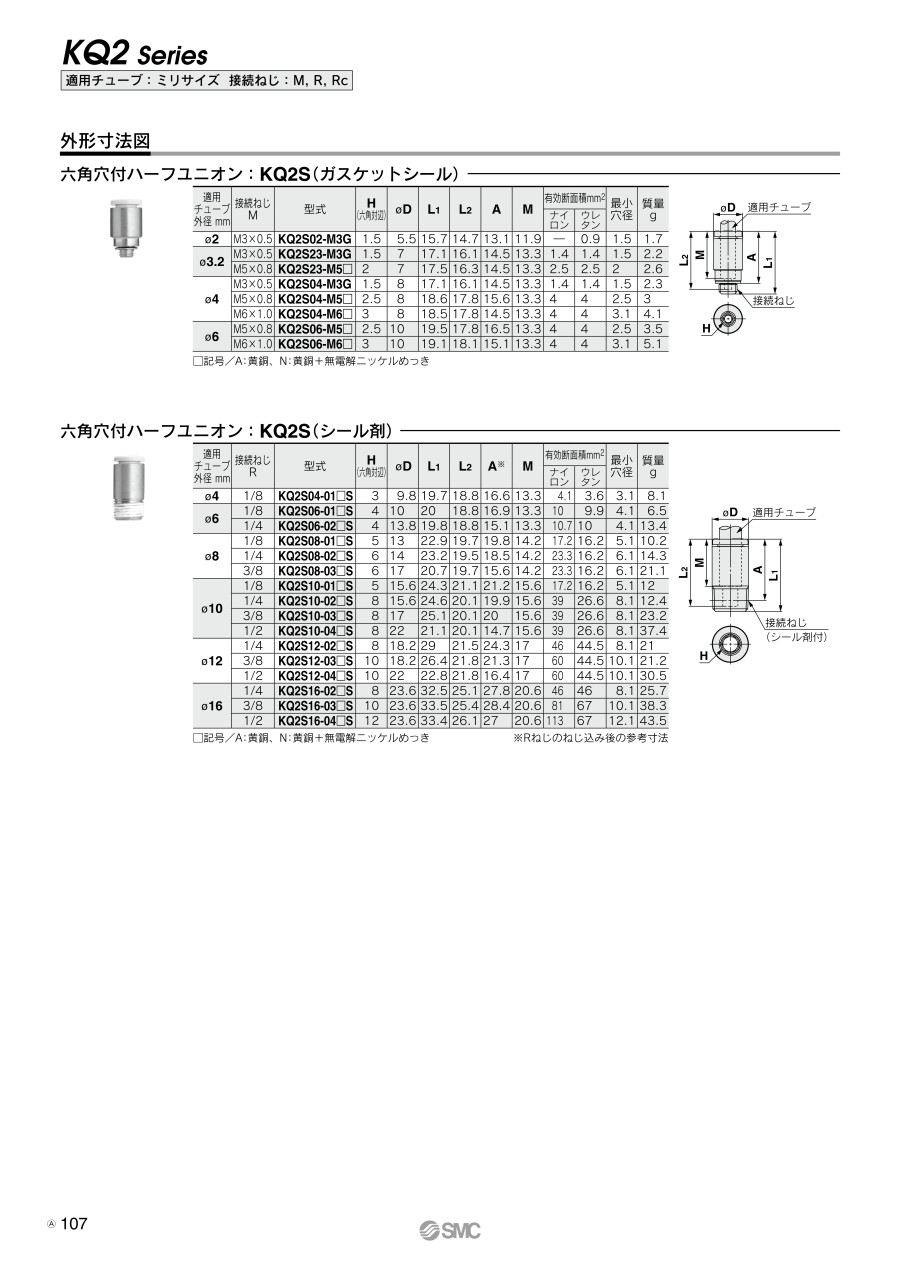

外形図
KQ2S03/05/07/08/09/11/13シリーズ
シール剤付
製品仕様
六角穴付ハーフユニオン：KQ2S（シール剤） KQ2S03/05/07/08/09/11/13シリーズ 商品イメージ例
製品仕様
| 使用流体 | 空気、水注1） | |
|---|---|---|
| 使用圧力範囲注2） | -100kPa～1MPa | |
| 保証耐圧力（23℃時） | 3MPa | |
| 周囲温度および使用流体温度 | -5～60℃、水の場合：0～40℃ （凍結なきこと） | |
| ねじ | 取付部 | ISO 16030（管用並行ねじ） |
| ナット部 | JIS B0205（メートル細目ねじ） | |
| ねじ部のシール剤 | シールリング | |
- ※ 注1）サージ圧は最高使用圧力以下に抑えてご使用ください。
- ※ 注2）漏れがゼロではないので、リークテスタなど真空保持でのご使用は避けてください。
材質
| ボディ | C3604、 PBT |
|---|---|
| スタッド | C3604（ねじ部） |
| チャック | SUS304 |
| ガイド | SUS304 |
| リリースブッシュ | POM |
| パッキン、Oリング、シールリング | NBR |
規格表
| 適用チューブ外径 インチ | 接続ねじ NPT | 型番 | H （六角対辺） | ΦD注） | L1 | L2 | A※ | M | 有効断面積mm2 | 最小穴径 | 質量 g | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ナイロン | ウレタン | |||||||||||
| Φ5/32 | 1/16 | KQ2S03-33□S | 2.78 | 8 | 19.8 | 18.8 | 15.7 | 13.3 | 4.1 | 3.6 | 2.8 | 4.5 |
| 1/8 | KQ2S03-34□S | 2.78 | 10.3 | 17.3 | 16.3 | 14.1 | 13.3 | 4.1 | 3.6 | 2.8 | 6 | |
| Φ3/16 | 1/8 | KQ2S05-34□S | 3.57 | 11 | 19.8 | 18.8 | 16.6 | 13.3 | 7.8 | 6.5 | 3.6 | 7.5 |
| Φ1/4 | 1/16 | KQ2S07-33□S | 3.57 | 10.3 | 20.9 | 18.8 | 16.8 | 13.3 | 8.4 | 8.4 | 3.6 | 6.3 |
| 1/8 | KQ2S07-34□S | 4.76 | 10.3 | 19.8 | 18.8 | 16.6 | 13.3 | 13.5 | 11.5 | 4.8 | 7.4 | |
| 1/4 | KQ2S07-35□S | 4.76 | 13.8 | 19.8 | 18.8 | 15.4 | 13.3 | 13.5 | 11.5 | 4.8 | 13.2 | |
| 3/8 | KQ2S07-36□S | 4.76 | 17 | 20.8 | 19.8 | 16.1 | 13.3 | 13.5 | 11.5 | 4.8 | 24 | |
| Φ5/16 | 1/8 | KQ2S09-34□S | 5.56 | 13 | 22.3 | 19.7 | 19.1 | 14.2 | 17.2 | 16.2 | 5.6 | 9.7 |
| 1/4 | KQ2S09-35□S | 6.35 | 14 | 21.2 | 20.1 | 16.8 | 14.2 | 23.3 | 16.2 | 6.4 | 12.6 | |
| 3/8 | KQ2S09-36□S | 6.35 | 17.5 | 20.7 | 19.7 | 16 | 14.2 | 23.3 | 16.2 | 6.4 | 21 | |
| Φ3/8 | 1/8 | KQ2S11-34□S | 5.56 | 15.1 | 23.7 | 21.1 | 20.5 | 15.6 | 22.7 | 22.7 | 5.6 | 12.1 |
| 1/4 | KQ2S11-35□S | 6.35 | 15.1 | 24.4 | 21.1 | 20 | 15.6 | 29.6 | 29.1 | 6.4 | 15.2 | |
| 3/8 | KQ2S11-36□S | 6.35 | 18 | 22.1 | 21.1 | 17.4 | 15.6 | 29.6 | 29.1 | 6.4 | 22.7 | |
| 1/2 | KQ2S11-37□S | 6.35 | 21.3 | 22.1 | 21.1 | 15.7 | 15.6 | 29.6 | 29.1 | 6.4 | 40.6 | |
| Φ1/2 | 1/4 | KQ2S13-35□S | 8 | 19 | 28.5 | 22.5 | 24.1 | 17 | 48 | 48 | 8.1 | 18.9 |
| 3/8 | KQ2S13-36□S | 9.53 | 19 | 26.3 | 22.5 | 21.6 | 17 | 66 | 51.7 | 9.6 | 20.7 | |
| 1/2 | KQ2S13-37□S | 9.53 | 22 | 23.5 | 22.5 | 17.1 | 17 | 66 | 51.7 | 9.6 | 33.3 | |
| Φ8 | 1/8 | KQ2S08-01□S | 5 | 13 | 22.9 | 19.7 | 19.8 | 14.2 | 17.2 | 16.2 | 5.1 | 10.2 |
- ※ 注）ΦDは最大径を意味します。
- ※ NPTねじのねじ込み後の参考寸法。
- ※ □記号/A：黄銅、N：黄銅＋無電解ニッケルめっき
規格表
適用チューブ外径 | 接続ねじ R | 型番 | H （六角対辺） | ΦD注） | L1 | L2 | A※ | M | 有効断面積mm2 | 最小穴径 | 質量 g | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ナイロン | ウレタン | |||||||||||
| Φ8 | 1/8 | KQ2S08-01□S | 5 | 13 | 22.9 | 19.7 | 19.8 | 14.2 | 17.2 | 16.2 | 5.1 | 10.2 |
- ※ 注）ΦDは最大径を意味します。
- ※ Rねじのねじ込み後の参考寸法。
- ※ □記号/A：黄銅、N：黄銅＋無電解ニッケルめっき
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
759円 ( 835円 ) | 9日目 |
715円 ( 787円 ) | 30日目 |
382円 ( 420円 ) | 在庫品1日目当日出荷可能 |
451円 ( 496円 ) | 在庫品1日目当日出荷可能 |
809円 ( 890円 ) | 9日目 |
393円 ( 432円 ) | 在庫品1日目当日出荷可能 |
341円 ( 375円 ) | 9日目 |
353円 ( 388円 ) | 在庫品1日目当日出荷可能 |
354円 ( 389円 ) | 9日目 |
385円 ( 424円 ) | 9日目 |
428円 ( 471円 ) | 9日目 |
417円 ( 459円 ) | 6日目 |
455円 ( 501円 ) | 9日目 |
857円 ( 943円 ) | 9日目 |
809円 ( 890円 ) | 9日目 |
809円 ( 890円 ) | 9日目 |
929円 ( 1,022円 ) | 9日目 |
433円 ( 476円 ) | 在庫品1日目当日出荷可能 |
1,514円 ( 1,665円 ) | 27日目 |
416円 ( 458円 ) | 9日目 |
467円 ( 514円 ) | 9日目 |
500円 ( 550円 ) | 6日目 |
854円 ( 939円 ) | 9日目 |
854円 ( 939円 ) | 9日目 |
948円 ( 1,043円 ) | 9日目 |
528円 ( 581円 ) | 9日目 |
563円 ( 619円 ) | 6日目 |
514円 ( 565円 ) | 9日目 |
549円 ( 604円 ) | 6日目 |
530円 ( 583円 ) | 在庫品1日目当日出荷可能 |
563円 ( 619円 ) | 9日目 |
629円 ( 692円 ) | 9日目 |
642円 ( 706円 ) | 9日目 |
1,050円 ( 1,155円 ) | 9日目 |
1,099円 ( 1,209円 ) | 9日目 |
1,099円 ( 1,209円 ) | 9日目 |
1,176円 ( 1,294円 ) | 9日目 |
624円 ( 686円 ) | 在庫品1日目当日出荷可能 |
2,437円 ( 2,681円 ) | 9日目 |
608円 ( 669円 ) | 9日目 |
642円 ( 706円 ) | 6日目 |
658円 ( 724円 ) | 9日目 |
691円 ( 760円 ) | 6日目 |
1,099円 ( 1,209円 ) | 9日目 |
816円 ( 898円 ) | 30日目 |
1,205円 ( 1,326円 ) | 9日目 |
1,075円 ( 1,183円 ) | 9日目 |
755円 ( 831円 ) | 6日目 |
718円 ( 790円 ) | 9日目 |
755円 ( 831円 ) | 6日目 |
343円 ( 377円 ) | 6日目 |
400円 ( 440円 ) | 在庫品1日目当日出荷可能 |
333円 ( 366円 ) | 6日目 |
350円 ( 385円 ) | 6日目 |
224円 ( 246円 ) | 在庫品1日目当日出荷可能 |
206円 ( 227円 ) | 在庫品1日目当日出荷可能 |
246円 ( 271円 ) | 在庫品1日目当日出荷可能 |
238円 ( 262円 ) | 在庫品1日目当日出荷可能 |
211円 ( 232円 ) | 6日目 |
245円 ( 270円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
SMC社のワンタッチ継手、六角穴付ハーフユニオン：KQ2S（シール剤・シール剤無し）。
【特長】
・チューブ着脱性向上
・小型・軽量化
【用途】
・ボディ内部の六角穴を六角レンチで締付けることのできる狭いスペース用のハーフユニオン
【カタログはこちらをご参照ください】
・適用チューブ外径ミリ 接続ねじ［R］ リリースブッシュ 長円（P.10） 真円（P.107）
・適用チューブ外径インチ 接続ねじ［NPT］ リリースブッシュ 長円（P.34） 真円（P.139）
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- CADデータは、一部の型番には対応しておりません。
- 本ページの商品は最低発注数量が変更となりました。
型番ごとに最低発注数量が異なるため、詳細は見積・注文画面でご確認ください。
