ワンタッチ管継手 KQ2シリーズ 六角穴付ハーフユニオン KQ2S（ガスケットシール）
- 通常単価(税別)
- 240円～1,101円
- 税込単価
- 264円～1,211円
SMC社のワンタッチ継手です。【特長】・チューブ着脱性向上・小型・軽量化【用途...
詳細情報を確認する- 周囲温度 (℃)
- -5::60
- 使用流体
- 水 / 空気
- 継手種類
- ねじ取付 方向
- ねじ取付 方向
- 六角穴付きストレート
- 種類
- ワンタッチ・ねじ
- 接続チューブ本数 (本)
- 1
- 色
- 白
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。
未確定：候補が94型番あります。
商品情報

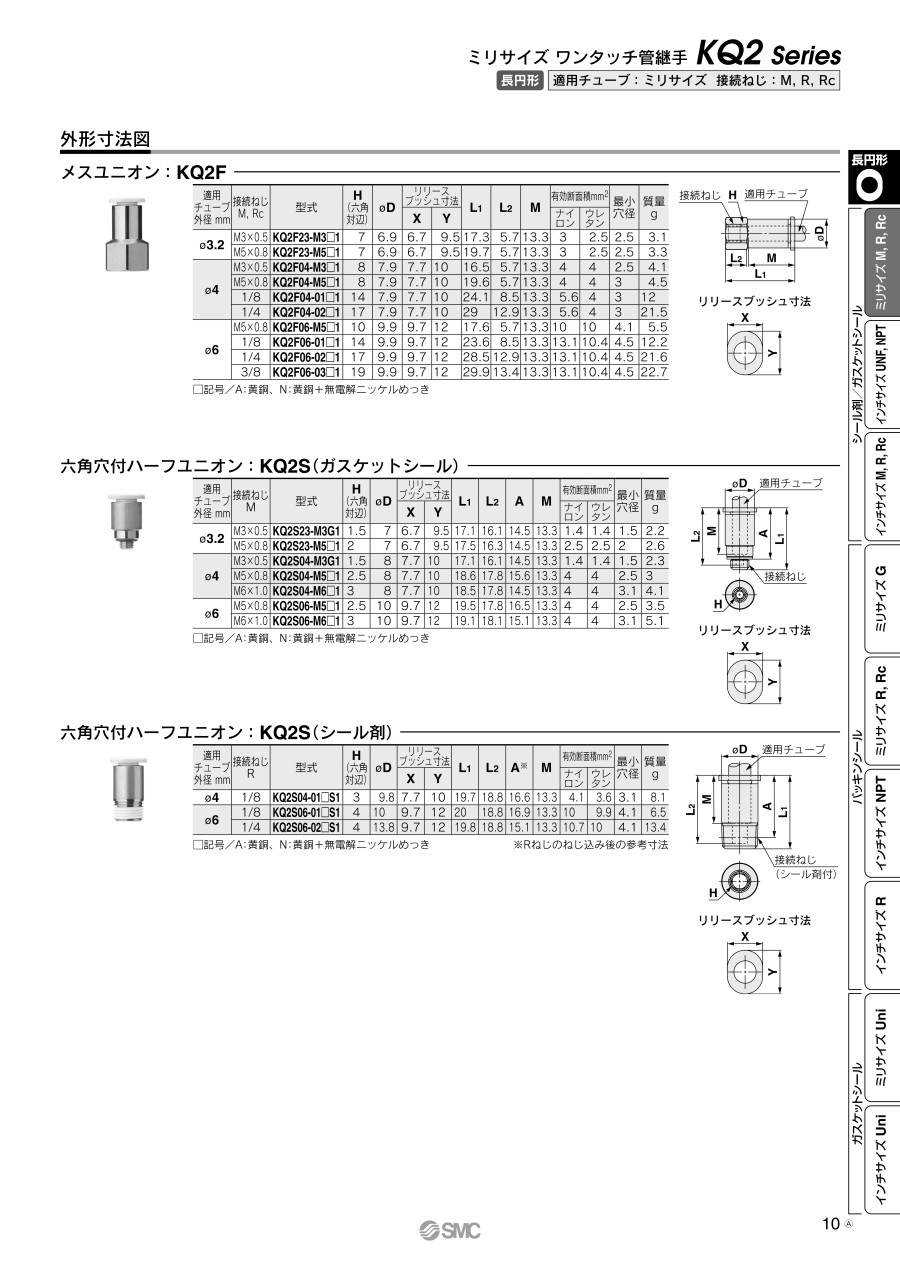

外形図
リリースプッシュ図
製品仕様
外観
規格表
| 適用 チューブ 外径 mm | 接続ねじ M | 型番 | H （六角対辺） | ΦD | リリース ブッシュ寸法 | L1 | L2 | A | M | 有効断面積mm2 | 最小 穴径 | 質量 g | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| X | Y | ナイロン | ウレタン | |||||||||||
| Φ3.2 | M3×0.5 | KQ2S23-M3G1 | 1.5 | 7 | 6.7 | 9.5 | 17.1 | 16.1 | 14.5 | 13.3 | 1.4 | 1.4 | 1.5 | 2.2 |
| M5×0.8 | KQ2S23-M5□1 | 2 | 7 | 6.7 | 9.5 | 17.5 | 16.3 | 14.5 | 13.3 | 2.5 | 2.5 | 2 | 2.6 | |
| Φ4 | M3×0.5 | KQ2S04-M3G1 | 1.5 | 8 | 7.7 | 10 | 17.1 | 16.1 | 14.5 | 13.3 | 1.4 | 1.4 | 1.5 | 2.3 |
| M5×0.8 | KQ2S04-M5□1 | 2.5 | 8 | 7.7 | 10 | 18.6 | 17.8 | 15.6 | 13.3 | 4 | 4 | 2.5 | 3 | |
| M6×1.0 | KQ2S04-M6□1 | 3 | 8 | 7.7 | 10 | 18.5 | 17.8 | 14.5 | 13.3 | 4 | 4 | 3.1 | 4.1 | |
| Φ6 | M5×0.8 | KQ2S06-M5□1 | 2.5 | 10 | 9.7 | 12 | 19.5 | 17.8 | 16.5 | 13.3 | 4 | 4 | 2.5 | 3.5 |
| M6×1.0 | KQ2S06-M6□1 | 3 | 10 | 9.7 | 12 | 19.1 | 18.1 | 15.1 | 13.3 | 4 | 4 | 3.1 | 5.1 | |
注意・禁止事項
- ※ 適合性の決定は、システムの設計者または仕様を決定する人が判断してください。
- ※ 充分な知識と経験を持った人が取扱ってください。
- ※ 安全を確認するまでは、機械・装置の取扱い、機器の取外しを絶対に行わないでください。
- ※ こちらの製品は、製造業向けとして提供しています
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
640円 ( 704円 ) | 9日目 |
649円 ( 714円 ) | 在庫品1日目当日出荷可能 |
618円 ( 680円 ) | 9日目 |
473円 ( 520円 ) | 在庫品1日目当日出荷可能 |
495円 ( 545円 ) | 9日目 |
372円 ( 409円 ) | 在庫品1日目当日出荷可能 |
405円 ( 446円 ) | 30日目 |
479円 ( 527円 ) | 在庫品1日目当日出荷可能 |
386円 ( 425円 ) | 9日目 |
354円 ( 389円 ) | 在庫品1日目当日出荷可能 |
371円 ( 408円 ) | 30日目 |
385円 ( 424円 ) | 在庫品1日目当日出荷可能 |
363円 ( 399円 ) | 9日目 |
410円 ( 451円 ) | 27日目 |
687円 ( 756円 ) | 30日目 |
760円 ( 836円 ) | 9日目 |
452円 ( 497円 ) | 9日目 |
711円 ( 782円 ) | 9日目 |
505円 ( 556円 ) | 9日目 |
854円 ( 939円 ) | 9日目 |
829円 ( 912円 ) | 9日目 |
854円 ( 939円 ) | 57日目 |
1,024円 ( 1,126円 ) | 9日目 |
972円 ( 1,069円 ) | 9日目 |
1,006円 ( 1,107円 ) | 9日目 |
1,101円 ( 1,211円 ) | 9日目 |
495円 ( 545円 ) | 6日目 |
495円 ( 545円 ) | 9日目 |
371円 ( 408円 ) | 9日目 |
262円 ( 288円 ) | 在庫品1日目当日出荷可能 |
300円 ( 330円 ) | 6日目 |
511円 ( 562円 ) | 在庫品1日目当日出荷可能 |
354円 ( 389円 ) | 在庫品1日目当日出荷可能 |
307円 ( 338円 ) | 在庫品1日目当日出荷可能 |
384円 ( 422円 ) | 在庫品1日目当日出荷可能 |
637円 ( 701円 ) | 在庫品1日目当日出荷可能 |
423円 ( 465円 ) | 在庫品1日目当日出荷可能 |
241円 ( 265円 ) | 在庫品1日目当日出荷可能 |
478円 ( 526円 ) | 在庫品1日目当日出荷可能 |
242円 ( 266円 ) | 在庫品1日目当日出荷可能 |
260円 ( 286円 ) | 在庫品1日目当日出荷可能 |
484円 ( 532円 ) | 在庫品1日目当日出荷可能 |
262円 ( 288円 ) | 在庫品1日目当日出荷可能 |
561円 ( 617円 ) | 在庫品1日目当日出荷可能 |
320円 ( 352円 ) | 在庫品1日目当日出荷可能 |
276円 ( 304円 ) | 在庫品1日目当日出荷可能 |
284円 ( 312円 ) | 6日目 |
318円 ( 350円 ) | 6日目 |
298円 ( 328円 ) | 6日目 |
487円 ( 536円 ) | 在庫品1日目当日出荷可能 |
240円 ( 264円 ) | 在庫品1日目当日出荷可能 |
452円 ( 497円 ) | 在庫品1日目当日出荷可能 |
240円 ( 264円 ) | 在庫品1日目当日出荷可能 |
257円 ( 283円 ) | 在庫品1日目当日出荷可能 |
263円 ( 289円 ) | 在庫品1日目当日出荷可能 |
298円 ( 328円 ) | 在庫品1日目当日出荷可能 |
257円 ( 283円 ) | 在庫品1日目当日出荷可能 |
276円 ( 304円 ) | 6日目 |
274円 ( 301円 ) | 在庫品1日目当日出荷可能 |
279円 ( 307円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
SMC社のワンタッチ継手です。
【特長】
・チューブ着脱性向上
・小型・軽量化
【用途】
・ボディ内部の六角穴を六角レンチで締付けることのできる狭いスペース用のハーフユニオン
【カタログはこちらをご参照ください】
・適用チューブ外径ミリ 接続ねじ［M］ リリースブッシュ 長円（P.10） 真円（P.107）
・適用チューブ外径インチ 接続ねじ［UNF］ リリースブッシュ 長円（P.34） 真円（P.139）
・適用チューブ外径ミリ 接続ねじ［Uni］ リリースブッシュ 長円（P.90） 真円（P.204）
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。
商品担当おすすめ
ワンタッチ管継手 KQ2シリーズ 六角穴付ハーフユニオン KQ2S（ガスケットシール）のレビュー
組立
5
5.02023/04/08
価格が安くて納期も早いので助かります。
ブランド品なので品物も問題ないです。
1人が参考にしています。
治具制作
5
5.02022/03/04
取付けスペースが狭かったので
穴から締められるこのタイプは良かったです。
0人が参考にしています。
ソレノイドバルブ
4
4.02022/01/11
同メーカーのSY3200ｼﾘｰｽﾞのソレノイドバルブに付けました、小型なバルブの為この製品しか取りつかないので購入、ピッ...もっと読む
0人が参考にしています。
エアー配管にて
5
5.02018/12/19
ミスミで購入した方が他の代理店で購入するより、値段と納期がタイムリーに分かる為急いでいる時などとても便利です。
商品もも...もっと読む
0人が参考にしています。
治具関係に使用
5
5.02018/11/20
親会社から図面にて指定があったため購入しました。品質も問題なく、使い勝手のよい商品だと思います。小型で軽量なので着脱性に...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
QKQ2シリーズは流体が水でも使えますか？
A
使用可能（ただし工業用）です。最高使用圧力は、サージ圧を含め1MPaまでです。
使用流体温度は0～40℃（凍結なきこと）です。
使用流体温度は0～40℃（凍結なきこと）です。
Qワンタッチ管継手：KQ2□-□N（金属部無電解ニッケルめっき） / KQ2□-□G（金属部SUS303） / KG（金属部SUS303）
各シリーズの現品識別方法はあるか？
各シリーズの現品識別方法はあるか？
A
KQ2□-□Nシリーズはリリースブッシュ色がライトグレー、KG／KQ2□-□Gシリーズはリリースブッシュが白色です。
また、KGシリーズとKQ2□-□N・KQ2□-□Gでは、外観形状や寸法が異なります。
KQ2□-□Gシリーズは、六角対辺がある機種は全て、識別のためにV溝を付けています。
また、KGシリーズとKQ2□-□N・KQ2□-□Gでは、外観形状や寸法が異なります。
KQ2□-□Gシリーズは、六角対辺がある機種は全て、識別のためにV溝を付けています。
Q新KQ2シリーズで、ボディ色が黒のタイプはありますか？
A
KQ2の品番末尾に-X35で、ボディ色が黒になります。（ 例：KQ2L08-02AS-X35 ）
