ワンタッチ管継手 KQ2シリーズ メスユニオン KQ2F
- 通常単価(税別)
- 287円～1,956円
- 税込単価
- 316円～2,152円
ワンタッチで圧力ゲージ等のおねじ部からの配管を継ぐワンタッチ継手。【特長】・小...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- CADデータは、一部の型番には対応しておりません。
- ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。
未確定：候補が170型番あります。
商品情報

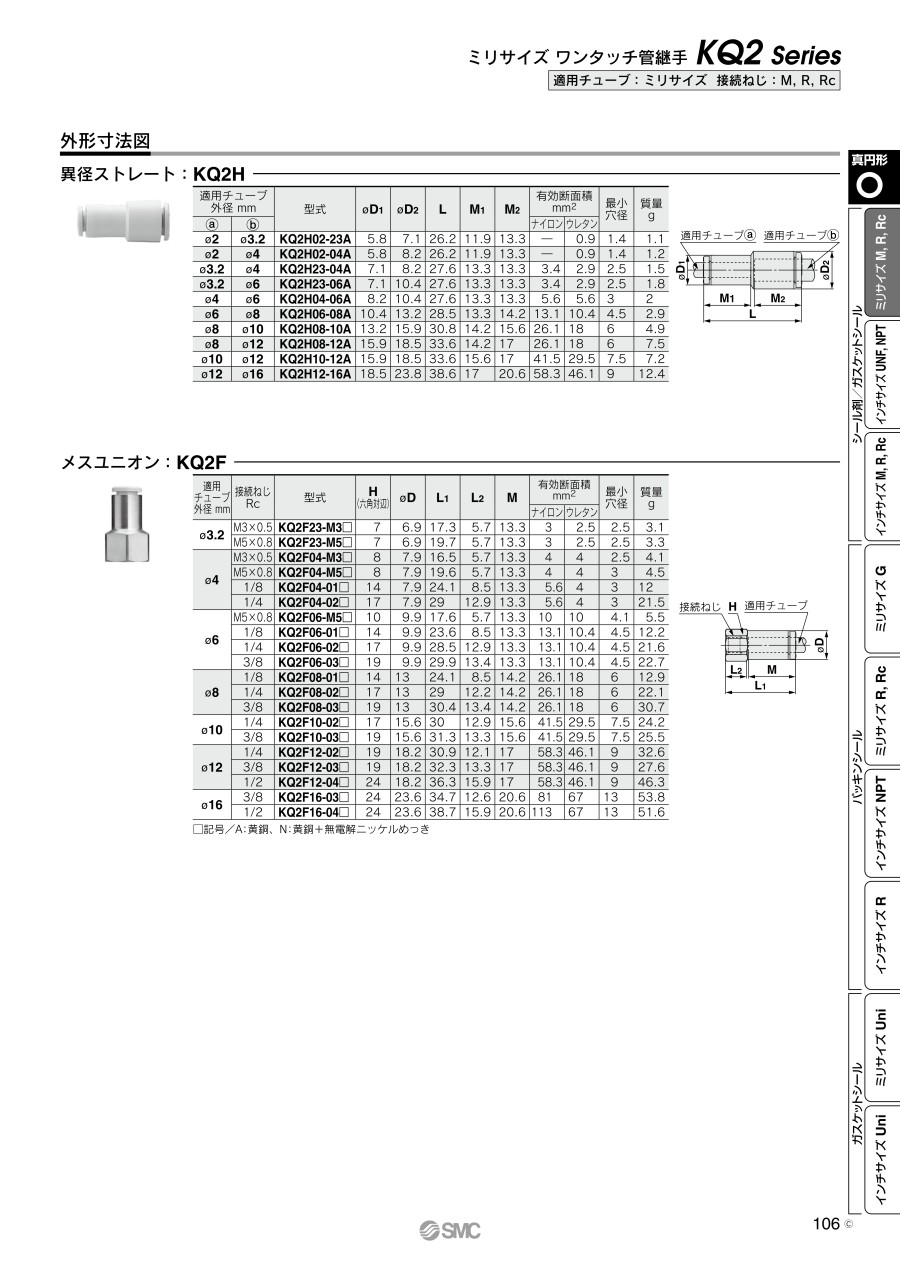

外形図
リリースブッシュ寸法（長円形タイプのみ適用）
製品仕様
主要な部品
| ボディ | C3604, PBT, PP, SUS303 |
|---|---|
| スタッド | C3604（ねじ部）、SUS303（ねじ部） |
| チャック | SUS304 |
| ガイド | SUS304 |
| リリースブッシュ | POM |
| パッキン、Oリング | NBR |
| ガスケット | SUS304・NBR |
材質
| チューブ材質 | FEP、PFA、ナイロン、ソフトナイロン、ポリウレタン |
|---|---|
| チューブ外径 | φ3.2, φ4, φ6 |
適用チューブ
| 使用流体 | 空気、水 | |
|---|---|---|
| 使用圧力範囲 | -100kPa～1MPa | |
| 保証耐圧力（23℃時） | 3MPa | |
| 周囲温度および使用流体温度 | -5～60℃、水の場合：0～40℃（凍結なきこと） | |
| ねじ | 取付部 | JIS B0203（管用テーパねじ） JIS B0205（メートル並目ねじ） |
| ナット部 | JIS B0205（メートル細目ねじ） | |
| ねじ部のシール | シール剤付 | |
仕様
※適用チューブ：ミリサイズ・長円形タイプを掲載しています。上記以外のタイプにつきましては、デジタルカタログを参照してください。
規格表
適用チューブ／ミリサイズ
| 適用チューブ外径 mm | 接続ねじ M, Rc | 型番 | H （六角対辺） | φD | リリースブッシュ寸法 | L1 | L2 | M | 有効断面積mm2 | 最小穴径 | 質量 g | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| X | Y | ナイロン | ウレタン | ||||||||||
| φ3.2 | M3×0.5 | KQ2F23-M3□1 | 7 | 6.9 | 6.7 | 9.5 | 17.3 | 5.7 | 13.3 | 3 | 2.5 | 2.5 | 3.1 |
| M5×0.8 | KQ2F23-M5□1 | 7 | 6.9 | 6.7 | 9.5 | 19.7 | 5.7 | 13.3 | 3 | 2.5 | 2.5 | 3.3 | |
| φ4 | M3×0.5 | KQ2F04-M3□1 | 8 | 7.9 | 7.7 | 10 | 16.5 | 5.7 | 13.3 | 4 | 4 | 2.5 | 4.1 |
| M5×0.8 | KQ2F04-M5□1 | 8 | 7.9 | 7.7 | 10 | 19.6 | 5.7 | 13.3 | 4 | 4 | 3 | 4.5 | |
| 1/8 | KQ2F04-01□1 | 14 | 7.9 | 7.7 | 10 | 24.1 | 8.5 | 13.3 | 5.6 | 4 | 3 | 12 | |
| 1/4 | KQ2F04-02□1 | 17 | 7.9 | 7.7 | 10 | 29 | 12.9 | 13.3 | 5.6 | 4 | 3 | 21.5 | |
| φ6 | M5×0.8 | KQ2F06-M5□1 | 10 | 9.9 | 9.7 | 12 | 17.6 | 5.7 | 13.3 | 10 | 10 | 4.1 | 5.5 |
| 1/8 | KQ2F06-01□1 | 14 | 9.9 | 9.7 | 12 | 23.6 | 8.5 | 13.3 | 13.1 | 10.4 | 4.5 | 12.2 | |
| 1/4 | KQ2F06-02□1 | 17 | 9.9 | 9.7 | 12 | 28.5 | 12.9 | 13.3 | 13.1 | 10.4 | 4.5 | 21.6 | |
| 3/8 | KQ2F06-03□1 | 19 | 9.9 | 9.7 | 12 | 29.9 | 13.4 | 13.3 | 13.1 | 10.4 | 4.5 | 22.7 | |
リリースブッシュ形状：長円形
※□記号／A：黄銅、N：黄銅＋無電解ニッケルめっき
| 適用チューブ外径 mm | 接続ねじ Rc | 型番 | H （六角対辺） | φD注） | L1 | L2 | M | 有効断面積mm2 | 最小穴径 | 質量 g | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ナイロン | ウレタン | ||||||||||
| φ3.2 | M3×0.5 | KQ2F23-M3□ | 7 | 6.9 | 17.3 | 5.7 | 13.3 | 3 | 2.5 | 2.5 | 3.1 |
| M5×0.8 | KQ2F23-M5□ | 7 | 6.9 | 19.7 | 5.7 | 13.3 | 3 | 2.5 | 2.5 | 3.3 | |
| φ4 | M3×0.5 | KQ2F04-M3□ | 8 | 7.9 | 16.5 | 5.7 | 13.3 | 4 | 4 | 2.5 | 4.1 |
| M5×0.8 | KQ2F04-M5□ | 8 | 7.9 | 19.6 | 5.7 | 13.3 | 4 | 4 | 3 | 4.5 | |
| 1/8 | KQ2F04-01□ | 14 | 7.9 | 24.1 | 8.5 | 13.3 | 5.6 | 4 | 3 | 12 | |
| 1/4 | KQ2F04-02□ | 17 | 7.9 | 29 | 12.9 | 13.3 | 5.6 | 4 | 3 | 21.5 | |
| φ6 | M5×0.8 | KQ2F06-M5□ | 10 | 9.9 | 17.6 | 5.7 | 13.3 | 10 | 10 | 4.1 | 5.5 |
| 1/8 | KQ2F06-01□ | 14 | 9.9 | 23.6 | 8.5 | 13.3 | 13.1 | 10.4 | 4.5 | 12.2 | |
| 1/4 | KQ2F06-02□ | 17 | 9.9 | 28.5 | 12.9 | 13.3 | 13.1 | 10.4 | 4.5 | 21.6 | |
| 3/8 | KQ2F06-03□ | 19 | 9.9 | 29.9 | 13.4 | 13.3 | 13.1 | 10.4 | 4.5 | 22.7 | |
リリースブッシュ形状：真円形
注）ΦDは最大径を意味します。
※その他の型番についてはデジタルカタログをご参照ください。
適用チューブ／インチサイズ
| 適用チューブ外径 インチ | 接続ねじ UNF, NPT | 型番 | H （六角対辺） | φD | リリースブッシュ寸法 | L1 | L2 | M | 有効断面積mm2 | 最小穴径 | 質量 g | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| X | Y | ナイロン | ウレタン | ||||||||||
| φ1/8 | 10-32UNF | KQ2F01-32□1 | 7 | 6.9 | 6.7 | 9.5 | 19.7 | 5.7 | 13.3 | 3 | 2.5 | 2.5 | 3.4 |
| 1/8 | KQ2F01-34□1 | 14.29 | 6.9 | 6.7 | 9.5 | 25 | 9.5 | 13.3 | 3 | 2.5 | 2.5 | 13.4 | |
| 1/4 | KQ2F01-35□1 | 17.46 | 6.9 | 6.7 | 9.5 | 29.8 | 13.3 | 13.3 | 3 | 2.5 | 2.5 | 24.4 | |
| φ5/32 | 10-32UNF | KQ2F03-32□1 | 8 | 7.9 | 7.7 | 10 | 19.5 | 5.7 | 13.3 | 4 | 4 | 3 | 4.5 |
| 1/8 | KQ2F03-34□1 | 14.29 | 7.9 | 7.7 | 10 | 24.8 | 9.5 | 13.3 | 5.6 | 4 | 3 | 13.7 | |
| 1/4 | KQ2F03-35□1 | 17.46 | 7.9 | 7.7 | 10 | 29.7 | 13.3 | 13.3 | 5.6 | 4 | 3 | 24.7 | |
リリースブッシュ形状：長円形
| 適用チューブ外径 インチ | 接続ねじ UNF, NPT | 型番 | H （六角対辺） | φD注） | L1 | L2 | M | 有効断面積mm2 | 最小穴径 | 質量 g | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ナイロン | ウレタン | ||||||||||
| φ1/8 | 10-32UNF | KQ2F01-32□ | 7 | 6.9 | 19.7 | 5.7 | 13.3 | 3 | 2.5 | 2.5 | 3.4 |
| 1/8 | KQ2F01-34□ | 14.29 | 6.9 | 25 | 9.5 | 13.3 | 3 | 2.5 | 2.5 | 13.4 | |
| 1/4 | KQ2F01-35□ | 17.46 | 6.9 | 29.8 | 13.3 | 13.3 | 3 | 2.5 | 2.5 | 24.4 | |
| φ5/32 | 10-32UNF | KQ2F03-32□ | 8 | 7.9 | 19.5 | 5.7 | 13.3 | 4 | 4 | 3 | 4.5 |
| 1/8 | KQ2F03-34□ | 14.29 | 7.9 | 24.8 | 9.5 | 13.3 | 5.6 | 4 | 3 | 13.7 | |
| 1/4 | KQ2F03-35□ | 17.46 | 7.9 | 29.7 | 13.3 | 13.3 | 5.6 | 4 | 3 | 24.7 | |
リリースブッシュ形状：真円形
注）øDは最大径を意味します。
※その他の型番についてはデジタルカタログをご参照ください。
注意・禁止事項
注1）ねじ部がなくボディ材質が樹脂のみの製品は全て銅系不可仕様となります。
注2）サージ圧は最高使用圧力以下に抑えてご使用ください。
注3）漏れがゼロではないので、リークテスタなど真空保持でのご使用は避けてください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
729円 ( 802円 ) | 9日目 |
529円 ( 582円 ) | 9日目 |
906円 ( 997円 ) | 9日目 |
714円 ( 785円 ) | 9日目 |
833円 ( 916円 ) | 9日目 |
936円 ( 1,030円 ) | 9日目 |
482円 ( 530円 ) | 在庫品1日目当日出荷可能 |
525円 ( 578円 ) | 9日目 |
496円 ( 546円 ) | 6日目 |
554円 ( 609円 ) | 9日目 |
658円 ( 724円 ) | 9日目 |
453円 ( 498円 ) | 24日目 |
1,956円 ( 2,152円 ) | 30日目 |
578円 ( 636円 ) | 在庫品1日目当日出荷可能 |
500円 ( 550円 ) | 9日目 |
1,955円 ( 2,151円 ) | 在庫品1日目当日出荷可能 |
473円 ( 520円 ) | 在庫品1日目当日出荷可能 |
555円 ( 611円 ) | 30日目 |
433円 ( 476円 ) | 30日目 |
714円 ( 785円 ) | 9日目 |
857円 ( 943円 ) | 30日目 |
623円 ( 685円 ) | 9日目 |
654円 ( 719円 ) | 9日目 |
456円 ( 502円 ) | 在庫品1日目当日出荷可能 |
412円 ( 453円 ) | 在庫品1日目当日出荷可能 |
579円 ( 637円 ) | 6日目 |
646円 ( 711円 ) | 9日目 |
886円 ( 975円 ) | 9日目 |
958円 ( 1,054円 ) | 9日目 |
1,075円 ( 1,183円 ) | 9日目 |
581円 ( 639円 ) | 在庫品1日目当日出荷可能 |
650円 ( 715円 ) | 在庫品1日目当日出荷可能 |
1,023円 ( 1,125円 ) | 9日目 |
1,129円 ( 1,242円 ) | 9日目 |
1,252円 ( 1,377円 ) | 9日目 |
726円 ( 799円 ) | 6日目 |
768円 ( 845円 ) | 9日目 |
846円 ( 931円 ) | 9日目 |
1,373円 ( 1,510円 ) | 9日目 |
784円 ( 862円 ) | 9日目 |
879円 ( 967円 ) | 在庫品1日目当日出荷可能 |
662円 ( 728円 ) | 9日目 |
662円 ( 728円 ) | 9日目 |
391円 ( 430円 ) | 6日目 |
421円 ( 463円 ) | 在庫品1日目当日出荷可能 |
403円 ( 443円 ) | 在庫品1日目当日出荷可能 |
378円 ( 416円 ) | 6日目 |
507円 ( 558円 ) | 在庫品1日目当日出荷可能 |
451円 ( 496円 ) | 39日目 |
372円 ( 409円 ) | 6日目 |
386円 ( 425円 ) | 6日目 |
420円 ( 462円 ) | 6日目 |
529円 ( 582円 ) | 在庫品1日目当日出荷可能 |
336円 ( 370円 ) | 在庫品1日目当日出荷可能 |
342円 ( 376円 ) | 在庫品1日目当日出荷可能 |
336円 ( 370円 ) | 在庫品1日目当日出荷可能 |
384円 ( 422円 ) | 在庫品1日目当日出荷可能 |
416円 ( 458円 ) | 在庫品1日目当日出荷可能 |
352円 ( 387円 ) | 在庫品1日目当日出荷可能 |
358円 ( 394円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
ワンタッチで圧力ゲージ等のおねじ部からの配管を継ぐワンタッチ継手。
【特長】
・小型で、軽量化タイプの継手で、チューブの着脱性が向上
・適用チューブがミリサイズとインチサイズで148タイプのメスユニオンより選択できる
【用途】
・圧力ゲージ等のおねじ部からの配管の継手として利用可能
【カタログはこちらをご参照ください】
・適用チューブ外径ミリ 接続ねじ［M,Rc］ リリースブッシュ 長円（P.10） 真円（P.106）
・適用チューブ外径インチ 接続ねじ［UNF,NPT］ リリースブッシュ 長円（P.34） 真円（P.138）
・適用チューブ外径ミリ 接続ねじ［G］ リリースブッシュ 長円（P.60） 真円（P.168）
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- CADデータは、一部の型番には対応しておりません。
- ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。
商品担当おすすめ
ワンタッチ管継手 KQ2シリーズ メスユニオン KQ2Fのレビュー
帰化のエア配管
5
5.02020/11/30
メネジのワンタッチがあって大変たすかりました。特に問題なく使用できてます。
1人が参考にしています。
負圧配管に使用
5
5.02019/07/25
値段も安く，品質もいい．最高です．
ホームセンターの製品だと，ホースが抜けなくなることがありますが，こちらはそのようなこ...もっと読む
1人が参考にしています。
水流体の配管途中部品として
4
4.02019/04/20
Φ16 のワンタッチ継手で 1/2" ネジ接続 という条件に適う商品は多くありません。配管途中に使用する場合、少しでも圧...もっと読む
1人が参考にしています。
材料の試験設備エアー配管接続に使用
5
5.02019/02/13
多種多様な継手を利用するため、さまざまなメーカーを混在させたくない点とブランドに対する信頼感からSMCの商品を利用してい...もっと読む
1人が参考にしています。
エアツールの配管
5
5.02020/09/30
エアツールの接続用に使ってます。テーパーネジではなくストレートG規格ネジを探してやっと見つけました。他にもあるのかわかり...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
QKQ2シリーズは流体が水でも使えますか？
A
使用可能（ただし工業用）です。最高使用圧力は、サージ圧を含め1MPaまでです。
使用流体温度は0～40℃（凍結なきこと）です。
使用流体温度は0～40℃（凍結なきこと）です。
Qワンタッチ管継手：KQ2□-□N（金属部無電解ニッケルめっき） / KQ2□-□G（金属部SUS303） / KG（金属部SUS303）
各シリーズの現品識別方法はあるか？
各シリーズの現品識別方法はあるか？
A
KQ2□-□Nシリーズはリリースブッシュ色がライトグレー、KG／KQ2□-□Gシリーズはリリースブッシュが白色です。
また、KGシリーズとKQ2□-□N・KQ2□-□Gでは、外観形状や寸法が異なります。
KQ2□-□Gシリーズは、六角対辺がある機種は全て、識別のためにV溝を付けています。
また、KGシリーズとKQ2□-□N・KQ2□-□Gでは、外観形状や寸法が異なります。
KQ2□-□Gシリーズは、六角対辺がある機種は全て、識別のためにV溝を付けています。
Q新KQ2シリーズで、ボディ色が黒のタイプはありますか？
A
KQ2の品番末尾に-X35で、ボディ色が黒になります。（ 例：KQ2L08-02AS-X35 ）
